VW Passat Reparaturanleitung: TV-Anlage

Aufbau - TV-Anlage

Volkswagen Passat. Kommunikation

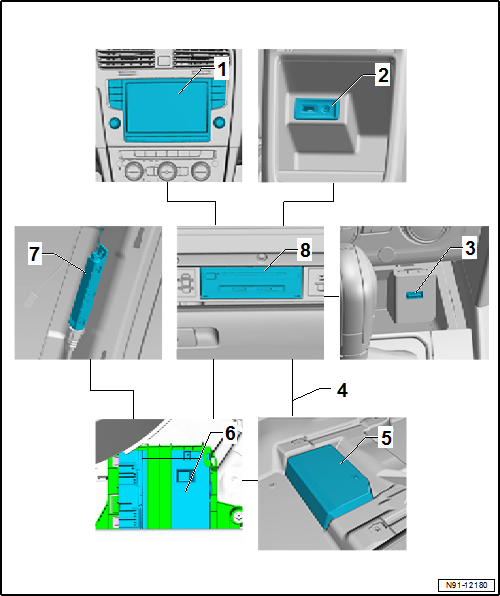

  1. Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685-
    • in der Schalttafel Mitte
    • aus- und einbauen
  2. Anschluss für externe Multimediageräte
    • im Ablagefach Mittelkonsole unter der Mittelarmlehne vorn
    • aus- und einbauen
  3. Anschluss für externe Multimediageräte
    • im Ablagefach Mittelkonsole vorn
    • aus- und einbauen
  4. MOST-Bus
  5. Steuergerät für digitales Soundpaket -J525-
    • unter dem linken Vordersitz
    • aus- und einbauen
  6. digitaler TV-Tuner -R171-
    • hinter der Kofferraum-Seitenverkleidung rechts
    • aus- und einbauen
  7. Antennenverstärker
    • an den C-Säulen/D-Säulen
    • Einbauorteübersicht
  8. Steuergerät für Informationselektronik 1 -J794-
    • im Handschuhfach
    • aus- und einbauen

Einbauorteübersicht - TV-Anlage

Hinweis

Die Einbauorte sind für die Limousine dargestellt. Die Einbauorte für den Variant sind identisch.

Volkswagen Passat. Kommunikation

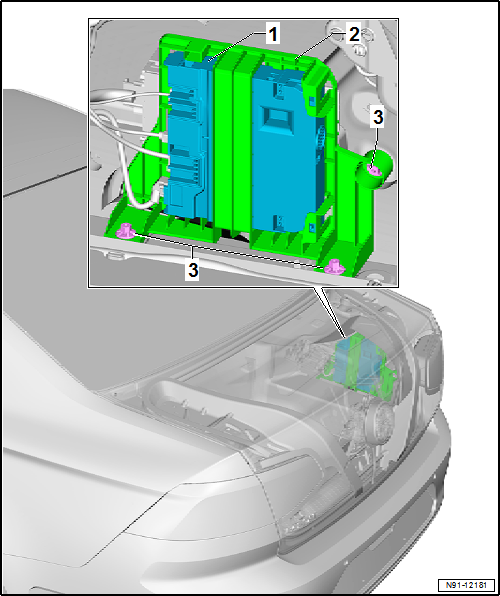

  1. digitaler TV-Tuner -R171-
    • hinter der Kofferraum-Seitenverkleidung rechts
    • aus- und einbauen
  2. Halter TV-Tuner
  3. Mutter
    • 3 Stück
    • 3,5 Nm

TV-Tuner aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

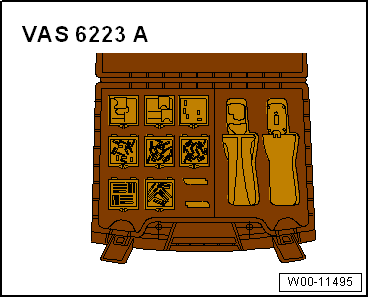

  • Schutzkappe für Leitungssatzstecker -VAS 6223/9-

Hinweis

Wird das Steuergerät ersetzt, in der Geführten Fehlersuche die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Service-Klappe in der Kofferraum-Seitenverkleidung rechts ausbauen.

- Alle Steckverbindungen am digitalen TV-Tuner -R171- entriegeln und trennen.

Volkswagen Passat. Kommunikation

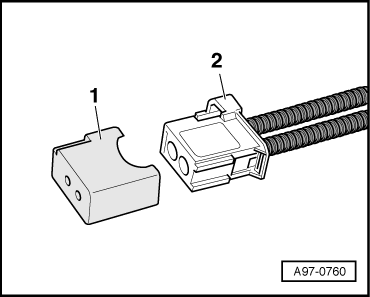

- Schutzkappe für Leitungssatzstecker -VAS 6223/9--1- auf die Steckverbindung des MOST-Busses -2- stecken.

Volkswagen Passat. Kommunikation

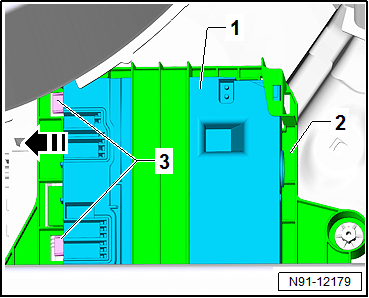

- Verrastungen -3- am Halter TV-Tuner -2- entriegeln.

- Gleichzeitig den digitalen TV-Tuner -R171--1- nach vorn aus dem Halter -2- schieben -Pfeil-.

- Den digitalen TV-Tuner -R171- durch die Service-Öffnung in der rechten Kofferraum-Seitenverkleidung aus dem Fahrzeug entnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
