VW Passat Reparaturanleitung: Rear Seat Entertainment System (RSE)

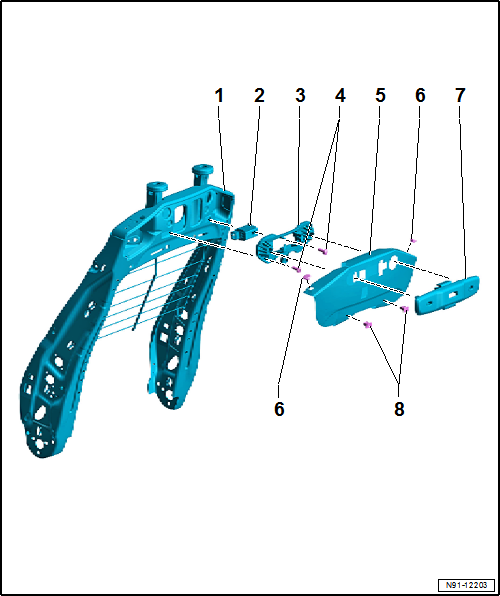

Montageübersicht - Aufnahme und Halter für Rear Seat Entertainment
- Lehnenrahmen
- Elektrische
Steckverbindung
- in Halter eingeclipst
- Halter
- aus- und einbauen
- Schraube
- 2 Stück
- 4 Nm
- Schutzfolie
- mit Clips -6- und -8- an Lehnenrahmen befestigt
- Clip
- 2 Stück
- Aufnahme
- kann nicht zerstörungsfrei ausgebaut werden
- aus- und einbauen
- Clip
- 2 Stück
Aufnahme für Rear Seat Entertainment aus- und einbauen
Hinweis
Die Aufnahme für Rear Seat Entertainment kann nicht zerstörungsfrei ausgebaut werden.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Bohrmaschine
- Schutzbrille
- Bohrer Ø 13 mm
Ausbauen
ACHTUNG!
Verletzungsgefahr der Augen.
Schutzbrille tragen!

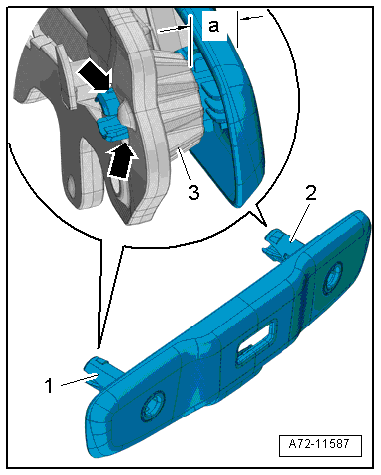

- Führungen -1- und -2- für die Aufnahme mit einem Bohrer Ø 13 mm ausbohren.
Vorsicht!
Zerstörungsgefahr des Lehnenbezugs und des Lehnenpolsters.
- Die Führungen werden nur durch die Rastnasen -Pfeile- im Halter am Lehnenrahmen gehalten.
- Zum Ausbau nur bis zum Halter -3- Maß -a- ausbohren.

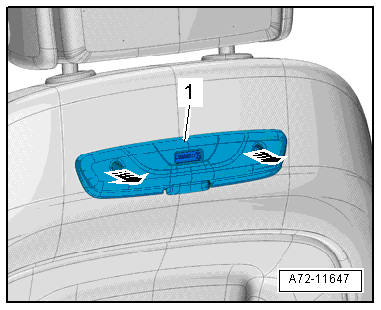

- Aufnahmen -1- für Rear Seat Entertainment aus dem Halter am Lehnenrahmen ziehen -Pfeile-.
Hinweis
Bohrspäne entfernen.
Einbauen
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten.
- Aufnahmen für Rear Seat Entertainment bis zum hörbaren Verrasten andrücken.
Halter für Rear Seat Entertainment aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

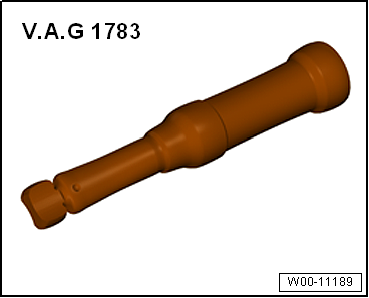

- Drehmomentschlüssel -V.A.G 1783-
Ausbauen
- Aufnahme für Rear Seat Entertainment ausbauen
- Bezug und Polster für Sitzlehne ausbauen → Karosserie-Montagearbeiten Innen;

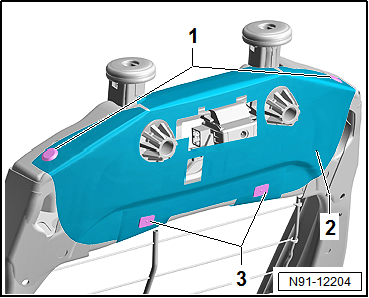

- Clips -1- und -3- ausbauen.
- Schutzfolie -2- vom Lehnenrahmen abnehmen.

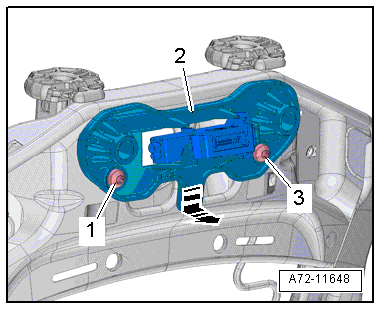

- Schrauben -1- und -3- herausdrehen.
- Halter -2- am Lehnenrahmen aushängen -Pfeil-.
- Verrastung an der elektrischen Steckverbindung -2- entriegeln -Pfeil-.

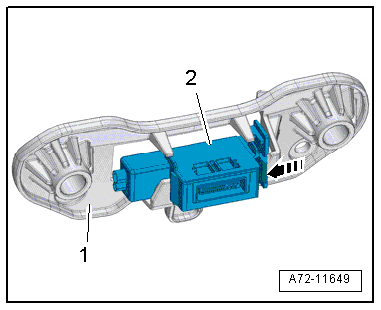

- Elektrische Steckverbindung -2- am Halter -1- aushängen und Halter für Rear Seat Entertainment -1- abnehmen.
Einbauen
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Anzugsdrehmomente
- "Montageübersicht - Aufnahme und Halter für Rear Seat Entertainment"
Anschluss für
externe Multimediageräte
Anschluss für externe Multimediageräte aus- und einbauen
Anschluss
für externe Multimediageräte aus- und einbauen, im Ablagefach Mittelkonsole
vorn
