VW Passat Reparaturanleitung: Kennzeichnung
Kennzeichnung Heiz- und Klimagerät
Kennzeichnung Heiz- und Klimagerät, Hersteller Valeo
Hersteller des Heiz- und Klimageräts ermitteln
- Verkleidung Mittelkonsole Fußraum links ausbauen → Karosserie-Montagearbeiten Innen;

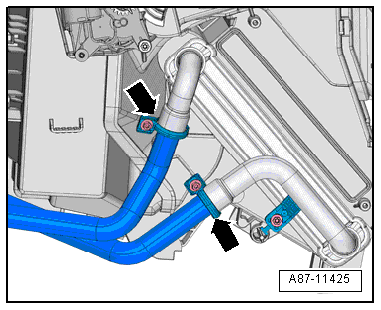

Wenn die Kühlmittelrohre wie im Bild verlaufen, ist ein Heiz- und Klimagerät des Herstellers Valeo verbaut.
Hinweis
- Ein Mischverbau von Bauteilen unterschiedlicher Hersteller ist nicht zulässig.
- Bauteile beim Ersetzen richtig zuordnen → Elektronischer Teilekatalog.
Hersteller des Heiz- und Klimageräts ermitteln
- Verkleidung Mittelkonsole Fußraum links ausbauen → Karosserie-Montagearbeiten Innen;

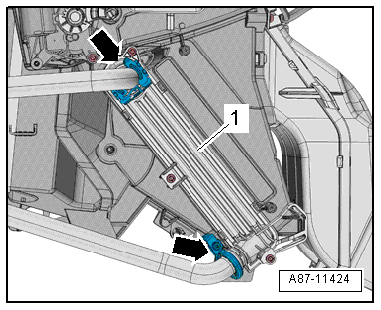

Wenn die Kühlmittelrohre wie im Bild verlaufen, ist ein Heiz- und Klimagerät des Herstellers Denso verbaut.
Hinweis
- Ein Mischverbau von Bauteilen unterschiedlicher Hersteller ist nicht zulässig.
- Bauteile beim Ersetzen richtig zuordnen → Elektronischer Teilekatalog.
