VW Passat Reparaturanleitung: Einbauorteübersicht - Klimaanlage

VW Passat Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Einbauorteübersicht - Klimaanlage

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Limousine

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Volkswagen Passat. Heizung, Klimaanlage

  1. Zwangsentlüftung des Fahrgastraums
    • prüfen
    • aus- und einbauen
  2. Luftfeuchtigkeitsgeber für Klimaanlage -G260-
    • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  3. Expansionsventil
    • aus- und einbauen
    • Anzugsdrehmomente
  4. Trocknerbeutel
    • Montageübersicht
    • aus- und einbauen
  5. Temperaturfühler für Außentemperatur -G17-
    • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  6. Kondensator
    • mit integriertem Flüssigkeitsbehälter
    • Montageübersicht
    • aus- und einbauen

Hinweis

Der Flüssigkeitsbehälter mit Trocknerbeutel ist unter bestimmten Voraussetzungen nicht mehr nach jedem Öffnen des Kältemittelkreislaufs zu ersetzen. Siehe in der ELSA unter Heizung-Lüftung-Klimaanlage; Klimaanlage mit Kältemittel R134a → Klimaanlage mit Kältemittel R134a;

  1. Klimakompressor
    • Montageübersicht
    • aus- und einbauen
    • vom Halter ab- und anbauen
  2. Absaug- und Füllventil, Hochdruckseite
    • aus- und einbauen
  3. Druckgeber für Kältemittelkreislauf -G805-
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
    • 8 Nm
  4. Absaug- und Füllventil, Niederdruckseite
    • aus- und einbauen
  5. Kältemittelleitung mit innerem Wärmetauscher
    • vom Kondensator und Klimakompressor
    • aus- und einbauen
  6. Sensor für Luftgüte und Luftfeuchte außen -G935-
    • nur bei Fahrzeugen mit Climatronic
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  7. Frischluftansaugung
    • aus- und einbauen
  8. Abdeckung für Frischluftansaugung
    • aus- und einbauen

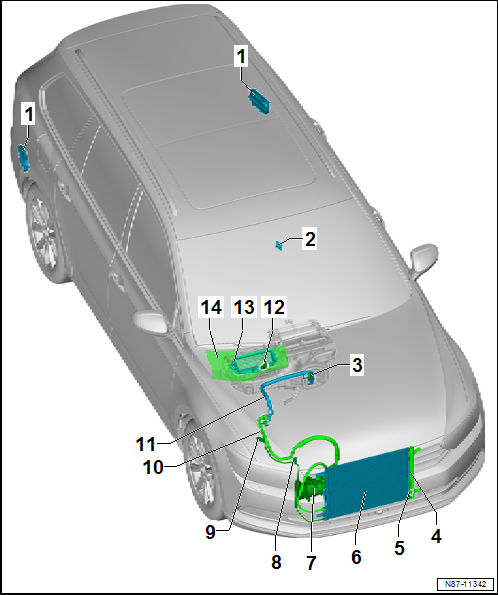

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Variant

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Volkswagen Passat. Heizung, Klimaanlage

  1. Zwangsentlüftung des Fahrgastraums
    • prüfen
    • aus- und einbauen
  2. Luftfeuchtigkeitsgeber für Klimaanlage -G260-
    • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  3. Expansionsventil
    • aus- und einbauen
    • Anzugsdrehmomente
  4. Trocknerbeutel
    • Montageübersicht
    • aus- und einbauen
  5. Temperaturfühler für Außentemperatur -G17-
    • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  6. Kondensator
    • mit integriertem Flüssigkeitsbehälter
    • Montageübersicht
    • aus- und einbauen

Hinweis

Der Flüssigkeitsbehälter mit Trocknerbeutel ist unter bestimmten Voraussetzungen nicht mehr nach jedem Öffnen des Kältemittelkreislaufs zu ersetzen. Siehe in der ELSA unter Heizung-Lüftung-Klimaanlage; Klimaanlage mit Kältemittel R134a → Klimaanlage mit Kältemittel R134a;

  1. Klimakompressor
    • Montageübersicht
    • aus- und einbauen
    • vom Halter ab- und anbauen
  2. Absaug- und Füllventil, Hochdruckseite
    • aus- und einbauen
  3. Druckgeber für Kältemittelkreislauf -G805-
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
    • 8 Nm
  4. Absaug- und Füllventil, Niederdruckseite
    • aus- und einbauen
  5. Kältemittelleitung mit innerem Wärmetauscher
    • vom Kondensator und Klimakompressor
    • aus- und einbauen
  6. Sensor für Luftgüte und Luftfeuchte außen -G935-
    • nur bei Fahrzeugen mit Climatronic
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  7. Frischluftansaugung
    • aus- und einbauen
  8. Abdeckung für Frischluftansaugung
    • aus- und einbauen

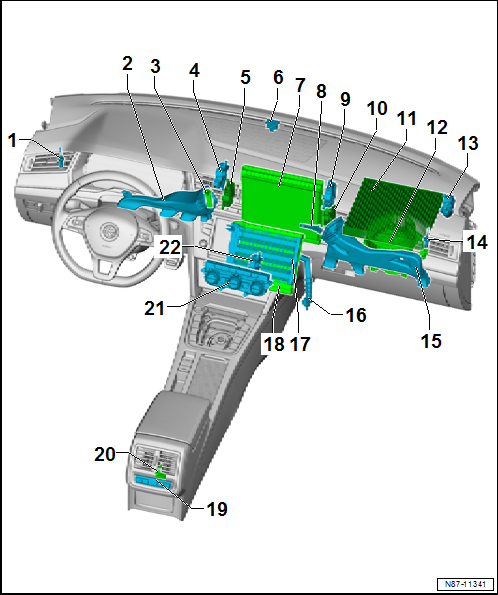

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Volkswagen Passat. Heizung, Klimaanlage

  1. Ausströmtemperaturgeber links -G150-
    • nur bei Fahrzeugen mit Climatronic
    • Ein nicht richtig montierter Ausströmtemperaturgeber verursacht Strömungsgeräusche.
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  2. Fußraumausströmer Fahrerseite
    • Montageübersicht
    • aus- und einbauen
  3. Ausströmtemperaturgeber für Fußraum -G192-
    • nur bei Fahrzeugen mit Climatronic
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  4. Stellmotor für Luftverteilerklappe vorn -V426- oder Stellmotor für Luftverteilerklappe -V428-
    • Einbauorteübersicht
    • aus- und einbauen
  5. Stellmotor der Temperaturklappe links -V158- oder Stellmotor der Temperaturklappe -V68-
    • Einbauorteübersicht
    • aus- und einbauen
  6. Fotosensor für Sonneneinstrahlung -G107-
    • nur bei Fahrzeugen mit Climatronic
    • aus- und einbauen
  7. Verdampfer
    • aus- und einbauen
  8. Temperaturfühler für Verdampfer -G308-
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  9. Stellmotor der Defrostklappe -V107-
    • nur bei Fahrzeugen mit Climatronic
    • Einbauorteübersicht
    • aus- und einbauen
  10. Stellmotor der Temperaturklappe rechts -V159-
    • nur bei Fahrzeugen mit Climatronic
    • Einbauorteübersicht
    • aus- und einbauen
  11. Staub- und Pollenfilter
    • aus- und einbauen
  12. Frischluftgebläse -V2- mit Steuergerät für Frischluftgebläse -J126-
    • Frischluftgebläse -V2- aus- und einbauen
    • Steuergerät für Frischluftgebläse -J126- aus- und einbauen
  13. Stellmotor der Umluftklappe -V113- oder Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425-
    • Einbauorteübersicht
    • Stellmotor der Umluftklappe -V113- aus- und einbauen
    • Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- aus- und einbauen
  14. Ausströmtemperaturgeber rechts -G151-
    • nur bei Fahrzeugen mit Climatronic
    • Ein nicht richtig montierter Ausströmtemperaturgeber verursacht Strömungsgeräusche.
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
  15. Fußraumausströmer Beifahrerseite
    • Montageübersicht
    • aus- und einbauen
  16. Kondenswasserablaufschlauch
    • prüfen
    • aus- und einbauen
  17. Heizelement für Luftzusatzheizung -Z35- mit Steuergerät für Luftzusatzheizung -J604-
    • prüfen
    • aus- und einbauen
  18. Wärmetauscher
    • aus- und einbauen
  19. Bedienungs- und Anzeigeeinheit
    • aus- und einbauen
  20. Ausströmtemperaturgeber hinten -G174-
    • aus- und einbauen
  21. Bedienungs- und Anzeigeeinheit, hinten
    • aus- und einbauen
  22. Stellmotor der Temperaturklappe hinten -V137-
    • aus- und einbauen
