VW Passat Reparaturanleitung: Kotflügel

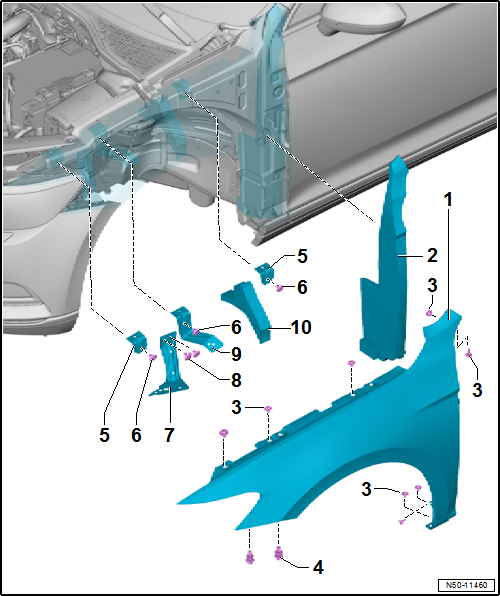

Montageübersicht - Kotflügel

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite sinngemäß daraus ableiten.

1. Kotflügel
   • aus- und einbauen
2. Dämpfung Stegteil
   • Zwischen Kotflügel und A-Säule eingesteckt.
3. Schraube
   • 7 Stück
   • 6,0 Nm
4. Doppelschraube
   • 2 Stück Kotflügelstrebe
   • 6,0 Nm
5. Deformationselement
   • 2 Stück
6. Schraube
   • Je Deformationselement 2 Stück
   • 6,0 Nm
7. Kotflügelstrebe
8. Schraube
   • 2 Stück
   • 6,0 Nm
9. Deformationselement
   • 1 Stück unterschiedliche Formen möglich
   • 2 Stück
10. Dämpfung Kotflügel
    • Zwischen Kotflügel und A-Säule oben eingesteckt.

Kotflügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

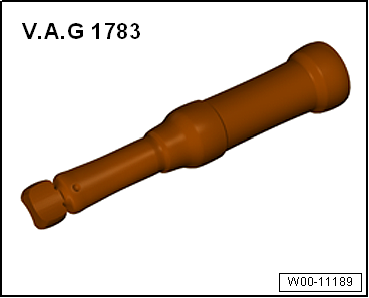

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Kotflügel. Der Aus- und Einbau des rechten Kotflügels sinngemäß daraus ableiten.

- Radhausschale vorn ausbauen.

- Stoßfängerabdeckung vorn ausbauen.

- Scheinwerfer ausbauen → Elektrische Anlage.

- Wasserkastenabdeckung links ausbauen.

- Wasserfangleiste ausbauen.

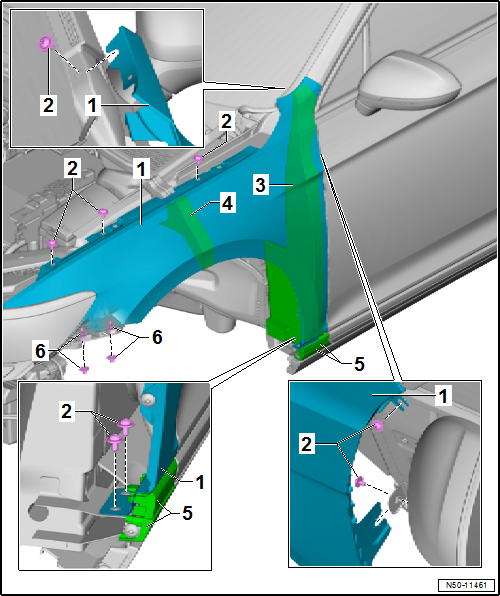

- Zierleiste -5- aus den Verrastungen drücken.

- Sechskantmuter -6- abschrauben und Führungsprofil abnehmen.

- Dämpfungen Kotflügel -3 und 4- herausziehen.

- Doppelschrauben -6- herausdrehen.

- Schrauben -2- herausdrehen.

- Schraube -2- an der Frontscheibe lösen, nicht herausdrehen.

- Kotflügel -1- vorsichtig abnehmen.

Hinweis

Die Zinkzwischenlage -AKL 381 035 50- (soweit vorhanden) wird beim Ausbau beschädigt.

Einbauen

Hinweis

Kotflügel -1- spannungsfrei einbauen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Der Kotflügel wird bei gelöster Kotflügelstrebe spannungsfrei ausgerichtet.

- Zwischen Kotflügel und Unterholmen unbedingt die Zinkzwischenlage -AKL 381 035 50- einfügen.

- Auf Parallelität und Spaltmaße achten.

Anzugsdrehmomente

• Kotflügel "Montageübersicht - Kotflügel"
