VW Passat Reparaturanleitung: Zentralverriegelung

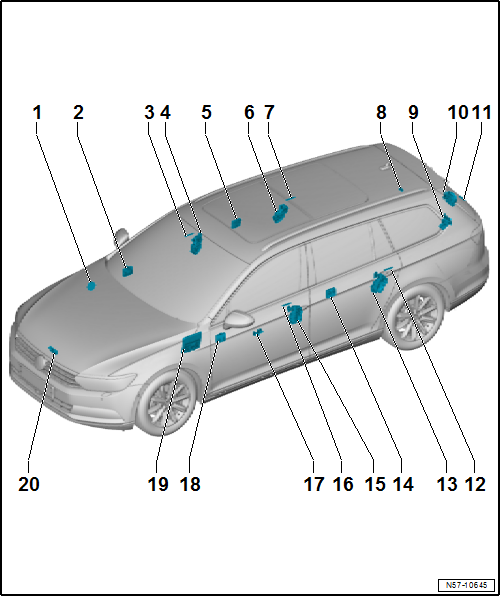

Einbauorteübersicht - Zentralverriegelung

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Alarmhorn -H12-
    • ausbauen → Elektrische Anlage
  2. Türsteuergerät Beifahrerseite -J387-
    • Getrennt vom Fensterhebermotor in der Tür eingebaut.
  3. Antenne für Interface für Zugang und Startsystem
    • im Türgriff eingebaut
    • Türgriff aus- und einbauen
  4. Türschloss VR
    • das Türschloss ist am Türinnenteil befestigt
    • die elektrische Zentralverriegelung ist im Türschloss integriert
    • ausbauen
  5. Türsteuergerät Fahrerseite -J386-
    • Getrennt vom Fensterhebermotor in der Tür eingebaut.
  6. Türschloss HR
    • das Türschloss ist am Türinnenteil befestigt
    • die elektrische Zentralverriegelung ist im Türschloss integriert
    • ausbauen
  7. Antenne für Interface für Zugang und Startsystem
    • im Türgriff eingebaut
    • Türgriff aus- und eingebaut
  8. Stellelement Tankklappe
  9. Heckklappenschloss
    • Einbauort: an der Heckklappe geschraubt
    • ausbauen
  10. Entriegelungselement
    • Einbauort: in der Heckklappe geschraubt
    • ausbauen
  11. Antenne für Interface für Zugang und Startsystem
    • hinter der Stoßfängerabdeckung eingebaut
  12. Antenne für Interface für Zugang und Startsystem
    • im Türgriff eingebaut
    • Türgriff aus- und eingebaut
  13. Türschloss HL
    • das Türschloss ist am Türinnenteil befestigt
    • die elektrische Zentralverriegelung ist im Türschloss integriert
    • ausbauen
  14. Türsteuergerät hinten links -J388-
    • Getrennt vom Fensterhebermotor in der Tür eingebaut.
  15. Türschloss VL
    • das Türschloss ist am Türinnenteil befestigt
    • die elektrische Zentralverriegelung ist im Türschloss integriert
    • ausbauen
  16. Antenne für Interface für Zugang und Startsystem
    • im Türgriff eingebaut
    • Türgriff aus- und einbauen
  17. Zentralschalter für Fensterheber
    • Einbauort: in der Türverkleidung eingebaut
    • Zentralschalter für Fensterheber aus- und einbauen → Elektrische Anlage
  18. Taster für Zentralschließung
    • Einbauort: in der Türverkleidung eingebaut
    • Taster für Zentralschließung aus- und einbauen → Elektrische Anlage
  19. Türsteuergerät Fahrerseite -J386-
    • Getrennt vom Fensterhebermotor in der Tür eingebaut.
  20. Bordnetzsteuergerät -J519-
    • Einbauort: unter der Schalttafel Fahrerseite
    • ausbauen → Elektrische Anlage
  21. Kontaktschalter für Motorhaube -F266-
    • Kontaktschalter für DWA
    • Einbauort: am Klappenschloss
    • ausbauen

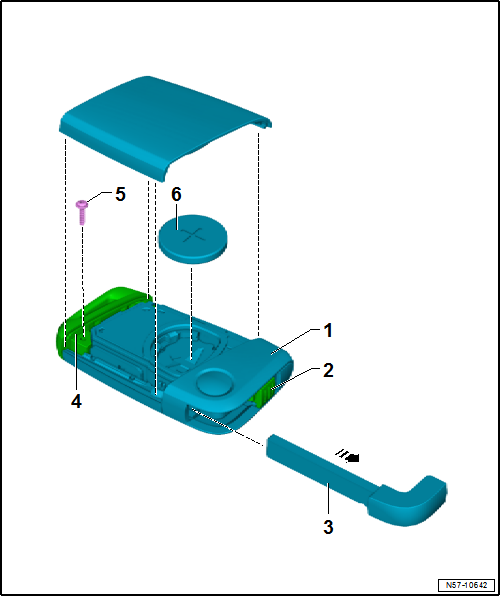

Montageübersicht - Zündschlüssel

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Funkcontainer
  2. Entriegelung
  3. Notschlüssel
  4. Abdeckkappe
    • aus- und einbauen
  5. Schraube
    • 1 Nm
  6. Batterie
    • aus- und einbauen
  7. Deckel für Batteriefach
Batterie für den Zündschlüssel aus- und einbauen

Ausbauen

- Den Notschlüssel herausnehmen.

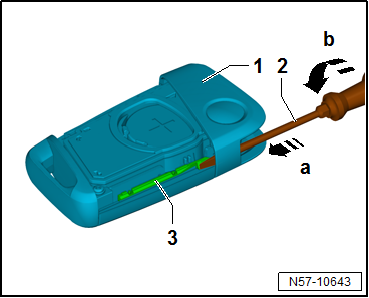

- Einen kleinen Schraubendreher -2- in die frei gewordene Öffnung führen -Pfeil a-.

- Den Schraubendreher -2- drehen -Pfeil b-, damit die Verriegelung -3- öffnet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

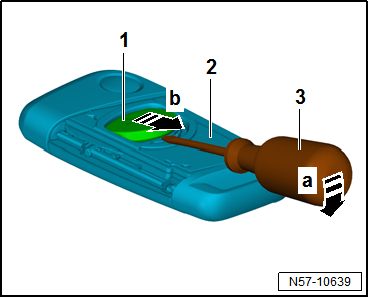

- Mit einem kleinen Schraubendreher -3- die Batterie -1- anheben -Pfeil a-.

- Batterie -1- aus dem Batteriefach -2- herausziehen -Pfeil b-.

Einbauen

Hinweis

  • Vor dem Einbau der Batterie unbedingt einmal einen beliebigen Taster drücken.
  • Damit wird der Funkcontainer in einen Neuzustand zurückgesetzt und kann erst jetzt eine neue Batterie erkennen.

Beim Einbau der Batterie die Polarität und Einbaulage beachten. Pluspol ist markiert.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

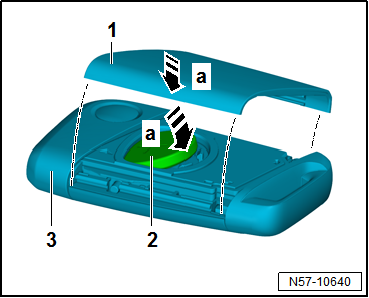

- Batterie -2- durch leichten Druck -Pfeil a- in das Batteriefach einsetzen.

- Den Deckel des Batteriefachs -1- und Funkcontainer -3- zusammenfügen -Pfeil b-.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

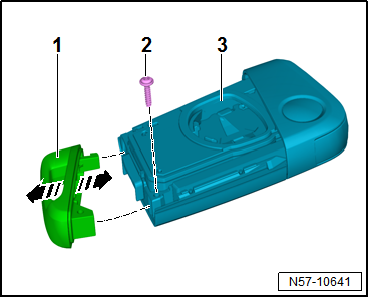

Abdeckkappe am Zündschlüssel aus- und einbauen

Ausbauen

- Deckel für Batteriefach abheben.

- Schraube -2- herausdrehen.

- Abdeckkappe -1- vom Funkcontainer -3- abziehen -Pfeil-.

Einbauen

Hinweis

Mit der Schraube -2- wird bei einer neuen Kappe das Gewinde hineingeschnitten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Kappe -1- auf den Funkcontainer -3- aufdrücken -Pfeil-.

- Schraube -2- hineindrehen.

- Deckel für Batteriefach aufdrücken.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Zündschlüssel anpassen

Ein neuer Zündschlüssel wird mit dem → Fahrzeugdiagnosetester angepasst.
