VW Passat Reparaturanleitung: Seitenscheiben

Montageübersicht - Seitenscheibe hinten

1. Seitenscheibe
   • Seitenscheibe ausbauen
2. PUR-Klebedichtungsmaterial
   • Raupenquerschnitt: Höhe = 10 mm -Maß a- Breite = 6,5 mm -Maß b- (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)
   • Mindestaushärtezeit
   • Beginn und Ende der Kleberaupe am -Pfeil-
3. Karosserieflansch
4. Clip
   • 2 Stück
   • sind Bestandteil der Seitenscheibe

Seitenscheibe hinten aus- und einbauen

Hinweis

• Der Ausbau der geklebten Scheiben ist mit der Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- beschrieben.
• Es kann auch die Trennvorrichtung für geklebte Scheiben -VAS 6452- benutzt werden.
• Es kann auch das Scheibenausbau-Set -VAS 6888- benutzt werden.

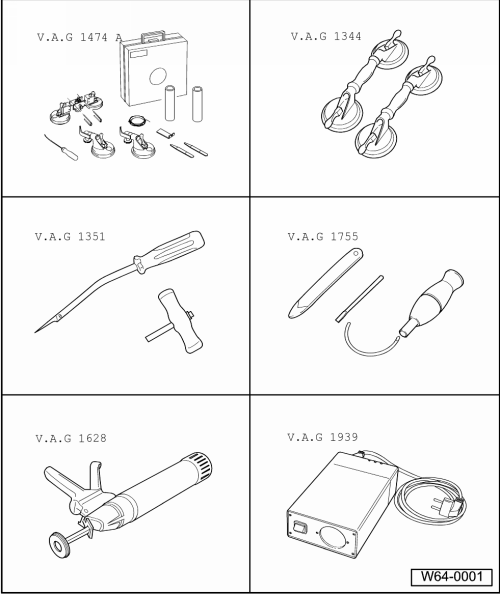

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- oder Trennvorrichtung für geklebte Scheiben -VAS 6452-
• Saugheber -V.A.G 1344-
• Schneidwerkzeug -V.A.G 1351-
• Scheibenausbau-Set -V.A.G 1755-
• Handdruckpistole -V.A.G 1628-
• Kartuschen-Heizgerät -V.A.G 1939-

Ausbauen

Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Seitenscheibe. Der Aus- und Einbau der rechten Seitenscheibe wird sinngemäß daraus abgeleitet.
• Anstelle der Aufspulvorrichtung -V.A.G 1654--3- kann auch die Aufspulvorrichtung -V.A.G 1654 A--3- verwendet werden.

- Seitenverkleidung ausbauen: → Karosserie-Montagearbeiten Innen.

Die umliegenden Bauteile vor Beschädigungen schützen.

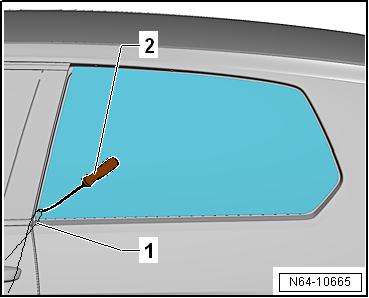

- Den Schneidfaden -1- mit der Ahle -V.A.G 1474/2- an der im Bild gezeigten Stelle durch das Klebedichtungsmaterial ziehen.

- Die Dichtung zur Seite drücken, damit diese nicht beschädigt wird.

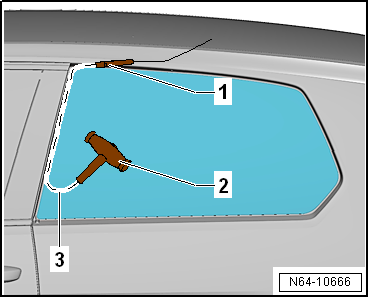

- Den Schneidfaden -3- mithilfe des Röhrchens -1- hinter die Dichtung in den Scheibenflansch einlegen.

- Ein Fadenende -3- am Ziehgriff -V.A.G 1351/1--2- zum Gegenhalten befestigen.

- Das andere Fadenende -2- ebenfalls durch das Klebedichtungsmaterial ziehen.

- Das andere Fadenende an der Aufspulvorrichtung -V.A.G 1654 A--3- befestigen.

Hinweis

Im Bereich der Clips -4- ist mit erhöhtem Kraftaufwand zu rechnen.

- Die Scheibe freischneiden, in dem die Aufspulvorrichtung -V.A.G 1654 A--3- entsprechend umgesetzt wird.

- Den Schneidfaden während des Freischneidens mit Kunststoffkeil gegen die Scheibe drücken, um Freigang am Scheibenflansch zu haben.

- Anstelle der Aufspulvorrichtung -V.A.G 1654--3- kann auch die Aufspulvorrichtung -V.A.G 1654 A--3- verwendet werden.

- Wie in der Abbildung gezeigt, kann von der Aufspulvorrichtung -V.A.G 1654--3- ein Sauger entfernt werden. Dadurch kann die Rolle der Aufspulvorrichtung -V.A.G 1654 A--3- dichter an den Scheibenflansch geführt werden.

Einbauen

- Nicht zerstörte Scheibe zum Einglasen vorbereiten.

- Neue Scheibe zum Einglasen vorbereiten.

- Karosserieflansch zum Einglasen vorbereiten.

- Einbauhinweise.

- Mindestaushärtezeit.

- Seitenscheibe mit der Dichtung -1- in die Führung -3- führen -Pfeil- und andrücken.

- Seitenscheibe mit Klebeband sichern.

Zerstörte Seitenscheibe hinten ausbauen

Der Ausbau einer zerstörten Seitenscheibe erfolgt sinngemäß dem Ausbau einer zerstörten Heckscheibe.
