VW Passat Reparaturanleitung: Türscheiben

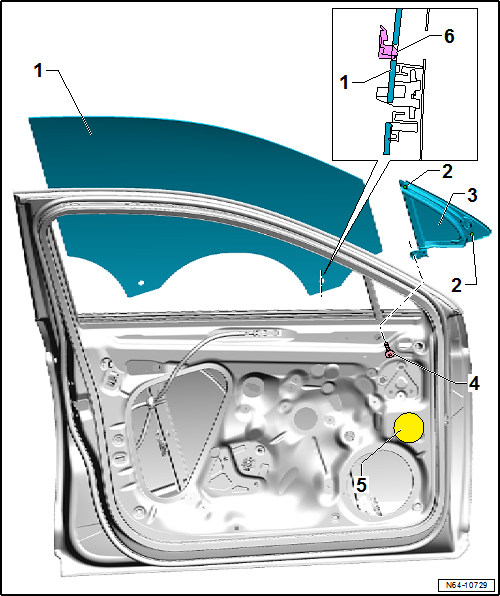

Montageübersicht - Türscheibe vorn

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Türscheibe
    • aus- und einbauen
  2. Rasthaken
    • Bestandteil der feststehenden Türscheibe
  3. Fest stehende Türscheibe
    • aus- und einbauen
  4. Schraube
    • 3 Stück
    • 3 Nm
  5. Aufkleber
    • Durchmesser 28 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber muss die Öffnung komplett abdecken
  6. Rasthaken
    • Bestandteil der Türscheibenaufnahme
    • 2 Stück
    • zur Befestigung der Türscheibe am Fensterheber

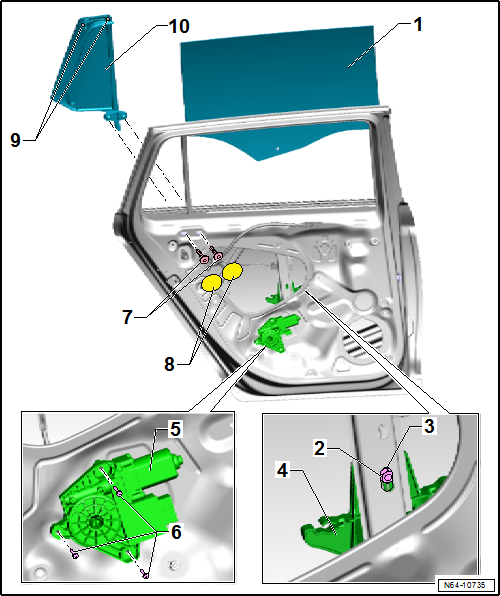

Montageübersicht - Türscheibe hinten

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Türscheibe
    • aus- und einbauen
  2. Spreizstift
    • zusammen mit dem Spreizdübel zur Befestigung der Türscheibe
  3. Spreizdübel
    • zusammen mit dem Spreizstift zur Befestigung der Türscheibe
  4. Fensterheber
    • aus- und einbauen
  5. Fensterhebermotor
    • aus- und einbauen
  6. Schraube
    • 3 Stück
    • 3 Nm
  7. Schraube
    • 2 Stück
    • 6 Nm
  8. Aufkleber
    • 2 Stück
    • Ø 28 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber muss die Öffnung komplett abdecken
  9. Rasthaken
    • 2 Stück
    • Bestandteil der feststehenden Türscheibe
  10. Feststehende Türscheibe

Türscheibe vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

Der Aus- und Einbau erfolgt nur für die rechte Türscheibe. Die linke Seite wird sinngemäß daraus abgeleitet.

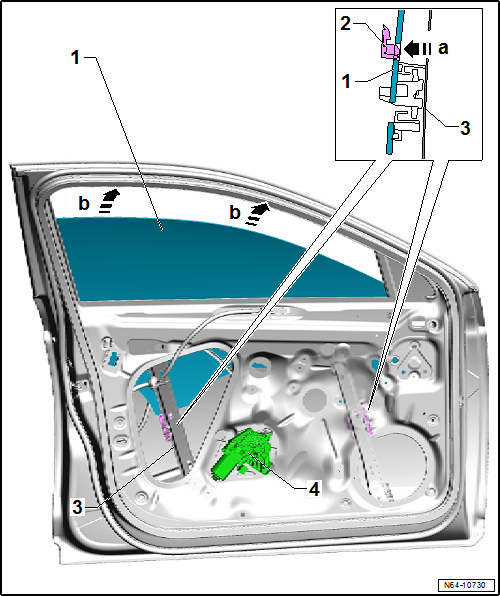

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Türinnenabdeckung -3- ausbauen.

- Türscheibe -2- absenken, bis die Rasthaken -2- der Türscheibe zugänglich sind.

Hinweis

  • Wenn der Arbeitsschritt wegen einer Störung am Fensterhebermotor nicht möglich ist, kann der Fensterhebermotor -4- ausgebaut werden.
  • Dann kann die Türscheibe in die benötigte Arbeitsposition geschoben werden.

- Rasthaken -2- vorsichtig durch die Öffnung in der Scheibe drücken. Dabei die Türscheibe etwas anheben, damit diese nicht in den Rasthaken zurückfällt.

- Türscheibe -1- hinten anheben und nach vorn aus den Fensterführungen -2- herausschwenken -Pfeile b-.

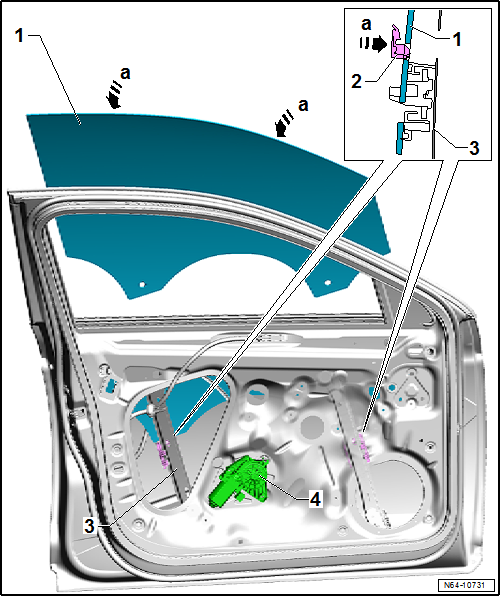

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türscheibe -1- in die Fensterführungen -3- hineinschwenken -Pfeile a-.

Hinweis

Darauf achten, dass die Türscheibe richtig in die Fensterführung eingesetzt ist.

- Türscheibe ohne Druck in die Türscheibenaufnahme des Fensterhebers -3- führen.

- Türscheibe zum Fensterrahmen hinten ausrichten.

- Türscheibe -1- in die Türscheibenaufnahme drücken, bis die Rasthaken -2- in der Türscheibe verriegeln.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

- Bevor die Türinnenabdeckung, die Kabeldurchführung und die Türverkleidung eingebaut werden, wird eine Funktionsprüfung durchgeführt.

Türscheibe hinten aus- und einbauen

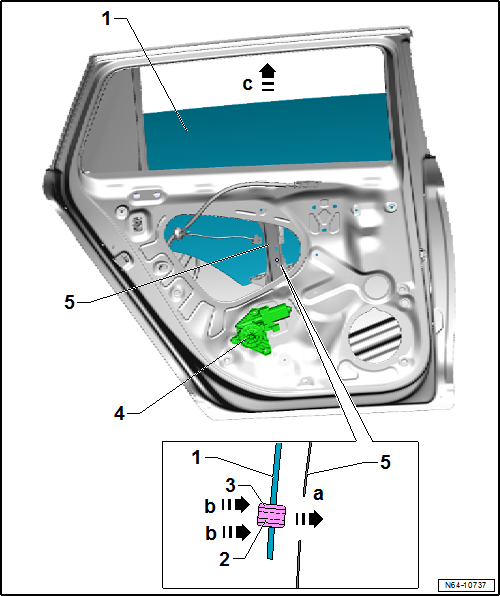

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Türinnenabdeckung ausbauen.

- Türscheibe -1- so weit absenken, bis der Spreizstift -2- und der Spreizdübel -3- im Ausschnitt des Fensterhebers -5- zugänglich sind.

Hinweis

Ist der Arbeitsschritt wegen einer Störung durch den elektrischen Fensterheber nicht möglich, so wird der Fensterhebermotor -4- abgeschraubt. Dann kann das Fenster in die benötigte Arbeitsposition geschoben werden.

- Eine 5-mm-Schraube (ca. 70 mm lang) in den Spreizstift -2- eindrehen und die Schraube mit dem Spreizstift aus dem Spreizdübel -3- herausziehen -Pfeil a-.

- Eine 8-mm-Schraube (ca. 80 mm lang) in den Spreizdübel -3- eindrehen.

Hinweis

Beim Eindrehen der Schraube in den Spreizdübel nicht zu starken Druck auf den Dübel ausüben. Dieser fällt sonst nach innen in die Tür.

- Den Spreizdübel -3- aus der Fensterheberführung -5- und somit aus der Türscheibe herausziehen -Pfeile b-.

- Blende B-Säule ausbauen.

- Türscheibe -1- schräg nach oben -Pfeil c- zur Fahrzeugaußenseite aus dem Fensterschacht herausziehen.

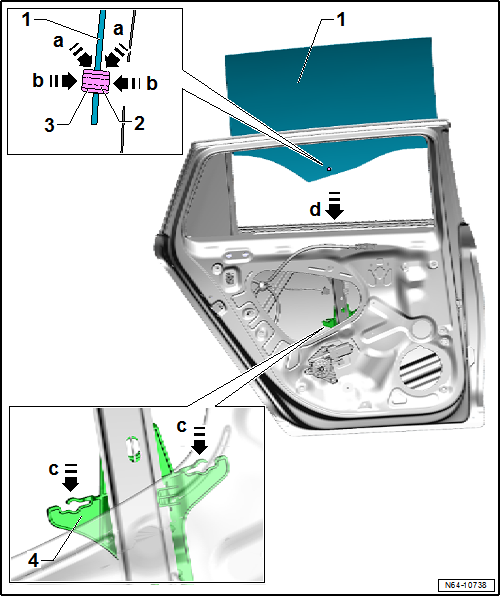

Einbauen

Hinweis

  • Bei Montagearbeiten an der Türscheibe sind der Spreizdübel und der Spreizstift zu ersetzen.
  • Vor dem Einsetzen des Spreizdübels -2- und des Spreizstifts -3- ist die Scheibe -1- auf Beschädigungen zu prüfen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Den Spreizdübel -3- bei ausgebauter Scheibe -1- mittig zentrieren einsetzen -Pfeile a-.

- Spreizstift -2- bündig -Pfeile b- in den Spreizdübel -3- hineindrücken.

- Türscheibe -1- in die Tür einsetzen -Pfeil d- und in die Fensterheberführung -4- einschieben.

- Mit leichtem Druck von oben die Türscheibe -1- im Fensterheber verrasten.

- Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.

- Bevor die Türverkleidung angebaut wird, ist eine Funktionsprüfung durchzuführen

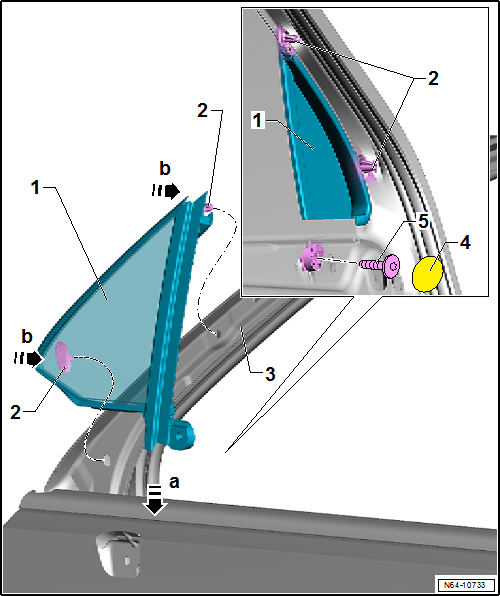

Fest stehende Türscheibe vorn aus- und einbauen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Fensterschachtleiste außen ausbauen.

- Aufkleber -5- abziehen und Schraube -4- herausdrehen.

- Dichtung innen vom Blechflansch abziehen.

- Das Entriegelungswerkzeug -T10236- nacheinander unter die beiden Clips -2- führen.

- Türscheibe -1- dabei etwas nach außen drücken -Pfeile a-, bis die Clips -3- aus der Tür -3- herausgedrückt sind.

- Dann die Türscheibe -1- mit dem Steg nach oben -Pfeil b- aus der Tür -3- herausziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türscheibe -1- in die Tür hineinschieben -Pfeil a-.

- Türscheibe -1- an die Tür drücken, bis die Clips -2- hörbar verrasten -Pfeil b-.

- Die Dichtung der Türscheibe muss fest im Türrahmen -3- sitzen.

- Schrauben -5- festziehen und Aufkleber -4- aufkleben.

Anzugsdrehmomente

  • Fest stehende Türscheibe vorn

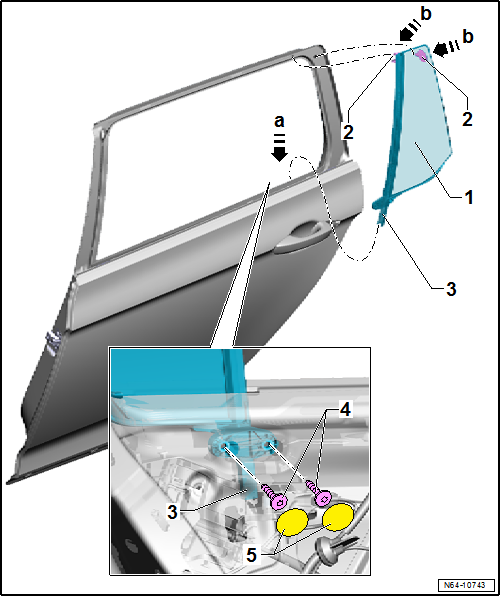

Fest stehende Türscheibe hinten aus- und einbauen

Ausbauen

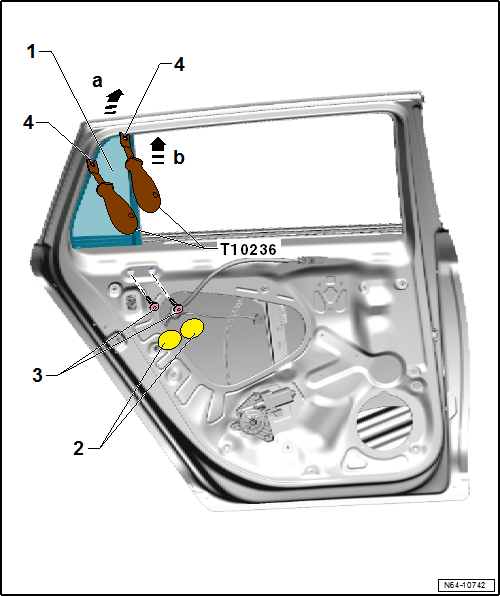

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung ausbauen → Karosserie-Montagearbeiten Innen.

- Fensterschachtleiste ausbauen.

- Aufkleber -2- abziehen und Schrauben -3- herausdrehen.

- Dichtung innen vom Blechflansch abziehen.

- Das Entriegelungswerkzeug -T10236- nacheinander unter die beiden Clips -4- führen.

- Türscheibe -1- dabei etwas nach außen drücken -Pfeil a-, bis die Clips -4- aus der Tür -4- herausgedrückt sind.

- Dann die Türscheibe -1- mit dem Steg nach oben -Pfeil b- aus der Tür herausziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türscheibe -1- in die Tür schieben -Pfeil a-.

- Türscheibe an die Tür drücken, bis die Clips -4- hörbar verrasten -Pfeile b-.

- Schrauben -4- festdrehen und Aufkleber -5- aufkleben.

- Dichtung innen um den Flansch ziehen.

Anzugsdrehmomente

  • Feststehende Türscheibe hinten "Montageübersicht - Türscheibe hinten"
