VW Passat Reparaturanleitung: Geräuschdämpfung

Montageübersicht - Geräuschdämpfung

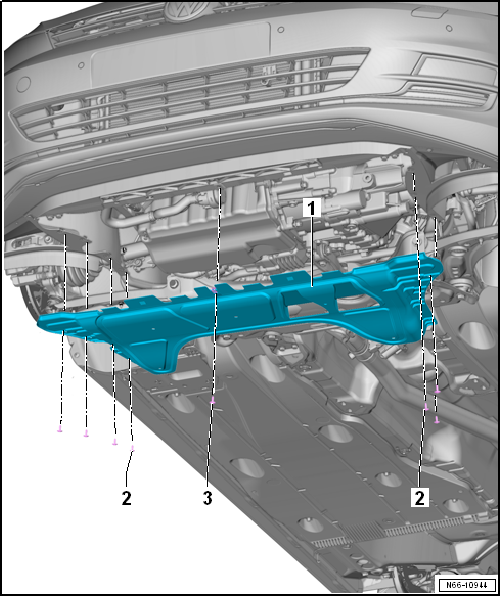

Montageübersicht - Geräuschdämpfung kurz

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

1. Geräuschdämpfung kurz
   • ausbauen:
     • Schrauben -2- und -3- herausdrehen.
     • Geräuschdämpfung nach hinten aus dem Schlossträger herausziehen.
2. Schraube
   • 3 Stück links
   • 4 Stück rechts
   • 2,0 Nm
3. Schraube
   • 1 Stück am Schlossträger
   • 1 Nm

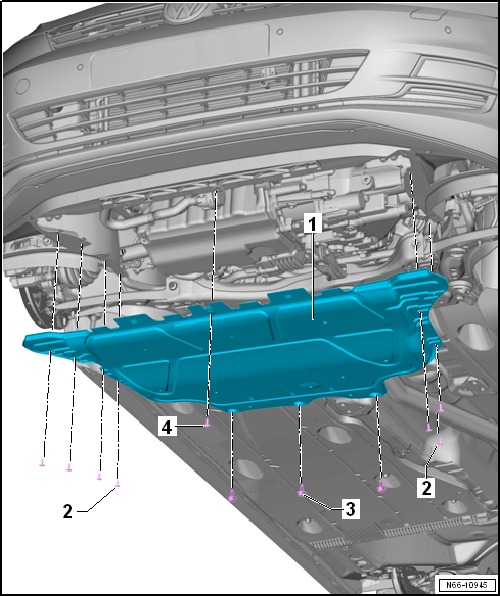

Montageübersicht - Geräuschdämpfung lang

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

1. Geräuschdämpfung kurz
   • ausbauen:
     • Schrauben -2-, -3- und -4- herausdrehen.
     • Geräuschdämpfung nach hinten aus dem Schlossträger herausziehen.
2. Schraube
   • 3 Stück links
   • 4 Stück rechts
   • 2,0 Nm
3. Schraube
   • mikroverkapselt, nach jedem Ausbau zu ersetzen
   • 3 Stück
   • 6,0 Nm
4. Schraube
   • 1 Stück am Schlossträger
   • 1 Nm

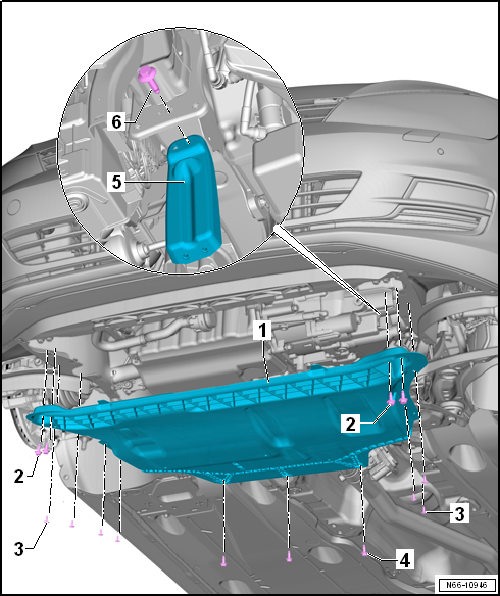

Montageübersicht - Unterfahrschutz

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

1. Unterfahrschutz
   • ausbauen:
     • Schrauben -2-, -3- und -4- herausdrehen.
     • Geräuschdämpfung nach hinten aus dem Schlossträger herausziehen.
2. Schraube
   • 2 Stück links und rechts
   • 20 Nm
3. Schraube
   • 3 Stück links
   • 4 Stück rechts
   • 2,0 Nm
4. Schraube
   • mikroverkapselt, nach jedem Ausbau zu ersetzen
   • 3 Stück
   • 20 Nm
5. Halter, Unterfahrschutz
   • links und rechts
6. Schraube
   • 1 Stück je Seite
   • 20 Nm
