VW Passat Reparaturanleitung: Mittelarmlehne vorn
Mittelarmlehne vorn aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

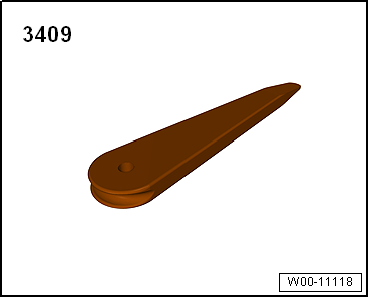

- Demontagekeil -3409-
- Vordersitze in vorderster Sitzposition
Ausbauen
- Blende hinten Mittelkonsole ausbauen.
- Bei Fahrzeugen mit Climatronic die Steckverbindung zum Temperaturfühler im Luftführungskanal -1- trennen.

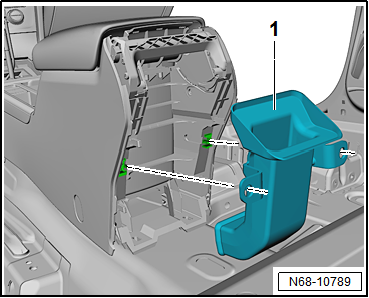

- Den Luftführungskanal -1- entnehmen.

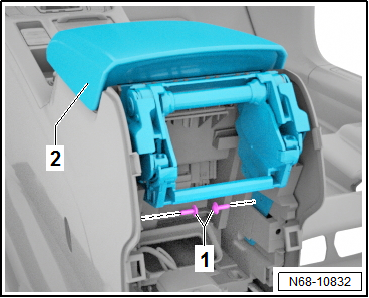

- Die 2 Schrauben -1- für die Mittelarmlehne -2- herausdrehen.
- Unterhalb der 2 Schrauben -1- die jeweilige Rastlasche mit dem Demontagekeil -3409- nach außen drücken.
- Mittelarmlehne nach oben aus der Mittelkonsole herausziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
Anzugsdrehmomente
Mittelkonsole
Ascher vorn aus- und einbauen
Ausbauen
- Ascher vorn -1- nach oben aus der Mittelkonsole -2- entnehmen.
Einbauen
Der
Einbau erfolgt in umgekehrter Reihenfolge.
