VW Passat Reparaturanleitung: Airbag-System
Einbauorteübersicht - Airbag-System

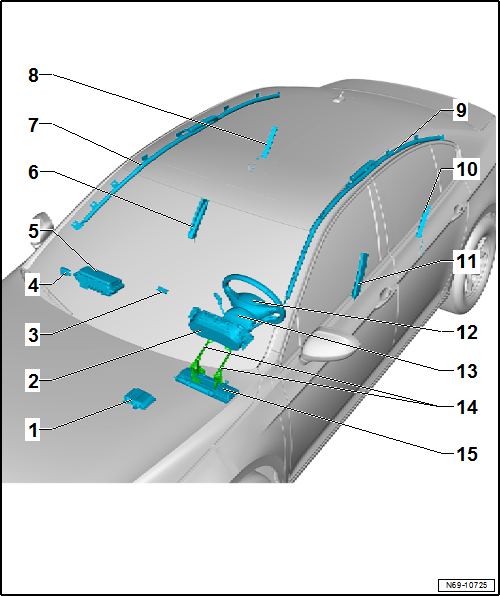

Einbauorteübersicht - Airbag-System, Limousine
- Steuergerät
für Airbag -J234-
- Montageübersicht
- Kontrollleuchte
für Airbag -K75-
- integriert im Schalttafeleinsatz
- kann nicht einzeln ersetzt werden
- Schalttafeleinsatz aus- und einbauen → Elektrische Anlage
- Kontrollleuchte
für Airbag Beifahrerseite aus -K145-
- kann nicht einzeln ersetzt werden
- aus- und einbauen → Elektrische Anlage
- Schlüsselschalter
für Abschaltung des Airbags Beifahrerseite -E224-
- aus- und einbauen
- Airbag
Beifahrerseite
- mit Zünder 1 für Airbag Beifahrerseite -N131-
- sperren und aktivieren über Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- möglich
- Montageübersicht
- Seitenairbag
vorn Beifahrerseite
- mit Zünder für Seitenairbag Beifahrerseite -N200-
- Montageübersicht
- Kopfairbag
Beifahrerseite
- mit Zünder für Kopfairbag Beifahrerseite -N252-
- Montageübersicht
- Seitenairbag
hinten Beifahrerseite
- mit Zünder für Seitenairbag hinten Beifahrerseite -N202-
- Montageübersicht
- Kopfairbag
Fahrerseite
- mit Zünder für Kopfairbag Fahrerseite -N251-
- Montageübersicht
- Seitenairbag
hinten Fahrerseite
- mit Zünder für Seitenairbag hinten Fahrerseite -N201-
- Montageübersicht
- Seitenairbag
vorn Fahrerseite
- mit Zünder für Seitenairbag Fahrerseite -N199-
- Montageübersicht
- Airbag
Fahrerseite
- mit Zünder für Airbag Fahrerseite -N95-
- Montageübersicht
- Steuergerät
für Lenksäulenelektronik -J527-
- mit Wickelfeder für Airbag und Rückstellring mit Schleifring -F138-
- Montageübersicht → Elektrische Anlage
- Halter
Knieairbag Fahrerseite
- Montageübersicht → Fahrwerk, Achsen, Lenkung
- Knieairbag
Fahrerseite
- mit Zünder für Knieairbag Fahrerseite -N295-
- Montageübersicht

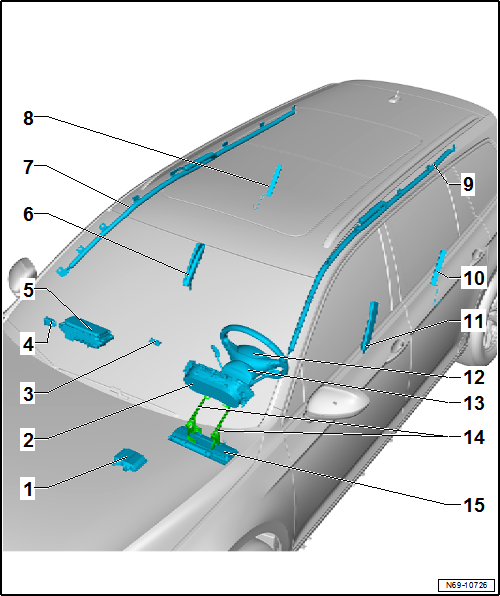

Einbauorteübersicht - Airbag-System, Variant
- Steuergerät
für Airbag -J234-
- Montageübersicht
- Kontrollleuchte
für Airbag -K75-
- integriert im Schalttafeleinsatz
- kann nicht einzeln ersetzt werden
- Schalttafeleinsatz aus- und einbauen → Elektrische Anlage
- Kontrollleuchte
für Airbag Beifahrerseite aus -K145-
- kann nicht einzeln ersetzt werden
- aus- und einbauen → Elektrische Anlage
- Schlüsselschalter
für Abschaltung des Airbags Beifahrerseite -E224-
- aus- und einbauen
- Airbag
Beifahrerseite
- mit Zünder 1 für Airbag Beifahrerseite -N131-
- sperren und aktivieren über Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- möglich
- Montageübersicht
- Seitenairbag
vorn Beifahrerseite
- mit Zünder für Seitenairbag Beifahrerseite -N200-
- Montageübersicht
- Kopfairbag
Beifahrerseite
- mit Zünder für Kopfairbag Beifahrerseite -N252-
- Montageübersicht
- Seitenairbag
hinten Beifahrerseite
- mit Zünder für Seitenairbag hinten Beifahrerseite -N202-
- Montageübersicht
- Kopfairbag
Fahrerseite
- mit Zünder für Kopfairbag Fahrerseite -N251-
- Montageübersicht
- Seitenairbag
hinten Fahrerseite
- mit Zünder für Seitenairbag hinten Fahrerseite -N201-
- Montageübersicht
- Seitenairbag
vorn Fahrerseite
- mit Zünder für Seitenairbag Fahrerseite -N199-
- Montageübersicht
- Airbag
Fahrerseite
- mit Zünder für Airbag Fahrerseite -N95-
- Montageübersicht
- Steuergerät
für Lenksäulenelektronik -J527-
- mit Wickelfeder für Airbag und Rückstellring mit Schleifring -F138-
- Montageübersicht → Elektrische Anlage
- Halter
Knieairbag Fahrerseite
- Montageübersicht → Fahrwerk, Achsen, Lenkung
- Knieairbag
Fahrerseite
- mit Zünder für Knieairbag Fahrerseite -N295-
- Montageübersicht
Kindersitzverankerungen
Montageübersicht
- Kindersitzverankerungen hinten
ISOFIX
Kindersitzverankerung
4 Stück
mit dem Unterboden verschweißt
Führung
für ISOFIX Kindersitzverankerung
4 Stück
aus- un ...
Steuergerät für
Airbag
Montageübersicht
- Steuergerät für Airbag
Steuergerät
für Airbag -J234-
aus- und einbauen
Masseanschluss des Steuergeräts erfolgt über das Gehäuse mit der
Karosserie
Mutter
Mu ...
