VW Passat Reparaturanleitung: Kofferraumverkleidungen

Einbauorteübersicht - Kofferraumverkleidungen

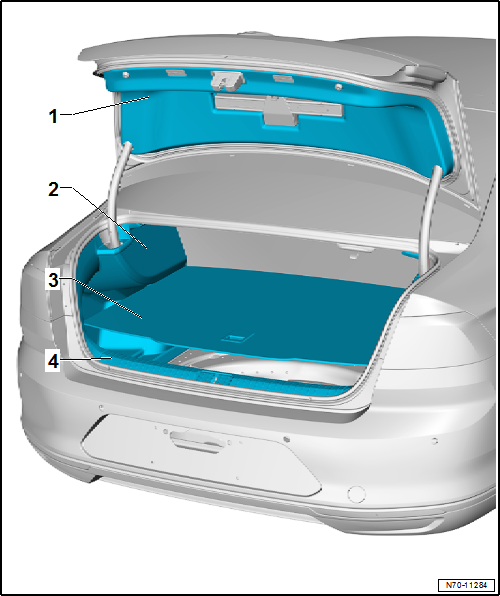

Einbauorteübersicht - Kofferraumverkleidungen, Limousine

1. Verkleidung unten für Heckklappe
   • Montageübersicht
   • aus- und einbauen
2. Kofferraum-Seitenverkleidung
   • Montageübersicht
   • aus- und einbauen
3. Kofferraumboden
   • Montageübersicht
4. Verkleidung Schlossträger
   • aus- und einbauen

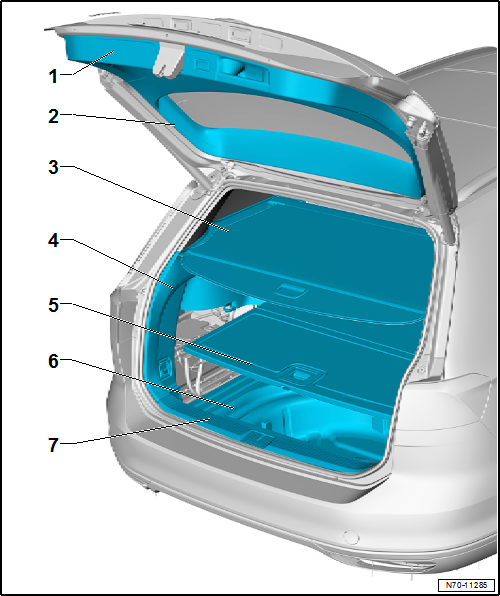

Einbauorteübersicht - Kofferraumverkleidungen, Variant

1. Verkleidung unten für Heckklappe
   • Montageübersicht
   • aus- und einbauen
2. Verkleidung oben für Heckklappe
   • Montageübersicht
   • aus- und einbauen
3. Kofferraumabdeckung
   • aus- und einbauen
4. Kofferraum-Seitenverkleidung
   • Montageübersicht
   • aus- und einbauen
5. Kofferraumboden
   • Montageübersicht
6. Auskleidung Reserveradmulde
   • Montageübersicht
7. Verkleidung Schlossträger
   • aus- und einbauen

Montageübersicht - Kofferraum-Seitenverkleidung

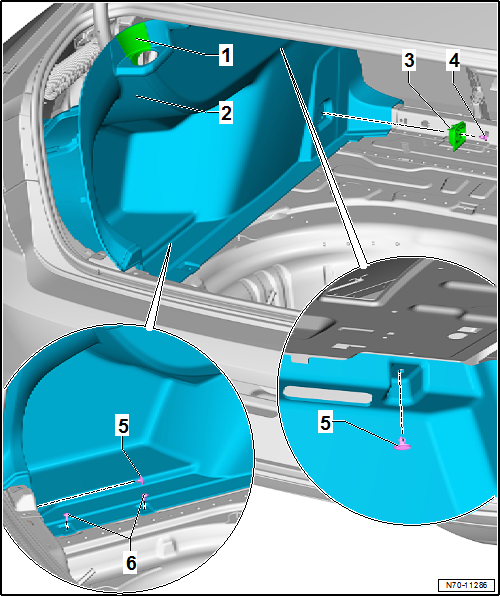

Montageübersicht - Kofferraum-Seitenverkleidung, Limousine

Hinweis

Die Abbildung zeigt die Kofferraum-Seitenverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Blende Scharnier
2. Kofferraum-Seitenverkleidung
   • aus- und einbauen
3. Verzurröse
   • aus- und einbauen
4. Schraube
   • 8 Nm
5. Clip
   • 2 Stück
   • beschädigten oder verformten Clip ersetzen
6. Schraube
   • 2 Stück
   • 1,5 Nm

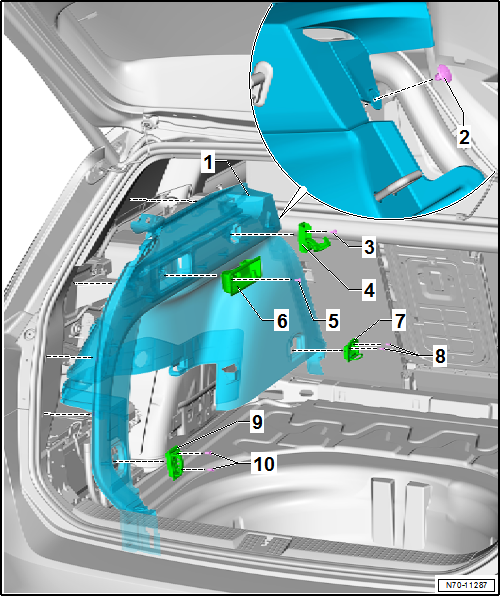

Montageübersicht - Kofferraum-Seitenverkleidung, Variant

Hinweis

Die Abbildung zeigt die Kofferraum-Seitenverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Kofferraum-Seitenverkleidung
   • aus- und einbauen
2. Clip
   • beschädigten oder verformten Clip ersetzen
3. Schraube
   • 8 Nm
4. Taschenhaken
5. Schraube
   • 8 Nm
6. Betätigung für Fernentriegelung Rücksitzlehne
   • aus- und einbauen
7. Verzurröse
   • aus- und einbauen
8. Schraube
   • 2 Stück
   • 8 Nm
9. Verzurröse
   • aus- und einbauen
10. Schraube
    • 2 Stück
    • 8 Nm

Montageübersicht - Kofferraumboden

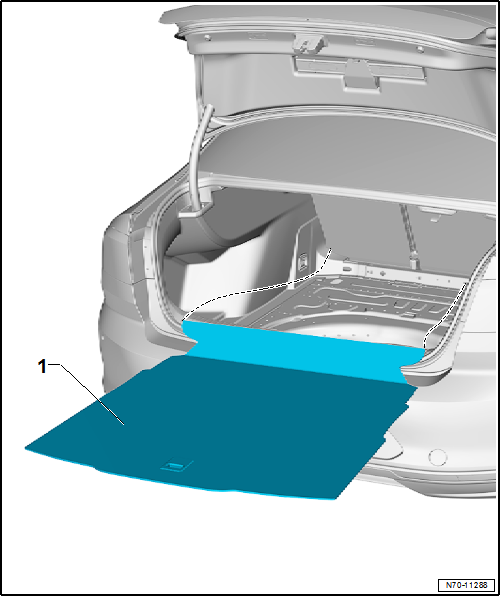

Montageübersicht - Kofferraumboden, Limousine

1. Kofferraumboden
   • Zuordnung → Elektronischer Teilekatalog
   • nach hinten aus dem Fahrzeug herausnehmen

Montageübersicht - Kofferraumboden, Variant ohne Schienensystem

1. Verkleidung Querträger
   • nach oben vom Karosserieblech abclipsen
2. Halter Kofferraumbodenbelag
   • aus- und einbauen
3. Kappe
   • 2 Stück
4. Trennelement quer
   • Ausbauen

- Trennelement quer nach oben herausnehmen.

5. Trennelement längs
   • Ausbauen

- Trennelement längs nach oben herausnehmen.

6. Auskleidung Reserveradmulde
7. Schraube
   • 4 Stück
   • 6 Nm
8. Kofferraumboden
   • Zuordnung → Elektronischer Teilekatalog
   • nach hinten aus dem Fahrzeug herausnehmen

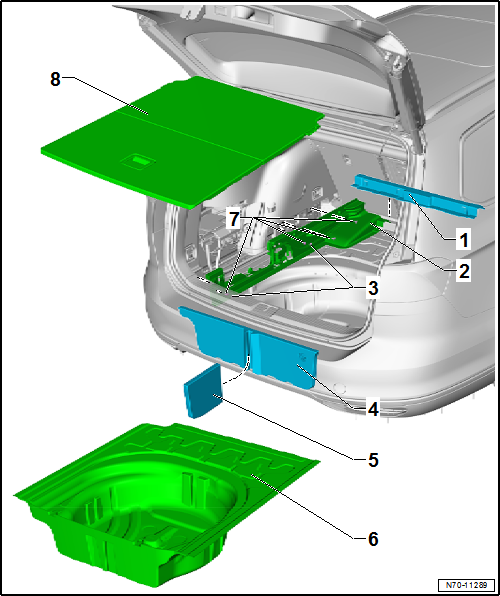

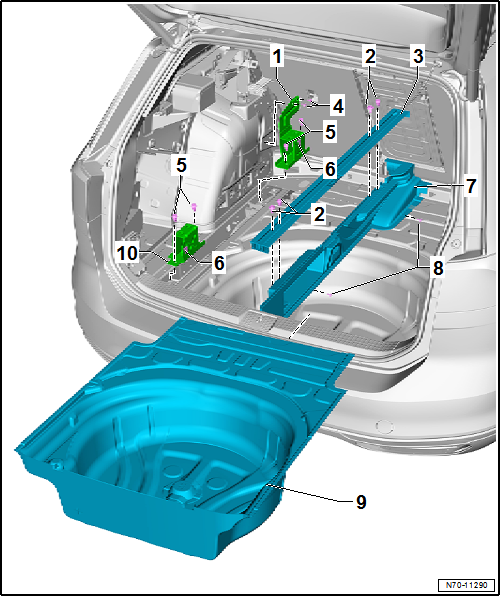

Montageübersicht - Kofferraumboden, Variant mit Schienensystem

1. Halter vorn
   • aus- und einbauen
2. Schraube
   • 4 Stück
   • 8 Nm
3. Halteschiene
   • aus- und einbauen
4. Schraube
   • 2 Stück
   • 8 Nm
5. Schraube
   • 4 Stück
   • 8 Nm
6. Klemmmutter
   • 2 Stück
7. Halter Kofferraumbodenbelag
   • aus- und einbauen
8. Schraube
   • 2 Stück
   • 6 Nm
9. Auskleidung Reserveradmulde
10. Halter hinten
    • aus- und einbauen

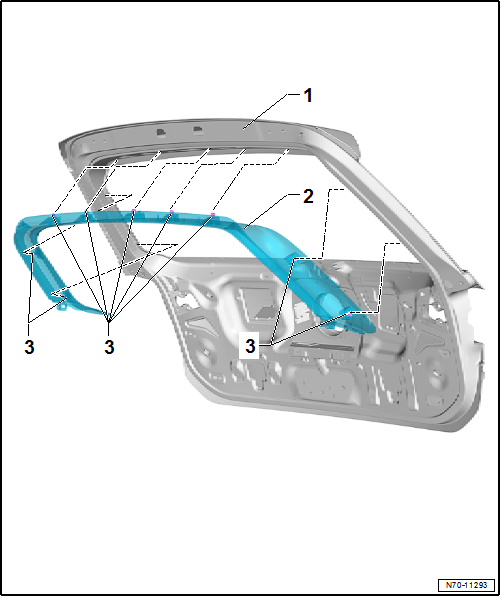

Montageübersicht - Verkleidung oben für Heckklappe

1. Heckklappe
   • Montageübersicht - Verkleidung unten für Heckklappe
   • Verkleidung unten für Heckklappe aus- und einbauen
2. Verkleidung oben für Heckklappe
   • aus- und einbauen
3. Halteklammer
   • 9 Stück
   • in die Verkleidung einsetzen
   • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
   • beschädigte oder verformte Halteklammern ersetzen

Montageübersicht - Verkleidung unten für Heckklappe

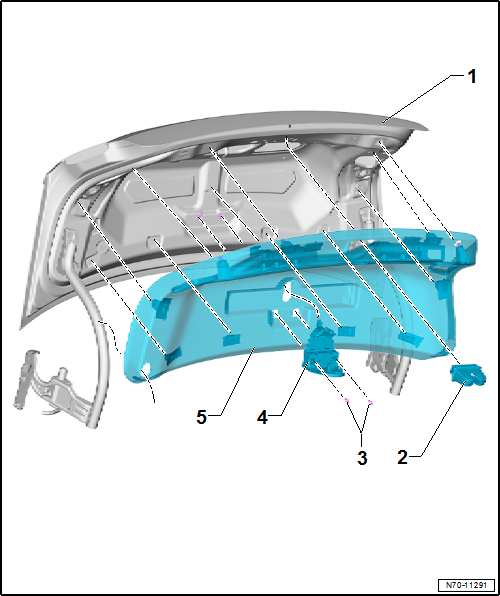

Montageübersicht - Verkleidung unten für Heckklappe, Limousine

1. Heckklappe
2. Schlossabdeckung
3. Schraube
   • 2 Stück
   • 1,5 Nm
4. Aufnahme
   • für Warndreieck
5. Verkleidung unten für Heckklappe
   • aus- und einbauen

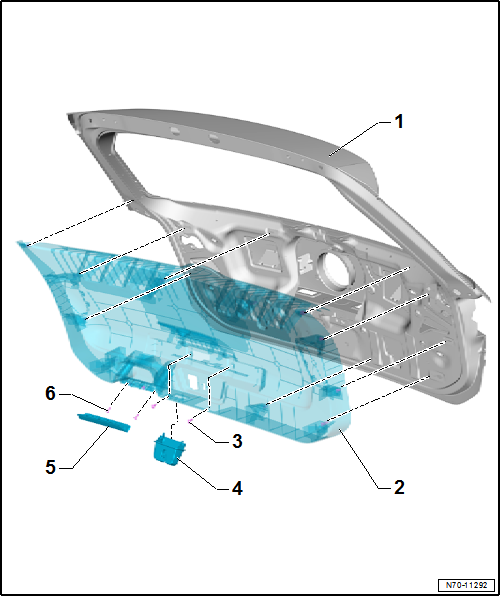

Montageübersicht - Verkleidung unten für Heckklappe, Variant

1. Heckklappe
   • Montageübersicht - Verkleidung oben für Heckklappe
   • Verkleidung oben für Heckklappe aus- und einbauen
2. Verkleidung unten für Heckklappe
   • aus- und einbauen
3. Schraube
   • 2 Stück
   • 1,5 Nm
4. Schlossabdeckung
5. Blende für Griff
6. Schraube
   • 2 Stück
   • 1,5 Nm

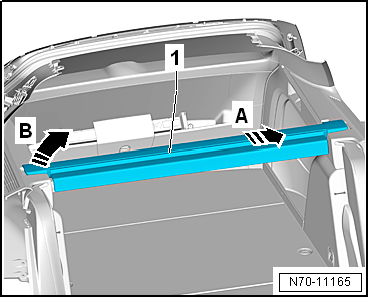

Kofferraumabdeckung aus- und einbauen

Ausbauen

- Kofferraumabdeckung -1- komplett öffnen.

- Rücksitzlehnen nach vorn klappen.

- Kofferraumabdeckung -1- in -Pfeilrichtung A- drücken.

- Gleichzeitig Kofferraumabdeckung -1- nach oben aus der rechten Kofferraum-Seitenverkleidung heben -Pfeil B-.

- Kofferraumabdeckung -1- aus der linken Kofferraum-Seitenverkleidung ziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

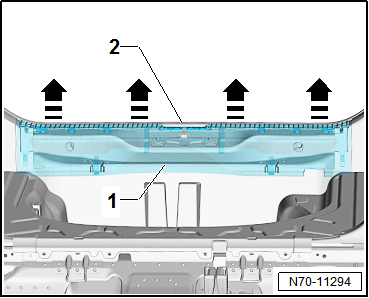

Verkleidung Schlossträger aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

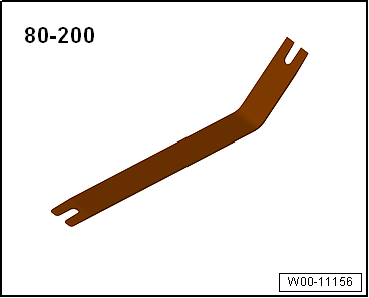

• Abdrückhebel -80 - 200-

Ausbauen

- Kofferraumboden nach hinten herausnehmen.

- Verkleidung Schlossträger -1- aus dem Keder der Heckklappendichtung -2- lösen.

- Verkleidung Schlossträger -1- mit dem Abdrückhebel -80 - 200- im Bereich der Halteklammern aus den Aufnahmen der Karosserie lösen -Pfeile-.

- Verkleidung Schlossträger -1- nach oben abnehmen.

Einbauen

Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Verkleidung Schlossträger einsetzen.

- Verkleidung Schlossträger -1- in den Aufnahmepunkten der Karosserie verrasten.

- Verkleidung Schlossträger im Keder der Heckklappendichtung platzieren.

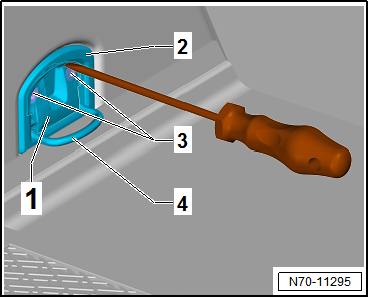

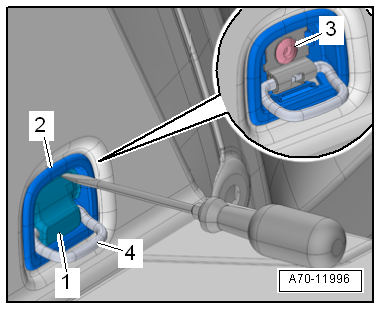

Verzurröse aus- und einbauen

Verzurröse aus- und einbauen, Verzurröse mit einer Befestigungsschraube

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Bügel -4- aufklappen und Abdeckung -1- mit einem Schraubendreher abclipsen.

- Schraube -3- herausdrehen, Verzurröse -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Kofferraum-Seitenverkleidung"

Verzurröse aus- und einbauen, Verzurröse mit zwei Befestigungsschrauben

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Bügel -4- aufklappen und Abdeckung -1- mit einem Schraubendreher abclipsen.

- Schrauben -3- herausdrehen, Verzurröse -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Kofferraum-Seitenverkleidung"

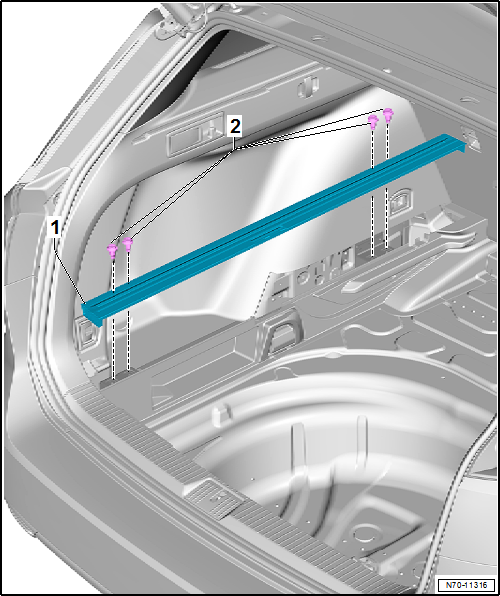

Halter Kofferraumbodenbelag aus- und einbauen

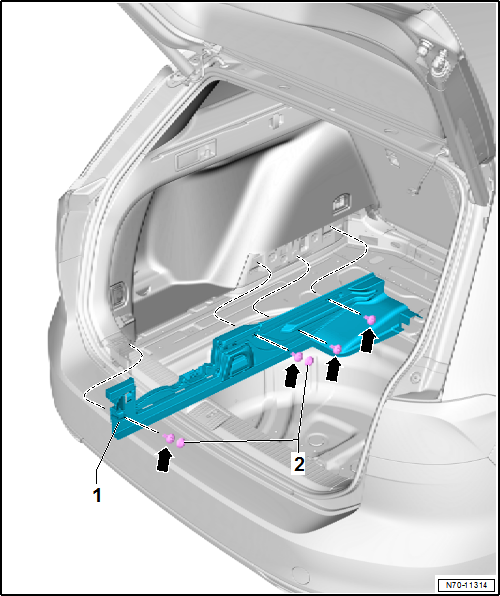

Halter Kofferraumbodenbelag aus- und einbauen, Fahrzeuge ohne Schienensystem

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Rücksitzlehnen nach vorn klappen.

- Kofferraumabdeckung ausbauen.

- Kofferraumboden nach hinten aus dem Fahrzeug entnehmen.

- Abdeckkappen -2-, falls vorhanden, abclipsen.

- Schrauben -Pfeile- herausschrauben.

- Halter Kofferraumbodenbelag -1- abnehmen und nach hinten herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Kofferraumboden, Variant ohne Schienensystem"

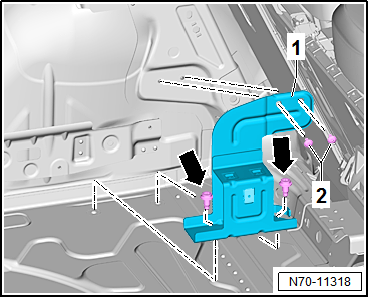

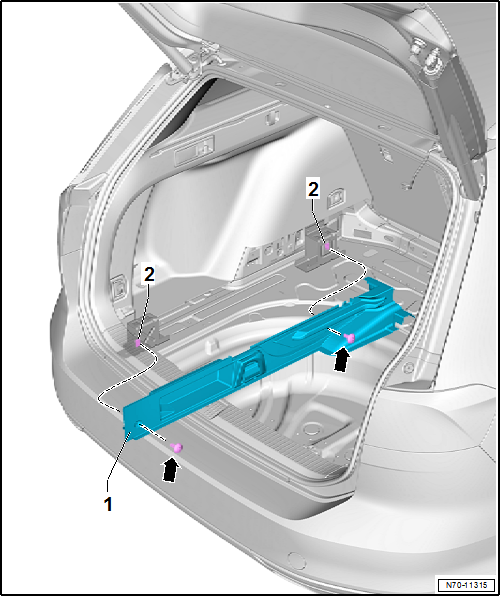

Halter Kofferraumbodenbelag aus- und einbauen, Fahrzeuge mit Schienensystem

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Kofferraumabdeckung ausbauen.

- Kofferraumboden nach hinten aus dem Fahrzeug entnehmen.

- Schrauben -2- herausdrehen.

- Halteschiene -1- nach oben abnehmen.

- Schrauben -Pfeile- herausdrehen.

- Halter Kofferraumbodenbelag -1- anheben und seitlich abnehmen.

- Klemmmuttern -2- auf Beschädigung prüfen, gegebenenfalls ersetzen.

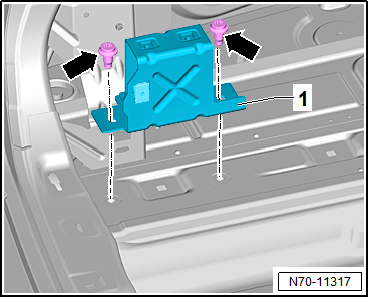

- Schrauben -Pfeile- herausdrehen.

- Hinteren Halter -1- abnehmen.

- Schrauben -2- herausdrehen.

- Schrauben -Pfeile- herausdrehen.

- Vorderen Halter -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Kofferraumboden, Variant mit Schienensystem"

Kofferraum-Seitenverkleidung aus- und einbauen

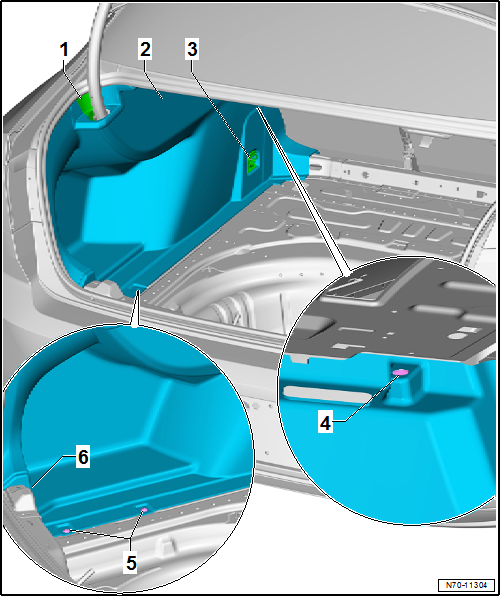

Kofferraum-Seitenverkleidung aus- und einbauen, Limousine

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Rücksitzlehnen nach vorn klappen.

- Radhausverkleidung ausbauen.

- Verkleidung Schlossträger ausbauen.

- Verzurröse -3- ausbauen.

- Clip -4- und -6- ausbauen.

- Schrauben -5- herausdrehen.

- Kofferraum-Seitenverkleidung -1- lösen und Schanierblende -1- ausbauen.

- Falls vorhanden, Steckverbindungen trennen und Kofferraum-Seitenverkleidung -1- abnehmen.

Einbauen

Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Kofferraum-Seitenverkleidung einsetzen.
• Darauf achten, dass sich die Kofferraum-Seitenverkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Kofferraum-Seitenverkleidung, Limousine"

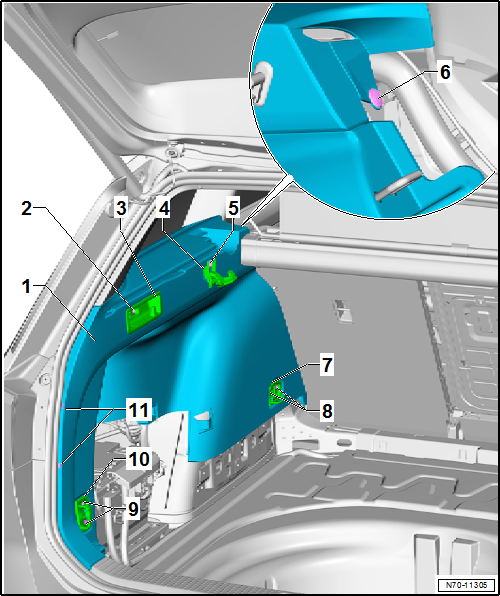

Kofferraum-Seitenverkleidung aus- und einbauen, Variant

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

• Abdrückhebel -80 - 200-

Ausbauen

- Kofferraumabdeckung ausbauen.

- Kofferraumboden nach hinten aus dem Fahrzeug entnehmen.

- Rücksitzlehnen nach vorn klappen.

- Radhausverkleidung ausbauen.

- D-Säulen-Verkleidung ausbauen.

- Verkleidung Schlossträger ausbauen.

- Halter Kofferraumbodenbelag ausbauen.

- Jeweils die 2 Schrauben -8- und -9- herausdrehen.

- Verzurrösen -7- und -10- entfernen.

- Clip -6- ausbauen.

- Taschenhaken -4- aufklappen und Schraube -5- herausdrehen.

- Betätigungshebel für Fernentriegelung Rücksitzlehne -3- ziehen und gezogen halten.

- Schraube -2- herausdrehen.

- Kofferraum-Seitenverkleidung -1- im Bereich der Halteklammern -11- mit Abdrückhebel -80 - 200- aus den Aufnahmen der Karosserie lösen.

- Falls vorhanden, Steckverbindungen trennen und Kofferraum-Seitenverkleidung -1- abnehmen.

Einbauen

Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Kofferraum-Seitenverkleidung einsetzen.
• Darauf achten, dass sich die Kofferraum-Seitenverkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Kofferraum-Seitenverkleidung, Variant"

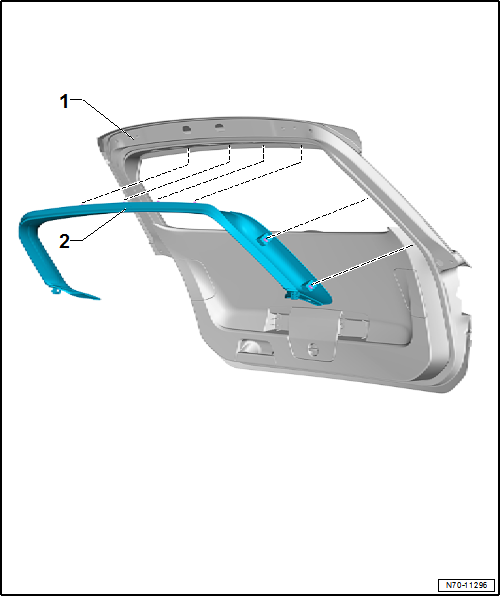

Verkleidung oben Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

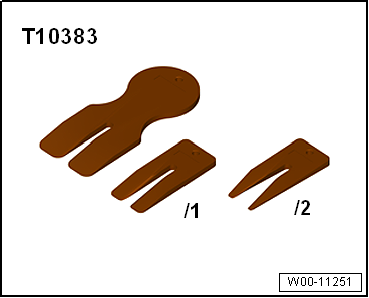

• Keile -T10383-

Ausbauen

- Verkleidung oben Heckklappe -2- von der Mitte beginnend mit dem Keil -T10383- aus den Aufnahmen der Heckklappe -1- lösen.

- Verkleidung oben Heckklappe -2- abnehmen.

Einbauen

Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• In den Aufnahmepunkten der Heckklappe verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Verkleidung oben Heckklappe einsetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

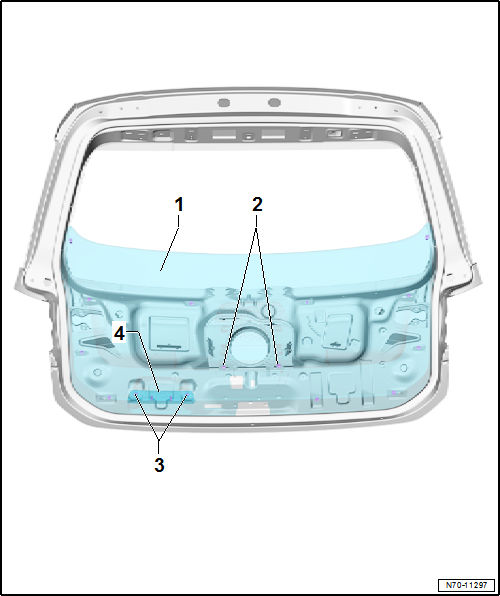

Verkleidung unten Heckklappe aus- und einbauen

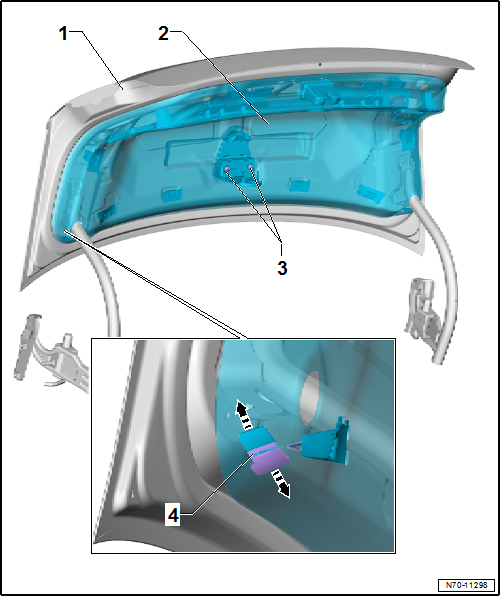

Verkleidung unten Heckklappe aus- und einbauen, Limousine

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Keile -T10383-

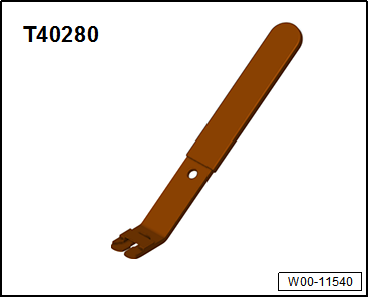

• Demontagewerkzeug -T40280-

Ausbauen

- Warndreieck herausnehmen.

- Schrauben -3- herausdrehen.

- Den Verbinder -4- trennen -Pfeile-.

- Die Verkleidung -2- im Bereich der Halteklammern mit dem Keile -T10383- aus den Aufnahmen der Heckklappe lösen.

- Prüfen, ob sich die volle Anzahl der Halteklammern -4- in der Verkleidung -2- befinden.

- Eventuell in der Heckklappe verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausclipsen.

- Ausgeclipste Halteklammern wieder in die Verkleidung -3- einsetzen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Verkleidung unten für Heckklappe, Limousine"

Verkleidung unten Heckklappe aus- und einbauen, Variant

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagewerkzeug -T40280-

Ausbauen

- Verkleidung oben Heckklappe ausbauen.

- Warndreieck herausnehmen.

- Schrauben -2- herausdrehen.

- Aufnahme für das Warndreieck abnehmen.

- Blende -4- vom Griff abclipsen.

- Schrauben -3- herausdrehen.

- Die seitlichen Serviceklappen in der Verkleidung -1- öffnen.

- Mit den Händen in die Serviceöffnungen der Verkleidung greifen.

- Die Verkleidung -1- mit einer "ruckartigen Zugbewegung" aus den Aufnahmen der Heckklappe lösen.

- Prüfen, ob sich die volle Anzahl der Halteklammern in der Verkleidung -1- befinden.

- Eventuell in der Heckklappe verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausclipsen.

- Ausgeclipste Halteklammern wieder in die Verkleidung -1- einsetzen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Verkleidung unten für Heckklappe, Variant"
