VW Passat Reparaturanleitung: Bezüge und Polster Rücksitze

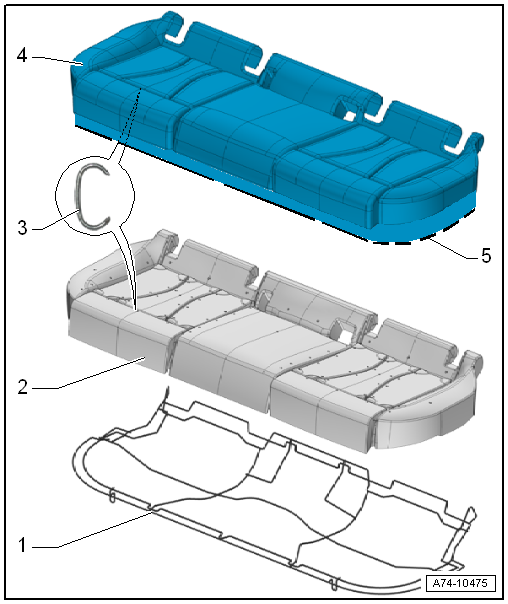

Montageübersicht - Bezug und Polster Sitzbank

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sitzrahmen
  2. Sitzpolster
    • Zuordnung → Elektronischer Teilekatalog
    • Sitzbezug und Sitzpolster aus- und einbauen
    • Sitzbezug und Sitzpolster trennen
  3. Polsterklammer
    • für Befestigung Sitzbezug an Sitzpolster
    • nach Demontage ersetzen
    • beim Einbau mit der Polsterklammerzange -V.A.G 1634- wieder an der gleichen Stelle anbauen
  4. Sitzbezug
    • verschiedene Ausstattungsvarianten
    • Zuordnung → Elektronischer Teilekatalog
    • Sitzbezug und Sitzpolster aus- und einbauen
    • Sitzbezug und Sitzpolster trennen
    • nach dem Einbau faltenfreien Sitz prüfen
  5. Keder
    • mit Sitzbezug vernäht
    • zum Einhängen des Sitzbezugs am Sitzrahmen

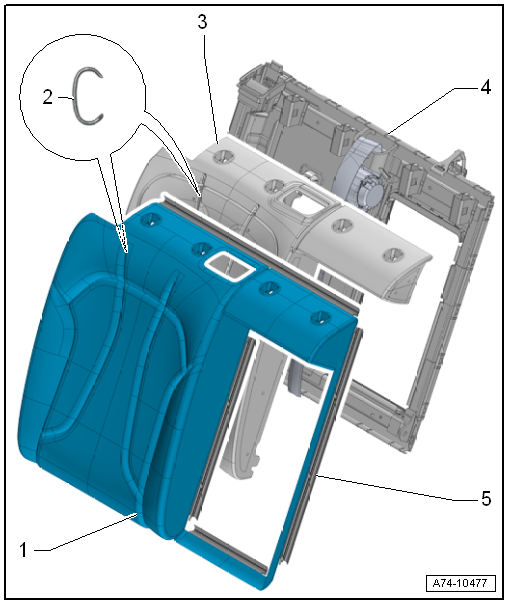

Montageübersicht - Bezug und Polster Rücksitzlehne

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Lehnenbezug
    • verschiedene Ausstattungsvarianten
    • Zuordnung → Elektronischer Teilekatalog
    • Lehnenbezug mit Lehnenpolster aus- und einbauen
    • Lehnenbezug und Lehnenpolster trennen
    • nach dem Einbau faltenfreien Sitz prüfen
  2. Polsterklammer
    • für Befestigung Lehnenbezug an Lehnenpolster
    • nach Demontage ersetzen
    • beim Einbau mit der Polsterklammerzange -V.A.G 1634- wieder an der gleichen Stelle anbauen
  3. Lehnenpolster
    • Zuordnung → Elektronischer Teilekatalog
    • Lehnenbezug mit Lehnenpolster aus- und einbauen
    • Lehnenbezug und Lehnenpolster trennen
  4. Lehnenrahmen
  5. Kederleisten
    • mit Lehnenbezug vernäht
    • zum Einhängen des Lehnenbezugs am Lehnenrahmen

Montageübersicht - Sitz-Heizelement

Hinweis

Die Abbildung zeigen die Sitz-Heizelemente der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

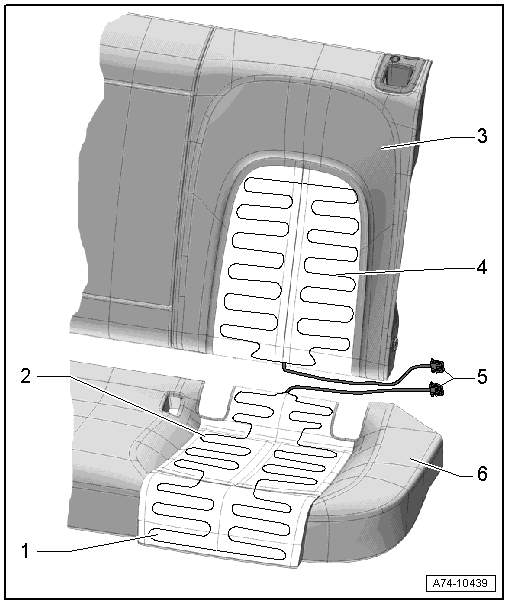

  1. Heizelement
    • für Beinauflage
    • aus- und einbauen
    • Zuordnung → Elektronischer Teilekatalog
  2. Heizelement Sitzbank
    • beheizbare Rücksitzbank links -Z10-
    • beheizbare Rücksitzbank rechts -Z12-
    • aus- und einbauen
    • Zuordnung → Elektronischer Teilekatalog
  3. Lehnenpolster
    • Zuordnung → Elektronischer Teilekatalog
  4. Heizelement Rücksitzlehne
    • beheizbare Rücksitzlehne links -Z11-
    • beheizbare Rücksitzlehne rechts -Z13-
    • aus- und einbauen
    • Zuordnung → Elektronischer Teilekatalog
  5. Elektrische Leitung
  6. Sitzpolster
    • Zuordnung → Elektronischer Teilekatalog

Bezug und Polster Sitzbank aus- und einbauen

Ausbauen

- Rücksitzbank ausbauen.

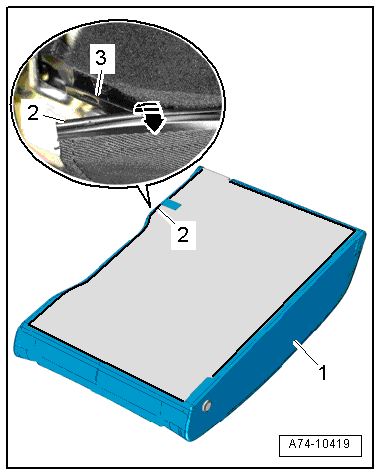

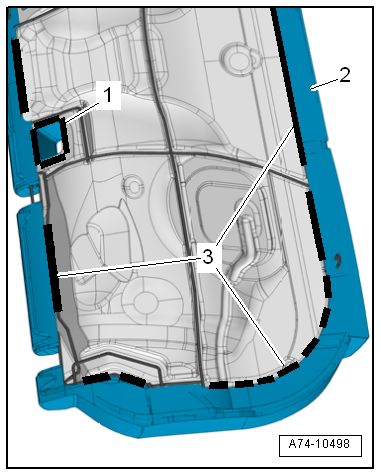

- Keder -3- des Sitzbezugs umlaufend am Sitzrahmen aushängen.

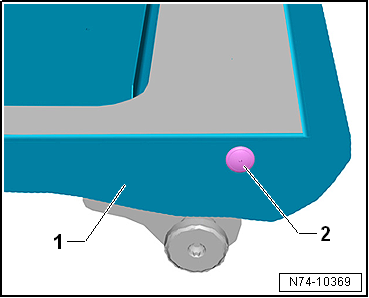

- Keder -1- des Sitzbezugs an den Gurtschlossöffnungen aushängen.

- Sitzbezug -2- mit Sitzpolster vom Sitzrahmen abnehmen.

Vorsicht!

Den Sitzbezug nicht beschädigen.

Nicht am Sitzbezug ziehen. Der Sitzbezug könnte reißen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Den Sitzbezug nach dem Einbau auf faltenfreien Sitz prüfen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Bezug und Polster Rücksitzlehne aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

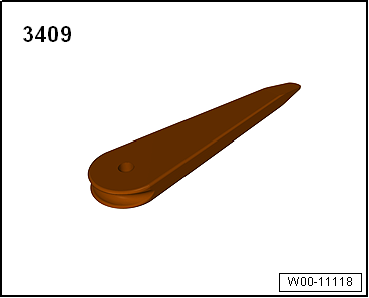

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

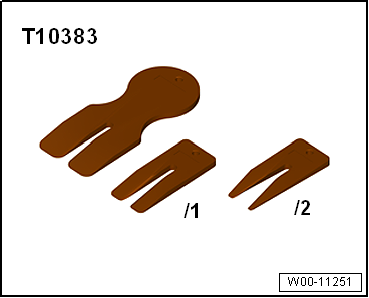

  • Keile -T10383-

Ausbauen

- Rücksitzlehne ausbauen.

- Kopfstütze hinten ausbauen.

- Blende für Verriegelung ausbauen.

- Aufnahmen für Netztrennwand an der Rücksitzlehne 2/3 rechts ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Clips -2- vom Lehnenbezug -1- im Bereich Lagerbolzen innen lösen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Rücksitzlehne 1/3 links

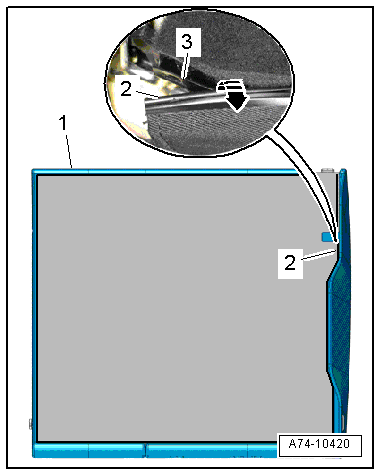

- An der Verriegelung beginnend, die Kederleiste -2- für Lehnenbezug mit einem Schraubendreher umlaufend vom Lehnenrahmen -3- abhebeln -Pfeil-.

- Kopfstützenführungen hinten ausbauen.

- Lehnenbezug -1- mit Lehnenpolster vom Lehnenrahmen abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Rücksitzlehne 2/3 rechts ohne Durchladeeinrichtung

- Gurtführung hinten in der Mitte ausbauen.

- An der Verriegelung beginnend, die Kederleiste -2- für Lehnenbezug mit einem Schraubendreher umlaufend vom Lehnenrahmen -3- abhebeln -Pfeil-.

- Kopfstützenführungen hinten ausbauen.

- Lehnenbezug -1- mit Lehnenpolster vom Lehnenrahmen abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Rücksitzlehne 2/3 rechts mit Durchladeeinrichtung

- Gurtführung hinten in der Mitte ausbauen.

- Klappe für Durchladeeinrichtung mit Mittelarmlehne hinten ausbauen.

- Abdeckrahmen für Durchladeeinrichtung ausbauen.

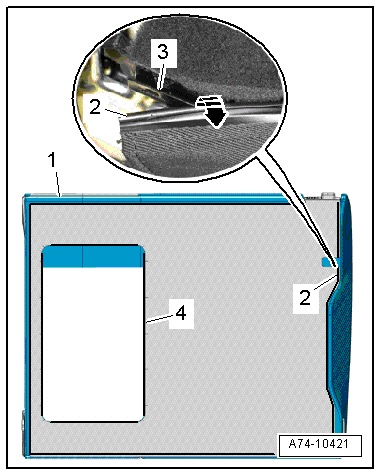

- An der Verriegelung beginnend, die Kederleiste -2- für Lehnenbezug mit einem Schraubendreher umlaufend vom Lehnenrahmen -3- abhebeln -Pfeil-.

- Kederleiste -4- für Lehnenbezug mit einem Schraubendreher umlaufend von der Durchladeeinrichtung abhebeln.

- Kopfstützenführungen hinten ausbauen.

- Lehnenbezug -1- mit Lehnenpolster vom Lehnenrahmen abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

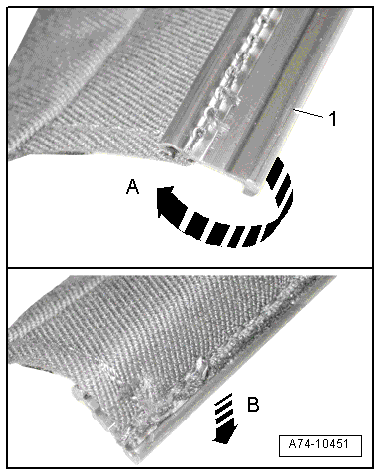

- Kederleiste -1- um 90º nach innen umschlagen -Pfeil A-.

- Die seitlichen Kederleisten in die Nuten am Lehnenrahmen einhängen -Pfeil B-.

- Einfassrahmen im Kopfstützenbereich am Lehnenrahmen einhängen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Zwischenpolster aus- und einbauen (Lehne mit Durchladeeinrichtung)

Ausbauen

- Klappe für Durchladeeinrichtung nach vorn klappen.

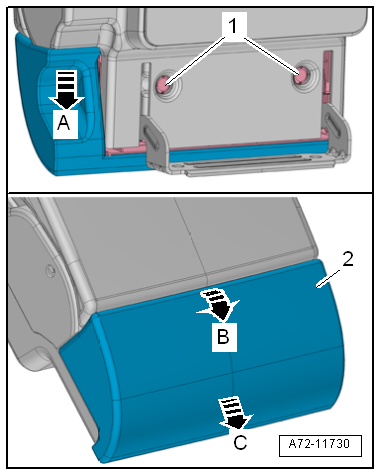

- Rastnasen -1- mit einem Schraubendreher entriegeln und gleichzeitig Zwischenpolster -2- bis Anschlag nach unten drücken -Pfeil A-.

- Zwischenpolster oben etwas anheben -Pfeil B- und gleichzeitig nach unten von der Klappe für Durchladeeinrichtung aushängen -Pfeil C-.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Bezug und Polster Sitzbank trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

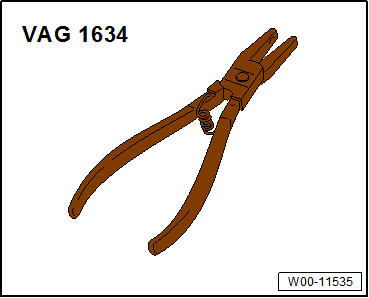

  • Polsterklammerzange -V.A.G 1634-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Bezug und Polster Sitzbank ausbauen.

- Sitzbezug -3- so weit wie möglich vom Sitzpolster -2- abziehen.

- Polsterklammern -1- mit einer Zange durchtrennen.

- Sitzbezug und Sitzpolster trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Den Sitzbezug nach dem Einbau auf faltenfreien Sitz prüfen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Bezug und Polster Rücksitzlehne trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Polsterklammerzange -V.A.G 1634-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Lehnenbezug mit Lehnenpolster für Rücksitzlehne ausbauen.

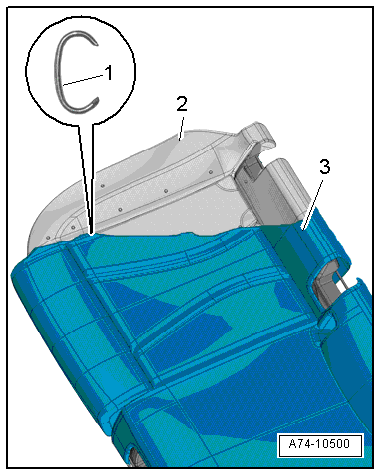

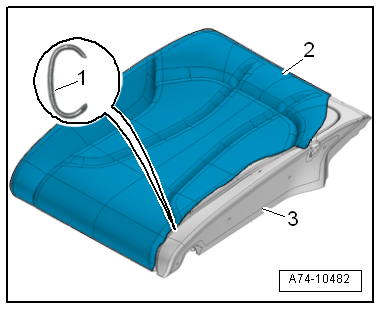

- Lehnenbezug -2- so weit wie möglich vom Lehnenpolster -3- abziehen.

- Polsterklammern -1- mit einer Zange durchtrennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Den Sitzbezug nach dem Einbau auf faltenfreien Sitz prüfen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Sitz-Heizelement aus- und einbauen

Ausbauen

- Bezug und Polster für Sitzbank trennen.

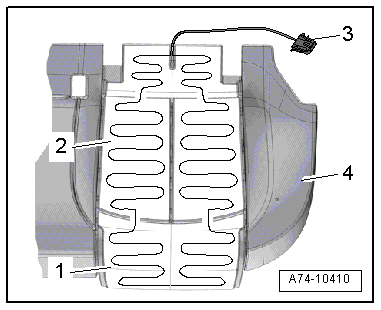

- Elektrische Leitung -3- unmittelbar am alten Heizelement -2- abtrennen.

Hinweis

Das alte Heizelement verbleibt am Sitzpolster und wird mit dem neuen Heizelement überklebt.

Einbauen

- Neue Heizelemente auf dem Sitzpolster ausrichten.

- Schutzfolien nacheinander vom Heizelement abziehen, dabei Heizelement nicht beschädigen.

- Heizelement in der Reihenfolge -2-, -1- deckungsgleich mit dem alten Heizelement und faltenfrei verkleben.

- Verbindungsleitung zum Heizelement in den Grund der Spalten legen.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Lehnen-Heizelement aus- und einbauen

Ausbauen

- Bezug und Polster für Rücksitzlehne trennen.

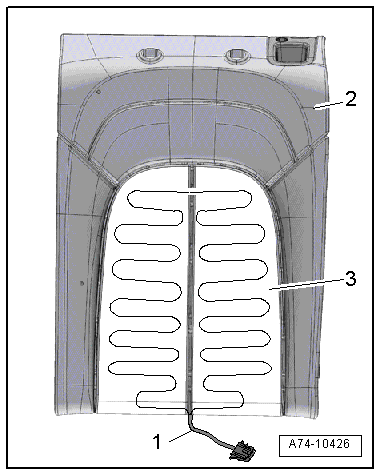

- Elektrische Leitung -1- unmittelbar am alten Heizelement -3- abschneiden.

Hinweis

Das alte Heizelement verbleibt am Lehnenpolster -2- und wird mit dem neuen Heizelement überklebt.

Einbauen

- Neues Heizelement auf dem Lehnenpolster ausrichten.

- Schutzfolie vom Heizelement abziehen, dabei Heizelement nicht beschädigen.

- Heizelement deckungsgleich mit dem alten Heizelement und faltenfrei verkleben.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

    Bezüge und Polster Vordersitze
