VW Passat Reparaturanleitung: Abdeckstellen
Abdeckstellen der Karosserie vorn

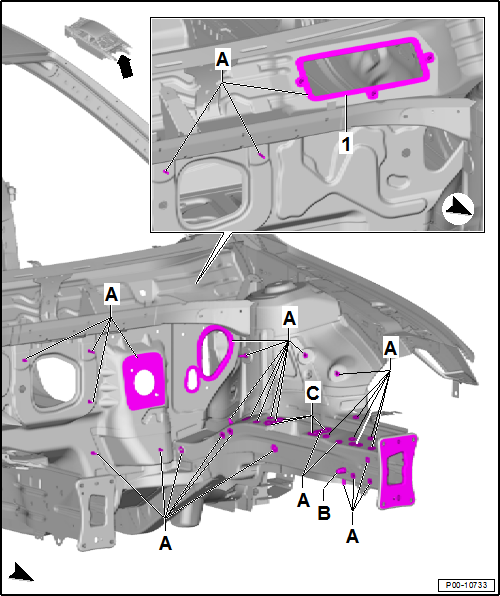

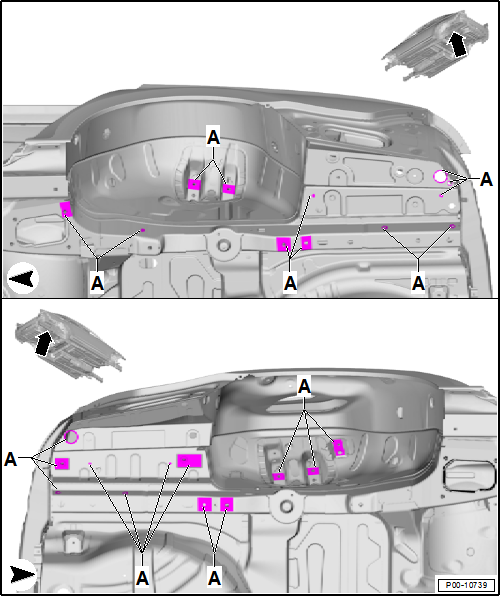

Ansicht Radhaus links, Stirnwand/Wasserkasten
A- Gewinde und Anlageflächen frei von Dichtmasse
B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
C- Anlageflächen frei von Dichtmasse, Gewinde gewachst
- Abweichung
"Rechtslenker"
- Gewinde und Anlageflächen frei von Dichtmasse

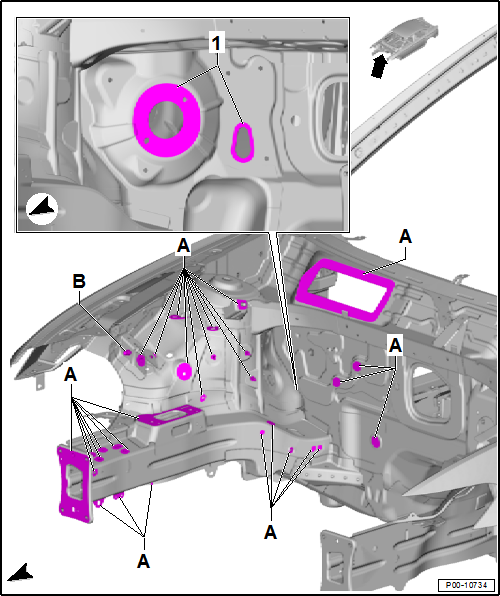

Ansicht Radhaus rechts, Stirnwand/Wasserkasten
A- Gewinde und Anlageflächen frei von Dichtmasse
B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
- Abweichung
"Rechtslenker"
- Gewinde und Anlageflächen frei von Dichtmasse

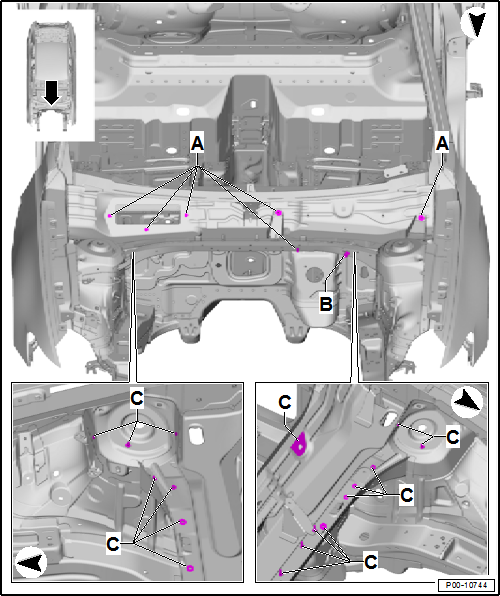

Ansicht Stirnwand/Wasserkasten
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack
- Anlageflächen dürfen lackiert werden
B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
C- Gewinde und Anlageflächen frei von Dichtmasse

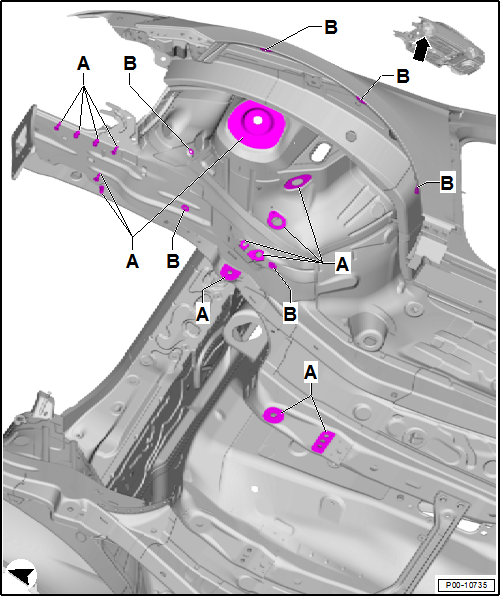

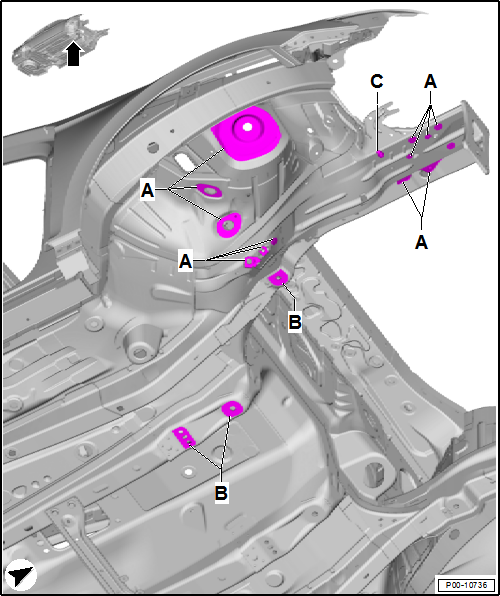

Ansicht Radhaus links unten
A- Anlageflächen frei von Dichtmasse, Gewinde gewachst
B- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack
- Anlageflächen dürfen lackiert werden
Ansicht Radhaus rechts unten
A- Gewinde und Anlageflächen frei von Dichtmasse
B- Anlageflächen frei von Dichtmasse, Gewinde gewachst
C- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
Abdeckstellen der Karosserie Mitte

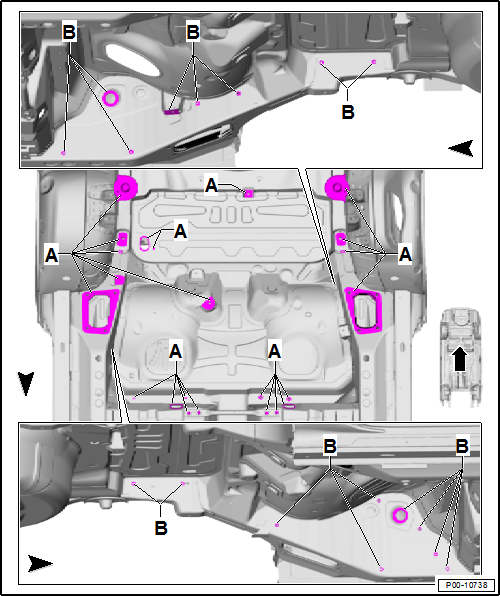

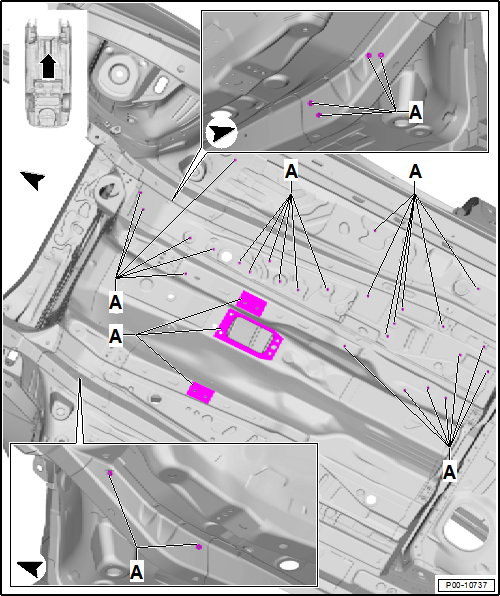

Ansicht Karosserie Mitte unten
A- Gewinde und Anlageflächen frei von Dichtmasse
Abdeckstellen der Karosserie hinten

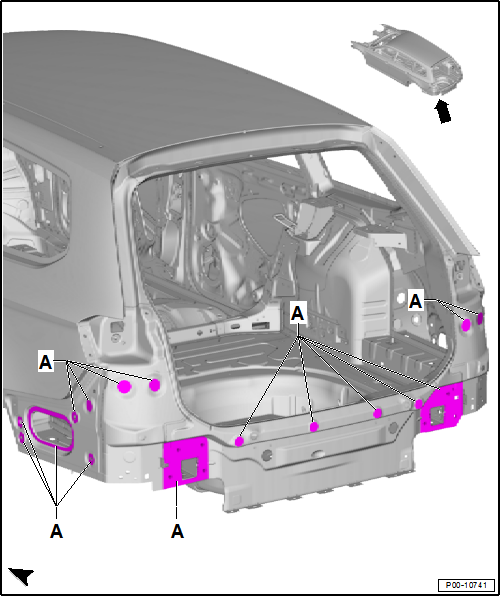

Ansicht Karosserie hinten
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack
- Anlageflächen dürfen lackiert werden
Ansicht Radhaus hinten, links und rechts
A- Anlageflächen frei von Dichtmasse, Gewinde gewachst

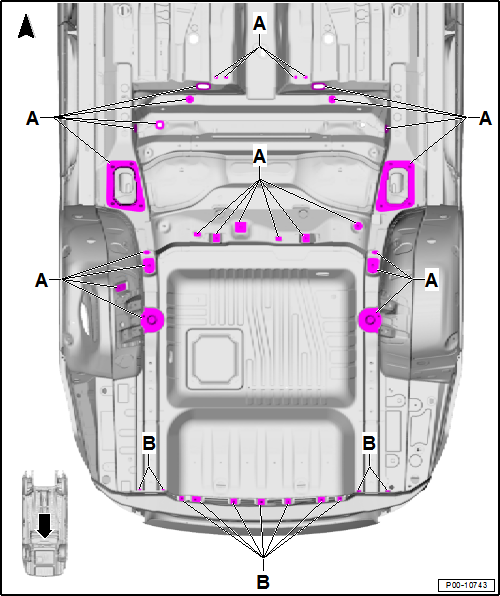

Abdeckstellen Unterboden hinten
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack, Gewinde gewachst
- Anlageflächen dürfen lackiert werden
B- Gewinde und Anlagefläche frei von Dichtmasse

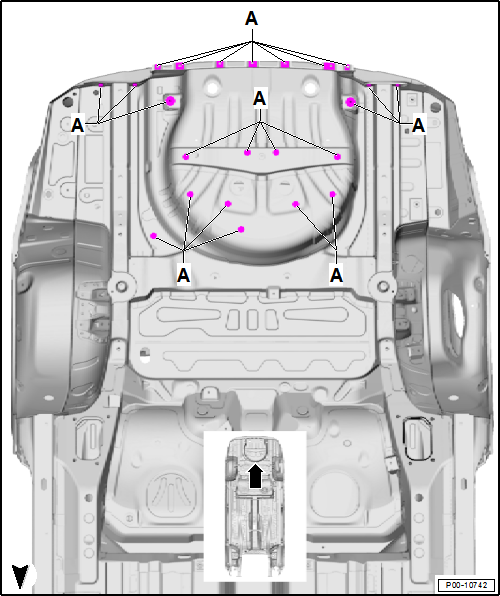

Abdeckstellen Kofferraumboden unten
A- Gewinde und Anlagefläche frei von Dichtmasse
Abdeckstellen Kofferraumboden unten, Fahrzeuge mit "Hybrid-Antrieb"
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack, Gewinde gewachst
- Anlageflächen dürfen lackiert werden
B- Gewinde und Anlagefläche frei von Dichtmasse
Symbolerklärungen
Schleifen
Durchschliffstellen
vermeiden
- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen,
um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.
