VW Passat Reparaturanleitung: Unterbodenschutz

Unterbodenschutz geschützte Bereiche, Karosserie Gesamtübersicht

Hinweis

  • In der Reparatur ist der Unterbodenschutz (Steinschlagschutz) in seiner Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
  • Wasserablauflöcher müssen frei bleiben.
  • Alle Gewindebolzen und Schweißmuttern mit M-Gewinde, sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Auftragen des Unterbodenschutzes funktionsfähig sein.

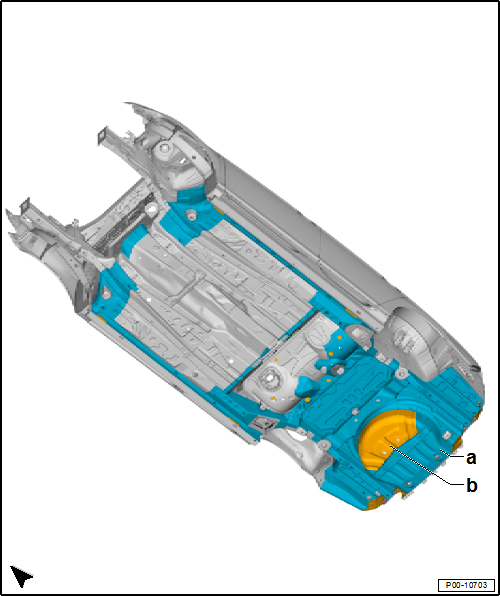

Ansicht Karosserie komplett, "Limousine/Variant"

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

a- Unterbodenschutz

  • Schichtstärke 0,3 mm

b- Unterbodenschutz

  • Schichtstärke 0,5 mm

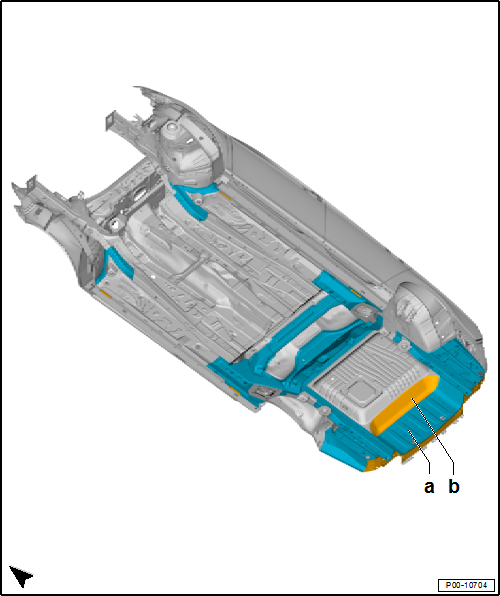

Ansicht Karosserie komplett, Fahrzeuge mit "Hybrid-Antrieb"

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

a- Unterbodenschutz

  • Schichtstärke 0,3 mm

b- Unterbodenschutz

  • Schichtstärke 0,5 mm

Unterbodenschutz geschützte Bereiche, Karosserie vorn

Hinweis

  • In der Reparatur ist der Unterbodenschutz (Steinschlagschutz) in seiner Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
  • Wasserablauflöcher müssen frei bleiben.
  • Alle Gewindebolzen und Schweißmuttern mit M-Gewinde, sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Auftragen des Unterbodenschutzes funktionsfähig sein.

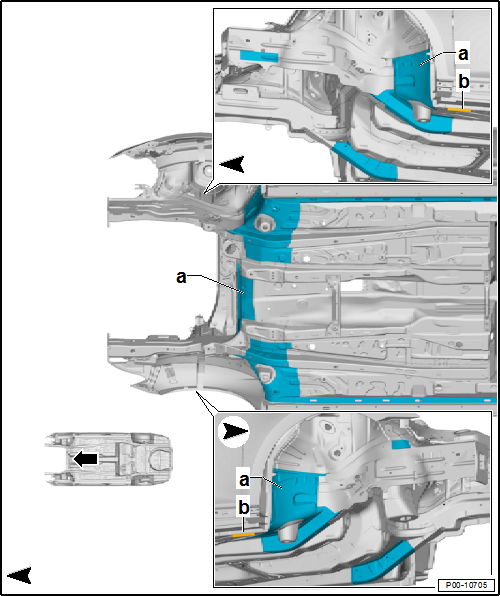

Ansicht Karosserie vorn

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

a- Unterbodenschutz

  • Schichtstärke 0,3 mm

b- Unterbodenschutz

  • Schichtstärke 0,5 mm

Unterbodenschutz geschützte Bereiche, Karosserie Mitte

Hinweis

  • In der Reparatur ist der Unterbodenschutz (Steinschlagschutz) in seiner Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
  • Wasserablauflöcher müssen frei bleiben.
  • Alle Gewindebolzen und Schweißmuttern mit M-Gewinde, sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Auftragen des Unterbodenschutzes funktionsfähig sein.

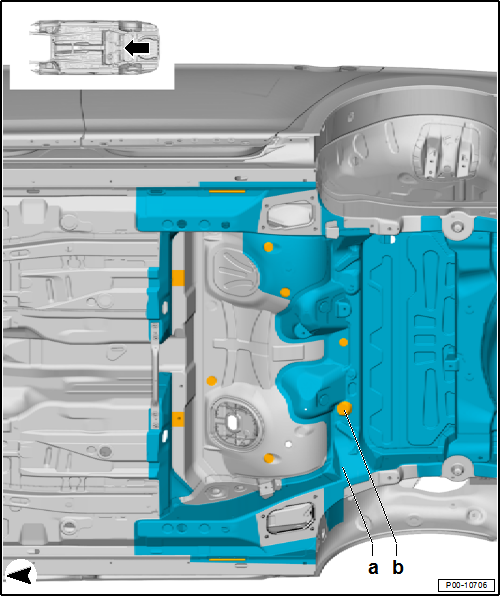

Ansicht Karosserie Mitte

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

a- Unterbodenschutz

  • Schichtstärke 0,3 mm

b- Unterbodenschutz

  • Schichtstärke 0,5 mm

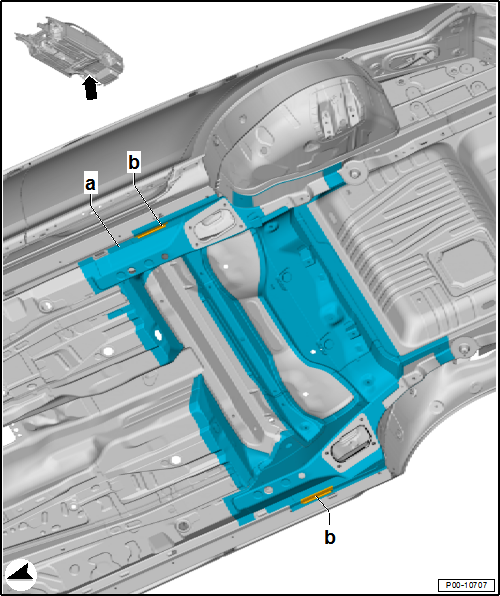

Ansicht Karosserie Mitte, Fahrzeuge mit "Hybrid-Antrieb"

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

a- Unterbodenschutz

  • Schichtstärke 0,3 mm

b- Unterbodenschutz

  • Schichtstärke 0,5 mm
    Nahtabdichtung
    Nahtabdichtung der Karosserie vorn Hinweis In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen. Um Beschädigun ...

    Hohlraumkonservierung
    Hohlraumkonservierung, Karosserie-Gesamtansicht Hinweis Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden. Ansicht Karosserie kompl ...
