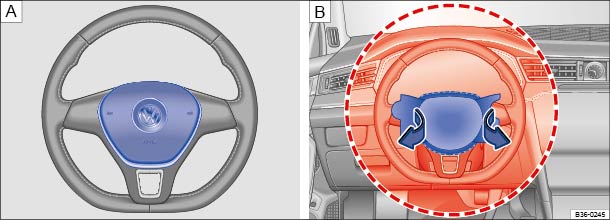

Abb. 87 Einbauort und Entfaltungsbereich des Fahrer-Frontairbags.

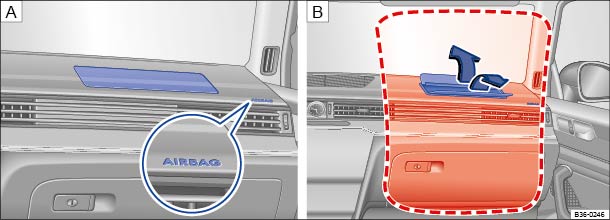

Abb. 88 Einbauort und Entfaltungsbereich des Beifahrer-Frontairbags.
Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise →Einleitung zum ThemaDas Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des Beifahrers bei Frontalkollisionen mit höherer Unfallschwere. Es muss immer der größtmögliche Abstand zum Frontairbag eingehalten werden → Sitzposition einstellen . Dadurch können sich die Frontairbags im Falle einer Auslösung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich im Lenkrad → Abb. 87 und der Frontairbag für den Beifahrer in der Instrumententafel → Abb. 88 . Die Airbageinbauorte sind durch die Schriftzüge AIRBAG gekennzeichnet.
Die rot eingerahmten Bereiche → Abb. 87 und → Abb. 88 werden von den auslösenden Frontairbags erfasst (Entfaltungsbereich). Deshalb dürfen in diesen Bereichen niemals Gegenstände abgelegt oder befestigt werden → . Die werkseitig montierten Anbauteile werden vom auslösenden Fahrer- und Beifahrer-Frontairbag nicht erfasst.
Beim Entfalten der Fahrer- und Beifahrer-Frontairbags werden die Airbagabdeckungen aus dem Lenkrad → Abb. 87 bzw. der Instrumententafel → Abb. 88 herausgeklappt.
Gefahr
Das Entfalten eines ausgelösten Airbags erfolgt in Sekundenbruchteilen und mit sehr hoher Geschwindigkeit.Warnung
Die Frontairbags entfalten sich vor dem Lenkrad → Abb. 87 und der Instrumententafel → Abb. 88 .VW Passat Reparaturanleitung > Radaufhängung vorn,
