VW Passat Reparaturanleitung: Abgasrohre/Schalldämpfer

Montageübersicht - Schalldämpfer

Passat, Passat Variant

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Halteschlaufe
    • bei Beschädigung ersetzen
  2. Aufhängung
    • bei Beschädigung ersetzen
  3. Schraube
    • 20 Nm
  4. Vorschalldämpfer
    • in Erstausrüstung Baueinheit mit Mittelschalldämpfer und Nachschalldämpfer. Im Reparaturfall einzeln zu ersetzen
    • aus- und einbauen
    • Abgasrohre/Schalldämpfer trennen
    • Abgasanlage spannungsfrei einrichten
  5. Mittelschalldämpfer

Hinweis

Bei Motorkennbuchstabe CZCA ist kein Mittelschalldämpfer verbaut.

  • in Erstausrüstung Baueinheit mit Mittelschalldämpfer und Nachschalldämpfer. Im Reparaturfall einzeln zu ersetzen
  • aus- und einbauen
  • Abgasrohre/Schalldämpfer trennen
  • Abgasanlage spannungsfrei einrichten
  1. Klemmhülse
    • 30 Nm
    • vor dem Festziehen Abgasanlage spannungsfrei einrichten
    • Einbaulage
    • Verschraubungen gleichmäßig festziehen
  2. Nachschalldämpfer
    • in Erstausrüstung Baueinheit mit Mittelschalldämpfer und Nachschalldämpfer. Im Reparaturfall einzeln zu ersetzen
    • aus- und einbauen
    • Abgasrohre/Schalldämpfer trennen
    • Abgasanlage spannungsfrei einrichten
  3. Aufhängung mit Halteschlaufe
    • bei Beschädigung ersetzen
  4. Schraube
    • 20 Nm

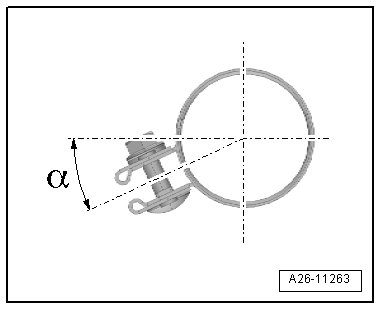

Einbaulage Klemmhülse

- Klemmhülse in der gezeigten Stellung einbauen.

  • Winkel -α- = etwa 20º.
  • Verschraubungen nach hinten.
  • Muttern nach oben.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

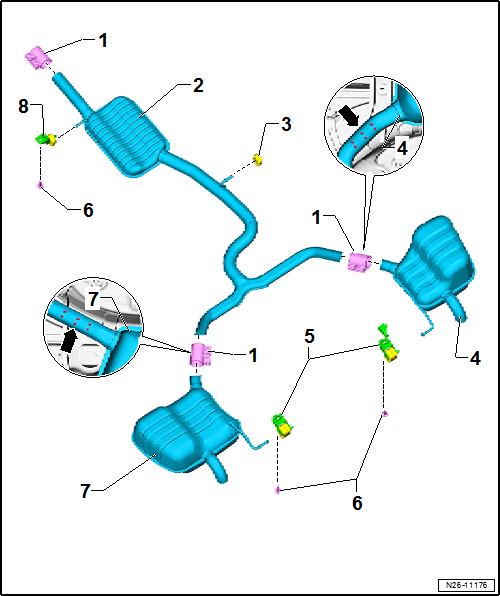

Passat Allrad, Passat Variant Allrad

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

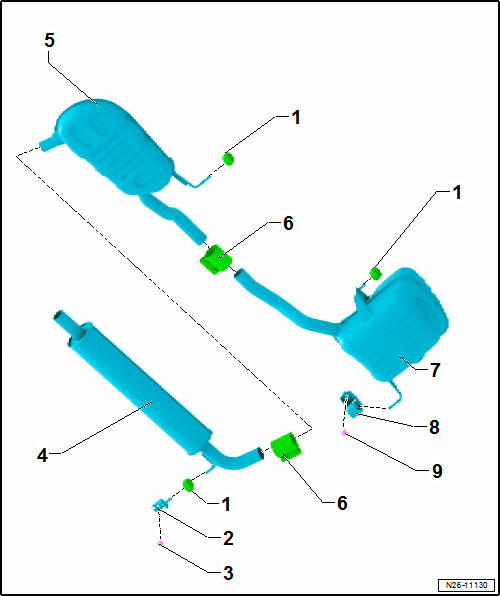

  1. Klemmhülse
    • 30 Nm
    • vor dem Festziehen Abgasanlage spannungsfrei einrichten
    • Einbaulage
    • Verschraubungen gleichmäßig festziehen
  2. Mittelschalldämpfer
    • in Erstausrüstung Baueinheit mit Mittelschalldämpfer und Nachschalldämpfer. Im Reparaturfall einzeln zu ersetzen
    • aus- und einbauen
    • Abgasrohre/Schalldämpfer trennen
    • Abgasanlage spannungsfrei einrichten
  3. Halteschlaufe
    • bei Beschädigung ersetzen
  4. Trennstelle Abgasrohr
    • in Erstausrüstung Baueinheit mit Mittelschalldämpfer und Nachschalldämpfer. Im Reparaturfall einzeln zu ersetzen
    • Abgasrohre/Schalldämpfer trennen
  5. Aufhängung mit Halteschlaufe
    • bei Beschädigung ersetzen
  6. Schraube
    • 20 Nm
  7. Trennstelle Abgasrohr
    • in Erstausrüstung Baueinheit mit Mittelschalldämpfer und Nachschalldämpfer. Im Reparaturfall einzeln zu ersetzen
    • Abgasrohre/Schalldämpfer trennen
  8. Aufhängung mit Halteschlaufe
    • bei Beschädigung ersetzen

Einbaulage Klemmhülse

- Klemmhülse in der gezeigten Stellung einbauen.

  • Winkel -α- = etwa 20º.
  • Verschraubungen nach hinten.
  • Muttern nach oben.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Schalldämpfer aus- und einbauen

Passat, Passat Variant

Ausbauen

- Wenn vorhanden, Unterbodenverkleidung hinten links ausbauen → Karosserie-Montagearbeiten Außen.

- Klemmhülse -Pfeil- lösen und nach hinten schieben.

Unfallgefahr durch hohes Gewicht der Schalldämpfer.Für folgende Arbeiten einen zweiten Mechaniker hinzuziehen.

- Abgasrohr trennen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

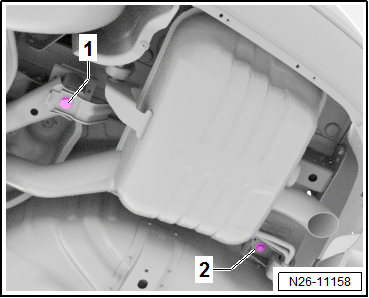

- Schrauben -1- und -2- herausdrehen.

- Nachschalldämpfer abnehmen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

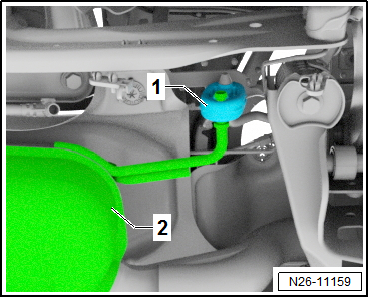

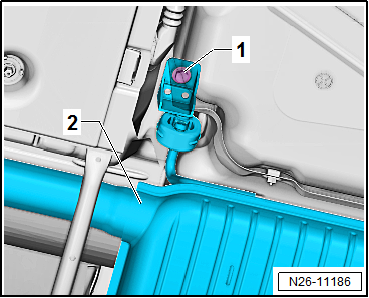

- Halteschlaufe -1- für Mittelschalldämpfer -2- aushängen.

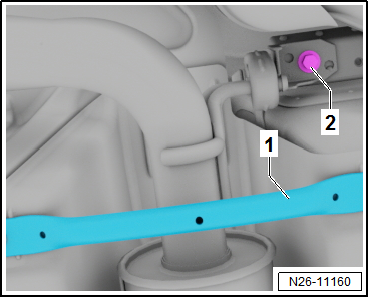

- Tunnelbrücke hinten -1- ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Schraube -2- herausdrehen.

- Vor- und Mittelschalldämpfer etwas nach vorn schieben und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Abgasanlage spannungsfrei einrichten.

Anzugsdrehmomente

  • "Montageübersicht - Schalldämpfer"
  • "Montageübersicht - Abgasreinigung"
  • → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Passat Allrad, Passat Variant Allrad

Ausbauen

- Wenn vorhanden, Unterbodenverkleidung hinten links ausbauen → Karosserie-Montagearbeiten Außen.

Unfallgefahr durch hohes Gewicht der Schalldämpfer.Für folgende Arbeiten einen zweiten Mechaniker hinzuziehen.

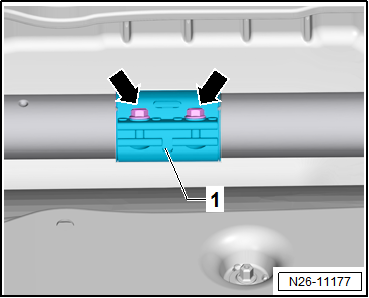

- Klemmhülse -Pfeile- lösen und nach vorn schieben.

Hinweis

  • In Erstausrüstung sind Mittelschalldämpfer und beide Nachschalldämpfer eine Baueinheit. Im Reparaturfall sind sie einzeln zu ersetzen.
  • Abgasrohr trennen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Schraube -1- herausdrehen und das Abgasrohr -2- auf der Tunnelbrücke ablegen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Halteschlaufe -Pfeil- vom Bolzen des Abgasrohrs -1- drücken.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

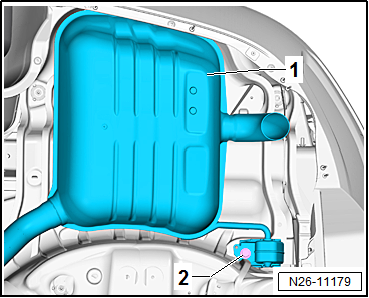

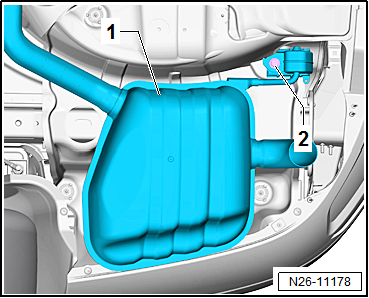

- Schraube -2- für den rechten Nachschalldämpfer -1- herausdrehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Schraube -2- für den linken Nachschalldämpfer -1- herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Abgasanlage spannungsfrei einrichten.

Anzugsdrehmomente

  • "Montageübersicht - Schalldämpfer"
  • "Montageübersicht - Abgasreinigung"
  • → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Abgasrohre/Schalldämpfer trennen

Passat, Passat Variant

  • Zum einzelnen Ersetzen des Vor-, Mittel oder Nachschalldämpfers sind im Verbindungsrohr Trennstellen vorgesehen.
  • Die Trennstellen sind durch Eindrückungen auf dem Umfang des Abgasrohrs gekennzeichnet.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

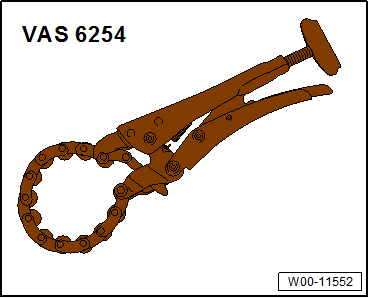

  • Kettenrohrabschneider -VAS 6254-

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

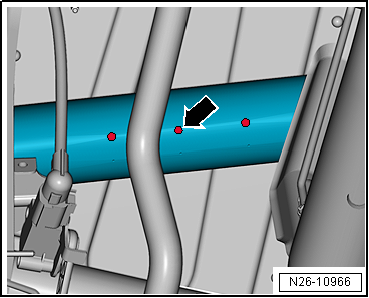

Trennstelle über der Hinterachse zwischen Mittel- und Nachschalldämpfer

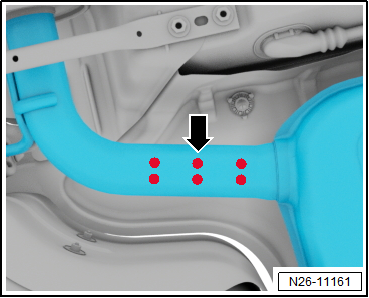

- Abgasrohr an der Trennstelle -Pfeil- rechtwinklig mit dem Kettenrohrabschneider -VAS 6254- trennen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

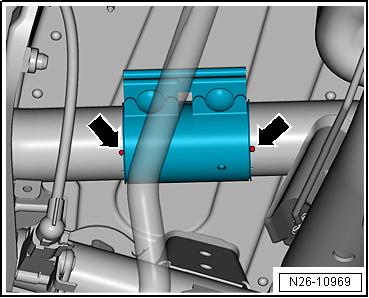

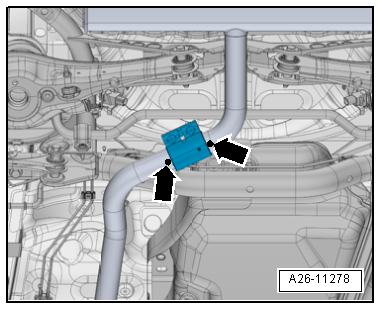

- Klemmhülse beim Einbau mittig zu den seitlichen Markierungen -Pfeile- positionieren.

- Klemmhülse einbauen.

Trennstelle zwischen Vor- und Nachschalldämpfer

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Abgasrohr an der Trennstelle -Pfeil- rechtwinklig mit dem Kettenrohrabschneider -VAS 6254- trennen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Klemmhülse beim Einbau mittig zu den seitlichen Markierungen -Pfeile- positionieren.

- Klemmhülse einbauen.

Anzugsdrehmomente

  • "Montageübersicht - Schalldämpfer"

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Passat Allrad, Passat Variant Allrad

- Zum einzelnen Ersetzen des Mittel oder Nachschalldämpfers sind im Verbindungsrohr Trennstellen vorgesehen.

- Die Trennstellen sind durch Eindrückungen auf dem Umfang des Abgasrohrs gekennzeichnet.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Kettenrohrabschneider -VAS 6254-

Arbeitsablauf

Trennstelle zwischen Mittelschalldämpfer und linkem Nachschalldämpfer

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

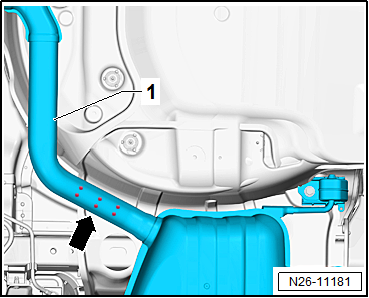

- Abgasrohr -1- an der Trennstelle -Pfeil- rechtwinklig mit dem Kettenrohrabschneider -VAS 6254- trennen.

Trennstelle zwischen Mittelschalldämpfer und rechtem Nachschalldämpfer

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Abgasrohr des Nachschalldämpfers-1- an der Trennstelle -Pfeil- rechtwinklig mit dem Kettenrohrabschneider -VAS 6254- trennen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

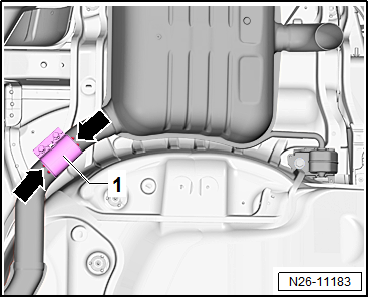

- Klemmhülse -1- beim Einbau mittig zu den seitlichen Markierungen -Pfeile- positionieren.

- Klemmhülse einbauen.

Anzugsdrehmomente

  • "Montageübersicht - Schalldämpfer"

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Abgasanlage spannungsfrei einrichten

Arbeitsablauf

  • Die Abgasanlage wird im kalten Zustand eingerichtet.

Hinweis

Der -Pfeil- zeigt in Fahrtrichtung.

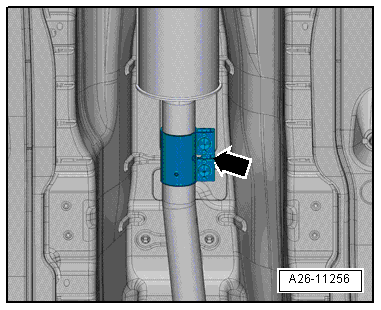

- Verschraubungen der Klemmhülse vorn -Pfeil- lösen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

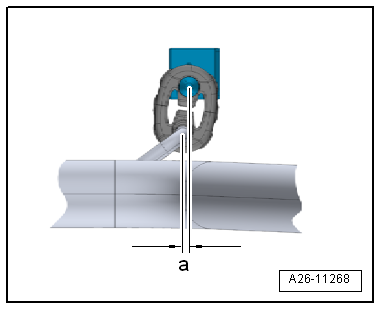

- Abgasanlage so weit nach vorn drücken, bis die Vorspannung an der Halteschlaufe am Abgasrohr -a- = 5 mm beträgt.

- Klemmhülse vorn einbauen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

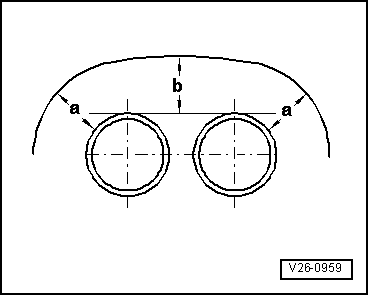

Abgasendrohre ausrichten

- Nachschalldämpfer so ausrichten, dass zwischen Stoßfängerausschnitt und Abgasendrohren ein gleichmäßiger Abstand -a- und-b- entsteht.

Fahrzeuge mit einem Abgasendrohr

- Nachschalldämpfer so ausrichten, dass zwischen Stoßfängerausschnitt und Abgasendrohr ein gleichmäßiger Abstand entsteht.

Alle Fahrzeuge

- Zum Ausmitteln der Abgasendrohre Aufhängung des Nachschalldämpfers lösen.

Anzugsdrehmomente

  • "Montageübersicht - Abgasreinigung"
  • "Montageübersicht - Schalldämpfer"

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Abgasanlage auf Dichtigkeit prüfen

Arbeitsablauf

- Motor starten und im Leerlauf drehen lassen.

- Abgasendrohre für die Dauer der Dichtigkeitsprüfung beispielsweise mit Lappen oder Stöpseln verschließen.

- Verbindungsstellen Abgaskrümmer an Zylinderkopf, Abgasturbolader an Abgasvorrohr usw. durch Abhören auf Dichtigkeit prüfen.

- Festgestellte Undichtigkeiten beseitigen.
