VW Passat Reparaturanleitung: Abgasreinigung

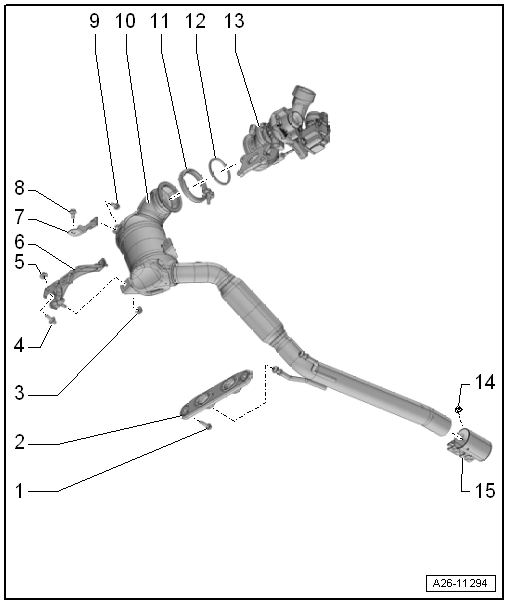

Montageübersicht - Abgasreinigung

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Schraube
    • 20 Nm
  2. Halter
    • bei Beschädigung ersetzen
  3. Mutter
    • Anzugsdrehmoment und -reihenfolge
  4. Schraube
    • 20 Nm
  5. Mutter
    • Anzugsdrehmoment und -reihenfolge
  6. Halter
  7. Halter
  8. Schraube
    • Anzugsdrehmoment und -reihenfolge
  9. Schraube
    • Anzugsdrehmoment und -reihenfolge
  10. Abgasvorrohr mit Katalysator
    • Entkopplungselement nicht mehr als 10º knicken - Beschädigungsgefahr
    • Entkopplungselement nicht auf Zug belasten
    • Drahtgeflecht am Entkopplungselement nicht beschädigen
    • Katalysator vor Stoß- und Schlagbeanspruchung schützen
    • aus- und einbauen
    • am Ersatzteil den Schutz für Entkopplungselement so spät wie möglich abbauen
    • Abgasanlage spannungsfrei einrichten
  11. Schraubschelle
    • ersetzen
    • Anzugsdrehmoment und -reihenfolge
  12. Dichtring
    • ersetzen
    • aus- und einbauen
  13. Abgasturbolader
  14. Mutter
    • 30 Nm
  15. Klemmhülse vorn
    • vor dem Festziehen Abgasanlage spannungsfrei einrichten
    • Einbaulage
    • Verschraubungen gleichmäßig festziehen

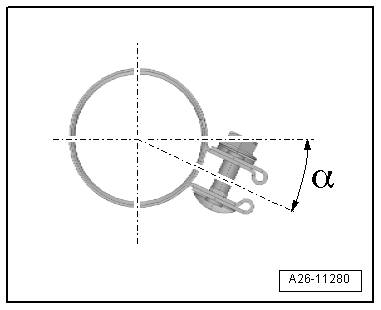

Einbaulage Klemmhülse vorn

- Klemmhülse in der gezeigten Stellung einbauen.

  • Winkel -α- = etwa 20º.
  • Verschraubung nach rechts.
  • Muttern nach oben.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

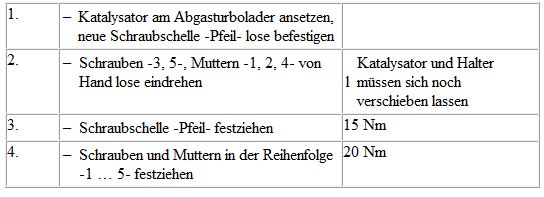

Katalysator einbauen - Anzugsdrehmoment und -reihenfolge

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Katalysator aus- und einbauen

Hinweis

Der Katalysator wird zusammen mit dem Abgasvorrohr ausgebaut.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Heißschraubenpaste

Ausbauen

Hinweis

Alle Kabelbinder beim Einbau wieder an der gleichen Stelle anbauen.

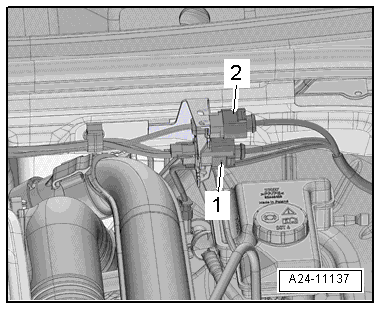

- Elektrische Steckverbindungen -1- und -2- aus dem Halter nehmen und trennen, elektrische Leitungen frei legen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

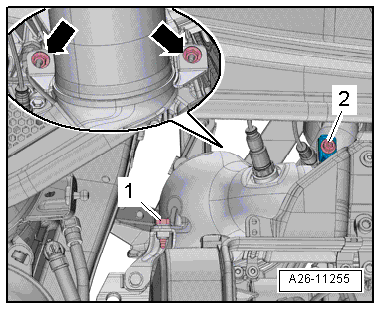

- Schraube -2- herausdrehen, Schraubschelle abnehmen.

- Schraube -1- und Muttern -Pfeile- herausdrehen.

Fahrzeuge mit Heizelement für Motorvorwärmung -Z97-

- Verriegelung -Pfeil- abclipsen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

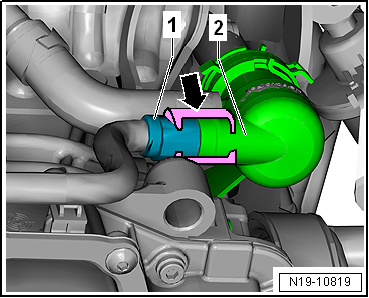

- Kabelsatz -1- am Heizelement für Motorvorwärmung -Z97--2- abziehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

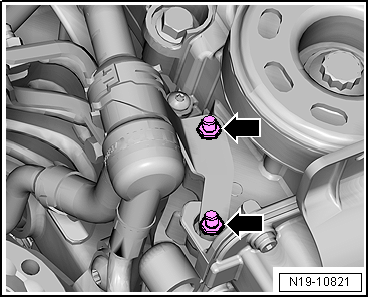

- Muttern -Pfeile- abschrauben, und das Heizelement für Motorvorwärmung -Z97- mit Halter abnehmen.

Fortsetzung für alle Fahrzeuge

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

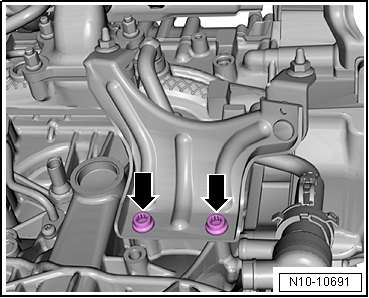

- Die Schrauben -Pfeile- des Halters herausdrehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

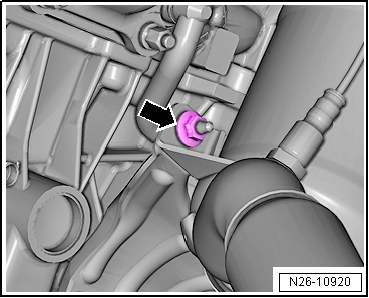

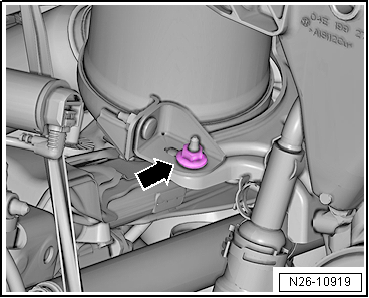

- Die Mutter rechts -Pfeil- des Halters herunterdrehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Die Mutter links -Pfeil- des Halters herunterdrehen.

- Tunnelbrücke ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Schrauben -Pfeile- herausdrehen.

- Elektrische Steckverbindung aus dem Halter nehmen und elektrische Leitung zur Lambdasonde frei legen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

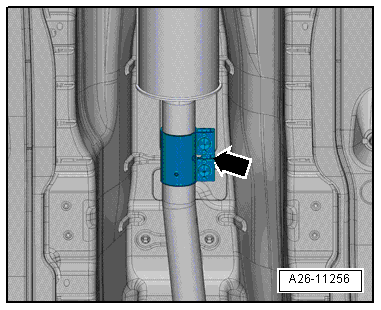

- Klemmhülse -Pfeil- lösen und nach hinten schieben.

Fahrzeuge mit Allradantrieb

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

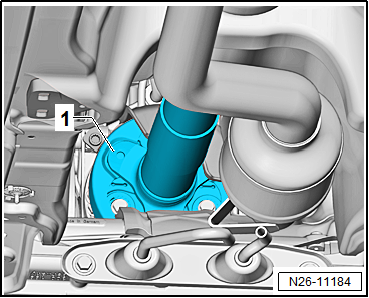

- Gelenkscheibe der Kardanwelle -1- am Winkelgetriebe abschrauben → Achsantrieb, Ausgleichsgetriebe.

- Schrauben-Pfeile- herausdrehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

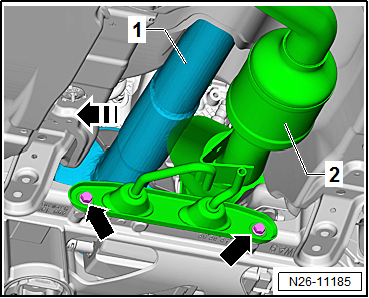

- Kardanwelle -1- in -Pfeilrichtung- bis zum Anschlag drücken.

- Katalysator mit Abgasvorrohr -2- nach unten abnehmen.

Fortsetzung für alle Fahrzeuge

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

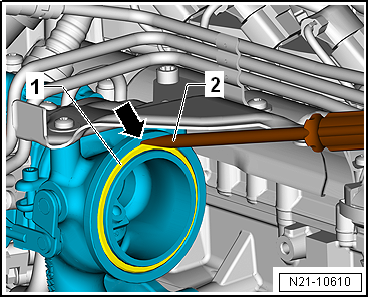

- Schraubendreher -2- in die Aussparung -Pfeil- vom Abgasturbolader schieben und den Dichtring -1- heraushebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Dichtring und selbstsichernde Muttern ersetzen.
  • Stiftschrauben und Schrauben des Katalysators mit Heißschraubenpaste bestreichen, Heißschraubenpaste.

- Abgasanlage spannungsfrei einrichten.

Anzugsdrehmomente

  • "Katalysator einbauen - Anzugsdrehmoment und -reihenfolge"
  • "Montageübersicht - Abgasreinigung"
  • → Karosserie-Montagearbeiten Außen.
