VW Passat Reparaturanleitung: Entsorgung

Gasdruckstoßdämpfer vorn entgasen und entleeren

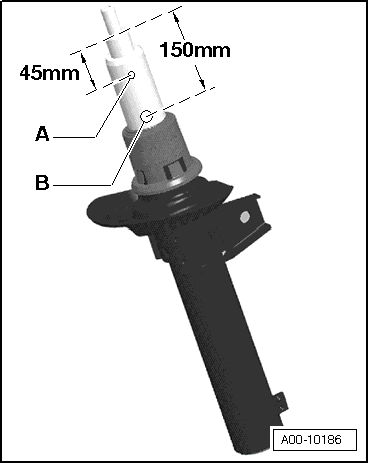

Gasdruckstoßdämpfer vorn entgasen und entleeren, Stoßdämpfer konventionell

- Den Gasdruckstoßdämpfer senkrecht mit der Kolbenstange nach unten zeigend in den Schraubstock einspannen.

ACHTUNG!

Während des Bohrvorgangs ist eine Schutzbrille zu tragen.

- Ein Loch Ø 3 mm -A- durch das Stoßdämpferaußenrohr bohren.

Hinweis

Beim Durchbohren entweicht Gas.

- Weiter bohren, bis das innen liegende Rohr durchbohrt ist (ca. 25 mm tief).

- Ein zweites Loch Ø 6 mm -B- durch das Stoßdämpferaußenrohr und Stoßdämpferinnenrohr bohren.

- Den Dämpfer über einen Ölauffangbehälter halten. Die Kolbenstange mehrmals über den gesamten Hub hin und her bewegen, bis kein Öl mehr austritt.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

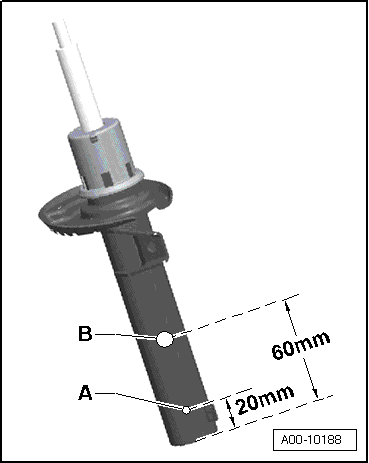

Gasdruckstoßdämpfer vorn entgasen und entleeren, Stoßdämpfer DCC

- Den Gasdruckstoßdämpfer senkrecht in den Schraubstock einspannen.

ACHTUNG!

Während des Bohrvorgangs ist eine Schutzbrille zu tragen.

- Ein Loch Ø 3 mm -A- durch das Stoßdämpferaußenrohr bohren.

Hinweis

Beim Durchbohren entweicht Gas.

- Weiter bohren, bis das innen liegende Rohr durchbohrt ist (ca. 25 mm tief).

- Ein zweites Loch Ø 6 mm -B- durch das Stoßdämpferaußenrohr und Stoßdämpferinnenrohr bohren.

- Den Dämpfer über einen Ölauffangbehälter halten. Die Kolbenstange mehrmals über den gesamten Hub hin und her bewegen, bis kein Öl mehr austritt.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Gasdruckstoßdämpfer hinten entgasen und entleeren

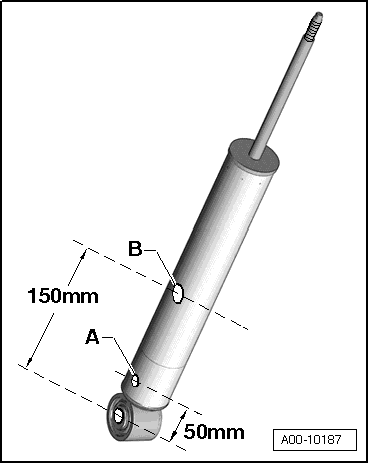

Gasdruckstoßdämpfer hinten entgasen und entleeren, Stoßdämpfer konventionell

- Den Gasdruckstoßdämpfer senkrecht in den Schraubstock einspannen.

ACHTUNG!

Während des Bohrvorgangs ist eine Schutzbrille zu tragen.

- Ein Loch Ø 3 mm -A- durch das Stoßdämpferaußenrohr bohren.

Hinweis

Beim Durchbohren entweicht Gas.

- Weiter bohren, bis das innen liegende Rohr durchbohrt ist (ca. 25 mm tief).

- Ein zweites Loch Ø 6 mm -B- durch das Stoßdämpferaußenrohr und Stoßdämpferinnenrohr bohren.

- Den Dämpfer über einen Ölauffangbehälter halten. Die Kolbenstange mehrmals über den gesamten Hub hin und her bewegen, bis kein Öl mehr austritt.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Gasdruckstoßdämpfer hinten entgasen und entleeren, Stoßdämpfer DCC

- Den Gasdruckstoßdämpfer senkrecht in den Schraubstock einspannen.

ACHTUNG!

Während des Bohrvorgangs ist eine Schutzbrille zu tragen.

- Ein Loch Ø 3 mm -A- durch das Stoßdämpferaußenrohr bohren.

Hinweis

Beim Durchbohren entweicht Gas.

- Weiter bohren, bis das innen liegende Rohr durchbohrt ist (ca. 25 mm tief).

- Ein zweites Loch Ø 6 mm -B- durch das Stoßdämpferaußenrohr und Stoßdämpferinnenrohr bohren.

- Den Dämpfer über einen Ölauffangbehälter halten. Die Kolbenstange mehrmals über den gesamten Hub hin und her bewegen, bis kein Öl mehr austritt.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung
