VW Passat Reparaturanleitung: Automatische Distanzregelung

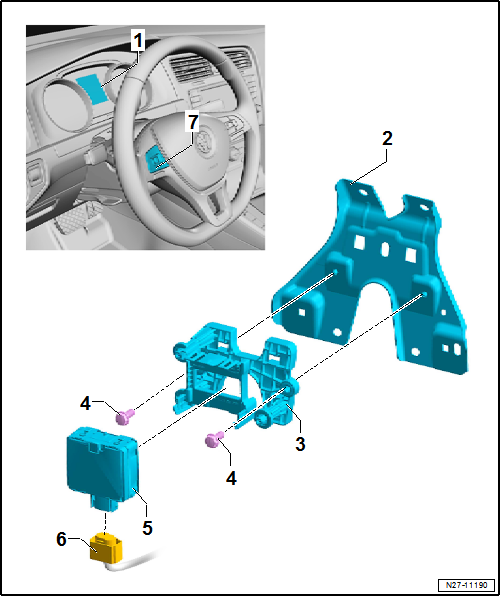

Einbauorteübersicht - Automatische Distanzregelung

Volkswagen Passat. Elektrische Anlage

  1. Schalttafeleinsatz -KX2-
    • mit Steuergerät im Schalttafeleinsatz -J285-
  2. Stütze, Schlossträger
    • → Karosserie-Montagearbeiten Außen
  3. Halteplatte mit Adapterrahmen
    • aus- und einbauen
    • dient als Aufnahme für Steuergerät für Abstandsregelung -J428-
    • mit Einstellschrauben des Steuergeräts für Abstandsregelung -J428-
  4. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 8 Nm
  5. Steuergerät für Abstandsregelung -J428-
    • aus- und einbauen
    • kalibrieren
  6. Elektrische Steckverbindung
  7. Taster für automatische Distanzregelung -E357-
    • ist im Multifunktionslenkrad integriert
    • aus- und einbauen → Kommunikation

Steuergerät für die automatische Distanzregelung aus- und einbauen

Steuergerät für die automatische Distanzregelung aus- und einbauen, mit Halteplatte und Adapterrahmen

Hinweis

Wenn das Steuergerät für Abstandsregelung -J428- ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

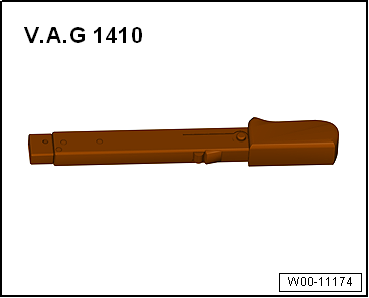

  • Drehmomentschlüssel -V.A.G 1410-

Ausbauen

- Kühlergrill ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. Elektrische Anlage

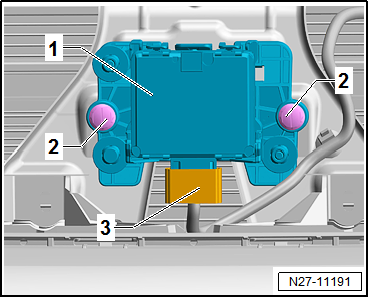

- Schrauben -2- herausdrehen.

- Steuergerät für Abstandsregelung -J428--1- mit Halteplatte und Adapterrahmen abnehmen.

- Elektrische Steckverbindung -3- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Automatische Distanzregelung kalibrieren.

Anzugsdrehmomente

  • "Einbauorteübersicht - Automatische Distanzregelung"

Volkswagen Passat. Elektrische Anlage

Steuergerät für die automatische Distanzregelung aus- und einbauen, vom Adapterrahmen

Hinweis

Wenn das Steuergerät für Abstandsregelung -J428- ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

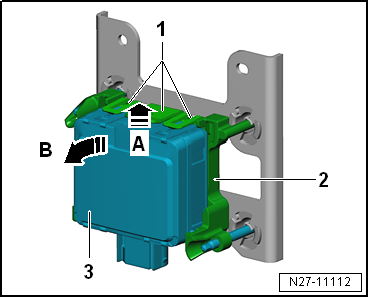

- Steuergerät für Abstandsregelung -J428- ausbauen.

- Verriegelungen -1- in Pfeilrichtung -A- lösen.

- Steuergerät für Abstandsregelung -J428--3- in Pfeilrichtung -B- herausklappen.

- Steuergerät für Abstandsregelung -J428--3- vom Adapterrahmen -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Automatische Distanzregelung kalibrieren.

Volkswagen Passat. Elektrische Anlage

Automatische Distanzregelung kalibrieren

Bedingungen

- Bei den folgenden Bedingungen muss das Steuergerät für Abstandsregelung -J428- kalibriert werden:

  • Steuergerät für Abstandsregelung -J428- wurde aus- und eingebaut bzw. ersetzt.
  • Anstoßen an das Steuergerät für Abstandsregelung -J428- bei unvorsichtiger Montage der Stoßfängerabdeckung vorn.
  • Beschädigung an der Stoßfängerabdeckung vorn durch einen Auffahrunfall oder Ähnliches.
  • Stoßfängerträger vorn wurde aus- und eingebaut bzw. ersetzt.
  • Spur an der Hinterachse wurde eingestellt.

Hinweis

  • Zu große horizontale Verstellung des Steuergeräts für Abstandsregelung -J428- führt dazu, dass sich die Funktionen ACC/FrontAssist dauerhaft abschalten. Dies wird durch folgende Meldung im Schalttafeleinsatz -KX2- angezeigt: ACC / FrontAssist nicht verfügbar.
  • Eingeschränkte Sensorsicht durch Sensorverschmutzung oder Witterungseinfluss, z. B. starker Regen, Schneefall, Sensorvereisung, etc. führt zu einer temporären Nichtverfügbarkeit der Funktionen ACC / FrontAssist. Dies wird durch folgende Meldung im Schalttafeleinsatz -KX2- angezeigt: ACC / FrontAssist: keine Sensorsicht.

- Automatische Distanzregelung kalibrieren → Fahrwerk, Achsen, Lenkung.
