VW Passat Reparaturanleitung: Parklenkassistent

Montageübersicht - Parklenkassistent

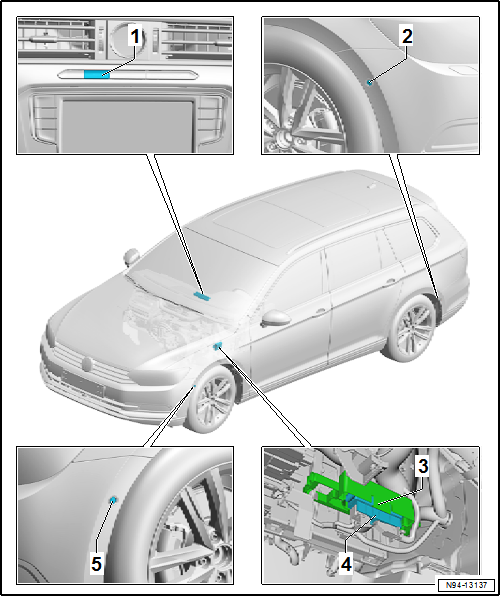

Montageübersicht - Parklenkassistent, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Taster für Parklenkassistent -E581-
    • aus- und einbauen
  2. Geber für Parklenkassistent hinten
    • Geber für Parklenkassistent hinten links -G716-
    • Geber für Parklenkassistent hinten rechts -G717-
    • aus- und einbauen
  3. Halter
    • für Steuergerät für Einparkhilfe -J446-
    • aus- und einbauen
  4. Steuergerät für Parklenkassistent -J791-
    • aus- und einbauen
  5. Geber vorn für Parklenkassistent
    • Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-
    • Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-
    • aus- und einbauen

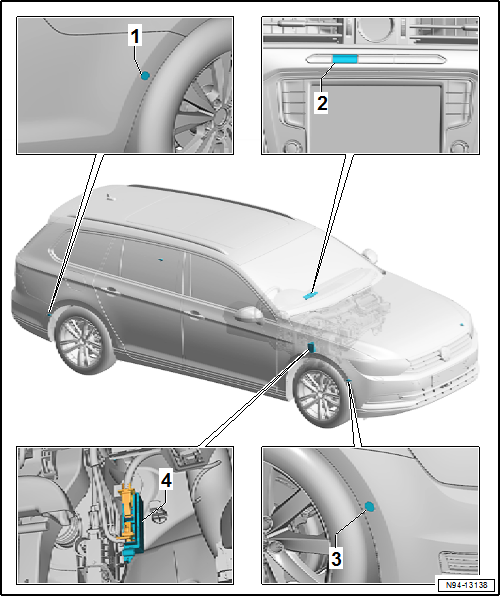

Montageübersicht - Parklenkassistent, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Geber für Parklenkassistent hinten
    • Geber für Parklenkassistent hinten links -G716-
    • Geber für Parklenkassistent hinten rechts -G717-
    • aus- und einbauen
  2. Taster für Parklenkassistent -E581-
    • aus- und einbauen
  3. Geber vorn für Parklenkassistent
    • Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-
    • Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-
    • aus- und einbauen
  4. Steuergerät für Parklenkassistent -J791-
    • aus- und einbauen

Steuergerät für Parklenkassistent -J791- aus- und einbauen

- Steuergerät für Parklenkassistent -J791- aus- und einbauen "Steuergerät für Einparkhilfe -J446- aus- und einbauen".

Geber vorn aus- und einbauen

Ausbauen

- Radhausschale vorn ausbauen → Karosserie-Montagearbeiten Außen.

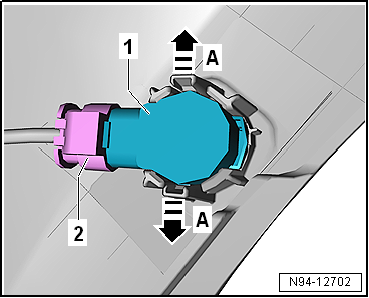

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Beim Einstecken des Gebers in den Geberhalter auf den richtigen Sitz des Entkopplungsrings (schwarzer Silikonring) auf dem Geberkopf achten.
  • Beide Rastbügel des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

Volkswagen Passat. Elektrische Anlage

Geber hinten aus- und einbauen

Ausbauen

- Radhausschale hinten ausbauen → Karosserie-Montagearbeiten Außen.

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Beim Einstecken des Gebers in den Geberhalter auf den richtigen Sitz des Entkopplungsrings (schwarzer Silikonring) auf dem Geberkopf achten.
  • Beide Rastbügel des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

Volkswagen Passat. Elektrische Anlage
