VW Passat Reparaturanleitung: Einparkhilfe

Montageübersicht - Einparkhilfe

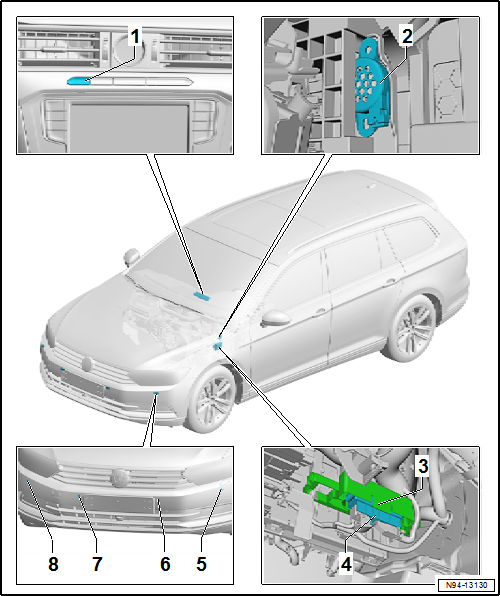

Montageübersicht - Einparkhilfe vorn, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Taster für Einparkhilfe -E266-
    • aus- und einbauen
  2. Warnsummer für Einparkhilfe vorn -H22-
    • nur bei 8-Kanal-Einparkhilfe
    • aus- und einbauen
  3. Halter
    • für Steuergerät für Einparkhilfe -J446-
    • aus- und einbauen
  4. Steuergerät für Einparkhilfe -J446-
    • aus- und einbauen
  5. Geber für Einparkhilfe vorn links -G255-
    • aus- und einbauen
  6. Geber für Einparkhilfe vorn Mitte links -G254-
    • aus- und einbauen
  7. Geber für Einparkhilfe vorn Mitte rechts -G253-
    • aus- und einbauen
  8. Geber für Einparkhilfe vorn rechts -G252-
    • aus- und einbauen

Montageübersicht - Einparkhilfe vorn, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Taster für Einparkhilfe -E266-
    • aus- und einbauen
  2. Warnsummer für Einparkhilfe vorn -H22-
    • nur bei 8-Kanal-Einparkhilfe
    • aus- und einbauen
  3. Geber für Einparkhilfe vorn links -G255-
    • aus- und einbauen
  4. Geber für Einparkhilfe vorn Mitte links -G254-
    • aus- und einbauen
  5. Geber für Einparkhilfe vorn Mitte rechts -G253-
    • aus- und einbauen
  6. Geber für Einparkhilfe vorn rechts -G252-
    • aus- und einbauen
  7. Steuergerät für Einparkhilfe -J446-
    • aus- und einbauen

Montageübersicht - Einparkhilfe hinten, Limousine

Volkswagen Passat. Elektrische Anlage

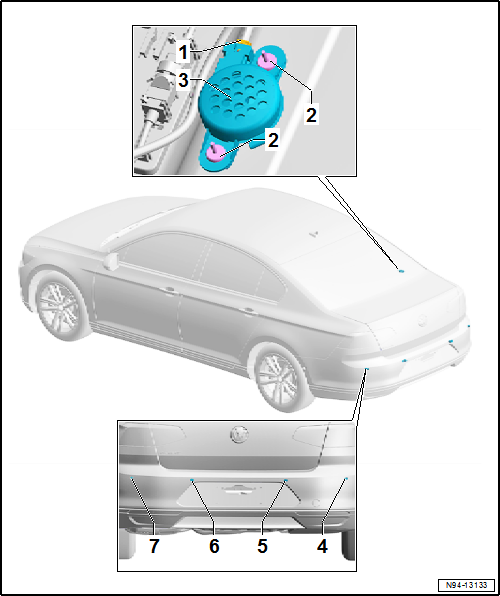

  1. Elektrische Steckverbindung
  2. Spreizclip
  3. Warnsummer für Einparkhilfe hinten -H15-
    • aus- und einbauen
  4. Geber für Einparkhilfe hinten rechts -G206-
    • aus- und einbauen
  5. Geber für Einparkhilfe hinten Mitte rechts -G205-
    • aus- und einbauen
  6. Geber für Einparkhilfe hinten Mitte links -G204-
    • aus- und einbauen
  7. Geber für Einparkhilfe hinten links -G203-
    • aus- und einbauen

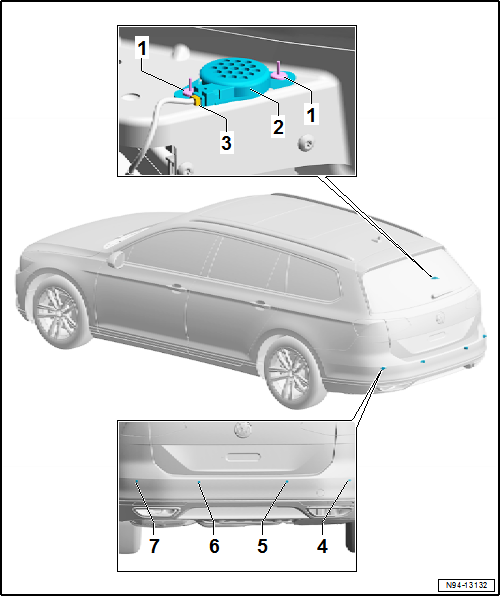

Montageübersicht - Einparkhilfe hinten, Variant

Volkswagen Passat. Elektrische Anlage

  1. Spreizclip
  2. Warnsummer für Einparkhilfe hinten -H15-
    • aus- und einbauen
  3. Elektrische Steckverbindung
  4. Geber für Einparkhilfe hinten rechts -G206-
    • aus- und einbauen
  5. Geber für Einparkhilfe hinten Mitte rechts -G205-
    • aus- und einbauen
  6. Geber für Einparkhilfe hinten Mitte links -G204-
    • aus- und einbauen
  7. Geber für Einparkhilfe hinten links -G203-
    • aus- und einbauen

Steuergerät für Einparkhilfe -J446- aus- und einbauen

Steuergerät für Einparkhilfe -J446- aus- und einbauen, Linkslenker

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

- Elektrische Steckverbindungen -1- und -2- trennen.

Volkswagen Passat. Elektrische Anlage

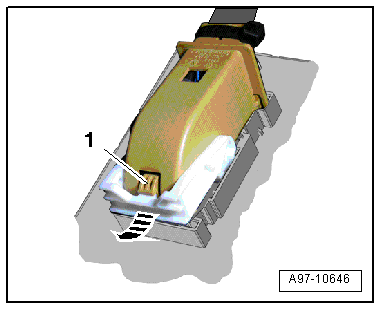

- Dazu Sicherungsraste -1- drücken, Haltebügel in -Pfeilrichtung- schwenken und Stecker abziehen.

Volkswagen Passat. Elektrische Anlage

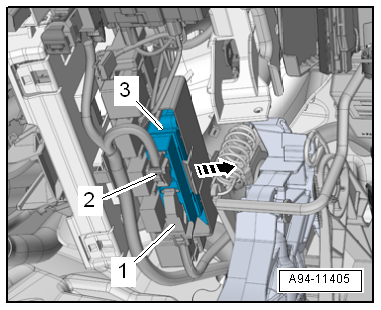

- Halteraste entriegeln -Pfeil-, Steuergerät -3- nach unten aus dem Halter herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Steuergerät für Einparkhilfe -J446- aus- und einbauen, Rechtslenker

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

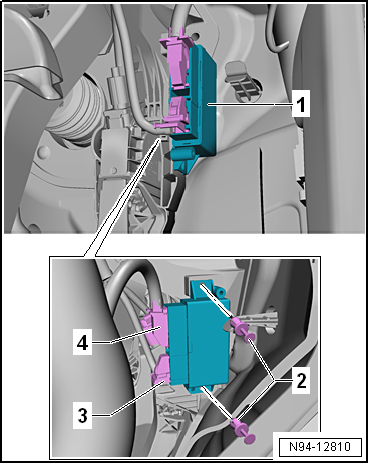

- Spreizniete -2- lösen und herausziehen.

- Steuergerät -1- nach unten abnehmen.

- Elektrische Steckverbindungen -3- und -4- trennen.

Volkswagen Passat. Elektrische Anlage

- Dazu Sicherungsraste -1- drücken, Haltebügel in -Pfeilrichtung- schwenken und Stecker abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Warnsummer für Einparkhilfe vorn -H22- aus- und einbauen

Warnsummer für Einparkhilfe vorn -H22- aus- und einbauen, Linkslenker

Ausbauen

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

- Mit einem schmalen Schraubendreher -1- den Warnsummer für Einparkhilfe vorn -H22--3- aus der Aufnahme -2- herausdrücken -Pfeil-.

- Warnsummer für Einparkhilfe vorn -H22- abnehmen.

- Elektrische Steckverbindung -4- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Warnsummer für Einparkhilfe vorn -H22- aus- und einbauen, Rechtslenker

Ausbauen

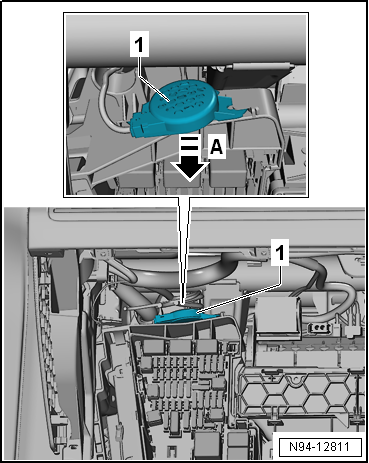

- Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen.

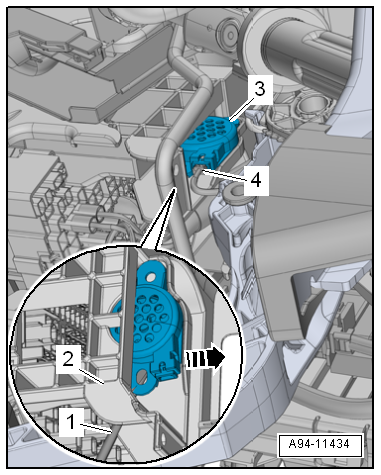

- Mit einem schmalen Schraubendreher den Warnsummer für Einparkhilfe vorn -H22--1- in Pfeilrichtung -A- aus der Aufnahme herausdrücken.

- Warnsummer für Einparkhilfe vorn -H22--1- abnehmen.

- Elektrische Steckverbindung entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Warnsummer für Einparkhilfe hinten -H15- aus- und einbauen

Warnsummer für Einparkhilfe hinten -H15- aus- und einbauen, Limousine

Ausbauen

- Hutablage ausbauen → Karosserie-Montagearbeiten Innen.

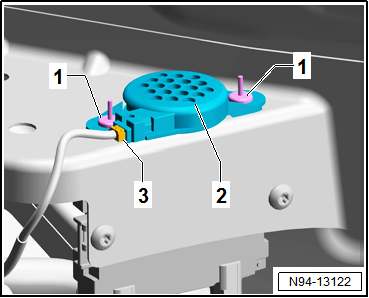

- Spreizclip -1- abhebeln.

- Warnsummer für Einparkhilfe hinten -H15--2- abnehmen.

- Elektrische Steckverbindung -3- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

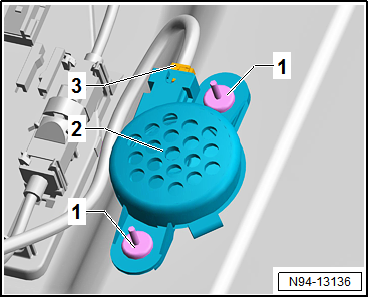

Warnsummer für Einparkhilfe hinten -H15- aus- und einbauen, Variant

Ausbauen

- Kofferraum-Seitenverkleidung rechts ausbauen → Karosserie-Montagearbeiten Innen.

- Spreizclip -1- abhebeln.

- Warnsummer für Einparkhilfe hinten -H15--2- abnehmen.

- Elektrische Steckverbindung -3- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Geber für Einparkhilfe vorn aus- und einbauen

Ausbauen

- Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen.

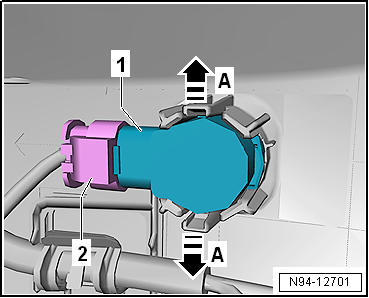

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Beim Einstecken des Gebers in den Geberhalter auf den richtigen Sitz des Entkopplungsrings (schwarzer Silikonring) auf dem Geberkopf achten.
  • Beide Rastbügel des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

Volkswagen Passat. Elektrische Anlage

Geber für Einparkhilfe hinten aus- und einbauen

Ausbauen

Geber außen:

Hinweis

Die Geber für Einparkhilfe hinten außen können ohne Ausbauen des Stoßfängers hinten aus- und eingebaut werden.

- Falls verbaut, Unterbodenverkleidung hinten ausbauen → Karosserie-Montagearbeiten Außen.

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Geber innen:

- Stoßfängerabdeckung hinten ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. Elektrische Anlage

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Beim Einstecken des Gebers in den Geberhalter auf den richtigen Sitz des Entkopplungsrings (schwarzer Silikonring) auf dem Geberkopf achten.
  • Beide Rastbügel des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

Volkswagen Passat. Elektrische Anlage

    Schaltermodul Lenksäule
    Montageübersicht - Schaltermodul Lenksäule Taster für Startanlage -E378- Einbauorteübersicht Steuergerät für Lenksäulenelektronik -J527- mit Wickelfeder für Airbag und Rückstel ...

    Parklenkassistent
    Montageübersicht - Parklenkassistent Montageübersicht - Parklenkassistent, Linkslenker Hinweis Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemä ...
