VW Passat Reparaturanleitung: Bedienelemente

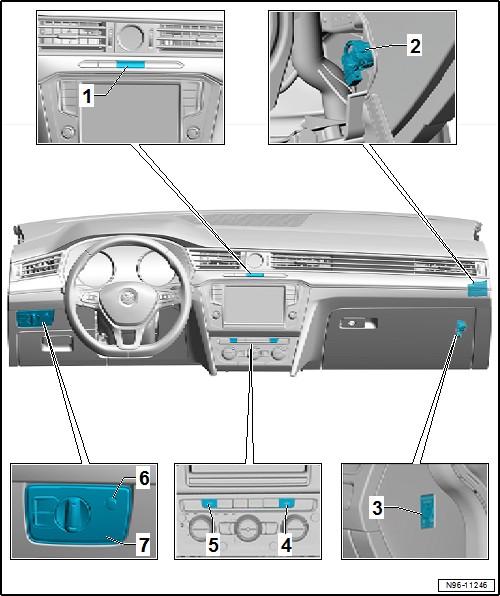

Einbauorteübersicht - Bedienelemente in der Schalttafel

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Schaltermodul Schalttafel Mitte -EX22-
    • Taster für Einparkhilfe -E266-
    • Taster für Parklenkassistent -E581-/Umfeld-Kamera
    • Warnblinklichtschalter -EX3-
    • Die einzelnen Taster sind in der Schalterleiste verbaut und können nicht einzeln ausgebaut werden.
    • aus- und einbauen
  2. Schalter für Handschuhfachleuchte -E26-
    • aus- und einbauen
  3. Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224-
    • Montageübersicht → Karosserie-Montagearbeiten Innen
  4. Taster für Sitzheizung rechts -E654-
    • integriert in der Bedienungs- und Anzeigeeinheit:
      • Steuergerät für Heizung -J65- ODER
      • Steuergerät für Klimaanlage -J301- ODER
      • Steuergerät für Climatronic -J255-
    • kann bei einem Defekt nicht einzeln ersetzt werden
    • -J65-/-J301-/-J255- aus- und einbauen → Heizung, Klimaanlage
  5. Taster für Sitzheizung links -E653-
    • integriert in der Bedienungs- und Anzeigeeinheit:
      • Steuergerät für Heizung -J65- ODER
      • Steuergerät für Klimaanlage -J301- ODER
      • Steuergerät für Climatronic -J255-
    • kann bei einem Defekt nicht einzeln ersetzt werden
    • -J65-/-J301-/-J255- aus- und einbauen → Heizung, Klimaanlage
  6. Einsteller für Leuchtweitenregelung -E102-
    • ausstattungsabhängig
    • aus- und einbauen
  7. Lichtdrehschalter -EX1-
    • aus- und einbauen

Einbauorteübersicht - Bedienelemente in den vorderen Türen

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

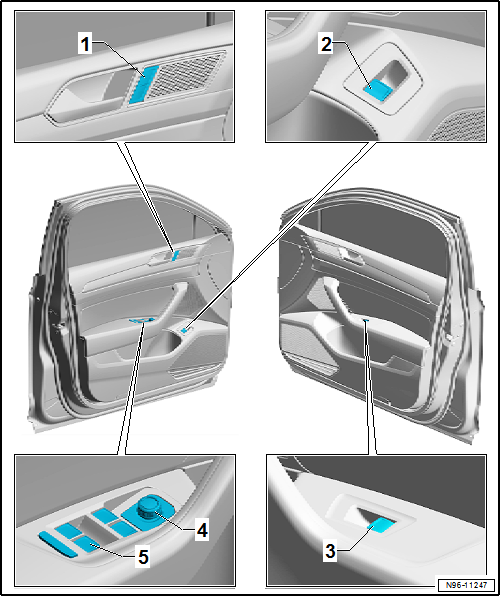

  1. Taster für Innenverriegelung Fahrerseite -E308-
    • aus- und einbauen
  2. Taster für Fernentriegelung der Heckklappe -E233-
    • aus- und einbauen
  3. Taster für Fensterheber vorn Beifahrerseite -E716-
    • aus- und einbauen
  4. Außenspiegelverstellung -EX11-
    • aus- und einbauen
  5. Bedienungseinheit für Fensterheber in Fahrertür -E512-
    • mit:
      • Taster für Fensterheber vorn Fahrerseite -E710-
      • Taster für Fensterheber vorn Beifahrerseite -E716-
      • Taster für Fensterheber hinten Fahrerseite -E711-
      • Taster für Fensterheber hinten Beifahrerseite -E713-
      • Zentralschalter für Fensterheber in Fahrertür -E189-
    • aus- und einbauen

Ohne Abbildung:

  • Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616- "Montageübersicht - Innenraumüberwachung".
  • Türkontaktschalter Fahrerseite -F2- und Türkontaktschalter Beifahrerseite -F3- "Türkontaktschalter -F2-/-F3- aus- und einbauen"

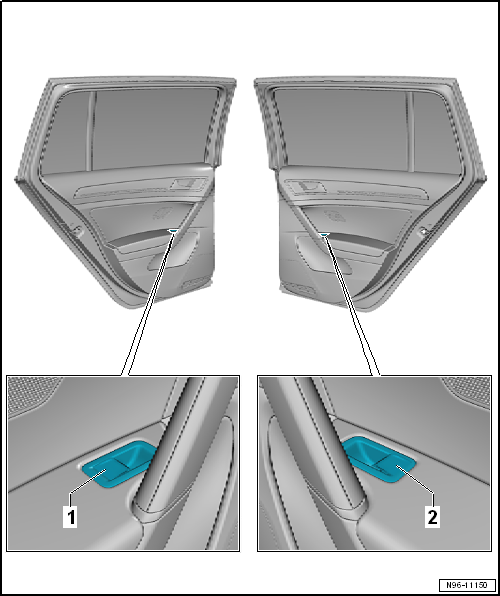

Einbauorteübersicht - Bedienelemente in den hinteren Türen

Volkswagen Passat. Elektrische Anlage

  1. Taster für Fensterheber hinten Fahrerseite -E711-
    • aus- und einbauen
  2. Taster für Fensterheber hinten Beifahrerseite -E713-
    • aus- und einbauen

Ohne Abbildung:

  • Türkontaktschalter hinten links -F10- und Türkontaktschalter hinten rechts -F11- "Türkontaktschalter hinten -F10-/-F11- aus- und einbauen"

Einbauorteübersicht - Bedienelemente in der Mittelkonsole

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

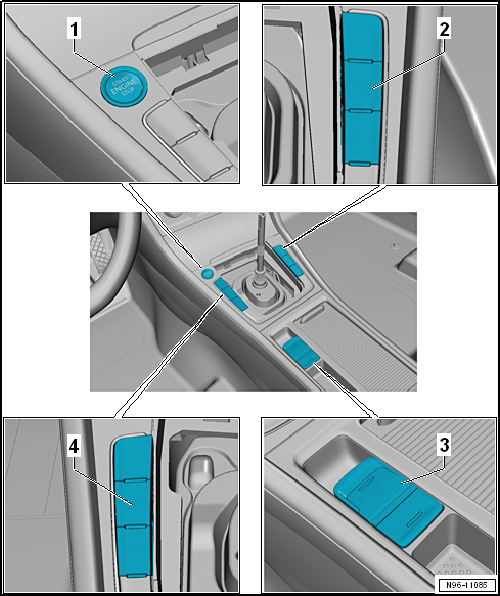

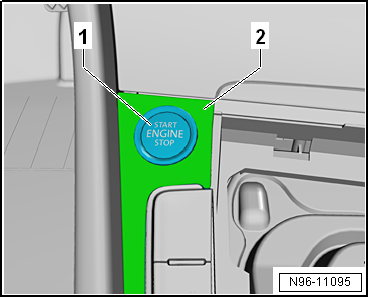

  1. Taster für Startanlage -E378-
    • aus- und einbauen
  2. Schaltermodul 2 Mittelkonsole -EX30-
    • Heckrolloschalter -E149-
    • Die einzelnen Taster sind im Schaltermodul verbaut und können nicht einzeln ausgebaut werden.
    • aus- und einbauen "Schaltermodul Mittelkonsole -EX23-/-EX30- aus- und einbauen"
  3. Taster für elektromechanische Feststellbremse -E538- und Taster für AUTO HOLD -E540-
    • aus- und einbauen
  4. Schaltermodul 1 Mittelkonsole -EX23-
    • Taster für ASR und ESP -E256-
    • Taster für Fahrprogramm -E598-
    • Taster für Start-Stopp-Betrieb -E693-
    • Die einzelnen Taster sind im Schaltermodul verbaut und können nicht einzeln ausgebaut werden.
    • aus- und einbauen "Schaltermodul Mittelkonsole -EX23-/-EX30- aus- und einbauen"

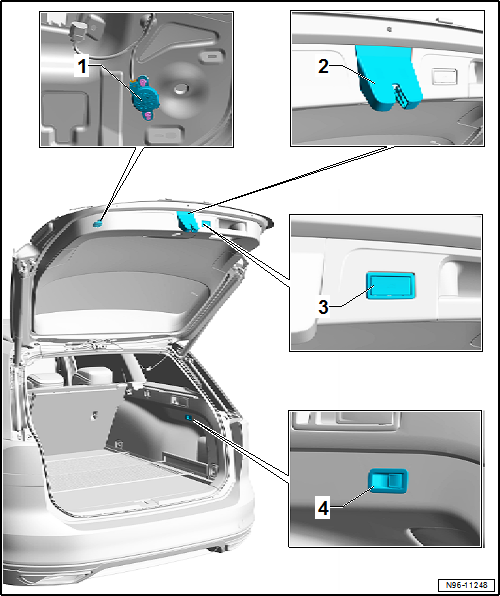

Einbauorteübersicht - Bedienelemente im Kofferraum

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

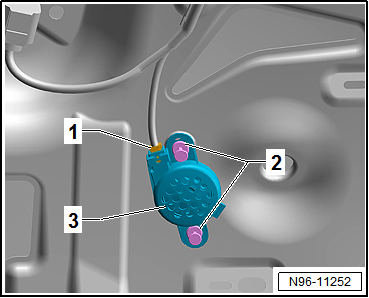

  1. Warnsummer für Heckklappe -H32-
    • nur bei Variant verbaut
    • aus- und einbauen
  2. Heckklappen-Kontaktschalter
    • Kontaktschalter in Heckklappe für Diebstahlwarnanlage -F123-
    • aus- und einbauen

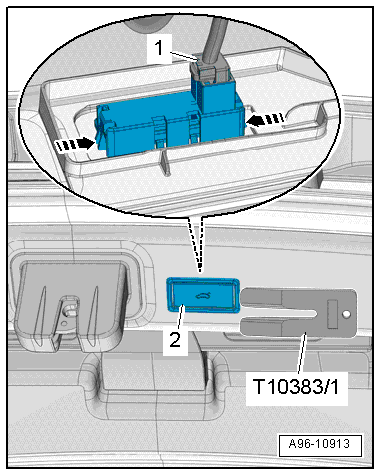

  3. Taster für Schließung der Heckklappe -E574-
    • aus- und einbauen
  4. Taster für elektrisch schwenkbare Anhängevorrichtung -E474-
    • aus- und einbauen

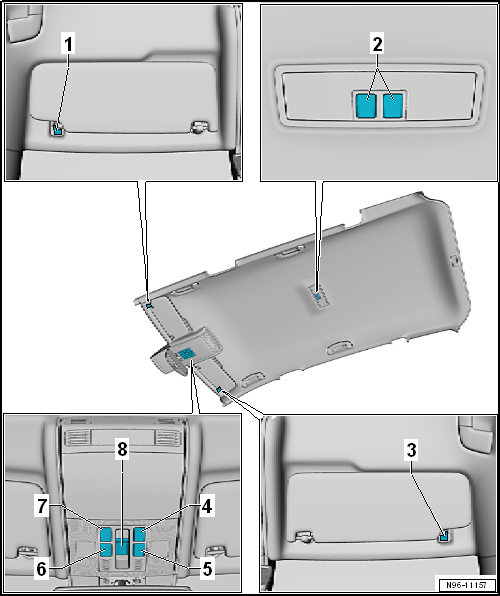

Einbauorteübersicht - Bedienelemente in der Dachverkleidung

Hinweis

  • Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.
  • Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

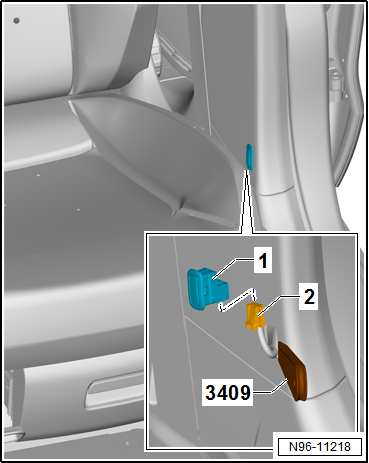

  1. Kontaktschalter für Make-up-Spiegel Fahrerseite -F147-

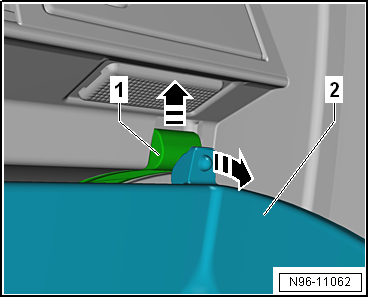

    • Der Kontaktschalter für Make-up-Spiegel sitzt im Sonnenblendenlager und kann bei einem Defekt nicht einzeln ersetzt werden.
    • aus- und einbauen

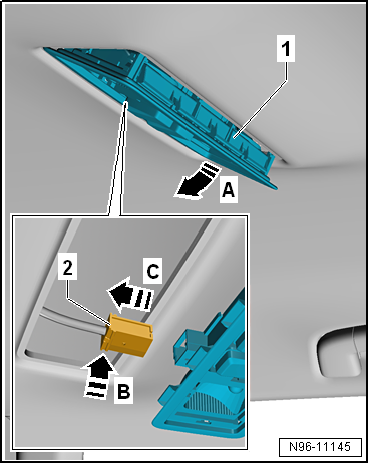

  2. Taster für Innenleuchte hinten -W43-
    • Eingebaut in der Innenleuchte hinten -WX2-
    • aus- und einbauen
  3. Kontaktschalter für Make-up-Spiegel Beifahrerseite -F148-
    • Der Kontaktschalter für Make-up-Spiegel sitzt im Sonnenblendenlager und kann bei einem Defekt nicht einzeln ersetzt werden.
    • aus- und einbauen
  4. Taster für Innenleuchte hinten -W43-
    • Eingebaut in der Innenleuchte vorn -WX1-
    • aus- und einbauen
  5. Taster für Leseleuchte vorn rechts -E634-
    • Eingebaut in der Innenleuchte vorn -WX1-
    • aus- und einbauen
  6. Taster für Innenleuchte vorn -W1-
    • zum Ein- und Ausschalten der Innenleuchte vorn -W1-
    • aus- und einbauen
  7. Taster für Innenleuchte vorn -W1-
    • zum Ein- und Ausschalten der Innenleuchte vorn -W1- über die Türkontaktschalter
    • Eingebaut in der Innenleuchte vorn -WX1-
    • aus- und einbauen

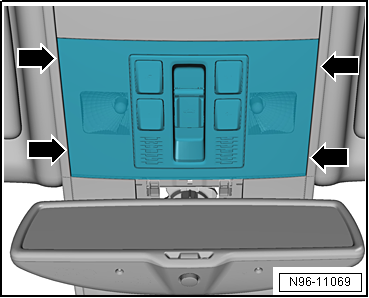

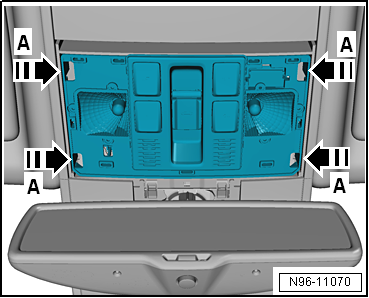

  8. Taster für Schiebedach -E325-
    • Eingebaut in der Innenleuchte vorn -WX1-
    • aus- und einbauen
    • Anzugsdrehmoment der Schrauben: 0,65 Nm

Lichtdrehschalter -EX1- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Lichtschalter in Stellung "0" drehen.

Volkswagen Passat. Elektrische Anlage

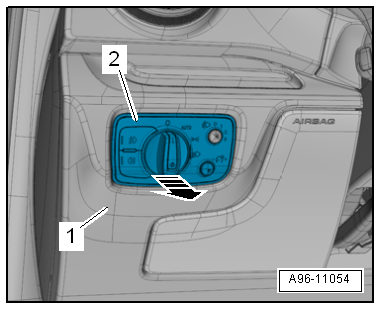

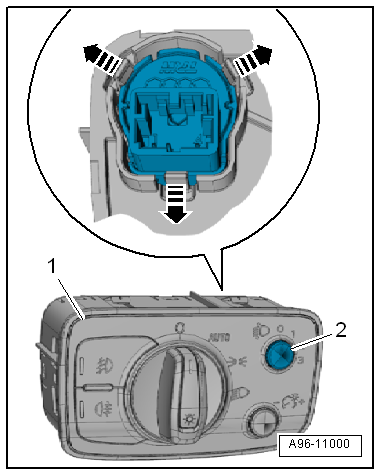

- Lichtdrehschalters -EX1--2- nach hinten aus der Schalttafel -1- herausclipsen -Pfeil-.

Wenn sich der Lichtdrehschalter nicht in der beschriebenen Weise ausbauen lässt, dann:

- Ablagefach Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

- Durch die Öffnung in der Schalttafel -1- den Lichtdrehschalter -EX1--1- nach hinten herausdrücken -Pfeil-.

- Elektrische Steckverbindungen trennen und den Lichtdrehschalter -EX1--2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Einsteller für Leuchtweitenregelung -E102- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Lichtdrehschalter -EX1- ausbauen.

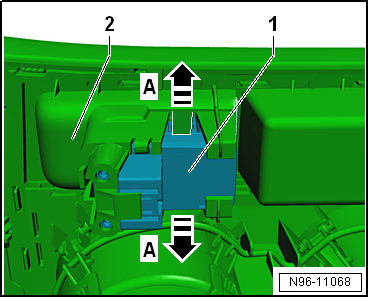

- Verrastungen entriegeln -Pfeile-

- Einsteller für Leuchtweitenregelung -E102--2- nach hinten aus dem Lichtdrehschalter -EX1--1- herausdrücken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Taster für Fahrprofilauswahl -E735- aus- und einbauen

Aus- und einbauen.

Taster für Start-Stopp-Betrieb -E693- aus- und einbauen

Aus- und einbauen.

Taster für ASR und ESP -E256- aus- und einbauen

Aus- und einbauen.

Taster für Einparkhilfe -E266- aus- und einbauen

Aus- und einbauen.

Taster für Parklenkassistent -E581- aus- und einbauen

Aus- und einbauen.

Heckrolloschalter -E149- aus- und einbauen

Aus- und einbauen.

Schaltermodul Schalttafel Mitte -EX22- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

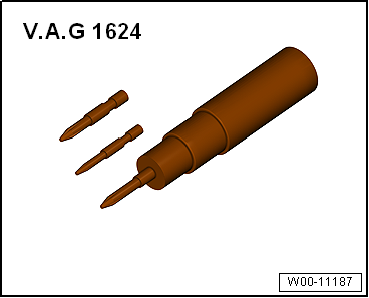

  • Drehmomentschraubendreher -V.A.G 1624-

Ausbauen

- Zierblende der Schalttafel aus- und einbauen → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Elektrische Anlage

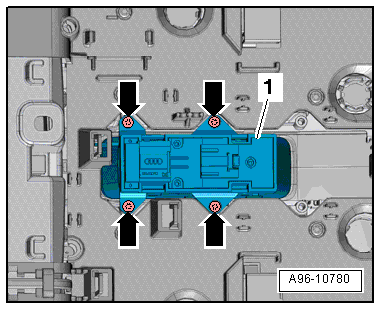

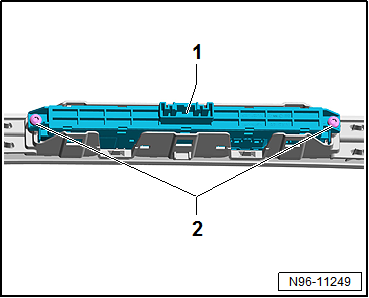

- Schrauben -2- auf der Rückseite der Zierblende herausdrehen.

- Schaltermodul Schalttafel Mitte -EX22--1- aus der Zierblende herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

Volkswagen Passat. Elektrische Anlage

Schaltermodul Mittelkonsole -EX23-/-EX30- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Hinweis

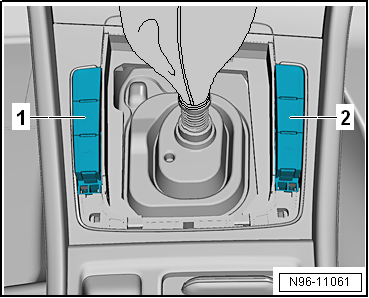

  • Links und rechts neben dem Schalthebel sind ausstattungsabhängig folgende Taster in 2 Tastermodulen zusammengefasst eingebaut. Der Aus- und Einbau der Tastermodule erfolgt in gleicher Weise und wird nur für ein Tastermodul beschrieben. Die ausgebauten Tastermodule lassen sich nicht weiter zerlegen.
  • Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.
  • Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Schaltermodul 1 Mittelkonsole -EX23-:

  • Taster für Fahrprofilauswahl -E735-
  • Taster für Start-Stopp-Betrieb -E693-
  • Taster für ASR und ESP -E256-

Schaltermodul 2 Mittelkonsole -EX30-:

  • Heckrolloschalter -E149-

Ausbauen:

- Zündung und alle elektrischen Verbraucher ausschalten.

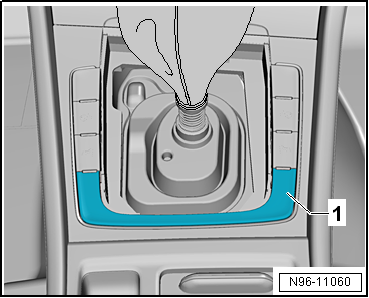

- Schalthebelmanschette nach oben aus der Mittelkonsole ausclipsen.

Volkswagen Passat. Elektrische Anlage

- Blende -1- mit dem Demontagekeil -3409- nach oben abhebeln.

Volkswagen Passat. Elektrische Anlage

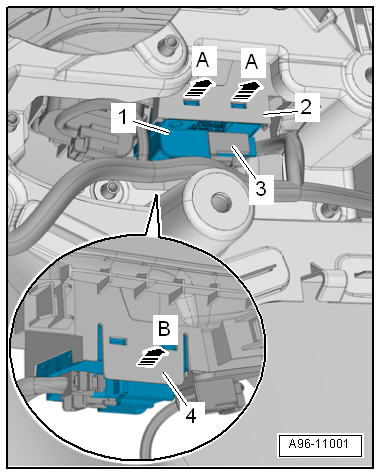

- Das Tastermodul Fahrerseite -1- bzw. das Tastermodul Beifahrerseite -2- nach oben aus der Mittelkonsole heben.

Volkswagen Passat. Elektrische Anlage

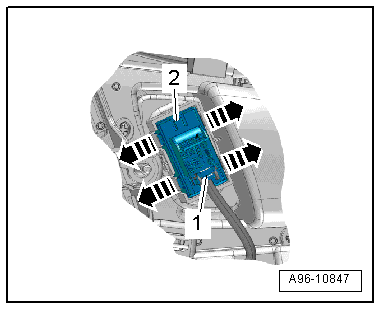

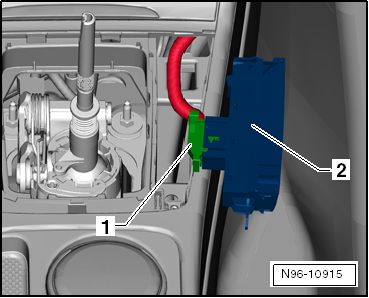

- Steckverbindung -1- trennen und das Tastermodul -2- abnehmen.

Wenn sich das Tastermodul Fahrerseite nicht in der beschriebenen Weise ausbauen lässt, dann:

- Einsatz Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen.

- Tastermodul Fahrerseite von der Unterseite aus dem Einsatz Mittelkonsole ausclipsen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Warnblinklichtschalter -EX3- aus- und einbauen

Der Warnblinklichtschalter -EX3- ist im Schaltermodul Schalttafel Mitte -EX22- verbaut und kann nicht einzeln ausgebaut werden.

Schaltermodul Schalttafel Mitte -EX22- aus- und einbauen.

Taster für Sitzheizung -E653-/-E654- aus- und einbauen

Hinweis

Die Taster für Sitzheizung sind integriert in der Bedienungs- und Anzeigeeinheit Steuergerät für Heizung -J65-/Steuergerät für Klimaanlage -J301-/Steuergerät für Climatronic -J255-. Bauteile können bei einem Defekt nicht einzeln ersetzt werden.

- -J65-/-J301-/-J255- aus- und einbauen → Heizung, Klimaanlage.

Schalter für Handschuhfachleuchte -E26- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Handschuhfach öffnen.

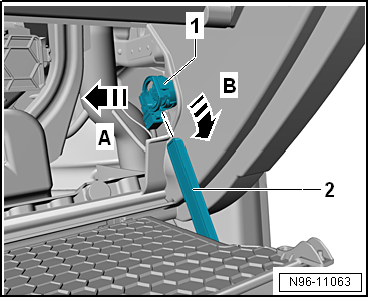

- Anschlag -1- des Handschuhfachs links und rechts in Pfeilrichtung nach oben drücken.

- Handschuhfachdeckel -2- weiter öffnen.

Volkswagen Passat. Elektrische Anlage

- Handschuhfachdeckel in Pfeilrichtung -B- ganz öffnen, sodass die Zahnstange -2- aus dem Dämpfungselement -1- herausgezogen wird.

- Schalter für Handschuhfachleuchte -E26- im Dämpfungselement -1- aus der Aufnahme in Pfeilrichtung -A- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Außenspiegelverstellung -EX11- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Zuziehgriff ausbauen → Karosserie-Montagearbeiten Innen.

- Verrastungen mit einem kleinen Schraubendreher vorsichtig entriegeln -Pfeile-.

- Außenspiegelverstellung -EX11--3- aus der Schalteraufnahme -2- herausziehen.

- Elektrische Steckverbindung -1- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Bedienungseinheit für Fensterheber in Fahrertür -E512- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Zuziehgriff ausbauen → Karosserie-Montagearbeiten Innen.

- Mit einem kleinen Schraubendreher die Rasthaken in Pfeilrichtung -A- entriegeln.

- Befestigungslasche -4- in Pfeilrichtung -B- entriegeln.

- Bedienungseinheit für Fensterheber in Fahrertür -E512--1- aus der Schalteraufnahme -2- herausnehmen und nach hinten abnehmen.

- Elektrische Steckverbindung -3- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

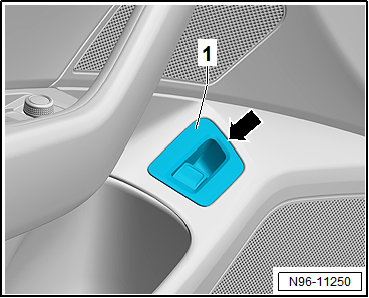

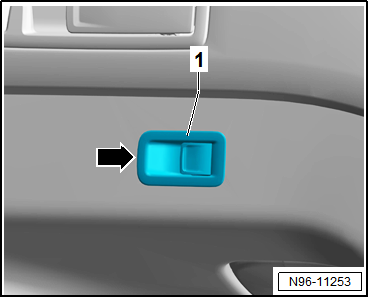

Taster für Fensterheber vorn Beifahrerseite -E716- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Zuziehgriff ausbauen → Karosserie-Montagearbeiten Innen.

- Mit einem kleinen Schraubendreher die Rasthaken in Pfeilrichtung -A- entriegeln.

- Befestigungslasche -2- in Pfeilrichtung -B- entriegeln.

- Taster für Fensterheber vorn Beifahrerseite -E716--3- aus der Schalteraufnahme herausnehmen und nach hinten abnehmen.

- Elektrische Steckverbindung -1- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Taster für Innenverriegelung Fahrerseite -E308- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Elektrische Steckverbindung -1- entriegeln und trennen.

- Halteklammern -Pfeile- entriegeln und Taster für Innenverriegelung Fahrerseite -E308- nach außen herausdrücken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Taster für Fernentriegelung der Heckklappe -E233- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Volkswagen Passat. Elektrische Anlage

- Blende -1- mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher an der Vorderkante -Pfeil- abhebeln.

- Blende -1- mit Taster für Fernentriegelung der Heckklappe -E233- aus der Türverkleidung herausschwenken.

- Elektrische Steckverbindung am Taster für Fernentriegelung der Heckklappe -E233- entriegeln und trennen.

Volkswagen Passat. Elektrische Anlage

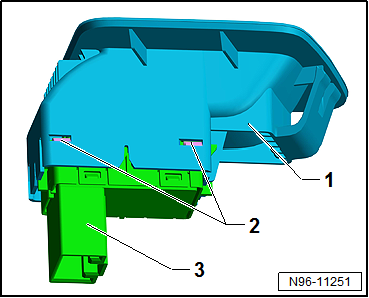

- Mit einem kleinen Schraubendreher die Rasthaken -2- auf beiden Seiten entriegeln.

- Taster für Fernentriegelung der Heckklappe -E233--3- aus der Blende -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Volkswagen Passat. Elektrische Anlage

- Den Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616--1- mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher an der Unterkante abhebeln.

- Taster aus der Verkleidung der B-Säule herausziehen.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Türkontaktschalter -F2-/-F3- aus- und einbauen

Hinweis

Der Türkontaktschalter ist im Türschloss verbaut und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türschloss vorn aus- und einbauen → Karosserie-Montagearbeiten Außen.

Taster für Fensterheber hinten -E711-/-E713- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß spiegelbildlich.

- Zuziehgriff ausbauen → Karosserie-Montagearbeiten Innen.

- Mit einem kleinen Schraubendreher die Rasthaken in Pfeilrichtung -A- entriegeln.

- Befestigungslasche -2- in Pfeilrichtung -B- entriegeln.

- Fensterheberschalter -3- aus der Schalteraufnahme herausnehmen und nach hinten abnehmen.

- Elektrische Steckverbindung -1- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Türkontaktschalter hinten -F10-/-F11- aus- und einbauen

Hinweis

Der Türkontaktschalter ist im Türschloss verbaut und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türschloss hinten aus- und einbauen → Karosserie-Montagearbeiten Außen.

Taster für elektromechanische Feststellbremse -E538-/Taster für AUTO HOLD -E540- aus- und einbauen

Hinweis

  • Der Taster für elektromechanische Feststellbremse -E538- und der Taster für AUTO HOLD -E540- sind ein Bauteil und können nicht getrennt werden.
  • Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen.

- Verrastungen in Pfeilrichtung -A- drücken.

- Taster für elektromechanische Feststellbremse -E538--1- nach oben aus der Mittelkonsole -2- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Taster für Startanlage -E378- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Schalthebelmanschette nach oben aus der Mittelkonsole ausclipsen.

- Taster für Startanlage -E378--1- von unten aus der Mittelkonsole -2- herausdrücken. Dabei werden die Halteklammern entriegelt.

- Elektrische Steckverbindungen trennen.

Wenn sich der Taster für Startanlage -E378- nicht in der beschriebenen Weise ausbauen lässt, dann:

- Einsatz Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen.

- Taster für Startanlage -E378- von der Unterseite aus dem Einsatz Mittelkonsole herausdrücken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Warnsummer für Heckklappe -H32- aus- und einbauen

Hinweis

Der Warnsummer für Heckklappe -H32- ist nur beim Variant verbaut.

Ausbauen

- Verkleidung unten für Heckklappe ausbauen → Karosserie-Montagearbeiten Innen.

- Elektrische Steckverbindung -1- entriegeln und trennen.

- Spreizclip -2- abhebeln.

- Warnsummer für Heckklappe -H32--3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Heckklappen-Kontaktschalter aus- und einbauen

Hinweis

Der Kontaktschalter in Heckklappe ist im Heckklappenschloss verbaut und kann nicht einzeln ersetzt werden.

- Heckklappenschloss aus- und einbauen → Karosserie-Montagearbeiten Außen.

Taster für Schließung der Heckklappe -E574- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

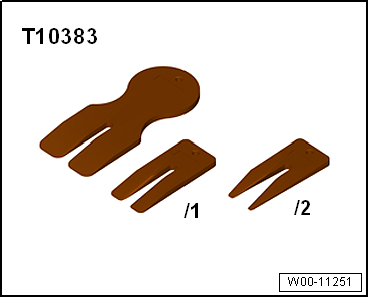

  • Keile -T10383-

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Volkswagen Passat. Elektrische Anlage

- Halterasten -Pfeile- am Taster für Schließung der Heckklappe -E574--2- mit dem Keil -T10383/1- entriegeln.

- Taster für Schließung der Heckklappe -E574--2- aus der Verkleidung unten für Heckklappe herausziehen.

- Elektrische Steckverbindung -1- entriegeln und trennen.

Wenn sich der Taster für Schließung der Heckklappe -E574- nicht in der beschriebenen Weise ausbauen lässt, dann:

- Verkleidung unten für Heckklappe ausbauen → Karosserie-Montagearbeiten Innen.

- Taster für Schließung der Heckklappe -E574- von der Innenseite aus der Verkleidung unten für Heckklappe ausclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Taster für elektrisch schwenkbare Anhängevorrichtung -E474- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Volkswagen Passat. Elektrische Anlage

- Blende -1- mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher an der Vorderkante -Pfeil- abhebeln.

- Blende -1- mit Taster für elektrisch schwenkbare Anhängevorrichtung -E474- aus der Kofferraum-Seitenverkleidung rechts herausschwenken.

- Elektrische Steckverbindung am Taster für elektrisch schwenkbare Anhängevorrichtung -E474- entriegeln und trennen.

Wenn sich der Blende mit Taster für elektrisch schwenkbare Anhängevorrichtung -E474- nicht in der beschriebenen Weise ausbauen lässt, dann:

- Kofferraum-Seitenverkleidung rechts lösen, bis die Blende mit Taster von der Rückseite der Kofferraum-Seitenverkleidung ausgeclipst werden kann → Karosserie-Montagearbeiten Innen.

- Blende mit Taster für elektrisch schwenkbare Anhängevorrichtung -E474- von der Rückseite der Kofferraum-Seitenverkleidung ausclipsen.

Volkswagen Passat. Elektrische Anlage

- Mit einem kleinen Schraubendreher die Rasthaken -2- auf beiden Seiten entriegeln.

- Taster für elektrisch schwenkbare Anhängevorrichtung -E474--3- aus der Blende -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Kontaktschalter für Make-up-Spiegel -F147-/-F148- aus- und einbauen

Hinweis

Der Kontaktschalter für Make-up-Spiegel ist im Sonnenblendenlager verbaut und kann bei einem Defekt nicht einzeln ersetzt werden.

- Sonnenblende aus- und einbauen → Karosserie-Montagearbeiten Innen.

Taster für Schiebedach -E325- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschraubendreher -V.A.G 1624-

Ausbauen

- Innenleuchte vorn -WX1- ausbauen.

Volkswagen Passat. Elektrische Anlage

- Schrauben -Pfeile- herausdrehen.

- Taster -1- von der Innenleuchte abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Einbauorteübersicht - Bedienelemente in der Dachverkleidung"

Volkswagen Passat. Elektrische Anlage

Innenleuchte vorn -WX1- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Hinweis

Das Schaltermodul ist Bestandteil der Innenleuchte vorn -WX1- und kann nicht einzeln ausgebaut werden.

Ausbauen

- Abdeckung für Spiegelfuß ausbauen → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Elektrische Anlage

- Streuscheibe in den mit -Pfeilen- markierten Bereichen mit dem Demontagekeil -3409- von der Innenleuchte vorn -WX1- abhebeln.

- Elektrische Steckverbindungen trennen.

Volkswagen Passat. Elektrische Anlage

- Verrastungen in Pfeilrichtung -A- drücken und Innenleuchte vorn -WX1- abnehmen.

- Elektrische Steckverbindungen trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Innenleuchte vorn -WX1- in den Dachausschnitt einsetzen.

- Streuscheibe in die Innenleuchte vorn -WX1- einsetzen.

Volkswagen Passat. Elektrische Anlage

Innenleuchte hinten -WX2- aus- und einbauen

Ausbauen

Hinweis

  • Die Taster sind fester Bestandteil der Innenleuchte hinten -WX2- und können nicht einzeln ausgebaut werden.
  • Die Innenleuchte hinten -WX2- wird von einer zweistufigen Verriegelung gehalten.

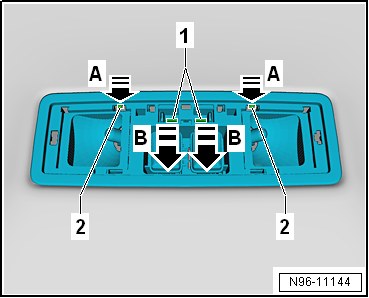

- Streuscheibe -1- z. B. mit einem schmalen Schraubendreher in Pfeilrichtung -A- abhebeln.

- Streuscheibe -1- von der Innenleuchte hinten -WX2--2- abnehmen.

Volkswagen Passat. Elektrische Anlage

- Verrastungen -2- z. B. mit einem schmalen Schraubendreher in Pfeilrichtung -A- entriegeln.

- Verriegelung -1- in Pfeilrichtung -B- drücken.

Volkswagen Passat. Elektrische Anlage

- Innenleuchte hinten -WX2--1- aus dem Dachausschnitt in Pfeilrichtung -A- abnehmen.

- Steckerverriegelung in Pfeilrichtung -B- entriegeln und elektrische Steckverbindung in Pfeilrichtung -C- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Elektrische Steckverbindung muss in Fahrtrichtung zeigen.

Volkswagen Passat. Elektrische Anlage

- Verriegelung -1- entgegen Pfeilrichtung -B- drücken. Verrastungen -2- müssen sicher verrasten.

Volkswagen Passat. Elektrische Anlage

Taster für Leseleuchte vorn rechts -E634- aus- und einbauen

Hinweis

Der Taster für Leseleuchte vorn rechts -E634- ist Bestandteil der Innenleuchte vorn -WX1- und kann nicht einzeln ausgebaut werden.

Ausbauen

- Innenleuchte vorn -WX1- ausbauen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

    Leuchten
    Einbauorteübersicht - Leuchten in der Schalttafel Hinweis Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet. Kontrollleuc ...

    Diebstahlwarnanlage
    Montageübersicht - Innenraumüberwachung Montageübersicht - Innenraumüberwachung, Linkslenker Hinweis Die Darstellung erfolgt für den Variant. Die Darstellung für die Limousine sinngemäß d ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Getriebe mech.-Betät., ZSB., Diffsperre.: Aggregatelagerung
    Montageübersicht - Aggregatelagerung Montageübersicht - Aggregatelagerung, Golf 2013 ►, Golf Variant 2014 ►, Golf Sportsvan 2015 ►, Passat 2015 ►, Passat Variant 2015 ► Schraube ersetzen Anzugsreihenfolge Motorstütze Anzugsdrehmoment und -reihenfolg ...

    © 2021 www.passatde.com - 0.0166
