VW Passat Reparaturanleitung: Diebstahlwarnanlage

Montageübersicht - Innenraumüberwachung

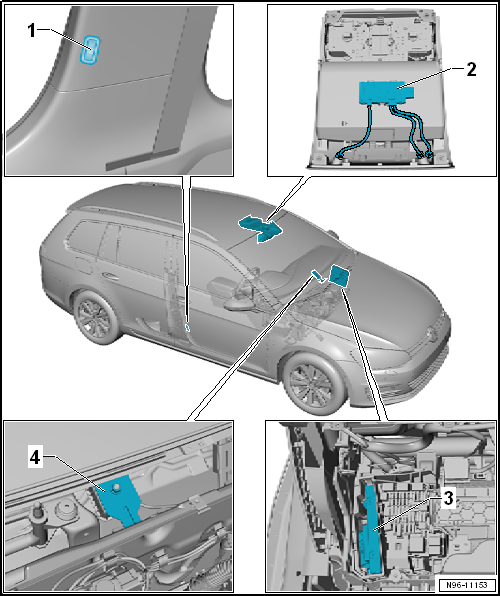

Montageübersicht - Innenraumüberwachung, Linkslenker

Hinweis

Die Darstellung erfolgt für den Variant. Die Darstellung für die Limousine sinngemäß daraus ableiten.

Volkswagen Passat. Elektrische Anlage

  1. Sensor für Diebstahlwarnanlage -G578-
    • aus- und einbauen
    • muss nach dem Ersetzen parametriert werden.
  2. Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616-
    • aus- und einbauen
  3. Bordnetzsteuergerät -J519-
    • mit Antenne für Zentralverriegelung und Diebstahlwarnanlage -R47-
    • Einbauorteübersicht
  4. Alarmhorn -H12-
    • aus- und einbauen
    • Anzugsdrehmoment der Mutter: 6 Nm

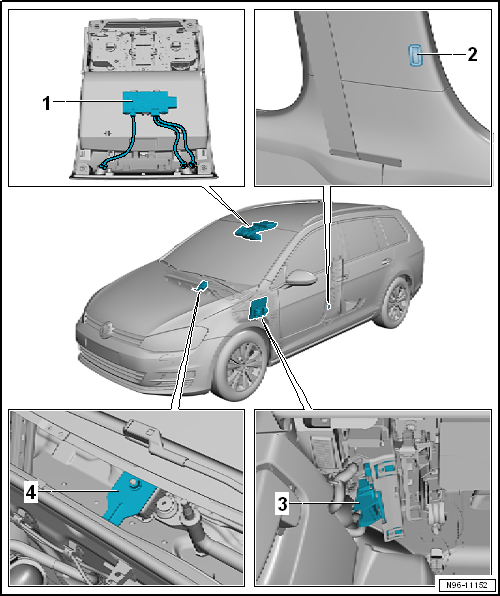

Montageübersicht - Innenraumüberwachung, Rechtslenker

Hinweis

Die Darstellung erfolgt für den Variant. Die Darstellung für die Limousine sinngemäß daraus ableiten.

Volkswagen Passat. Elektrische Anlage

  1. Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616-
    • aus- und einbauen
  2. Sensor für Diebstahlwarnanlage -G578-
    • aus- und einbauen
    • muss nach dem Ersetzen parametriert werden.
  3. Bordnetzsteuergerät -J519-
    • mit Antenne für Zentralverriegelung und Diebstahlwarnanlage -R47-
    • Einbauorteübersicht
  4. Alarmhorn -H12-
    • aus- und einbauen
    • Anzugsdrehmoment der Mutter: 6 Nm

Alarmhorn -H12- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

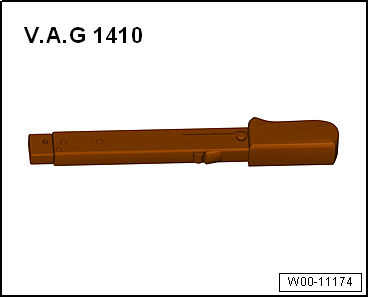

  • Drehmomentschlüssel -V.A.G 1410-

Ausbauen

- Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. Elektrische Anlage

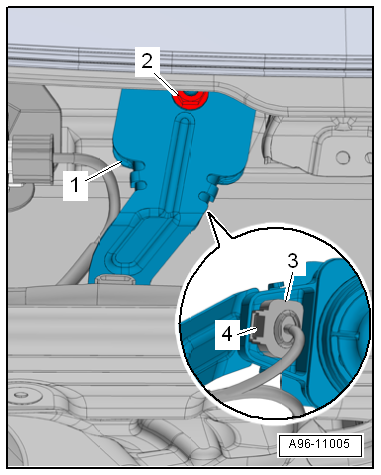

- Mutter -2- abschrauben.

- Alarmhorn -1- vom Halter abnehmen.

- Elektrische Steckverbindung -3- trennen, dazu Sicherung -4- ziehen und die Entriegelung drücken.

- Alarmhorn herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

  • "Montageübersicht - Innenraumüberwachung"

Volkswagen Passat. Elektrische Anlage

Sensor für Diebstahlwarnanlage -G578- aus- und einbauen

Ausbauen

- Innenleuchte vorn -WX1- ausbauen.

- Ablage im Dachhimmel ausbauen → Karosserie-Montagearbeiten Innen.

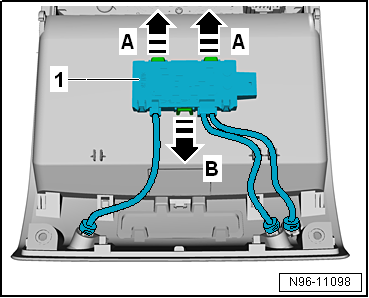

- Befestigungslaschen in Pfeilrichtung -A- und -B- entriegeln.

- Sensor für Diebstahlwarnanlage -G578--1- vom Dachmodul abnehmen.

Volkswagen Passat. Elektrische Anlage

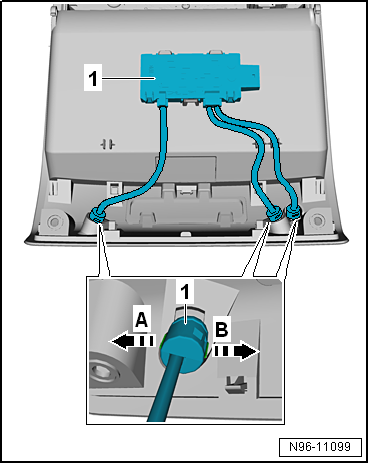

- Befestigungslaschen in Pfeilrichtung -A- und -B- entriegeln.

- Einzelsensor -1- aus dem Dachmodul herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Wird der Sensor für Diebstahlwarnanlage -G578- ersetzt, muss er parametriert werden.

- Sensor für Diebstahlwarnanlage -G578- parametrieren → Fahrzeugdiagnosetester.
