VW Passat Reparaturanleitung: Steuergeräte

Einbauorteübersicht - Steuergeräte

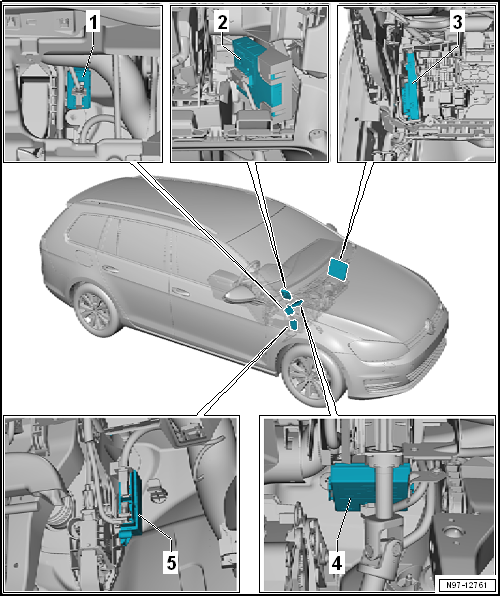

Einbauorteübersicht - Steuergeräte, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

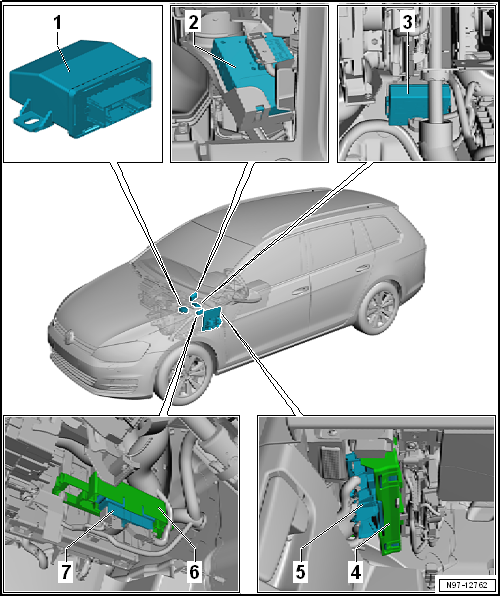

  1. Steuergerät für Leuchtweitenregelung -J431-/Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-
    • Montageübersicht
  2. Interface für Zugang und Startsystem -J965-
    • Montageübersicht
  3. Diagnose-Interface für Datenbus -J533-
    • Montageübersicht
  4. Halter
    • für Bordnetzsteuergerät -J519-
    • Montageübersicht
  5. Bordnetzsteuergerät -J519-
    • Montageübersicht
  6. Halter
    • für Steuergerät für Einparkhilfe -J446- oder Steuergerät für Parklenkassistent -J791-
    • Montageübersicht
  7. Steuergerät für Einparkhilfe -J446- oder Steuergerät für Parklenkassistent -J791-
    • Montageübersicht "Montageübersicht - Einparkhilfe vorn, Linkslenker"
    • Montageübersicht "Montageübersicht - Parklenkassistent, Linkslenker"

Ohne Abbildung:

  • Steuergerät für Heckklappe -J605- "Steuergerät für Heckklappe -J605- aus- und einbauen"

Einbauorteübersicht - Steuergeräte, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Steuergerät für Leuchtweitenregelung -J431-/Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-
    • Montageübersicht
  2. Interface für Zugang und Startsystem -J965-
    • Montageübersicht
  3. Bordnetzsteuergerät -J519-
    • Montageübersicht
  4. Diagnose-Interface für Datenbus -J533-
    • Montageübersicht
  5. Steuergerät für Einparkhilfe -J446- oder Steuergerät für Parklenkassistent -J791-
    • Montageübersicht "Montageübersicht - Einparkhilfe vorn, Rechtslenker"
    • Montageübersicht "Montageübersicht - Parklenkassistent, Rechtslenker"

Ohne Abbildung:

  • Steuergerät für Heckklappe -J605- "Steuergerät für Heckklappe -J605- aus- und einbauen"

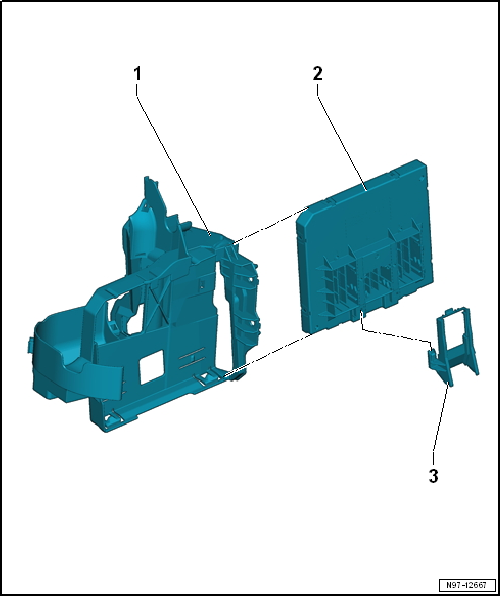

Montageübersicht - Steuergeräte

Montageübersicht - Steuergeräte, Linkslenker

Volkswagen Passat. Elektrische Anlage

  1. Steuergerät

Ausstattungsvariante mit Einparkhilfe:

  • Steuergerät für Einparkhilfe -J446-
  • Montageübersicht

Ausstattungsvariante mit Parklenkassistent:

  • Steuergerät für Parklenkassistent -J791-
  • Montageübersicht
  1. Halter
    • für Steuergerät für Einparkhilfe -J446-/Steuergerät für Parklenkassistent -J791-
    • aus- und einbauen
  2. Halter
    • für Bordnetzsteuergerät -J519-
    • aus- und einbauen
  3. Bordnetzsteuergerät -J519-
    • aus- und einbauen
  4. Führung
    • für den mittleren elektrischen Stecker

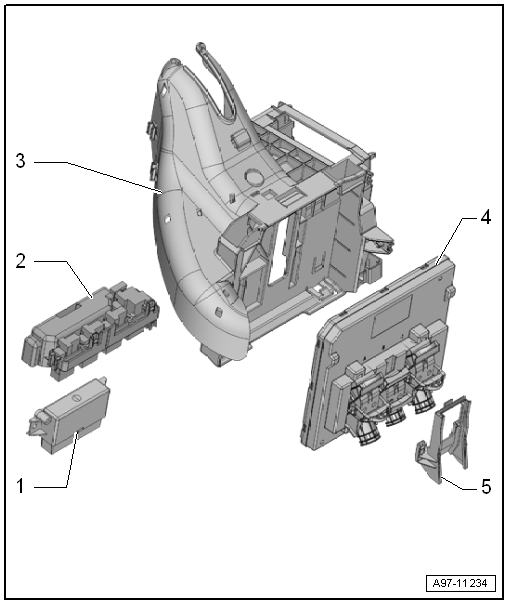

Montageübersicht - Steuergeräte, Rechtslenker

Volkswagen Passat. Elektrische Anlage

  1. Halter
    • für Bordnetzsteuergerät -J519-
    • aus- und einbauen
  2. Bordnetzsteuergerät -J519-
    • aus- und einbauen
  3. Führung
    • für den mittleren elektrischen Stecker
    • ausstattungsabhängig

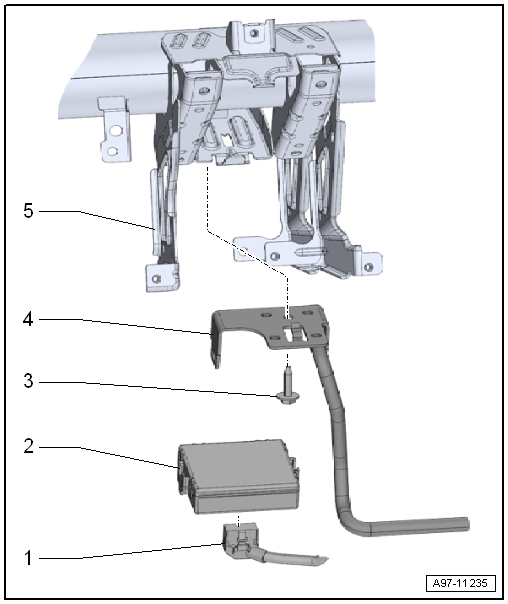

Montageübersicht - Diagnose-Interface für Datenbus

Volkswagen Passat. Elektrische Anlage

  1. Elektrische Steckverbindung
    • für Diagnose-Interface für Datenbus -J533-
  2. Diagnose-Interface für Datenbus -J533-
    • aus- und einbauen
  3. Schraube
    • Anzugsdrehmoment → Karosserie-Montagearbeiten Innen
  4. Crashstrebe
    • Montageübersicht → Karosserie-Montagearbeiten Innen
  5. Zentralrohr Schalttafel

Bordnetzsteuergerät -J519- aus- und einbauen

Bordnetzsteuergerät -J519- aus- und einbauen, Linkslenker

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

- A-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen.

- Fußstütze ausbauen → Karosserie-Montagearbeiten Innen.

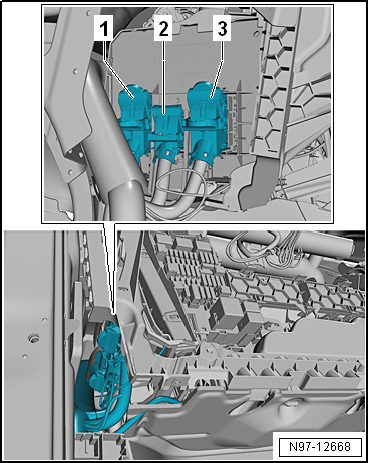

- Elektrische Steckverbindungen -1, 2, 3- trennen.

Volkswagen Passat. Elektrische Anlage

- Zum Trennen der elektrischen Stecker Sicherungsraste -1- drücken.

- Haltebügel schwenken -Pfeil- und Stecker abziehen.

Volkswagen Passat. Elektrische Anlage

- Haltefedern entriegeln -Pfeil-, Bordnetzsteuergerät -4- aus dem Halter -5- herausschwenken und nach unten herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Bordnetzsteuergerät -J519- aus- und einbauen, Rechtslenker

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen.

- Elektrische Steckverbindungen -1, 2 und 3- trennen.

Volkswagen Passat. Elektrische Anlage

- Zum Trennen der elektrischen Stecker Sicherungsraste -1- drücken.

- Haltebügel schwenken -Pfeil- und Stecker abziehen.

Volkswagen Passat. Elektrische Anlage

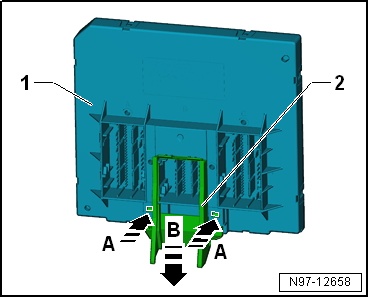

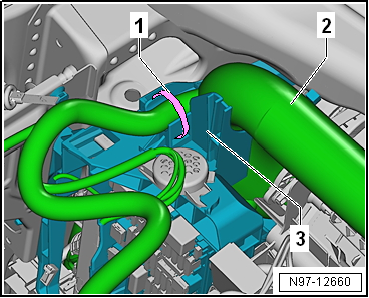

- Wenn vorhanden, die Führung -2- ausbauen. Dazu die Verrastungen an der Führung in Pfeilrichtung -A- entriegeln.

- Führung -2- in Pfeilrichtung -B- vom Bordnetzsteuergerät -J519--1- abnehmen.

Volkswagen Passat. Elektrische Anlage

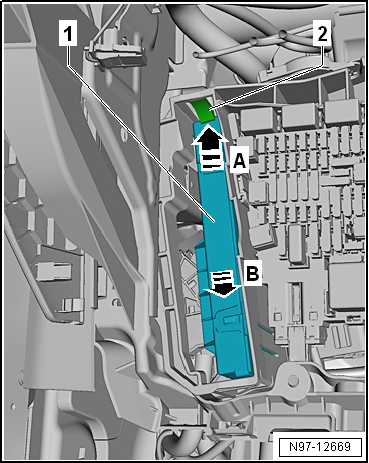

- Haltefeder oben -2- in Pfeilrichtung -A- entriegeln.

- Bordnetzsteuergerät -J519--1- nach hinten in Pfeilrichtung -B- aus dem Halter herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Diagnose-Interface für Datenbus -J533- aus- und einbauen

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

Fahrzeuge ohne Knieairbag

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

Fahrzeuge mit Knieairbag

- Knieairbag mit Zünder ausbauen → Karosserie-Montagearbeiten Innen.

Fortsetzung für alle Fahrzeuge

- Fußraumausströmer Fahrerseite ausbauen → Heizung, Klimaanlage.

- Elektrische Steckverbindung -1- trennen, dazu hinter dem Pedalbock nach oben greifen.

- Zum Trennen der elektrischen Stecker Sicherungsraste drücken und Stecker abziehen.

- Verrastungen entriegeln -Pfeile-.

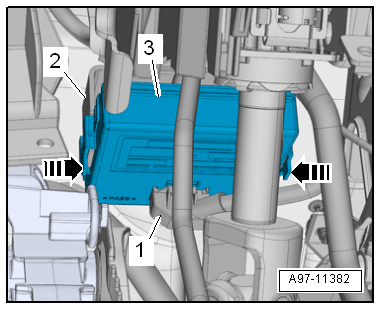

- Diagnose-Interface für Datenbus -J533--3- nach unten vom Halter -2- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Diagnose-Interface für Datenbus"

Volkswagen Passat. Elektrische Anlage

Halter für Bordnetzsteuergerät -J519- aus- und einbauen

Halter für Bordnetzsteuergerät -J519- aus- und einbauen, Linkslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

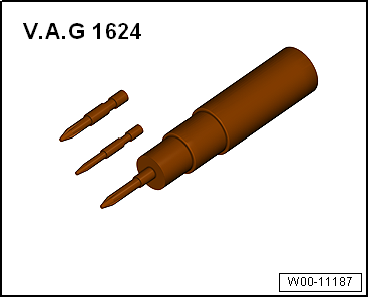

  • Drehmomentschraubendreher -V.A.G 1624-

Ausbauen

- Masseleitung an der Batterie bei ausgeschalteter Zündung abklemmen.

- Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Elektrische Anlage

- Kabelbinder durchtrennen -Pfeil-.

- Sicherungshalter C aushängen und zur Seite drücken.

- Warnsummer für Einparkhilfe vorn -H22- elektrische Steckverbindung trennen.

- Bordnetzsteuergerät -J519- elektrische Steckverbindung trennen.

- Steuergerät für Einparkhilfe -J446-/Steuergerät für Parklenkassistent -J791- elektrische Steckverbindung trennen.

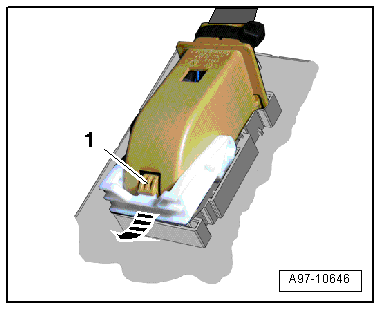

- Diagnosestecker ausbauen, dazu Verriegelung am Halter entriegeln und Halter nach außen herausdrücken.

Volkswagen Passat. Elektrische Anlage

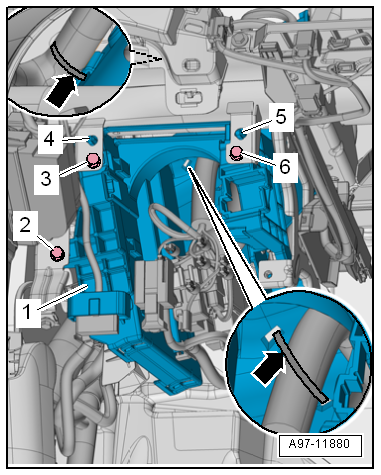

- Schrauben -2, 3, 6- herausdrehen.

- Halter -1- so weit nach vorn aus dem Zentralrohr herausschieben, bis die Zentrierzapfen -4, 5- ausgehängt sind.

- Kabelbinder durchtrennen -Pfeile-.

- Elektrischen Leitungsstrang an der Aufnahme frei legen.

- Halter zum Innenraum herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Relaisträger, Sicherungsträger Schalttafel / A-Säule, Linkslenker"

Volkswagen Passat. Elektrische Anlage

Halter für Bordnetzsteuergerät -J519- aus- und einbauen, Rechtslenker

Ausbauen

- Masseleitung an der Batterie bei ausgeschalteter Zündung abklemmen.

- Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

- Zentralrohr Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

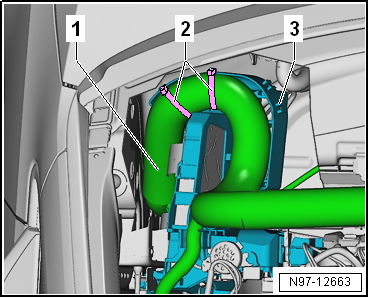

- Kabelbinder -1- durchtrennen.

- Leitungsstrang -2- vom Halter für Bordnetzsteuergerät -3- abnehmen.

- Sicherungshalter C ausbauen.

- Warnsummer für Einparkhilfe vorn -H22- elektrische Steckverbindung trennen.

- Bordnetzsteuergerät -J519- elektrische Steckverbindung trennen.

Volkswagen Passat. Elektrische Anlage

- Kabelbinder -2- durchtrennen.

- Leitungsstrang -1- vom Halter für Bordnetzsteuergerät -3- abnehmen.

- Elektrischen Leitungsstrang an der Aufnahme frei legen.

- Halter zum Innenraum herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Halter für Bordnetzsteuergerät -J519- ersetzen

Halter für Bordnetzsteuergerät -J519- ersetzen, Linkslenker

Ausbauen

- Halter für Bordnetzsteuergerät -J519- ausbauen.

- Bordnetzsteuergerät -J519- ausbauen.

- Steuergerät für Einparkhilfe -J446-/Steuergerät für Parklenkassistent -J791- ausbauen.

- Warnsummer für Einparkhilfe vorn -H22- ausbauen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Halter für Bordnetzsteuergerät -J519- ersetzen, Rechtslenker

Ausbauen

- Halter für Bordnetzsteuergerät -J519- ausbauen.03.869

- Bordnetzsteuergerät -J519- ausbauen.

- Warnsummer für Einparkhilfe vorn -H22- ausbauen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Halter für Steuergerät für Einparkhilfe -J446-/Steuergerät für Parklenkassistent -J791- aus- und einbauen, Linkslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Fühlerblattlehre

Ausbauen

- Wenn eingebaut: Steuergerät für Einparkhilfe/Steuergerät für Parklenkassistent ausbauen.

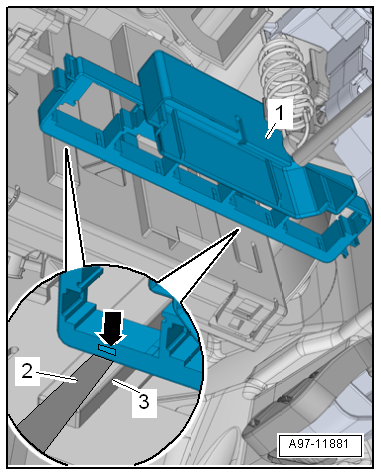

- Zum Lösen der Verrastungen eine Fühlerblattlehre 0,9 mm -2- hinter der Öffnung -Pfeil- einschieben, wie in der Abbildung gezeigt.

- Halter -1- nach unten vom Halter für Bordnetzsteuergerät -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Steuergerät für Heckklappe -J605- aus- und einbauen

Steuergerät für Heckklappe -J605- aus- und einbauen, Limousine

Das Steuergerät für Heckklappe -J605- befindet sich hinter der Kofferraum-Seitenverkleidung links.

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Kofferraum-Seitenverkleidung links ausbauen → Karosserie-Montagearbeiten Innen.

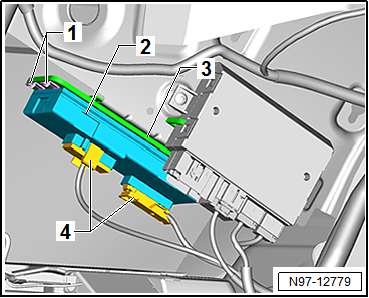

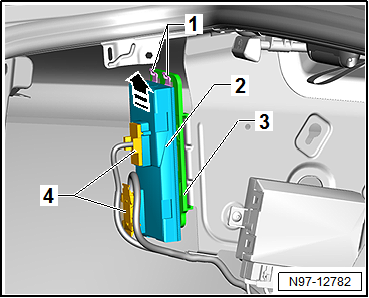

- Elektrische Steckverbindungen -4- entriegeln und trennen.

- Verrastungen -1- ein wenig nach hinten drücken und somit entriegeln.

- Gleichzeitig das Steuergerät für Heckklappe -J605--2- in -Pfeilrichtung- aus dem Halter -3- schieben und entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Steuergerät für Heckklappe -J605- aus- und einbauen, Variant

Das Steuergerät für Heckklappe -J605- befindet sich hinter der Kofferraum-Seitenverkleidung links.

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Kofferraum-Seitenverkleidung links ausbauen → Karosserie-Montagearbeiten Innen.

- Elektrische Steckverbindungen -4- entriegeln und trennen.

- Verrastungen -1- ein wenig nach hinten drücken und somit entriegeln.

- Gleichzeitig das Steuergerät für Heckklappe -J605--2- nach oben aus dem Halter -3- schieben und entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Elektrische Anlage

Steckverbindungen

Elektrische Leitungsstränge und Steckverbindungen reparieren

Reparatur von elektrischen Leitungssträngen und Steckverbindungen

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Steckergehäuse und Steckverbindungen reparieren

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Entriegeln und Zerlegen von Steckergehäusen

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Antennenleitungen reparieren

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Lichtwellenleiter

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Fahrzeugdiagnose-, Mess- und Informationssysteme

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

    Relaisträger, Sicherungsträger, E-Boxen

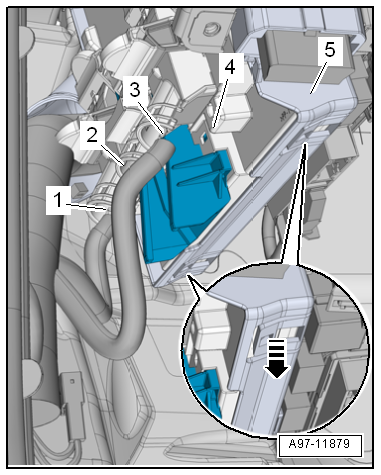

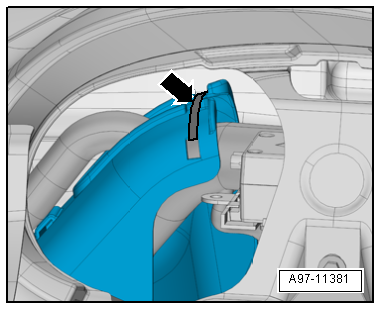

    Einbauorteübersicht - Relaisträger, Sicherungsträger, E-Boxen Relaisträger, Sicherungsträger, E-Box Motorraum Abdeckung vorn für E-Box Motorraum Mutter Anzugsdrehmoment: 9 Nm ...

    Kommunikation
    ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Scheibenwisch-und Waschalage: Frontscheibenwischanlage
    Montageübersicht - Frontscheibenwischanlage Montageübersicht - Frontscheibenwischanlage Hinweis Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet. Scheibenwischerblatt Beifahrerseite unterschiedliche Länge → El ...

    © 2021 www.passatde.com - 0.0157
