VW Passat Reparaturanleitung: Kühlmittelrohre

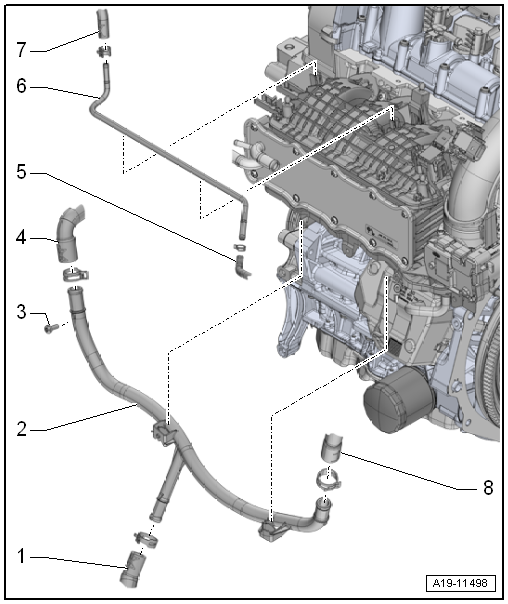

Montageübersicht - Kühlmittelrohre

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Kühlmittelschlauch
  2. Kühlmittelrohr
    • unten am Saugrohr eingeclipst
    • zum Ausbau Saugrohr ausbauen
  3. Schraube
    • 8 Nm
  4. Kühlmittelschlauch
  5. Kühlmittelschlauch
  6. Kühlmittelleitung
    • oben am Saugrohr eingeclipst
  7. Kühlmittelschlauch
  8. Kühlmittelschlauch

Kühlmittelrohre aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

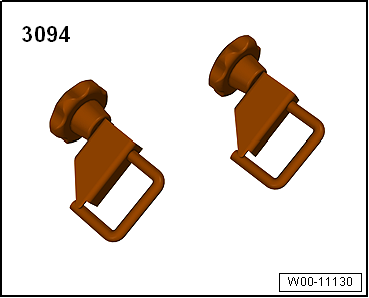

  • Schlauchklemmen bis 25 mm -3094-

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

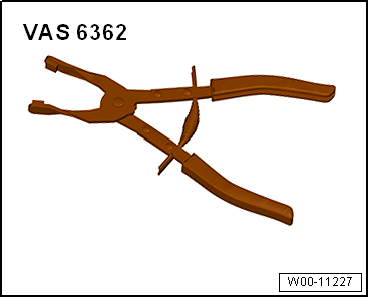

  • Schlauchschellenzange -VAS 6362-

Ausbauen

Bei warmem Motor steht das Kühlsystem unter Überdruck. Verbrühungsgefahr durch heißen Dampf und heißes Kühlmittel. Verbrühungen der Haut und anderer Körperteile möglich.Schutzhandschuhe tragen.Schutzbrille tragen.Überdruck abbauen: Verschlussdeckel für Kühlmittelausgleichsbehälter mit Lappen abdecken und vorsichtig öffnen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

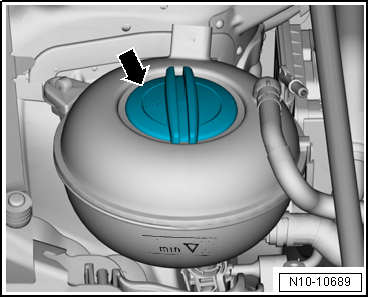

- Verschlussdeckel -Pfeil- für Kühlmittelausgleichsbehälter öffnen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

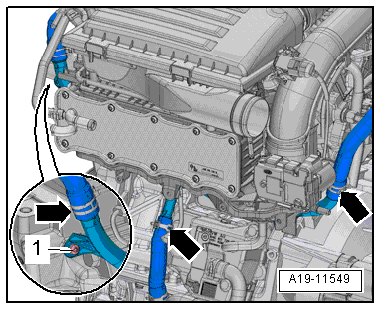

- Kühlmittelschläuche am Kühlmittelrohr mit Schlauchklemmen -3094- abklemmen.

- Schlauchschellen -Pfeile- lösen, Kühlmittelschläuche abbauen.

- Saugrohr ausbauen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

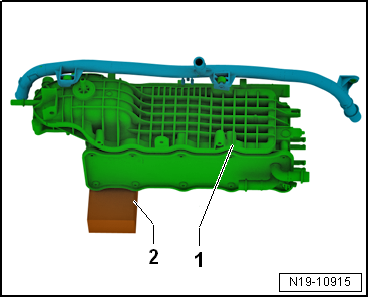

- Saugrohr -1- wie gezeigt auf die Werkbank legen.

- Als Unterlage z. B. einen Holzklotz -2- unter das Saugrohr schieben.

Hinweis

Um Beschädigungen am Saugrohr und am Kühlmittelrohr zu vermeiden, muss dieser Arbeitsablauf sehr vorsichtig durchgeführt werden!

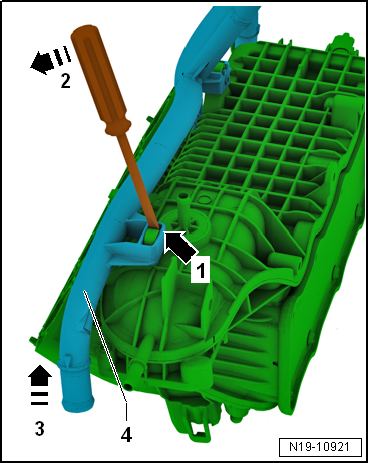

- Einen Schlitzschraubendreher in die Aussparung -Pfeil 1- stecken.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Den Schraubendreher vorsichtig in -Pfeilrichtung 2- drücken und gleichzeitig das Kühlmittelrohr -4- in -Pfeilrichtung 3- anheben, bis es sich aus der Verrastung löst.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

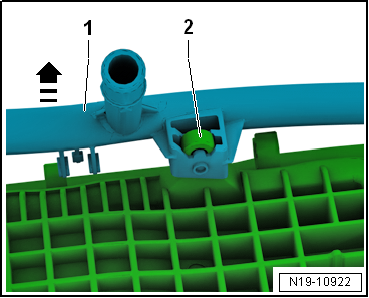

- Das Kühlmittelrohr -1- weiter in -Pfeilrichtung- anheben, bis es sich aus der Verrastung -2- löst.

Einbauen

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

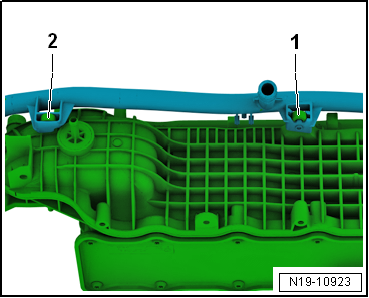

- Das Kühlmittelrohr zuerst auf die Lagerung -1- drücken, bis es einrastet.

- Anschließend das Kühlmittelrohr auf die Lagerung -2- drücken, bis es einrastet.

- Durch Gegenziehen prüfen, ob beide Lagerungen eingerastet sind.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Dichtungen und O-Ringe ersetzen.
  • Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen.

- Saugrohr einbauen.

- Kühlmittelstand prüfen.

Anzugsdrehmomente

  • "Montageübersicht - Kühlmittelrohre"

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)
