VW Passat Reparaturanleitung: Türeinbauteile

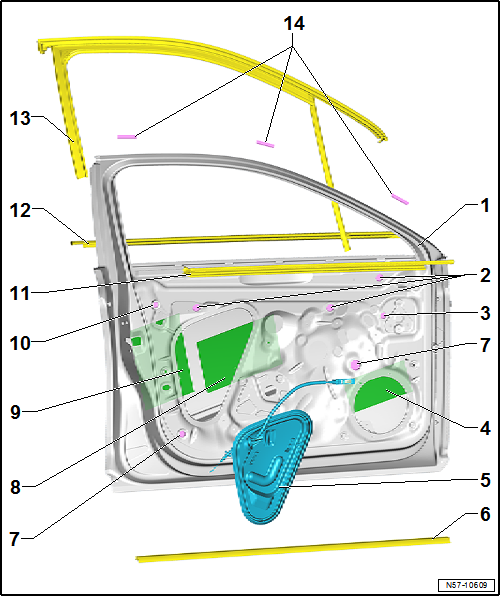

Montageübersicht - Türeinbauteile

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Tür vorn
    • aus- und einbauen
    • einstellen
  2. Aufkleber
    • Durchmesser 28 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber müssen die Öffnungen komplett abdecken.
  3. Aufkleber
    • Durchmesser 32 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber müssen die Öffnungen komplett abdecken.
  4. Dämpfung
    • selbstklebend
    • einbauen:
      • - Bei Bedarf zuschneiden, 200 mm x 100 mm. Wie im Bild gezeigt positionieren. Abstand 10 mm zur nächsten Dämpfung.
      • - Mit dem Heißluftgebläse -V.A.G 1416- erwärmen und kräftig an das Türaußenblech andrücken.
  5. Türinnenabdeckung
    • aus- und einbauen
  6. Türfugendichtung
    • aus- und einbauen
  7. Aufkleber
    • Durchmesser 40 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber müssen die Öffnungen komplett abdecken.
  8. Dämpfung
    • selbstklebend
    • einbauen:
      • Bei Bedarf zuschneiden, 250 mm x 160 mm. Wie im Bild gezeigt positionieren.
      • Mit dem Heißluftgebläse -V.A.G 1416- erwärmen und kräftig an das Türaußenblech andrücken.
  9. Dämpfung
    • selbstklebend
    • einbauen:
      • Bei Bedarf zuschneiden, 250 mm x 160 mm. Wie im Bild gezeigt positionieren. Abstand 10 mm zur nächsten Dämpfung.
      • Mit dem Heißluftgebläse -V.A.G 1416- erwärmen und kräftig an das Türaußenblech andrücken.
  10. Aufkleber
    • Durchmesser 19 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber müssen die Öffnungen komplett abdecken.
  11. Fensterschachtleiste innen
    • aus- und einbauen
  12. Fensterschachtleiste außen
    • aus- und einbauen
  13. Fensterführung
    • aus- und einbauen
  14. Aufkleber
    • 3 Stück
    • 15 mm x 50 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
    • Aufkleber müssen die Öffnungen komplett abdecken.

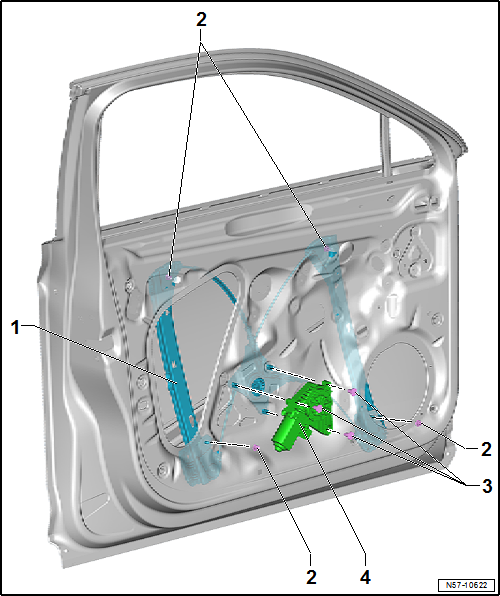

Montageübersicht - Fensterheber

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Fensterheber
    • aus- und einbauen
  2. Sechskantmutter
    • 4 Stück
    • 6 Nm
  3. Schraube
    • 3 Stück
    • 3 Nm
  4. Motor für Fensterheber -V14/V15-
    • aus- und einbauen

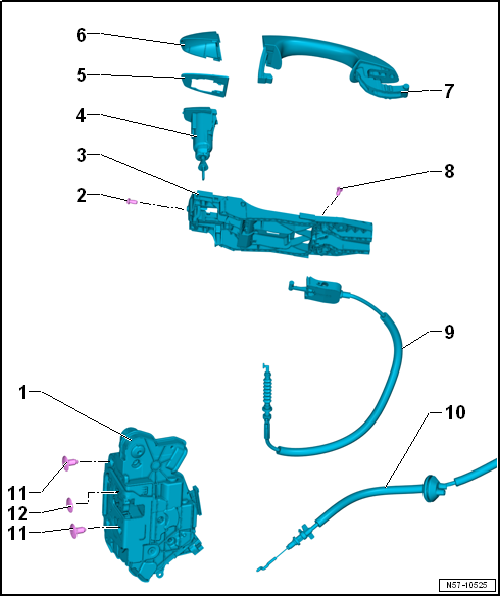

Montageübersicht - Türgriff und Türschloss

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

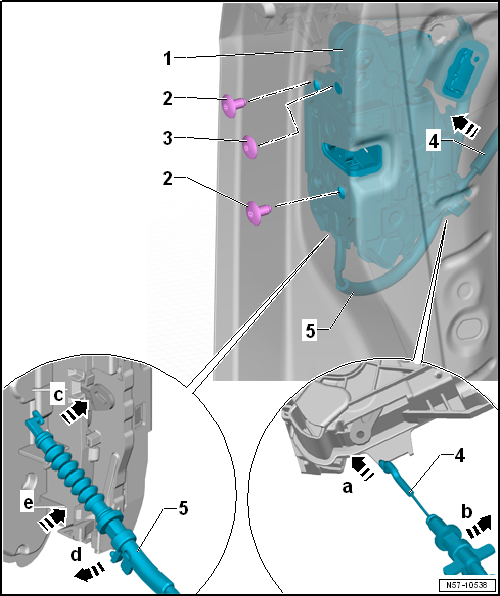

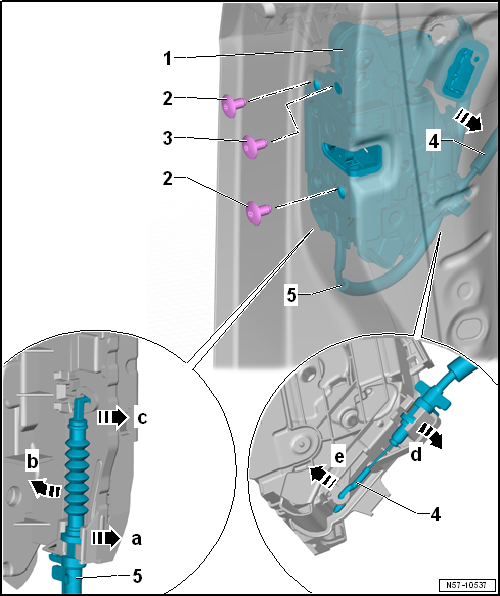

  1. Türschloss
    • aus- und einbauen
  2. Schraube
    • 3 Nm
    • Für den Schließzylinder.
  3. Lagerbügel
    • aus- und einbauen
  4. Schließzylinder
    • aus- und einbauen
    • Wird nur an der Fahrertür eingebaut.
  5. Unterlage
  6. Abdeckkappe
    • für Schließzylinder aus- und einbauen
    • ohne Schließzylinder aus- und einbauen
  7. Türgriff
    • aus- und einbauen
  8. Schraube
    • 1,5 Nm
    • Durch Lösen dieser Schraube wird der Lagerbügel von der Tür gelöst.
  9. Seilzug
    • vom Türschloss -1- zum Lagerbügel -3-
  10. Seilzug
    • von der Türinnenbetätigung zum Türschloss -1-
    • mit Tülle zur Durchführung an der Abdeckung
  11. Schraube
    • 2 Stück
    • 18 Nm
  12. Abdeckkappe

Motor für Fensterheber -V14-/-V15- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

  • Der Aus- und Einbau erfolgt nur für den linken Motor für Fensterheber. Der Aus- und Einbau des rechten Motors für Fensterheber wird sinngemäß daraus abgeleitet.
  • Das Türsteuergerät -J386/J387--5- ist vom Motor für Fensterheber -V14/V15--1- getrennt.
  • Das Türsteuergerät -J386/J387- ist in die Tür eingeclipst.

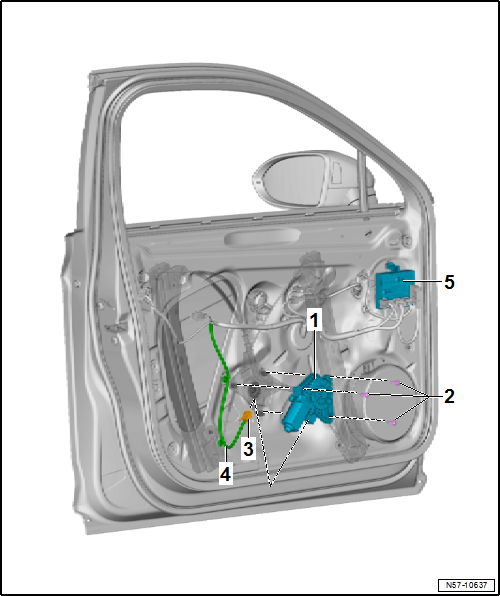

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Türscheibe mit Klebeband festsetzen, damit sie nicht herunterrutscht.

- Zündung und alle elektrischen Verbraucher ausschalten. Zündschlüssel abziehen.

- Steckverbindung -3- trennen.

- Schrauben -2- (3 Stück) herausdrehen.

- Motor für Fensterheber -1- von den Aufnahmen der Seiltrommel abnehmen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterhebermotor -1- auf die Aufnahmen der Seiltrommel stecken. Türscheibe dabei leicht auf und ab bewegen, damit sich die Verzahnung zwischen Fensterhebermotor und Seiltrommel besser findet.

- Schrauben -2- festdrehen.

- Steckverbindung -3- verbinden.

- Ein neues Türsteuergerät -5- muss mit dem → Fahrzeugdiagnosetester codiert werden.

- Der Arbeitsablauf und die Hinweise zur Hoch- und Tieflaufautomatik sowie der Überschusskraftbegrenzung sind zu finden in.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Fensterheber"
Fensterheber aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Fensterheber. Der Aus- und Einbau des rechten Fensterhebers wird sinngemäß daraus abgeleitet.

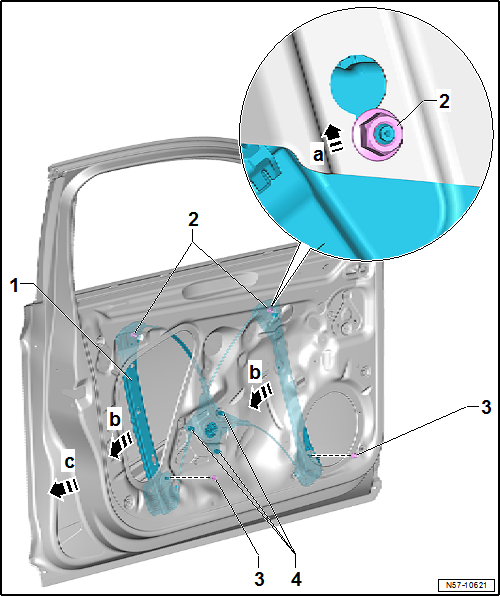

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Türscheibe ausbauen.

- Fensterhebermotor ausbauen.

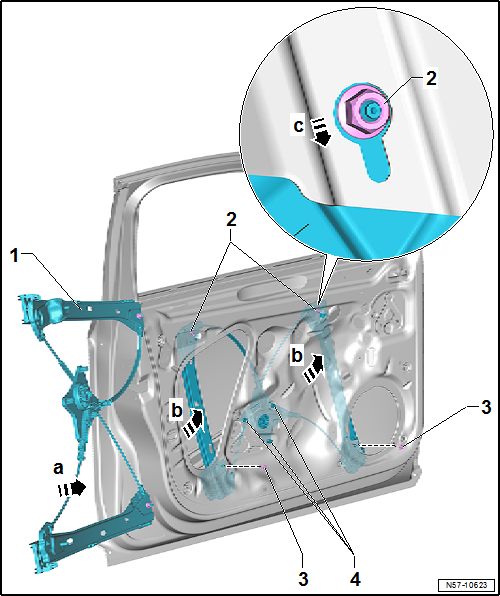

- Rasthaken der Seiltrommel entriegeln -4- und in die Tür schieben.

- Sechskantmuttern -3- herunterdrehen und Gewindebolzen des Fensterhebers in die Tür schieben.

- Sechskantmuttern -2- lösen, nicht herunterdrehen.

- Fensterheber in der Tür etwas nach oben -Pfeil a- schieben und in die Tür führen.

- Fensterheber -1- um 90º drehen -Pfeile b- und durch die Öffnung der Tür herausnehmen -Pfeil c-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterheber -1- durch die Öffnung in die Tür hineinführen -Pfeil a- und in Einbaulage bringen -Pfeil b-.

- Gewindebolzen des Fensterhebers durch das Türinnenblech stecken und nach unten führen -Pfeil b-.

- Sechskantmuttern -2 und 3- festdrehen.

- Seiltrommel gegen Türinnenteil drücken, bis die Rasthaken -4- hörbar verrasten.

- Fensterhebermotor einbauen

- Türscheibe einbauen

Anzugsdrehmomente

  • Sechskantmuttern "Montageübersicht - Fensterheber"

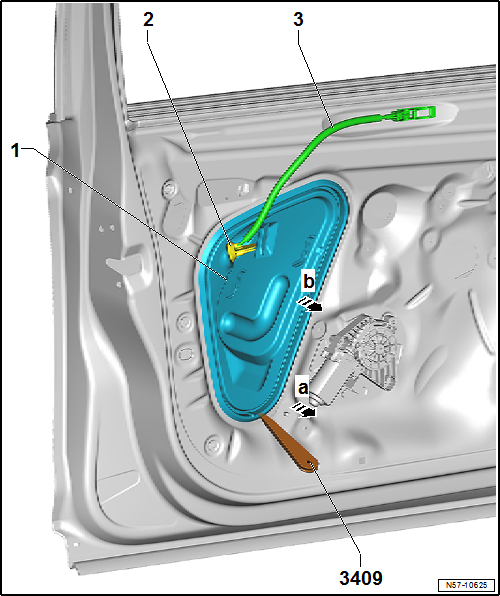

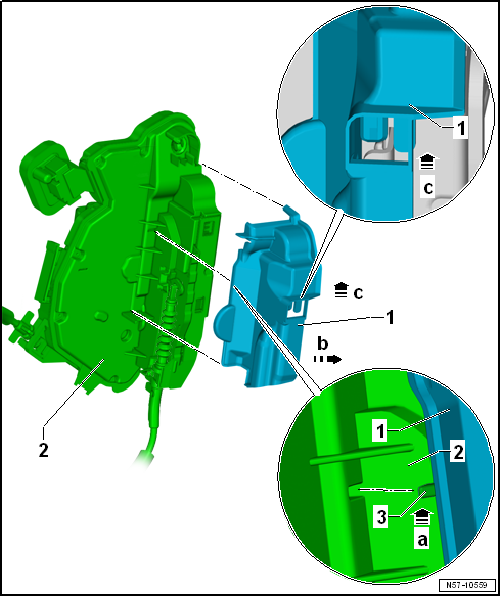

Türinnenabdeckung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

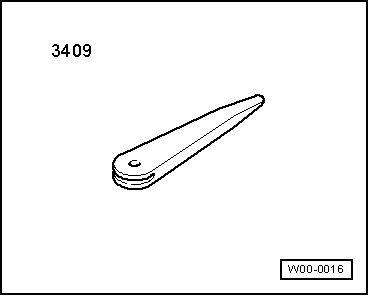

  • Demontagekeil -3409-

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Abdeckung. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

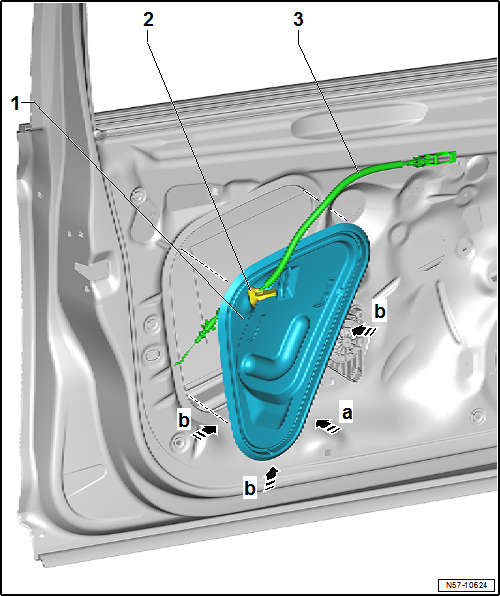

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Abdeckung -1- im unteren Bereich abheben -Pfeil a-.

- Abdeckung -1- aus der Tür herausziehen -Pfeil b-.

Hinweis

Sofern es für die folgenden Arbeiten notwendig ist, Seilzug -3- mit der Tülle -2- aus der Abdeckung -1- herausziehen. Falls vorhanden, Steckverbindung an der Tülle trennen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Seilzug -3- mit Tülle -2- in die Abdeckung -1- fädeln.

- Tülle -2- in Abdeckung -1- einknüpfen.

- Abdeckung -1- in die Tür einsetzen -Pfeil a-.

- Abdeckung -1- rundherum einrasten -Pfeil b-.

Hinweis

Den Sitz der Abdeckung durch Umfahren des Randbereichs mit den Fingern kontrollieren.

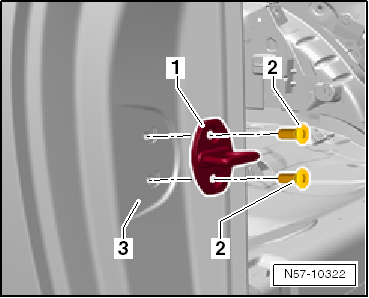

Schließbügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

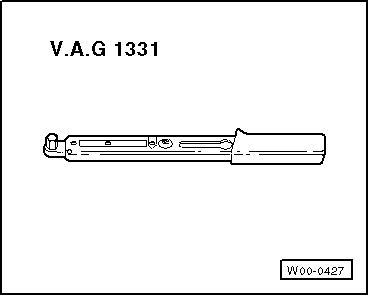

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

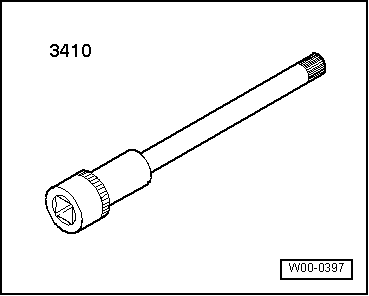

  • Steckeinsatz -3410-

Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Schließbügel. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Schrauben -2- herausdrehen und Schließbügel -1- abnehmen.

Einbauen

Hinweis

Es muss ein Schließbügel mit Krümmung verbaut werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Schließbügel -1- mit der Krümmung nach innen an die B-Säule -3- ansetzen. Schrauben -2- festziehen.

- Einstellung des Schließbügels

Anzugsdrehmomente

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Abdeckkappe aus- und einbauen, für Schließzylinder

Hinweis

  • Beim Ausbauen der Abdeckkappe für Schließzylinder darf der Schraubendreher nicht gedreht und mit dem Schraubendreher nicht gehebelt werden.
  • Der Schließzylinder und die Abdeckkappe für Schließzylinder sind nur auf der Fahrerseite verbaut.

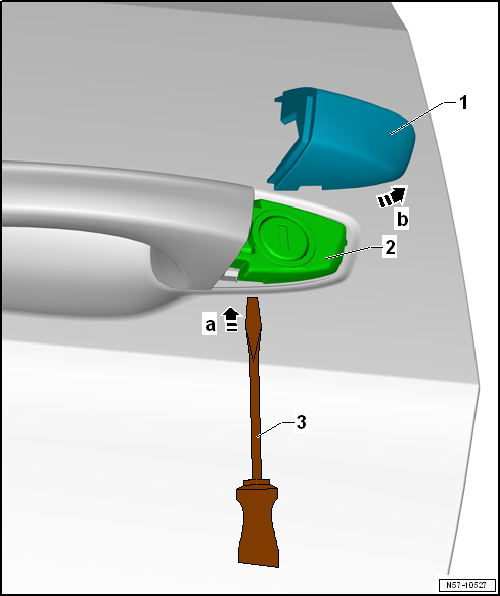

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

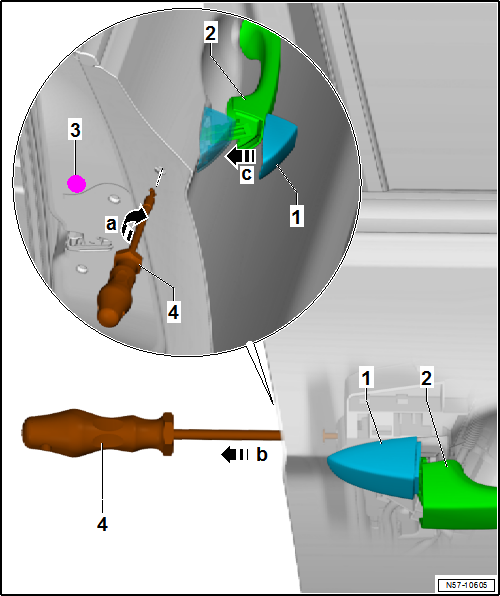

- Türgriff von der Tür abziehen.

- Einen kleinen Schraubendreher -3- leicht -Pfeil a- in die Öffnung an der Unterseite der Abdeckkappe Schließzylinder drücken.

- Die Abdeckkappe Schließzylinder -1-, mit dem Schraubendreher zusammen, an der Unterseite leicht von der Tür abziehen -Pfeil b-.

- Abdeckkappe nach oben vom Schließzylinder abschieben.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türgriff -1- von der Tür abziehen.

- Abdeckkappe Schließzylinder -2- leicht abgewinkelt von oben -Pfeil a- auf den Schließzylinder aufschieben.

- Abdeckkappe Schließzylinder -2- an die Tür -Pfeil b- andrücken, bis die Abdeckkappe mit dem Schließzylinder verrastet.

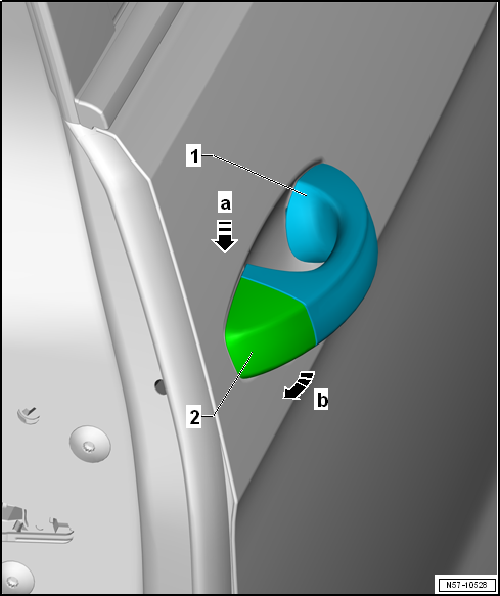

Abdeckkappe aus- und einbauen, ohne Schließzylinder

Hinweis

Diese Abdeckkappe wird dort eingebaut, wo kein Schließzylinder eingebaut ist.

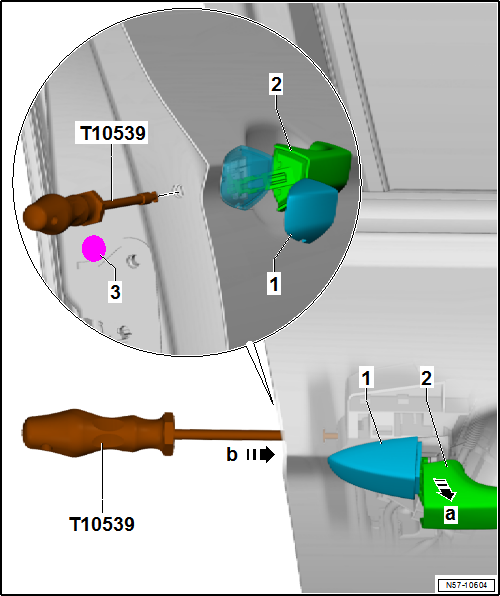

Ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • De- und Montagewerkzeug -T10539-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Stopfen -3- entnehmen.

- Das De- und Montagewerkzeug -T10539- mit der Markierung nach oben an den Verriegelungshaken des Lagerbügels führen.

- Türgriff -2- von der Tür abziehen -Pfeil b-.

- Das De- und Montagewerkzeug -T10539- etwa 5 mm nach vorn drücken -Pfeil b-, bis der Haken entriegelt.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

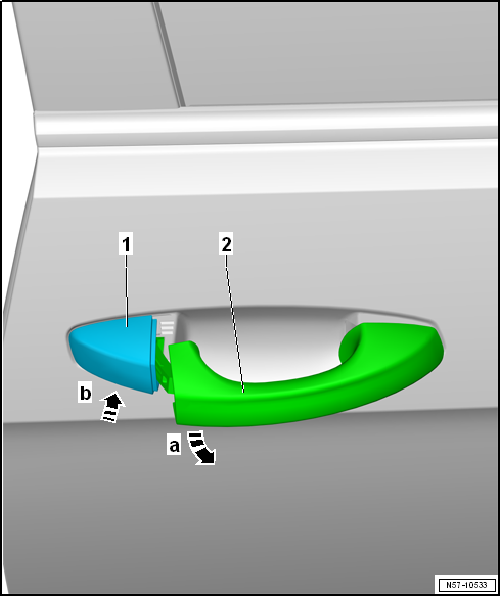

Der Türgriff -2- in einem bestimmten Abstand zur Tür stehen -Pfeil a-.

Hinweis

Türgriff nicht in die Tür hineindrücken, dadurch wird der Lagerbügel beschädigt.

- Abdeckkappe -1- aus dem Lagerbügel herausziehen -Pfeil b-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  • Türgriff -2- steht von der Tür ab -Pfeil a-.

- Abdeckkappe -1- in den Lagerbügel hineinschieben -Pfeil b-.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Abdeckkappe -1- leicht an die Tür drücken.

- Das De- und Montagewerkzeug -T10539- mit der Markierung nach oben an den Verriegelungshaken des Lagerbügels führen.

- Das De- und Montagewerkzeug -T10539- im Verriegelungshaken um 90º drehen -Pfeil a- und um ca. 5 mm herausziehen -Pfeil b-, bis der Haken verriegelt.

Der Türgriff -2- klappt automatisch an die Tür -Pfeil c-.

- Das De- und Montagewerkzeug -T10539- im Verriegelungshaken um 90º drehen -Pfeil a- und aus der Tür herausziehen.

- Stopfen -3- befestigen.

Schließzylinder aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

  • Der Aus- und Einbau erfolgt nur für einen linken Schließzylinder. Für die rechte Seite wird sinngemäß daraus abgeleitet.
  • Es können unterschiedliche Abdeckungen -4, 6 oder 7- verbaut sein.

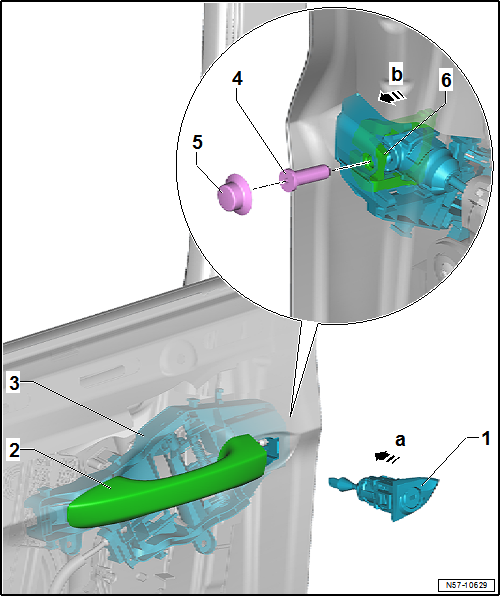

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Abdeckkappe für Schließzylinder ausbauen.

- Abdeckungen -5- abheben.

- Schraube -4- bis zum Anschlag herausdrehen.

- Schraube -4- mit der Verriegelung -6- hineindrücken -Pfeil a-. Erst dadurch wird der Schließzylinder frei gegeben.

- Türgriff -2- von der Tür abziehen.

- Schließzylindergehäuse -1- im rechten Winkel -Pfeil b- zur Tür aus dem Lagerbügel -3- herausziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türgriff -2- von der Tür abziehen.

- Schließzylindergehäuse -1- im rechten Winkel -Pfeil a- in den Lagerbügel -3- hineinschieben.

- Schrauben -4- in den Lagerbügel hineindrehen. Die Verriegelung -6- zieht sich dabei automatisch in Position -Pfeil b-.

Hinweis

Während der Montage muss das Schließzylindergehäuse an das Türaußenblech angedrückt werden.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

  • Anschließend muss bei geöffneter Tür unbedingt eine Funktionsprüfung durchgeführt.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Türgriff und Türschloss"
Türgriff aus- und einbauen

Türgriff aus- und einbauen

Ausbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Türgriff. Für die linke Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

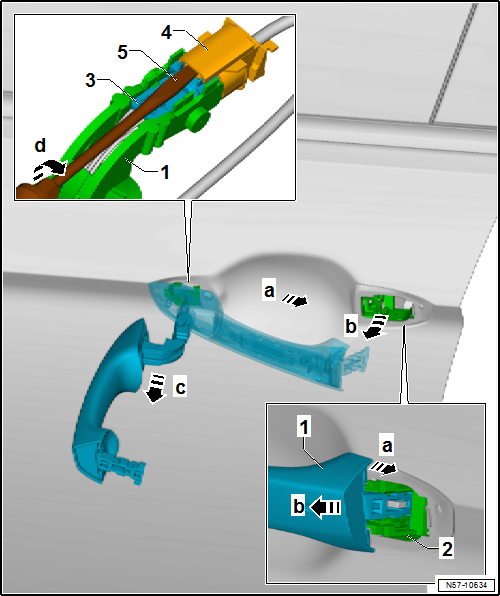

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

- Je nach Ausführung Abdeckkappe für Schließzylinder ausbauen und den Schließzylinder ausbauen.

- Oder Abdeckkappe ohne Schließzylinder ausbauen.

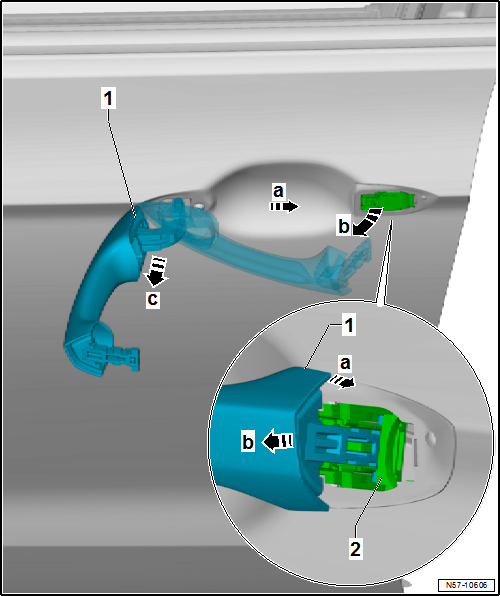

- Türgriff -1- etwas nach hinten -Pfeil a- aus der Aufnahme des Lagerbügels -2- ziehen.

- Türgriff in -Pfeilrichtung b- herumschwenken.

- Türgriff im rechten Winkel -Pfeil c- aus dem Lagerbügel -2- entnehmen.

Bei Fahrzeugen mit schlüssellosem Zugangsberechtigungs_System löst sich die Steckverbindung beim Entnehmen des Türgriffs.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

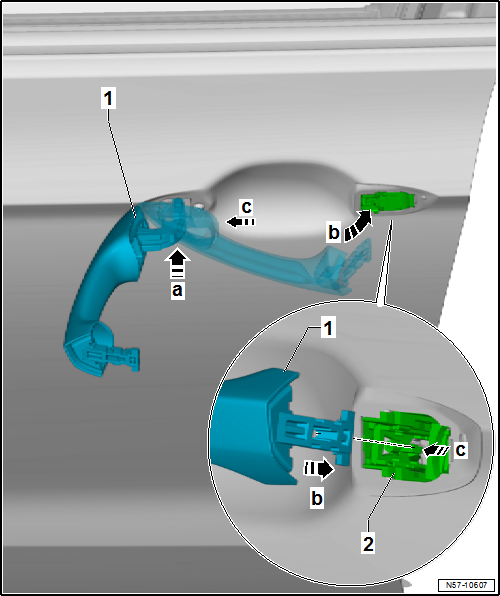

- Türgriff -1- im rechten Winkel -Pfeil a- in den Lagerbügel einsetzen.

Bei Fahrzeugen mit schlüssellosem Zugangsberechtigungs-System wird die Steckverbindung beim Einsetzen des Türgriffs zusammengefügt.

- Türgriff -1- zur Tür herumschwenken -Pfeil b-.

- Türgriff nach vorn -Pfeil c- in die Aufnahme im Lagerbügel -2- drücken.

- Anschließend bei geöffneter Tür unbedingt eine Funktionsprüfung durchführen.

Türgriff mit schlüssellosem-Zugangsberechtigungs-System aus- und einbauen

Ausbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Türgriff. Für die linke Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

- Je nach Ausführung Abdeckkappe für Schließzylinder ausbauen und den Schließzylinder ausbauen.

- Oder Abdeckkappe ohne Schließzylinder ausbauen.

- Türgriff -1- etwas nach hinten -Pfeil a- aus der Aufnahme des Lagerbügels -2- ziehen.

- Türgriff in -Pfeilrichtung b- herumschwenken.

- Verriegelung an der Steckverbindung -4- mit einem Schraubendreher -3- öffnen -Pfeil d-.

- Türgriff im rechten Winkel -Pfeil c- aus dem Lagerbügel -2- entnehmen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

- Türgriff -1- im rechten Winkel -Pfeil a- in den Lagerbügel einsetzen.

Bei Fahrzeugen mit schlüssellosem Zugangsberechtigungs-System wird die Steckverbindung beim Einsetzen des Türgriffs zusammengefügt.

- Türgriff -1- zur Tür herumschwenken -Pfeil b-.

- Türgriff nach vorn -Pfeil c- in die Aufnahme im Lagerbügel -2- drücken.

- Anschließend bei geöffneter Tür unbedingt eine Funktionsprüfung durchführen.

Lagerbügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Lagerbügel. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Je nach Ausführung Abdeckkappe für Schließzylinder ausbauen und den Schließzylinder ausbauen.

- Oder Abdeckkappe ohne Schließzylinder ausbauen.

- Türgriff ausbauen.

- Türinnenabdeckung ausbauen.

- Türgriff ausbauen.

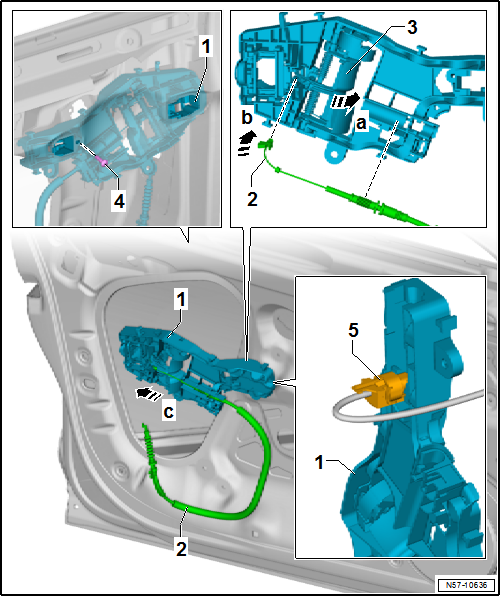

- Schraube -4- herausdrehen.

- Lagerbügel -1- aus der Tür herausnehmen.

Lösen des Seilzugs

- Halterung -3- etwas herumschwenken -Pfeil a-.

- Bolzen des Seilzugs -2- aus der Aufnahme heben.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Befestigen des Seilzugs

Hinweis

Auf festen Sitz des Steckers -5- für schlüsselloses Zugangsberechtigungs-System achten.

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

- Halterung -3- etwas herumschwenken -Pfeil a-.

- Bolzen des Seilzugs -2- in die Aufnahme drücken -Pfeil b-.

- Lagerbügel -1- in die Tür -Pfeil c- führen.

- Schraube -4- festdrehen.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Türgriff und Türschloss"

Türschloss aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  • Steckeinsatz -3410-

Hinweis

  • Der Aus- und Einbau erfolgt nur für das linke Türschloss. Für die rechte Seite wird sinngemäß daraus abgeleitet.
  • Die Türscheibe muss bei den folgenden Arbeiten geschlossen sein.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Türinnenabdeckung ausbauen.

- Türgriff ausbauen.

- Wenn vorhanden, Steckverbindung trennen.

- Schrauben -2- herausdrehen.

- Türschloss -1- aus der Tür herausnehmen -Pfeil-.

Hinweis

Soweit es für folgende Arbeiten notwendig ist, können Sie die Seilzüge lösen.

Lösen des Seilzugs zum Lagerbügel

- Abdeckung ausbauen.

- Seilzug -5- um 90º verdrehen -Pfeil a- und aus der Halterung herausnehmen.

- Seilzug so weit nach oben schwenken -Pfeil b-, bis der Seilzug aus der Öse im Türschloss -1- herausgefädelt werden kann -Pfeil c-.

Lösen des Seilzugs zur Türinnenbetätigung

- Seilzug -4- um 90º verdrehen und aus der Halterung herausnehmen.

- Seilzug so weit schwenken -Pfeil d-, bis der Seilzug aus der Öse im Türschloss -1- herausgefädelt werden kann -Pfeil e-.

Abdeckung ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Rasthaken -3- in -Pfeilrichtung a- entriegeln.

- Abdeckung -1- mit dem Rasthaken aus dem Türschloss -2- ziehen -Pfeil b-.

- Abdeckung -1- nach oben -Pfeil c- vom Türschloss -2- abziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Ausgebaute Seilzüge -4- und -5- am Türschloss -1- einbauen.

- Abdeckung einbauen

- Türschloss -1- in der Tür einsetzen.

- Wenn vorhanden, Steckverbindung anschließen.

- Schrauben -2- eindrehen.

- Abdeckkappe -3- einclipsen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

- Anschließend muss bei geöffneter Tür unbedingt eine Funktionsprüfung durchgeführt werden.

Nur bei korrekter Einstellung und Verriegelung der Seilzüge kann das Türschloss entriegelt und somit die Tür geöffnet werden.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Türgriff und Türschloss"

Abdeckung einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Abdeckung -1- auf den Halter -3- am Türschloss -2- schieben -Pfeil a-.

- Rasthaken -4- mit dem Türschloss -2- verrasten -Pfeil b-.

Fensterführung aus- und einbauen

Hinweis

  • Der Aus- und Einbau erfolgt nur für die linke Fensterführung. Der Aus- und Einbau der rechten Fensterführung wird sinngemäß daraus abgeleitet.
  • Fensterführung beim Abheben nicht biegen!

Ausbauen

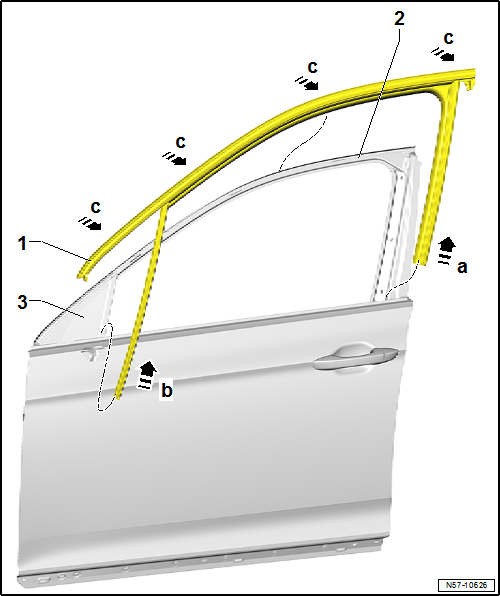

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterschachtleiste innen ausbauen.

- Fensterschachtleiste außen ausbauen.

- Von innen die Dichtlippe der Fensterführung -1- vom Türflansch abkrempeln.

- Fensterführung -1- aus den Aufnahmen der Tür herausziehen -Pfeile a und b-.

- Fensterführung -1- rundherum gleichmäßig -Pfeile c- vom Türflansch -2- abziehen.

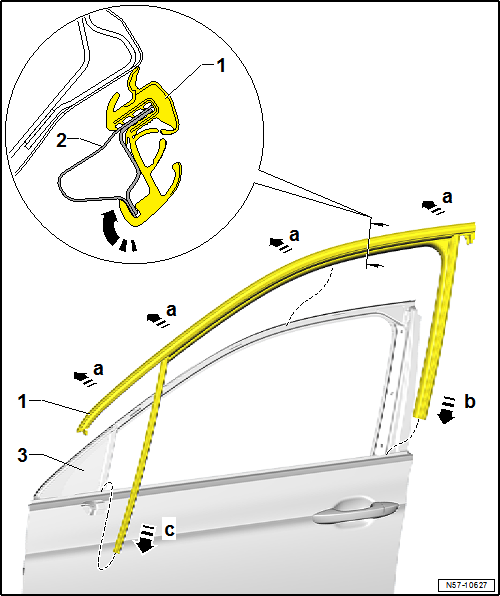

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterführung zum leichteren Einbau mit Seifenwasser einsprühen.

- Fensterführung -1- in die Aufnahmen der Tür hineinschieben -Pfeile c und b-.

- Fensterführung -1- nach vorn verlaufend auf den Türflansch aufstecken -Pfeile a-.

- Von innen die Dichtlippe der Fensterführung auf den Türflansch -2- krempeln -Pfeil-.

Hinweis

Beim Einbau der Fensterführung -1- auf einen gleichmäßigen Sitz achten (Windgeräusche).

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Fensterschachtleiste aus- und einbauen

Fensterschachtleiste außen aus- und einbauen

Ausbauen

Hinweis

  • Der Kern der Fensterschachtleiste außen besteht aus einem Metalleinleger.
  • Wenn dieser verbogen wird, kann die Fensterschachtleiste außen nicht mehr geradegebogen werden. Sie bleibt "wellig".
  • Daher wird die Fensterschachtleiste außen gleichmäßig und ohne zu verbiegen abgezogen und aufgedrückt.
  • Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste außen. Der Aus- und Einbau der rechten Fensterschachtleiste wird sinngemäß daraus abgeleitet.

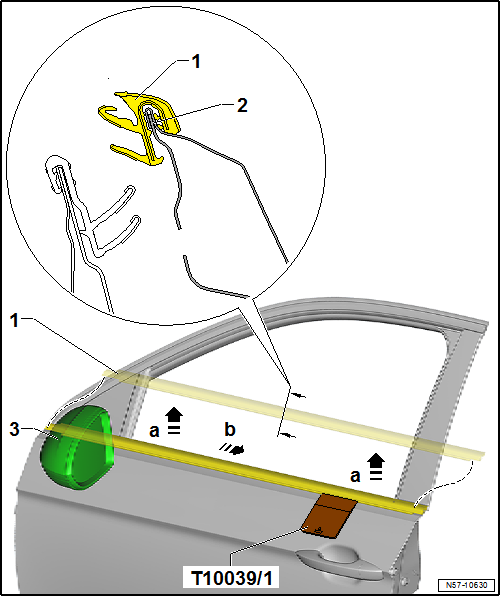

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterschachtleiste außen -1- mit dem Keil -T10039/1- gleichmäßig etwas vom Türflansch -2- abheben -Pfeile a-. Dabei die Leiste nicht verbiegen.

- Fensterschachtleiste außen -1- unter dem Außenspiegel -3- hervorziehen -Pfeil b-.

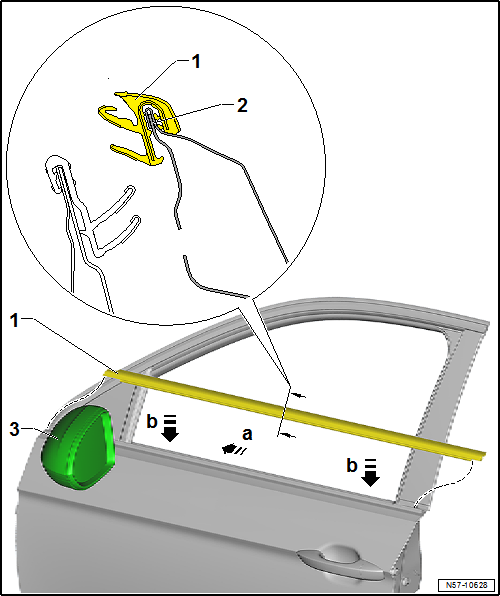

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Das Aufbringen von Montagehilfsmittel ist zulässig.
  • Das Einbauen der Fensterschachtleiste außen erfolgt ohne Schlagwerkzeug.

- Fensterschachtleiste außen -1- unter den Außenspiegel -3- schieben -Pfeil a-.

- Fensterschachtleiste außen -1- an der B-Säule ausrichten und gleichmäßig von Hand auf den Türflansch -2- drücken -Pfeile b-.

Fensterschachtleiste innen aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste innen. Der Aus- und Einbau der rechten Fensterschachtleiste wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

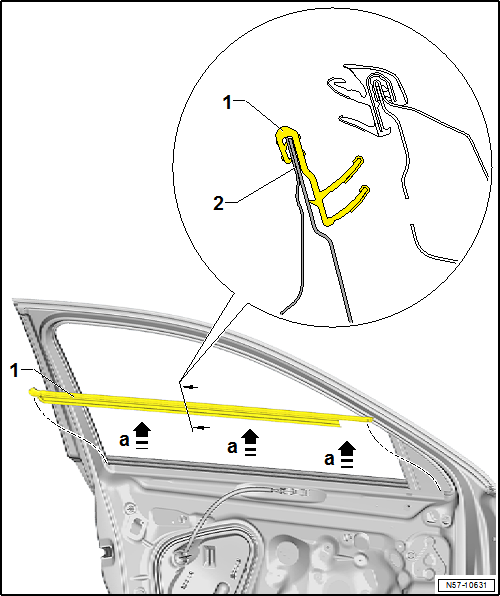

Ausbauen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Fensterschachtleiste innen -1- gleichmäßig und ohne diese zu verbiegen vom Flansch -2- abheben -Pfeile a-.

Einbauen

- Fensterschachtleiste innen -1- vermitteln und gleichmäßig von Hand auf den Flansch -2- der Tür vorn drücken.

    Tür
    Montageübersicht - Tür Hinweis Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet. Nach dem Ersatz der A-Säule ist für die Schrauben -2 u ...

    Zentralverriegelung
    Einbauorteübersicht - Zentralverriegelung Alarmhorn -H12- ausbauen → Elektrische Anlage Türsteuergerät Beifahrerseite -J387- Getrennt vom Fensterhebermotor in der Tür eingebaut ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Drücke prüfen bei Fahrzeugen: Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)
    Hinweis Klimaservice-Station anschließen. Prüfvoraussetzungen beachten. - Motordrehzahl auf 2000 U/min bringen. - Manometerbatterie beobachten. Hinweis Die Schaltdrücke und die Ausführung der Schalter am Kältemittelkreislauf sind fahrzeugspezifisch. Die Drücke sind an den S ...

    © 2024 www.passatde.com - 0.009
