VW Passat Reparaturanleitung: Schiebedach

Schiebedach

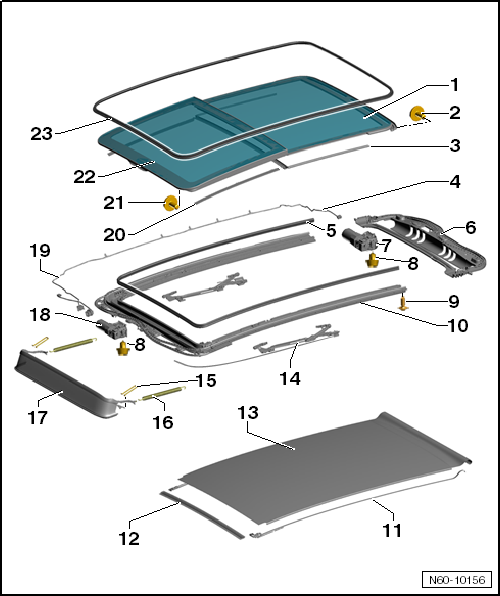

Montageübersicht - Schiebedach

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Schiebedachdeckel hinten
    • aus- und einbauen
    • einstellen
  2. Schraube
    • 4 Stück
    • 7 Nm
  3. Dichtung
    • für den Glasdeckel hinten
    • aus- und einbauen
  4. Elektrische Leitung
  5. Innendichtung
    • auf den Montagerahmen gesteckt
  6. Heckteil
  7. Steuergerät für Dachrollo -J394-
    • aus- und einbauen
    • Initialisierung
  8. Schraube
    • zur Befestigung der Motoren
    • 3 Stück je Motor
    • 8 Nm
  9. Schraube
    • zur Befestigung des Schiebedachrahmens
    • 18 Stück
    • 8 Nm
  10. Schiebedachrahmen
    • aus- und einbauen
  11. Seilzug
    • für das Sonnenschutzrollo
  12. Spriegel
  13. Schiebedachrollo
    • aus- und einbauen
  14. Ausstellmechanik
    • für Glasdeckel vorn, mit Seilzügen
  15. Stützbügel
  16. Zugfeder
  17. Windabweiser
    • aus- und einbauen
  18. Steuergerät für Schiebedach -J245-
    • aus- und einbauen
    • Initialisierung
  19. Steckverbindungen
  20. Blende
  21. Schraube
    • 8 Stück
    • 7 Nm
  22. Schiebedachdeckel
    • aus- und einbauen
    • einstellen
  23. Außendichtung
    • aus- und einbauen

Montageübersicht - Schiebedach

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Schiebedachdeckel hinten
    • aus- und einbauen
    • einstellen
  2. Schraube
    • 4 Stück
    • 7 Nm
  3. Dichtung
    • für den Glasdeckel hinten
    • aus- und einbauen
  4. Elektrische Leitung
  5. Innendichtung
    • auf den Montagerahmen gesteckt
  6. Heckteil
  7. Steuergerät für Dachrollo -J394-
    • aus- und einbauen
    • Initialisierung
  8. Schraube
    • zur Befestigung der Motoren
    • 3 Stück je Motor
    • 8 Nm
  9. Schraube
    • zur Befestigung des Schiebedachrahmens
    • 18 Stück
    • 8 Nm
  10. Schiebedachrahmen
    • aus- und einbauen
  11. Seilzug
    • für das Sonnenschutzrollo
  12. Spriegel
  13. Schiebedachrollo
    • aus- und einbauen
  14. Ausstellmechanik
    • für Glasdeckel vorn, mit Seilzügen
  15. Stützbügel
  16. Zugfeder
  17. Windabweiser
    • aus- und einbauen
  18. Steuergerät für Schiebedach -J245-
    • aus- und einbauen
    • Initialisierung
  19. Steckverbindungen
  20. Blende
  21. Schraube
    • 8 Stück
    • 7 Nm
  22. Schiebedachdeckel
    • aus- und einbauen
    • einstellen
  23. Außendichtung
    • aus- und einbauen

Montageübersicht - Windabweiser

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Windabweiser
    • aus- und einbauen
  2. Zugfeder
  3. Stützbügel

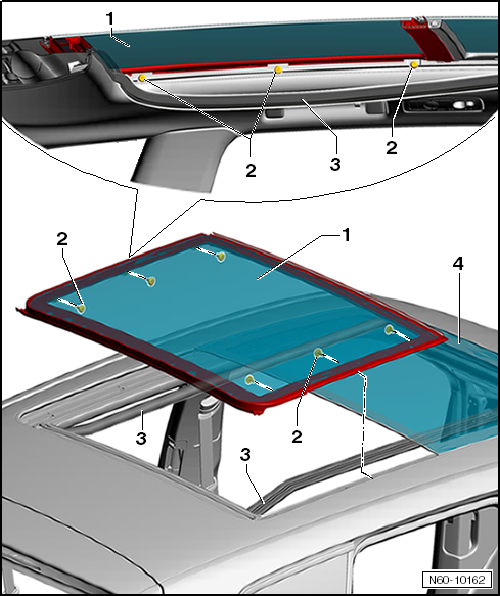

Schiebedachdeckel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 210 Nm -V.A.G 1783-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

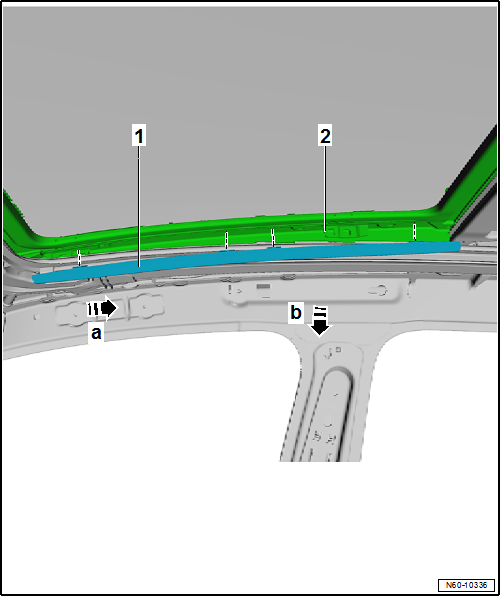

- Schiebedachdeckel -2- öffnen, bis die Blenden -1- zugänglich sind.

- Blenden -1- vom Innenraum etwas nach hinten schieben -Pfeil a-.

- Blenden nach unten -Pfeil b- vom Deckel abnehmen.

Hinweis

Zum Herausdrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Mechanik des Panorama-Schiebedachs fallen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

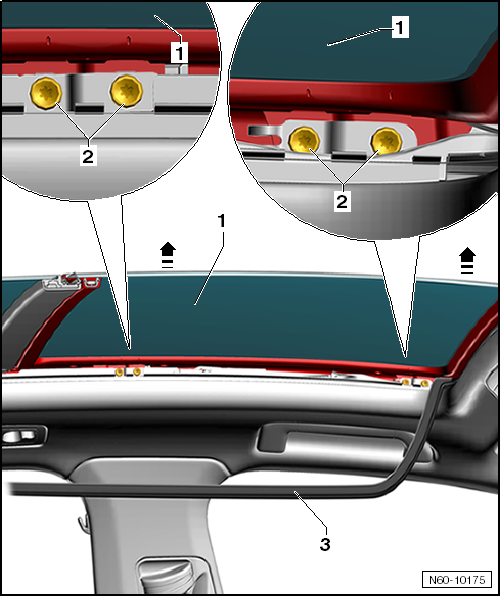

- Dichtung -3- vom Montagerahmen abziehen.

- Schrauben -2- vom Schiebedachdeckel -1- links und rechts herausdrehen.

- Schiebedachdeckel nach oben -Pfeile- herausnehmen.

Einbauen

Hinweis

  • Es sind immer neue Schrauben beim Einbau des Glasdeckels zu verwenden.
  • Zum Eindrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Führung des Panorama-Schiebedachs fallen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

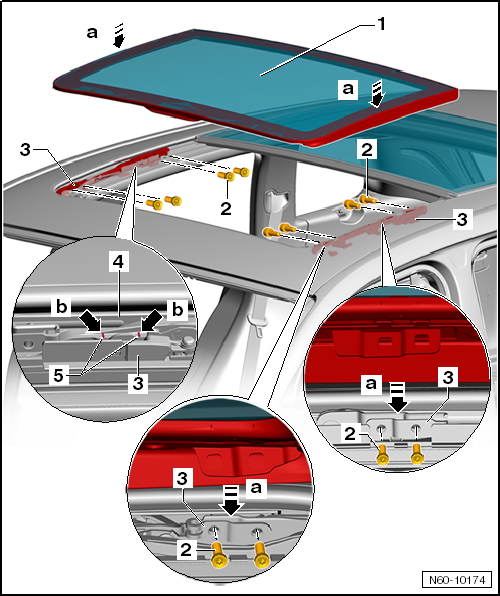

- Wenn es notwendig ist, die Ausstellmechanik -3- auf beiden Seiten so weit verschieben, bis die Markierungen -5- eine Linie bilden -Pfeile b-.

- Schiebedachdeckel -1- von oben -Pfeile a- in die Ausstellmechanik -3- einsetzen. Die Schrauben -2- hineindrehen, nicht festdrehen.

- Schiebedachdeckel vorn einstellen.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Schiebedach"

Volkswagen Passat. Karosserie-Montagearbeiten Außen

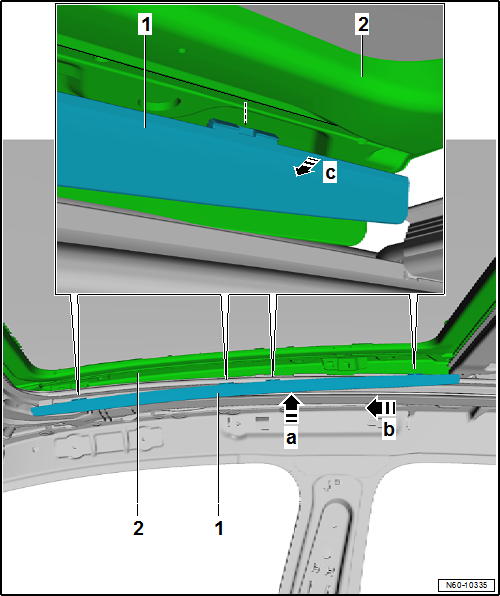

- Blende -1- schräg an den Schiebedachdeckel -2- anführen -Pfeil c- und in die Öffnungen drücken -Pfeil a-.

- Blende bis auf Anschlag nach vorn schieben -Pfeil b-.

- Nach der Beendigung aller Arbeiten einen Normierungslauf des Schiebedachmotors durchführen.

Schiebedachdeckel hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 210 Nm -V.A.G 1783-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Zum Herausdrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Führung des Panorama-Schiebedachs fallen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Dichtung -3- vom Montagerahmen abziehen.

- Schrauben -2- vom Schiebedachdeckel -1- links und rechts herausdrehen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

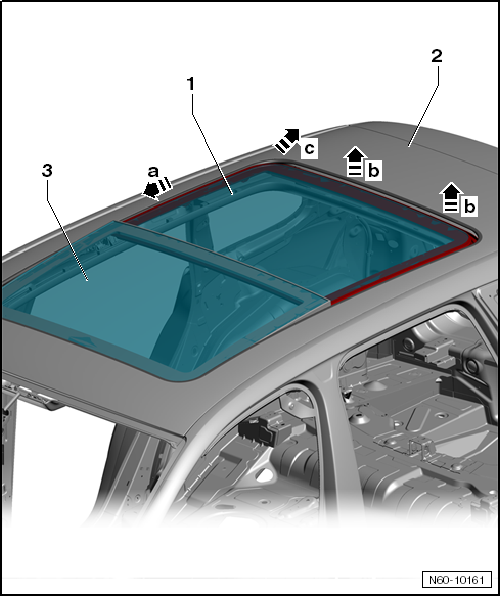

- Schiebedachdeckel hinten -1- etwas unter den Schiebedachdeckel vorn -3- schieben -Pfeil a-.

- Schiebedachdeckel hinten -1- nur im hinteren Bereich aus dem Dachausschnitt -2- herausheben -Pfeile b-.

- Schiebedachdeckel hinten -1- schräg nach oben -Pfeil c- über das Dach -2- führen und unter dem Schiebedachdeckel vorn -3- herausziehen.

Einbauen

Hinweis

  • Es sind immer neue Schrauben beim Einbau des Schiebedachdeckels zu verwenden.
  • Zum Eindrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Führung des Panorama-Schiebedachs fallen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

- Schiebedachdeckel hinten -1- von schräg oben unter den Schiebedachdeckel vorn -3- einsetzen.

- Schiebedachdeckel hinten -1- im hinteren Bereich nach unten in den Dachausschnitt -2- setzen und nach hinten schieben.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Schrauben -2- einsetzen, nicht festdrehen.

- Schiebedachdeckel hinten -1- einstellen.

- Nach dem Einstellen des Schiebedachdeckels hinten die Schrauben festdrehen.

- Nach der Beendigung aller Arbeiten einen Normierungslauf des Schiebedachmotors durchführen.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Schiebedach"

Schiebedachdeckel einstellen

Höheneinstellung prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 210 Nm -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Der Schiebedachdeckel vorn wird nur an der Vorderkante und der Schiebedachdeckel hinten nur an der Hinterkante eingestellt.
  • Zur Erzielung einer bestmöglichen äußeren Optik ist darauf zu achten, dass die Einstellung links und rechts gleichmäßig (symmetrisch) erfolgt.
  • Der Pfeil zeigt die Fahrtrichtung an.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Höheneinstellung prüfen

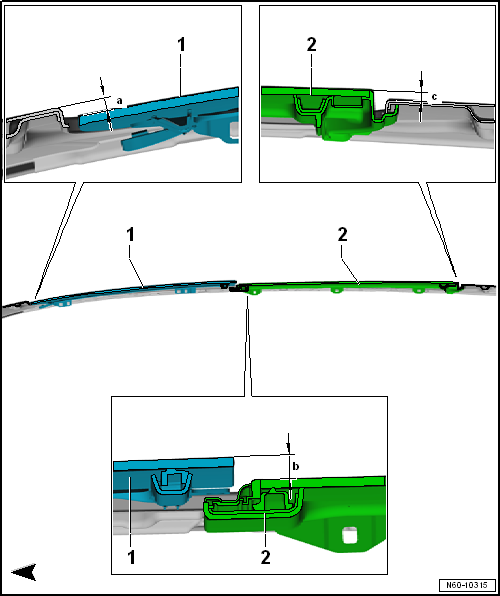

- Mit einem Tiefenmaß die Einstellung Schiebedachdeckel vorn -1- und Schiebedachdeckel hinten -2- prüfen.

  • Maß -a- : 1,5 +- 1 mm
  • Maß -b- : 1 +- 1 mm
  • Maß -c- : 1 +- 1 mm

Weichen die gemessenen Werte von den Sollwerten ab, muss der entsprechende Schiebedachdeckel eingestellt werden.

  • Schiebedachdeckel vorn einstellen
  • Schiebedachdeckel hinten einstellen
  • Schiebedachdeckel vorn einstellen

Hinweis

  • Die Höheneinstellung des Schiebedachdeckels ist vorzunehmen, nachdem der Schiebedachdeckel aus der Schiebelage heraus geschlossen wurde.
  • Der Pfeil zeigt die Fahrtrichtung an.

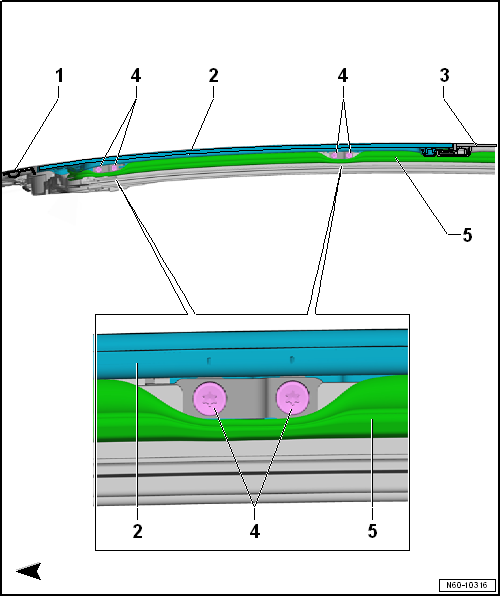

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Blende ausbauen.

- Dichtung -5- vom Montagerahmen abziehen.

- Nur die beiden vorderen Schrauben -4- links und rechts für den Schiebedachdeckel vorn -2- lösen.

- Schiebedachdeckel vorn -3- entsprechend der Maße einstellen.

- Schrauben links und rechts -4- festdrehen.

- Blende einbauen.

- Dichtung -5- auf den Montagerahmen aufstecken.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Schiebedach"

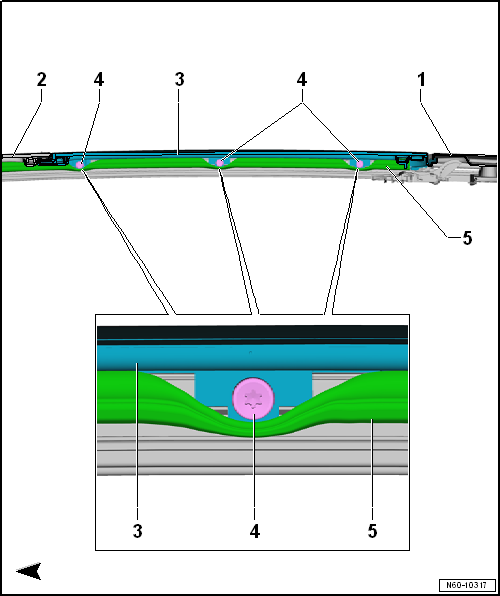

Schiebedachdeckel hinten einstellen

Hinweis

Der Pfeil zeigt die Fahrtrichtung an.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Innendichtung -5- abziehen.

- Schrauben -4- des Schiebedachdeckels hinten -3- lösen.

- Schiebedachdeckel hinten -3- entsprechend der Maße einstellen.

- Schrauben links und rechts -4- festdrehen.

- Dichtung -5- auf den Montagerahmen aufstecken.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Schiebedach"

Schiebedachrahmen aus- und einbauen

Hinweis

Für den Aus- und Einbau der Montagerahmen ist mindestens ein zweiter Mechaniker erforderlich.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

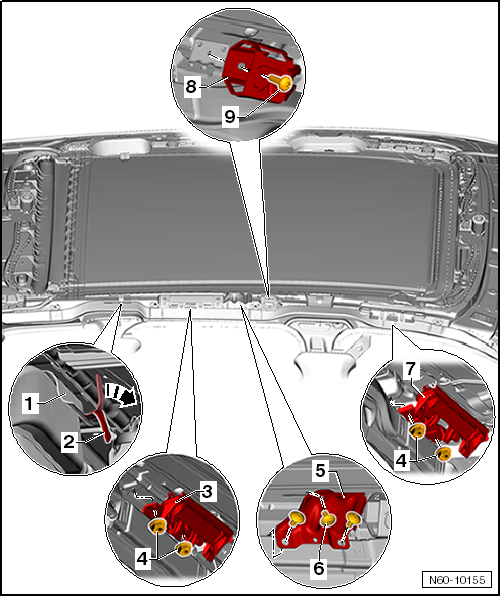

- Formhimmel ausbauen → Karosserie-Montagearbeiten Innen.

- Links und rechts die Schrauben -9- herausdrehen und Halter für Netztrennwand -8- herausnehmen.

- Links und rechts die Schrauben -6- herausdrehen und Halter für Montagrahmen -5- herausnehmen.

- Links und rechts die Sechskantmuttern -4- herausdrehen und Halter für Haltegriffe vorn -7- herausnehmen.

- Links und rechts die Sechskantmuttern -4- herausdrehen und Halter für Haltegriffe hinten -3- herausnehmen.

- Links und rechts die Halterung -2- an der Aufnahme für den Airbag -1- herunterbiegen -Pfeil-.

- Wasserablaufschläuche von den Stutzen abziehen.

- Steckverbindung zum Leitungsstrang am Schiebedachmotor trennen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

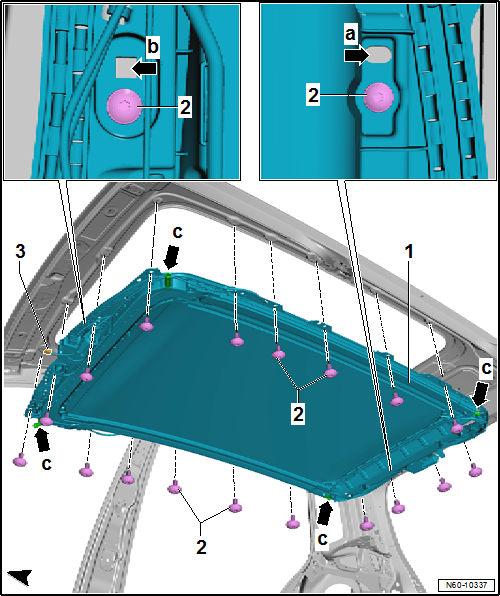

- Schrauben -2- bis auf die mittleren Schrauben rechts und links herausdrehen.

Hinweis

Der Rahmen muss jetzt von 2 Helfern gehalten werden.

- Erst jetzt werden letzten Schrauben herausgedreht.

- Den Montagerahmen -1- aus dem Fahrzeug herausheben.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

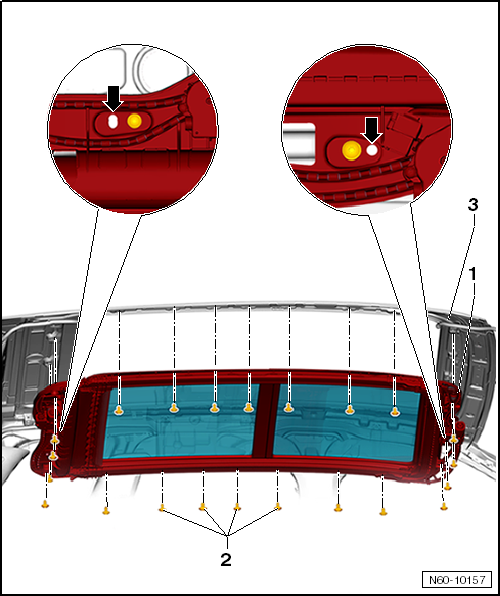

- Den Montagerahmen -1- mit 2 Helfern in das Fahrzeug heben.

- Montagerahmen -1- beim Verschrauben mithilfe 2 zylindrischer Stifte (umgedrehte Bohrer Ø 8 mm) an den Zentrierlöchern vorn und hinten -Pfeile a und b- und zum Dach ausrichten.

- Schrauben -2- hineindrehen, jedoch nicht festziehen.

- Alle Wasserablaufschläuche -Pfeil c- aufstecken.

- Elektrische Anschlüsse -3- verbinden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

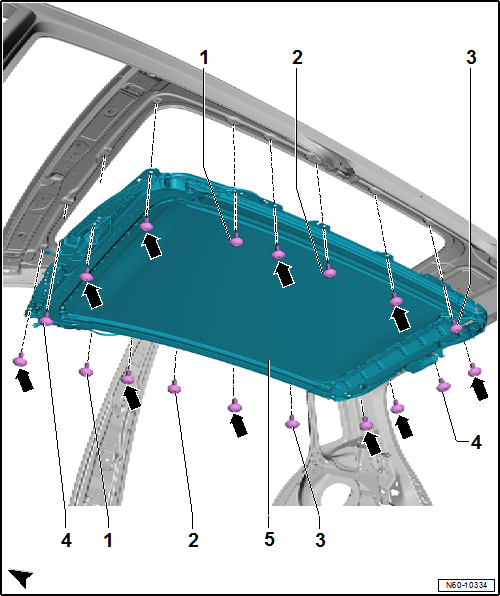

- Die mit Zahlen gekennzeichneten Schrauben in der angegebenen Reihenfolge -1 bis 4- wechselseitig festziehen.

- Die restlichen Schrauben -Pfeile- ohne Reihenfolge festziehen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Schiebedach"

Windabweiser aus- und einbauen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

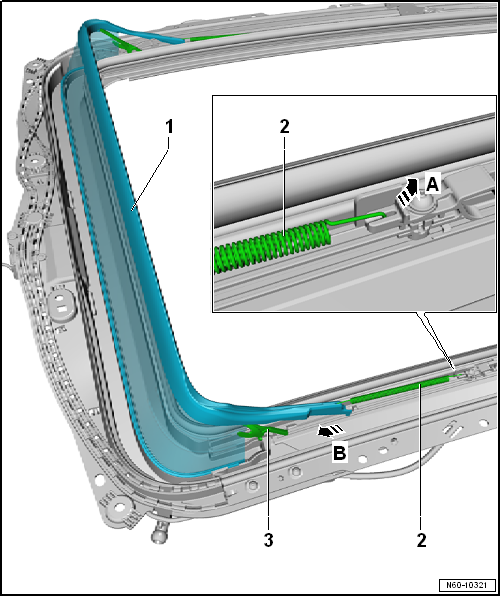

- Glasdeckel vorn ganz öffnen.

- Zugfeder -2- aushängen -Pfeil a-.

- Windabweiserrahmen -1- mit Stützbügel -4- nach vorn schieben -Pfeil b- und aus der Führung nehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Alle Rasthaken -4- (15 Stück) entriegeln -Pfeil-.

- Windabweiser -1- komplett mit Netz -2- und Rahmen -3- aus der Aufnahme heben.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

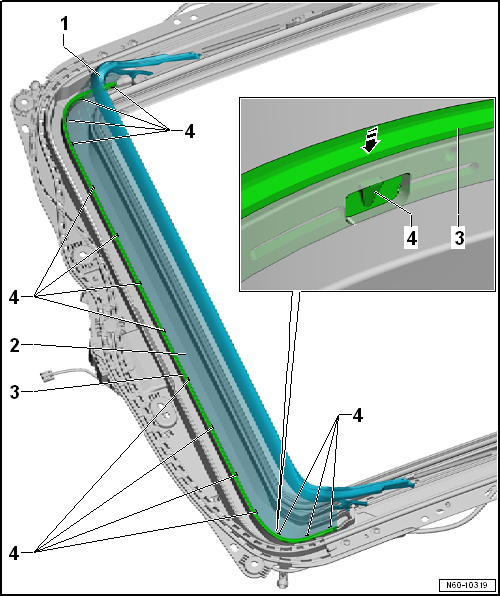

- Rahmen -3- des Windabweisers -1- in die Aufnahme drücken -Pfeil -.

- Alle Rasthaken -4- (15 Stück) müssen verrasten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Windabweiserrahmen -1- mit Stützbügel -3- in die Führung setzen und nach hinten schieben -Pfeil b-.

- Zugfeder -2- einhängen -Pfeil a-.

Steuergerät für Schiebedach -J245- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 210 Nm -V.A.G 1783-

Ausbauen

Hinweis

Antrieb für Glasdeckel Panorama-Ausstelldach nur bei geschlossenem Dach (Nullstellung) aus- und einbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Leuchten- und Bedieneinheit vorn ausbauen → Karosserie-Montagearbeiten Innen.

- Zündung ausschalten, Schlüssel abziehen und Tür öffnen.

  • Dieser Zustand muss bis zum Einbau des Antriebs erhalten bleiben.
  • Antrieb für Glasdeckel Panorama-Ausstelldach nur bei geschlossenem Dach (Nullstellung) aus- und einbauen.

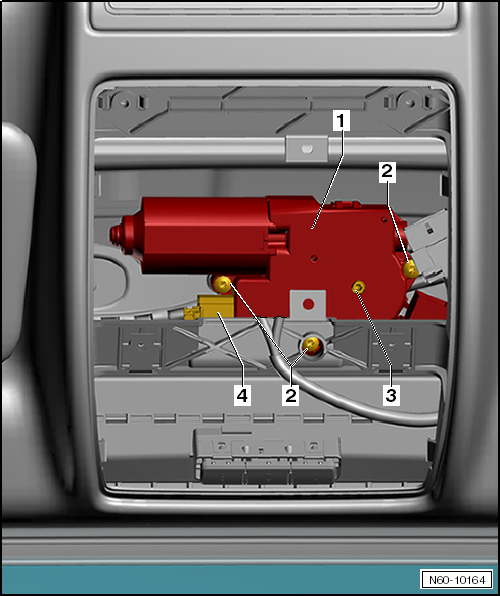

- Schrauben -3- herausdrehen.

- Schiebedachmotor -1- etwas absenken und nach hinten herauskippen.

- Die Steckverbindung -4- trennen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Schiebedachmotor -1- einbauen und Schrauben -2- festdrehen. Anzugsdrehmoment: 3,5 Nm.

- Steckverbindung -4- aufstecken.

- Leuchten- und Bedieneinheit vorn einbauen → Karosserie-Montagearbeiten Innen.

- Neues Steuergerät codiern → Fahrzeugdiagnosetester.

- Nach Abschluss aller Arbeiten muss ein Normierungslauf für den Schiebedachmotor durchgeführt werden.

Anzugsdrehmomente

  • Schrauben "Montageübersicht - Schiebedach"

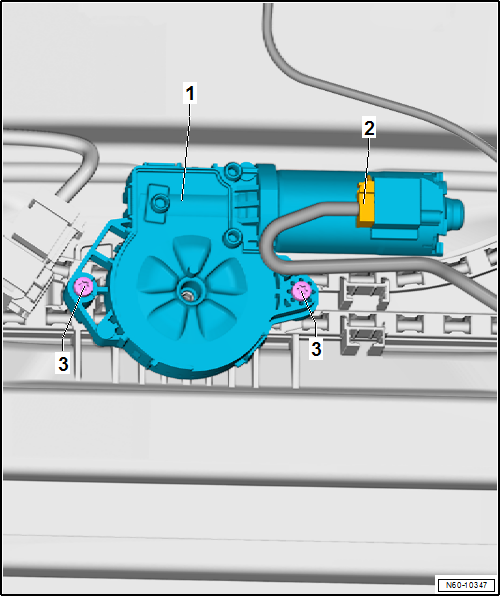

Motor für Dachrollo -V260- aus- und einbauen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Formhimmel ausbauen → Karosserie-Montagearbeiten Innen.

- Steckverbindung -2- am Motor für Sonnenschutzrollo -1- trennen.

- Schrauben -3- herausdrehen.

- Motor für Sonnenschutzrollo -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

- Vor dem Einbau des Motors das Sonnenschutzrollo muss das Sonnenschutzrollo parallel ausgerichtet werden.

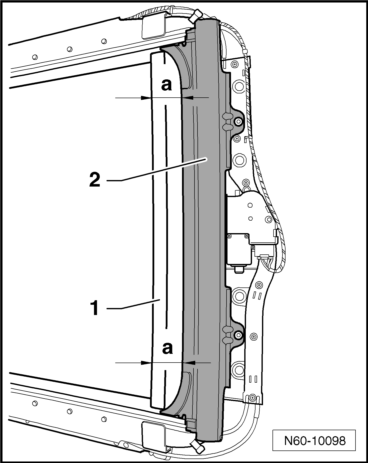

- Abstand -Maß a- zwischen dem Rollospriegel -1- und der Rollokassette -2- messen und einstellen.

- Nach Beendigung aller Arbeiten wird ein Normierungslauf des Motors für Sonnenschutzrollo durchgeführt.

Anzugsdrehmomente

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Steuergerät für Dachrollo -J394- aus- und einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Formhimmel ausbauen → Karosserie-Montagearbeiten Innen.

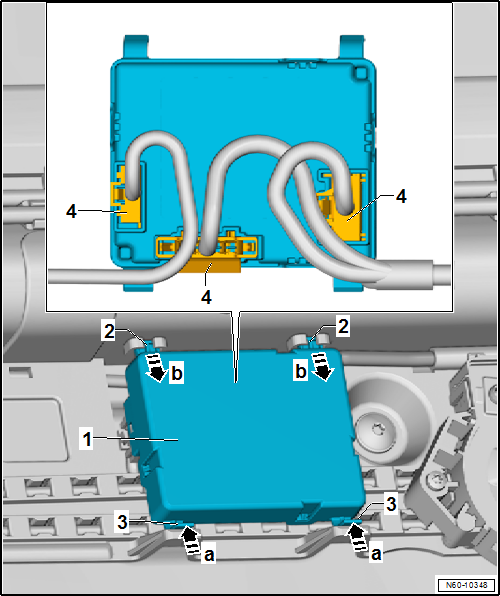

- Rasthaken -3- entriegeln -Pfeile a-.

- Steuergerät -1- etwas anheben und aus der Halterung -2- ziehen -Pfeile b-.

- Steckverbindungen -4- am Steuergerät -1- trennen.

- Neues Steuergerät codiern → Fahrzeugdiagnosetester.

Schiebedach manuell schließen

Hinweis

  • Bei Stromausfall kann das Schiebe-/Ausstelldach mit Glasdeckel am Antrieb mit einem handelsüblichen Sechskantschlüssel bewegt werden.
  • Es ist mit erhöhtem Kraftaufwand zu drehen, da der Antrieb nicht vom Getriebe entkoppelt wird.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

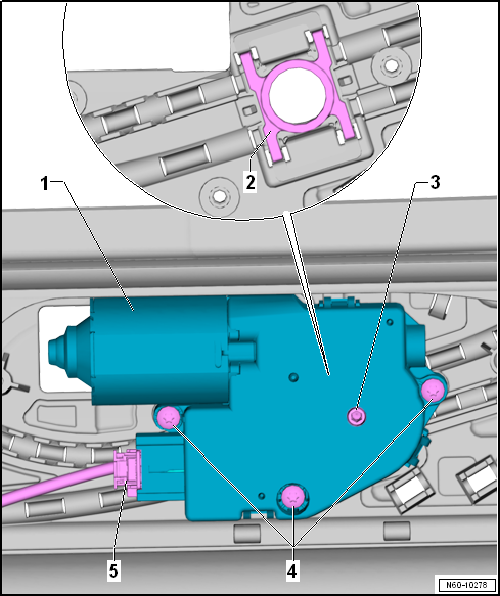

- Sechskantschlüssel in die Schraube -3- des Antriebs -1- führen.

- Durch Drehen der Schraube -3- den Glasdeckel schließen.

Schiebedachdichtungen aus- und einbauen

Dichtung für Schiebedachrahmen aus- und einbauen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Montagerahmen ausbauen.

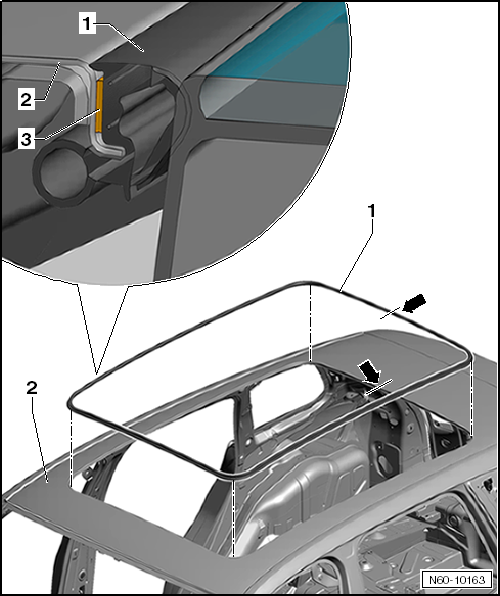

- Außendichtung -1- mit der Klebefläche -3- vom Dach -2- abziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Vorhandene Klebereste mit dem Klebereste-Entferner -VAS 6349- entfernen.

- Die Klebefläche am Dachausschnitt muss staub- und fettfrei sein.

- Klebefläche vollständig mit der Reinigungslösung -D 009 401 04- reinigen.

- Mit dem Kunststoffprimer -D 366 PR1 A1- die Klebeflächen am Dachausschnitt primern.

- Ablüftzeit von 10 min beachten.

- Neue Außendichtung -1- mit dem Stoß -Pfeile- zur Mitte des Dachausschnitts hinten zentrieren.

- Schutzfolie vom Klebeband -3- abziehen und die Dichtung am Dach -2- andrücken.

- Eine eventuelle Überlänge der Außendichtung wird gleichmäßig verstaucht.

- Außendichtung mit der Andrückrolle für Türdämpfungsfolie -3356- 2x umlaufend gleichmäßig fest andrücken.

- Montagerahmen einbauen

Dichtung für Glasdeckel aus- und einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Glasdeckel hinten ausbauen.

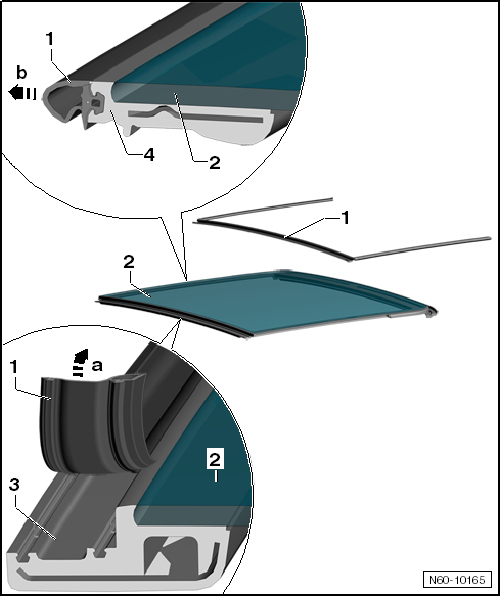

- Dichtung im seitlichen Bereich -4- vom Glasdeckel hinten -1- seitlich -Pfeil b- abziehen.

- Dichtung im vorderen Bereich -3- vom Glasdeckel hinten -1- nach oben -Pfeil a- abziehen.

Einbauen

- Damit die Dichtung leichter in die Aufnahme gleitet, wird diese mit einer Seifenwasserlösung eingesprüht.

- Dichtung im vorderen Bereich -3- von oben in die Aufnahme des Glasdeckels -1- drücken.

- Dichtung im seitlichen Bereich -4- in die Aufnahme des Glasdeckels -1- drücken.

- Glasdeckel hinten einbauen.

Schiebedachrollo aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 210 Nm -V.A.G 1783-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Das Sonnenschutzrollo kann bei einem Ausfall der Elektrik durch Drehen am Motor für Sonnenschutzrollo mit einem handelsüblichen Sechskantschlüssel in Ausbauposition (ganz geöffnet) bewegt werden.
  • Bei Arbeiten am Stoff des Sonnenschutzrollos ist auf Sauberkeit zu achten, unter Umständen sind Teile abzudecken. Gegebenenfalls sind Handschuhe zu tragen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Sonnenschutzrollo -1- ganz in die geöffnete Position fahren.

- Schiebedachdeckel vorn ausbauen.

- Schiebedachdeckel hinten ausbauen.

- Schiebedachrahmen ausbauen.

- Motor für Sonnenschutzrollo ausbauen

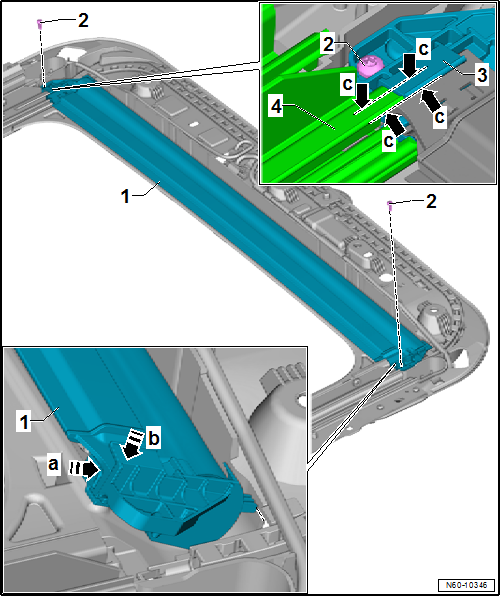

- Sonnenschutzrollo -1- parallel ganz nach hinten schieben -Pfeil a-.

- Schrauben -2- herausdrehen.

- Sonnenschutzrollo -1- links und rechts gleichmäßig im vorderen Bereich ankippen -Pfeil b-.

- Sonnenschutzrollo -1- aus dem Montagerahmen herausziehen -Pfeil c-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

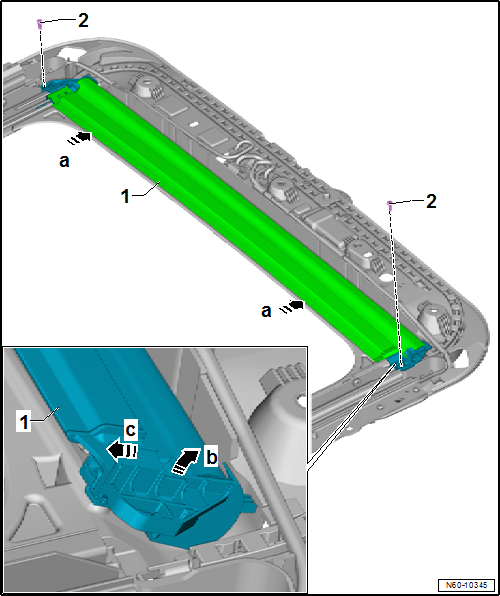

- Sonnenschutzrollo -1- gleichmäßig rechts und links in den Montagerahmen führen -Pfeil a-.

- Sonnenschutzrollo -1- in den Montagerahmen einsetzen -Pfeil b-.

- Die Aufnahmen des Sonnenschutzrollos -3- links und rechts zu den Führungen im Montagerahmen -4- ausrichten -Pfeile c-.

- Schrauben -2- festdrehen.

Anzugsdrehmomente

Steuergerät für Schiebedach -J245- anlernen

Hinweis

  • Nachdem ein Glasdeckel, ein Motor oder die Ausstellmechanik gewechselt wurde, muss ein Anlernlauf durchgeführt werden.
  • Beim Anlernlauf ist die Schließkraftbegrenzung ausgeschaltet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Normierungslauf Schiebedachmotor

Zündung ist eingeschaltet.

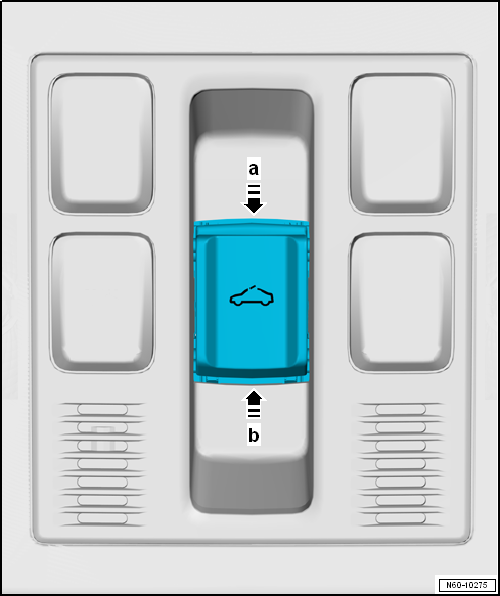

- Taster nach vorn drücken -Pfeil b-, während des gesamten Anlernvorgangs (ca. 20 sec) in dieser Stellung festhalten.

- Beim Anlernlauf schließt der Glasdeckel zuerst und fährt anschließend ca 200 mm nach hinten.

- Nachdem der Deckel erneut geschlossen wurde, ist der Anlernlauf beendet und der Taster kann losgelassen werden.

Steuergerät für Schiebedachrollo -J394- anlernen

Hinweis

  • Nachdem ein Glasdeckel, ein Motor oder die Ausstellmechanik gewechselt wurde, muss ein Anlernlauf durchgeführt werden.
  • Beim Anlernlauf ist die Schließkraftbegrenzung ausgeschaltet.

Zündung ist eingeschaltet.

- Taster "schließen" drücken, während des gesamten Anlernvorgangs (ca. 20 sec) in dieser Stellung festhalten.

Schiebedachrollo schließt vollständig.

Wasserablaufschläuche

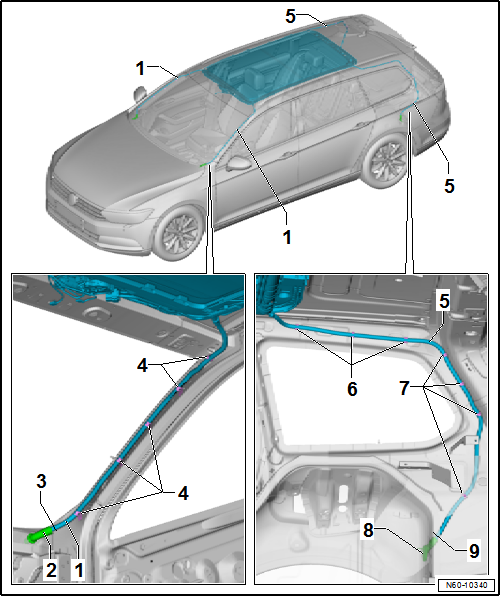

Montageübersicht - Wasserablaufschläuche

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Wasserablaufschlauch vorn
    • links und rechts
    • reinigen
    • aus- und einbauen
  2. Ablauftülle vorn
  3. Markierung
    • der Wasserablaufschlauch muss bis zur Markierung in die Ablauftülle geschoben werden.
  4. Clip
    • auch andere Befestigungen möglich
  5. Wasserablaufschlauch hinten
    • links und rechts
    • reinigen
    • aus- und einbauen
  6. Clip
  7. Schlauchhalter
    • auch andere Befestigungen möglich
  8. Markierung
    • der Wasserablaufschlauch muss bis zur Markierung in die Ablauftülle geschoben werden.
  9. Ablauftülle hinten

Wasserablaufschläuche reinigen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

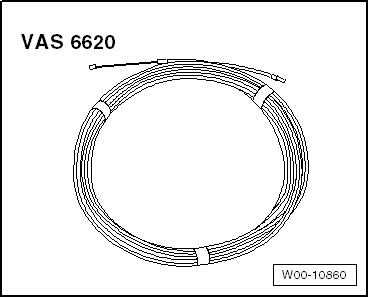

  • Reinigungs- und Einziehhilfe -VAS 6620-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Wasserablaufschlauch vorn

Die Wasserablaufschläuche vorn -1- verlaufen in den A-Säulen und enden im Wasserkasten.

- Die Reinigung erfolgt von der Ablauftülle unten -4- mit der Reinigungs- und Einziehhilfe -VAS 6620-.

Wasserablaufschlauch hinten

Die Wasserablaufschläuche hinten -2- verlaufen in den C-Säulen und enden in den hinteren Radhäusern.

- Radhausschale ausbauen.

- Die Reinigung erfolgt bei allen Fahrzeugen von der Ablauftülle unten -5- mit der Reinigungs- und Einziehhilfe -VAS 6620-.

Wasserablaufschläuche aus- und einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Wasserablaufschlauch vorn ausbauen

- A-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen.

- Formhimmel ausbauen: → Karosserie-Montagearbeiten Innen.

- Wasserablaufschlauch vorn -1- aus den Clips -3- und den Ablauftüllen -4- ziehen.

Wasserablaufschlauch hinten ausbauen

- C-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen.

- Formhimmel ausbauen: → Karosserie-Montagearbeiten Innen.

- Wasserablaufschlauch hinten -2- aus den Clips -3- und den Ablauftüllen -5- ziehen.

Wasserablaufschlauch einbauen

- Wasserablaufschlauch -1 und 2- bis zu den Markierungen -3 und 9- in die Ablauftüllen -2 und 8- schieben.

    Türeinbauteile
    Montageübersicht - Türeinbauteile Hinweis Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet. Tür hinten aus- und einbauen einstell ...

    Stoßfänger
    ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Klimaanlage: Kältemittelkreislauf
    Systemübersicht - Kältemittelkreislauf Kondensator unterschiedliche Ausführungen → Elektronischer Teilekatalog Montageübersicht aus- und einbauen Kältemittelleitung zum Kondensator Kältemittelleitung - Hochdruckseite zur Kältemittelleitung mit innerem Wärmeta ...

    © 2021 www.passatde.com - 0.0417
