VW Passat Reparaturanleitung: Türeinbauteile

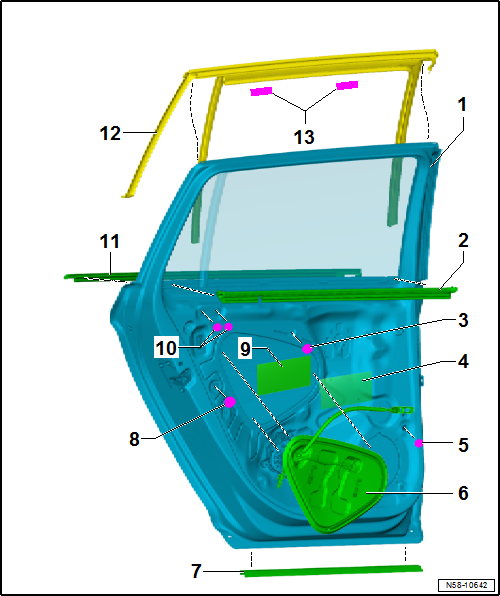

Montageübersicht - Türeinbauteile

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Tür hinten
    • aus- und einbauen
    • einstellen
  2. Fensterschachtleiste innen
    • aus- und einbauen
  3. Aufkleber
    • 1 Stück
    • Durchmesser 28 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
  4. Dämpfung
    • selbstklebend
    • einbauen:
      • Bei Bedarf zuschneiden, 250 mm x 160 mm. Wie im Bild gezeigt positionieren.
      • Mit dem Heißluftgebläse -V.A.G 1416- erwärmen und kräftig an das Türaußenblech andrücken.
  5. Aufkleber
    • 1 Stück
    • Durchmesser 32 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
  6. Türinnenabdeckung
    • aus- und einbauen
  7. Türfugendichtung
  8. Aufkleber
    • 1 Stück
    • Durchmesser 42 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen
  9. Dämpfung
    • selbstklebend
    • einbauen:
      • Bei Bedarf zuschneiden, 250 mm x 160 mm. Wie im Bild gezeigt positionieren.
      • Mit dem Heißluftgebläse -V.A.G 1416- erwärmen und kräftig an das Türaußenblech andrücken.
  10. Aufkleber
    • 2 Stück
    • Durchmesser 28 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen

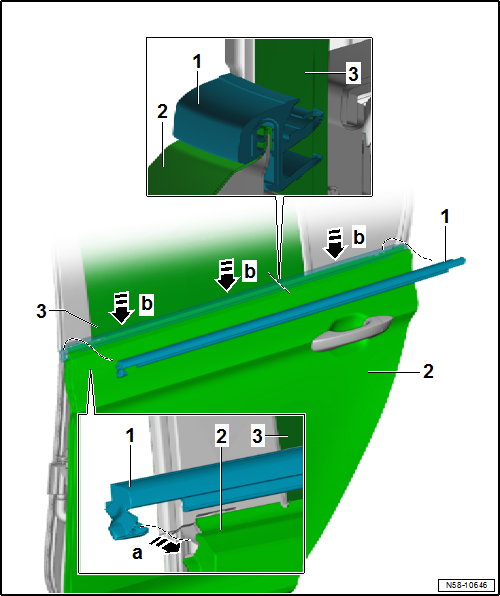

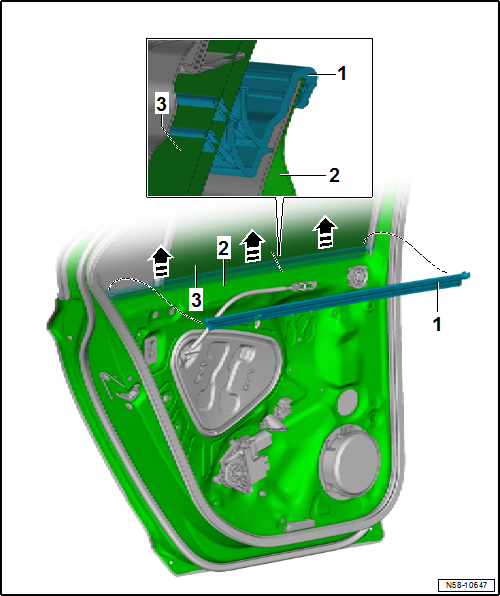

  11. Fensterschachtleiste außen
    • aus- und einbauen

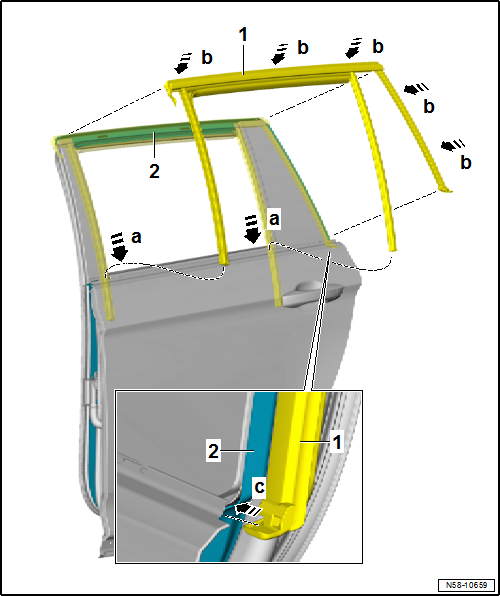

  12. Fensterführung
    • aus- und einbauen
  13. Aufkleber
    • 2 Stück
    • 15 mm x 50 mm
    • bei Bedarf aus handelsüblichem Gewebeklebeband fertigen

Montageübersicht - Fensterheber

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Fensterheber
    • aus- und einbauen
  2. Sechskantmutter
    • 1 Stück oben
    • 6 Nm
  3. Sechskantmutter
    • 1 Stück unten
    • 6 Nm
  4. Rasthaken für Seiltrommel
    • 3 Stück
    • Aufnahme für Fensterhebermotor
    • Anzugsdrehmoment Schrauben Fensterhebermotor: 3 Nm

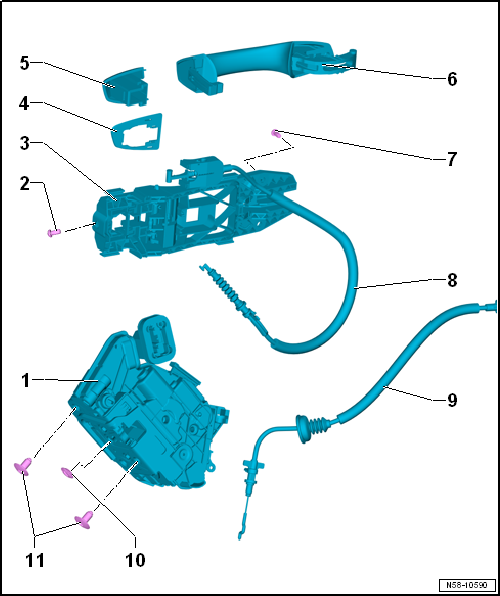

Montageübersicht - Türgriff und Türschloss

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Türschloss
    • aus- und einbauen
  2. Schraube
    • 1,5 Nm
    • Für den Arretierungsbügel im Lagerbügel.
  3. Lagerbügel
    • aus- und einbauen
  4. Unterlage
  5. Abdeckkappe
    • aus- und einbauen
  6. Türgriff
    • aus- und einbauen
  7. Schraube
    • 1,5 Nm
    • Durch Lösen dieser Schraube wird der Lagerbügel von der Tür gelöst.
  8. Seilzug
    • vom Türschloss -1- zum Lagerbügel -3-
  9. Seilzug
    • von der Türinnenbetätigung zum Türschloss -1-
    • mit Tülle zur Durchführung an der Abdeckung
  10. Abdeckkappe
  11. Schraube
    • 2 Stück
    • 18 Nm

Fensterhebermotor aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

  • Der Aus- und Einbau erfolgt nur für den linken Fensterhebermotor. Der Aus- und Einbau des rechten Fensterhebermotors wird sinngemäß daraus abgeleitet.
  • Das Türsteuergerät -6- ist getrennt vom Fensterhebermotor in der Tür eingeclipst.

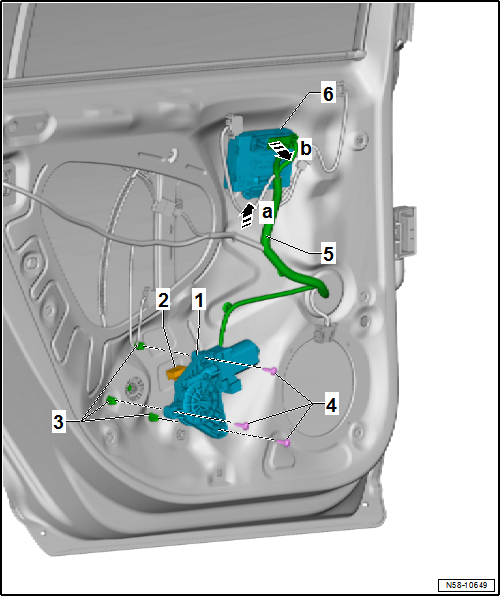

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Türscheibe mit Klebeband festsetzen, damit sie nicht herunterrutscht.

- Zündung und alle elektrischen Verbraucher ausschalten. Zündschlüssel abziehen.

- Steckverbindung -2- trennen.

- Schrauben -4- (3 Stück) herausdrehen.

- Fensterhebermotor -1- von den Aufnahmen der Seiltrommel -3- abnehmen.

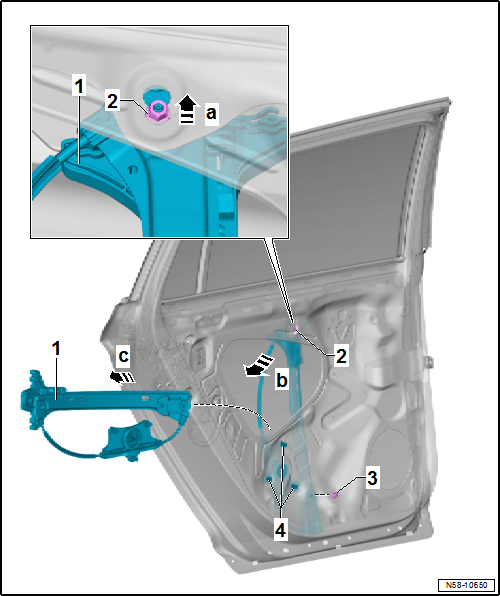

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterhebermotor -1- auf die Aufnahmen der Seiltrommel -3- stecken. Türscheibe dabei leicht auf und ab bewegen, damit sich die Verzahnung zwischen Fensterhebermotor und Seiltrommel besser findet.

- Schrauben -4- festdrehen.

- Steckverbindung -2- verbinden.

- Ein neuer Fensterhebermotor muss mit dem → Fahrzeugdiagnosetester codiert werden.

- Der Arbeitsablauf und die Hinweise zur Hoch- und Tieflaufautomatik sowie der Überschusskraftbegrenzung sind zu finden in.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Lagerbügel "Montageübersicht - Fensterheber"

Fensterheber aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Fensterheber. Der Aus- und Einbau des rechten Fensterhebers wird sinngemäß daraus abgeleitet.

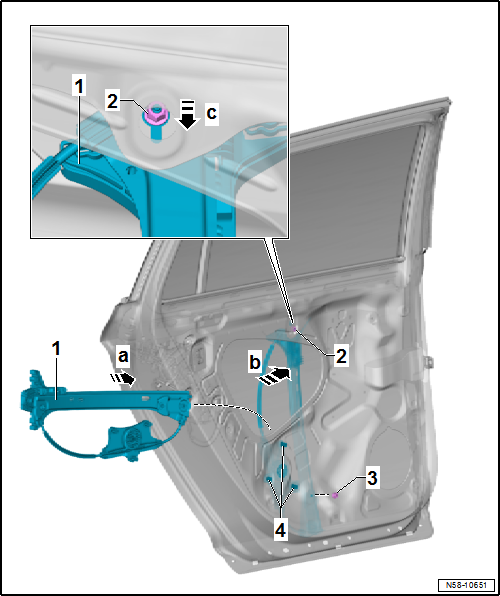

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Türscheibe vom Fensterheber lösen, nicht ausbauen.

- Türscheibe nach oben schieben und festsetzen.

- Fensterhebermotor ausbauen.

- Rasthaken der Seiltrommel entriegeln -4- und in die Tür schieben.

- Sechskantmutter unten -3- herunterdrehen und Gewindebolzen des Fensterhebers in die Tür schieben.

- Sechskantmuttern oben -2- lösen, nicht herunterdrehen.

- Fensterheber in der Tür etwas nach oben -Pfeil a- schieben und in die Tür führen.

- Fensterheber -1- um 90º drehen -Pfeil b- und durch die Öffnung der Tür herausnehmen -Pfeil c-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterheber -1- durch die Öffnung in die Tür hineinführen -Pfeil a- und in Einbaulage schwenken -Pfeil b-.

- Gewindebolzen des Fensterhebers durch das Türinnenblech stecken und nach unten führen -Pfeil c-.

- Sechskantmuttern -2 und 3- festschrauben.

- Seiltrommel gegen Türinnenteil drücken, bis die Rasthaken -4- hörbar verrasten.

- Fensterhebermotor einbauen

- Türscheibe einbauen

Anzugsdrehmomente

  • Fensterheber "Montageübersicht - Fensterheber"

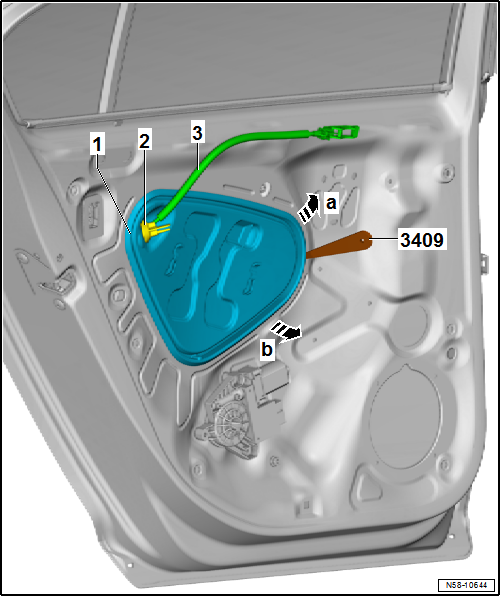

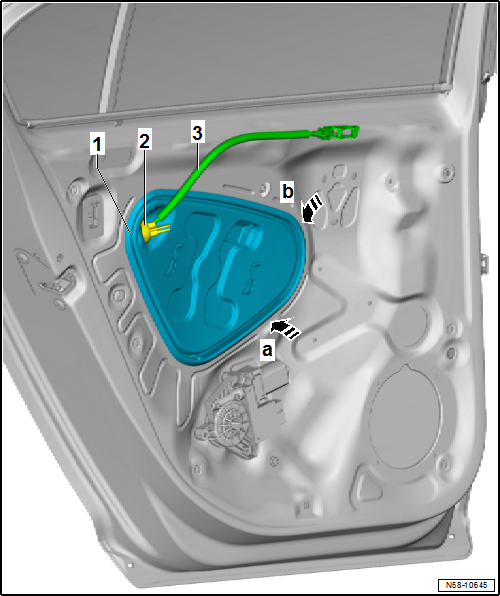

Türinnenabdeckung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

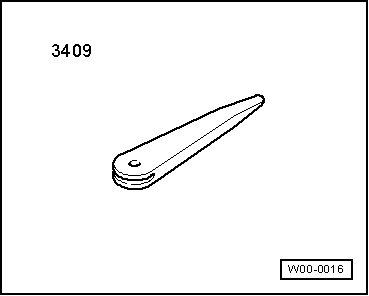

  • Demontagekeil -3409-

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Abdeckung. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Abdeckung -1- im vorderen Bereich abheben -Pfeil a-.

- Abdeckung -1- nach unten aus der Tür herausziehen -Pfeil b-.

Hinweis

Sofern es für die folgenden Arbeiten notwendig ist, Seilzug -3- mit der Tülle -2- aus der Abdeckung -1- herausziehen. Falls vorhanden, Steckverbindung an der Tülle trennen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Seilzug -3- mit Tülle -2- in die Abdeckung -1- fädeln.

- Tülle -2- in Abdeckung -1- einknüpfen.

- Abdeckung -1- in die Tür -2- einsetzen -Pfeil a-.

- Abdeckung -1- rundherum einrasten -Pfeil b-.

Hinweis

Den Sitz der Abdeckung durch Umfahren des Randbereichs mit den Fingern kontrollieren.

Schließbügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

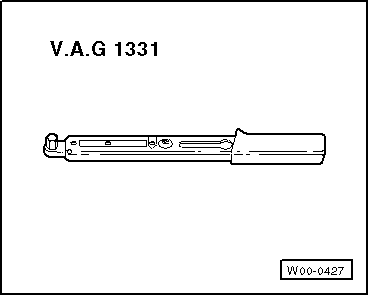

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

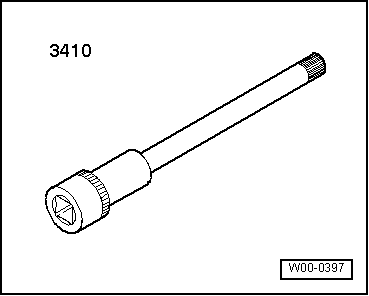

  • Steckeinsatz -3410-

Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Schließbügel. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

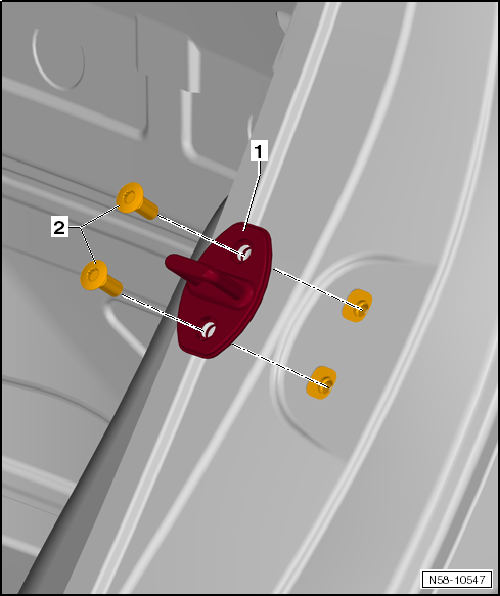

Ausbauen

- Schrauben -2- herausdrehen und Schließbügel -1- abnehmen.

Einbauen

- Schließbügel -1- an die B-Säule -3- ansetzen und Schrauben -2- festziehen.

- Einstellung des Schließbügels

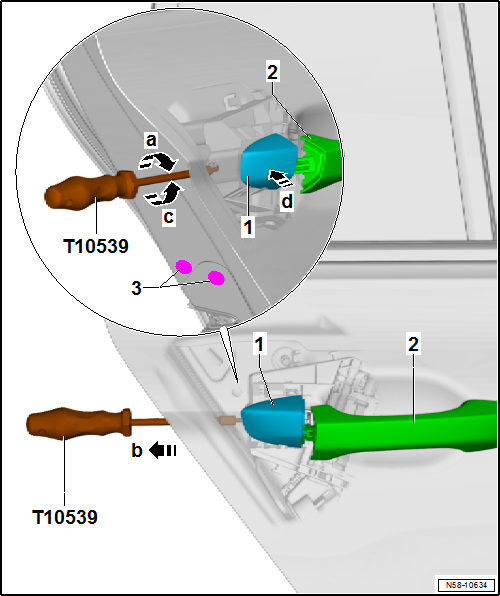

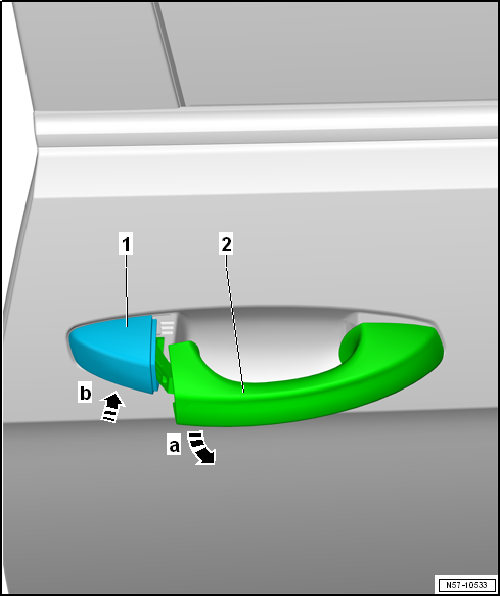

Abdeckkappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • De- und Montagewerkzeug -T10539-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

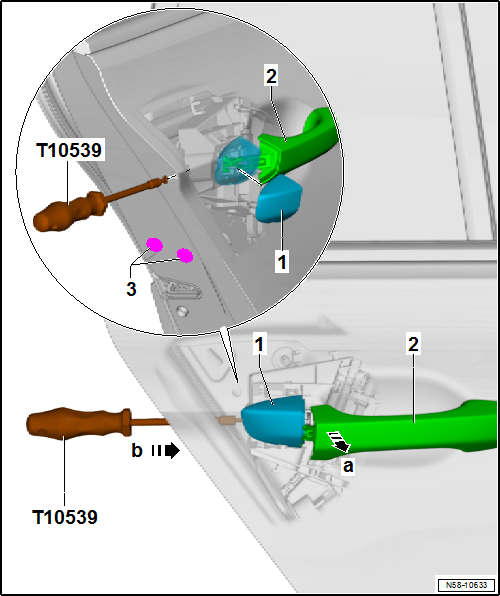

- Stopfen -3- entnehmen.

- Das De- und Montagewerkzeug -T10539- mit der Markierung nach oben an den Verriegelungshaken des Lagerbügels führen.

- Türgriff -2- von der Tür abziehen -Pfeil b-.

- Das De- und Montagewerkzeug -T10539- etwa 5 mm nach vorn drücken -Pfeil b-, bis der Haken entriegelt.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Der Türgriff -2- bleibt in einem bestimmten Abstand zur Tür stehen -Pfeil a-.

Hinweis

Türgriff nicht in die Tür hineindrücken, dadurch wird der Lagerbügel beschädigt.

- Abdeckkappe -1- aus dem Lagerbügel herausziehen -Pfeil b-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türgriff -2- steht von der Tür ab -Pfeil a-.

- Abdeckkappe -1- in den Lagerbügel hineinschieben -Pfeil b-.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Abdeckkappe -1- leicht an die Tür drücken.

- Das De- und Montagewerkzeug -T10539- mit der Markierung nach oben an den Verriegelungshaken des Lagerbügels führen.

- Das De- und Montagewerkzeug -T10539- im Verriegelungshaken um 90º drehen -Pfeil a- und um ca. 5 mm herausziehen, -Pfeil b- bis der Haken verriegelt.

Der Türgriff -2- klappt automatisch an die Tür -Pfeil c-.

- Das De- und Montagewerkzeug -T10539- im Verriegelungshaken um 90º drehen -Pfeil c- und aus der Tür ziehen.

- Stopfen -3- befestigen.

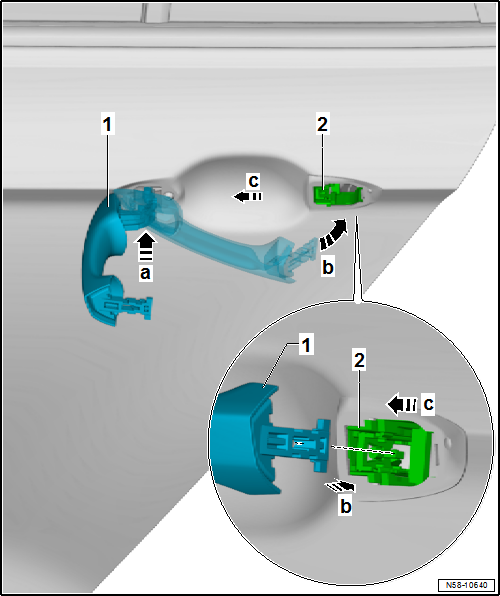

Türgriff aus- und einbauen

Türgriff aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Türgriff. Für die rechte Seite wird sinngemäß daraus abgeleitet.

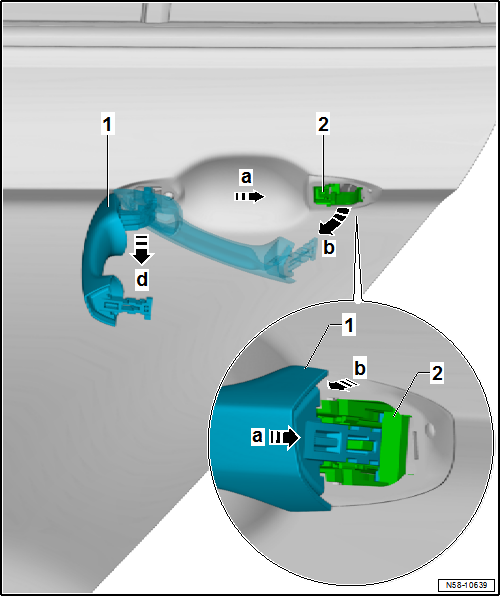

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Abdeckkappe ausbauen.

- Türgriff -1- etwas nach hinten -Pfeil a- aus der Aufnahme des Lagerbügels ziehen.

- Türgriff in -Pfeilrichtung b- herumschwenken.

- Türgriff -1- aus dem Lagerbügel -2- herausziehen -Pfeil c-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türgriff -1- im rechten Winkel -Pfeil a- in den Lagerbügel einsetzen.

- Türgriff -1- in die Tür hineinschwenken -Pfeil b-.

- Türgriff nach vorn -Pfeil c- in die Aufnahme im Lagerbügel -2- drücken.

Abdeckkappe einbauen

  • Anschließend muss bei geöffneter Tür unbedingt eine Funktionsprüfung durchgeführt werden.

Türgriff mit schlüssellosem-Zugangsberechtigungs-System aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Türgriff. Für die rechte Seite wird sinngemäß daraus abgeleitet.

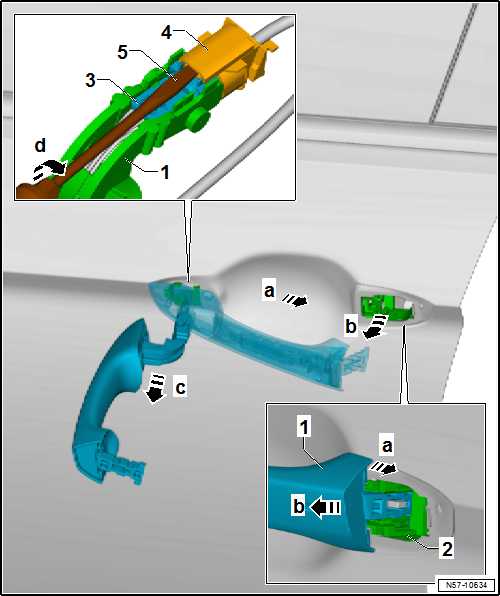

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

- Abdeckkappe ausbauen.

- Türgriff -1- etwas nach hinten -Pfeil a- aus der Aufnahme des Lagerbügels -2- ziehen.

- Türgriff in -Pfeilrichtung b- herumschwenken.

- Verriegelung an der Steckverbindung -4- mit einem Schraubendreher -3- öffnen -Pfeil d-.

- Türgriff im rechten Winkel -Pfeil c- aus dem Lagerbügel -2- entnehmen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

- Türgriff -1- im rechten Winkel -Pfeil a- in den Lagerbügel einsetzen.

Die Steckverbindung für das schlüssellose Zugangsberechtigungs-System wird beim Einsetzen des Türgriffs zusammengefügt.

- Türgriff -1- in die Tür hineinschwenken -Pfeil b-.

- Türgriff nach vorn -Pfeil c- in die Aufnahme im Lagerbügel -2- drücken.

Abdeckkappe einbauen

  • Anschließend muss bei geöffneter Tür unbedingt eine Funktionsprüfung durchgeführt werden.

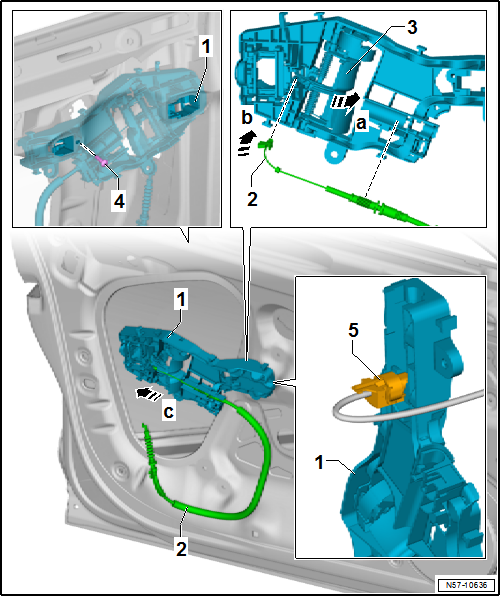

Lagerbügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Lagerbügel. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Türinnenabdeckung ausbauen.

- Türgriff ausbauen.

- Schraube -4- herausdrehen.

- Lagerbügel -1- etwas nach hinten schieben und aus der Tür herausnehmen.

Lösen des Seilzugs

- Halterung -3- etwas herumschwenken -Pfeil a-.

- Bolzen des Seilzugs -2- aus der Aufnahme heben.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Auf festen Sitz des Steckers -5- für schlüsselloses Zugangsberechtigungs-System achten.

Hinweise und Arbeitsvorgaben zum Türgriff mit schlüssellosem Zugangsberechtigungs-System → Elektrische Anlage.

Befestigen des Seilzugs

- Halterung -3- etwas herumschwenken -Pfeil a-.

- Bolzen des Seilzugs -2- in die Aufnahme drücken -Pfeil b-.

- Lagerbügel -1- in die Tür -Pfeil c- führen.

- Schraube -4- festdrehen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Lagerbügel "Montageübersicht - Türgriff und Türschloss"

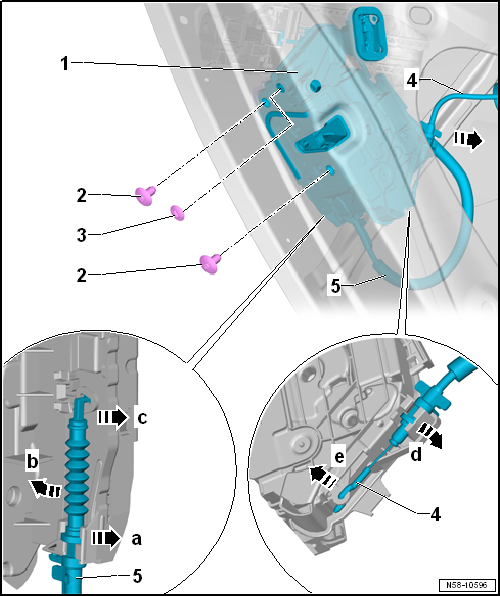

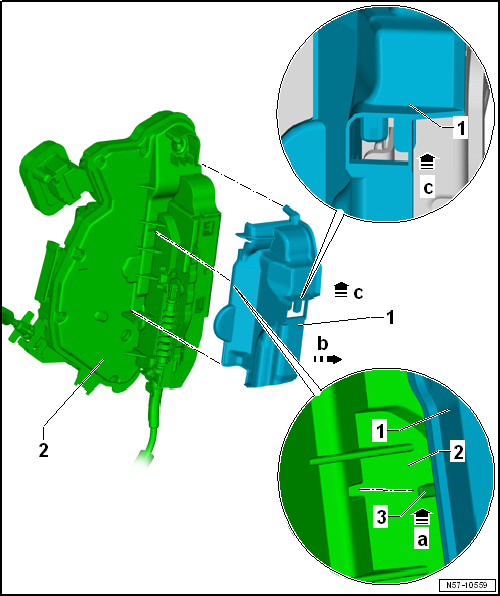

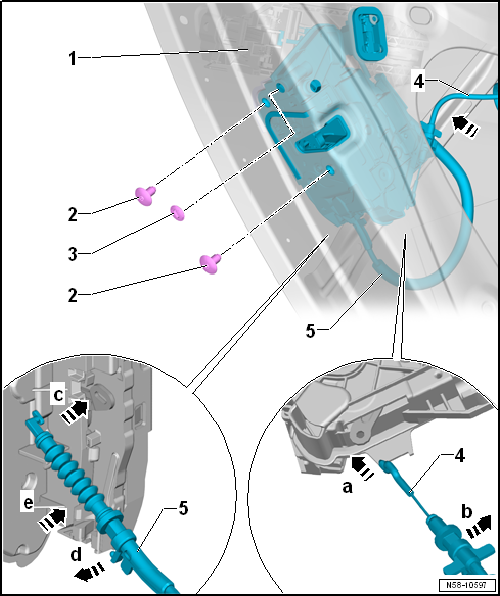

Türschloss aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Steckeinsatz -3410-

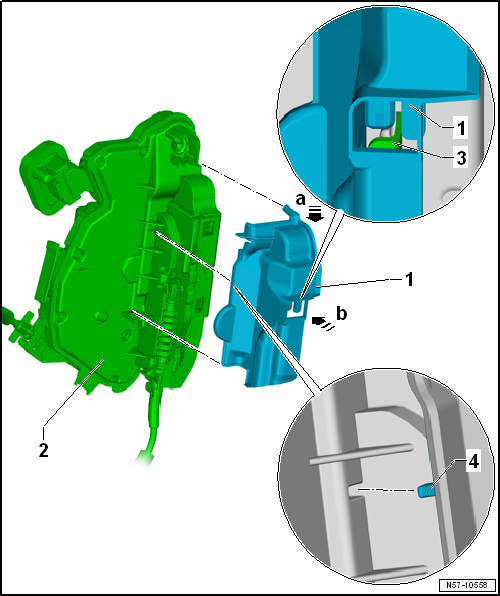

Hinweis

  • Der Aus- und Einbau erfolgt nur für das linke Türschloss. Für die rechte Seite wird sinngemäß daraus abgeleitet.
  • Die Türscheibe muss bei den folgenden Arbeiten geschlossen sein.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Türinnenabdeckung ausbauen.

- Wenn vorhanden, Steckverbindung trennen.

- Schrauben -2- herausdrehen.

- Türschloss -1- aus der Tür herausnehmen -Pfeil-.

Hinweis

Soweit es für folgende Arbeiten notwendig ist, können Sie die Seilzüge lösen.

Lösen des Seilzugs zum Lagerbügel

- Abdeckung ausbauen.

- Seilzug -5- um 90º verdrehen und aus der Halterung herausnehmen -Pfeil a-.

- Seilzug so weit schwenken -Pfeil b-, bis der Seilzug aus der Öse im Türschloss -1- herausgefädelt werden kann -Pfeil c-.

Lösen des Seilzugs zur Türinnenbetätigung

- Seilzug -4- um 90º verdrehen und aus der Halterung herausnehmen.

- Seilzug so weit schwenken -Pfeil d-, bis der Seilzug aus der Öse im Türschloss -1- herausgefädelt werden kann -Pfeil e-.

Abdeckung ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Rasthaken -3- in -Pfeilrichtung a- entriegeln.

- Abdeckung -1- mit dem Rasthaken aus dem Türschloss -2- ziehen -Pfeil b-.

- Abdeckung -1- nach oben -Pfeil c- vom Türschloss -2- abziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Ausgebaute Seilzüge -4- und -5- am Türschloss -1- einbauen.

- Abdeckung einbauen

- Türschloss -1- in der Tür einsetzen -Pfeil f-.

- Wenn vorhanden, Steckverbindung anschließen.

- Schrauben -2- eindrehen.

- Abdeckkappe -3- einclipsen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

- Anschließend unbedingt eine Funktionsprüfung durchführen.

  • Nur bei korrekter Einstellung und Verriegelung der Seilzüge kann das Türschloss entriegelt und somit die Tür geöffnet werden.

Anzugsdrehmomente

  • "Montageübersicht - Türgriff und Türschloss"

Abdeckung einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Abdeckung -1- auf den Halter -3- am Türschloss -2- schieben -Pfeil a-.

- Rasthaken -4- mit dem Türschloss -2- verrasten -Pfeil b-.

Fensterführung aus- und einbauen

Hinweis

  • Der Aus- und Einbau erfolgt nur für die linke Fensterführung. Der Aus- und Einbau der rechten Fensterführung wird sinngemäß daraus abgeleitet.
  • Fensterführung beim Abheben nicht biegen!

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterschachtleiste innen ausbauen.

- Fensterschachtleiste außen ausbauen.

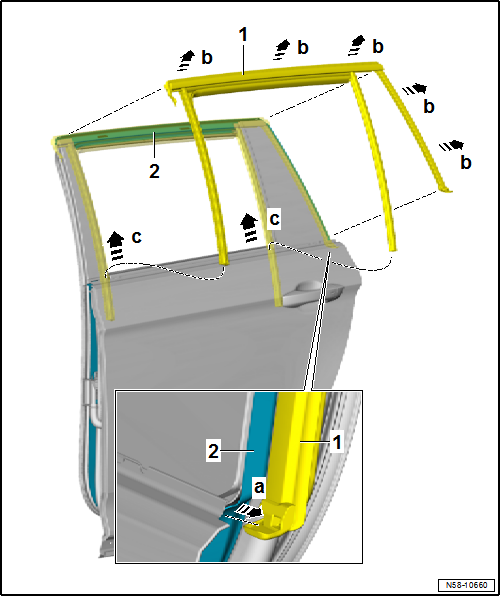

- Fensterführung -1- am hinteren Ende aus der Tür lösen -Pfeil a-.

- Von innen die Dichtlippe der Fensterführung -1- vom Türflansch -2- abkrempeln.

- Fensterführung -1- aus den Aufnahmen der Tür herausziehen -Pfeile c-.

- Fensterführung -1- rundherum gleichmäßig -Pfeile b- vom Türflansch -2- abziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Fensterführung zum leichteren Einbau mit Seifenwasser einsprühen.

- Fensterführung -1- in die Aufnahmen der Tür hineinschieben -Pfeile a-.

- Fensterführung am hinteren Ende an der Tür befestigen -Pfeil c-.

- Fensterführung -1- rund herum auf den Türflansch -2- aufstecken -Pfeile b- und festdrücken.

- Von innen die Dichtlippe der Fensterführung auf den Türflansch krempeln.

Hinweis

Beim Einbau der Fensterführung -1- auf einen gleichmäßigen Sitz achten (Windgeräusche).

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Fensterschachtleiste aus- und einbauen

Fensterschachtleiste außen aus- und einbauen

Hinweis

  • Der Kern der Fensterschachtleiste außen besteht aus einem Metalleinleger.
  • Wenn dieser verbogen wird, kann die Fensterschachtleiste außen nicht mehr geradegebogen werden. Sie bleibt "wellig".
  • Daher wird die Fensterschachtleiste außen gleichmäßig und ohne zu verbiegen abgezogen und aufgedrückt.
  • Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste außen. Der Aus- und Einbau der rechten Fensterschachtleiste wird sinngemäß daraus abgeleitet.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

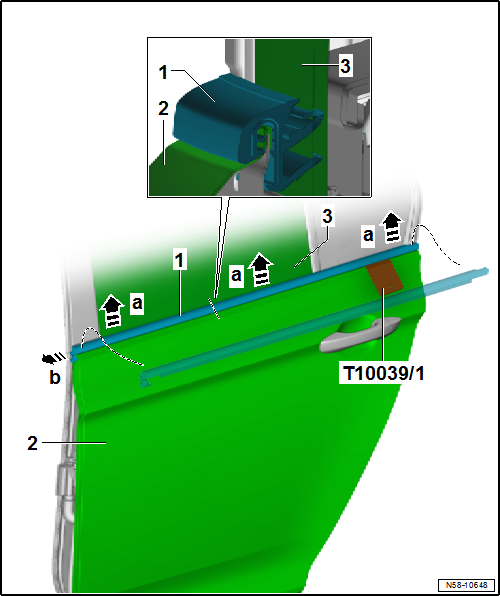

- Fensterschachtleiste außen -1- mit dem Keil -T10039/1- gleichmäßig etwas vom Türflansch -2- abheben -Pfeile a-. Dabei die Leiste nicht verbiegen.

- Fensterschachtleiste außen -1- nach vorn aus der Tür herausschieben -Pfeil b-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Das Aufbringen von Montagehilfsmittel ist zulässig.
  • Das Einbauen der Fensterschachtleiste außen erfolgt ohne Schlagwerkzeug.

- Fensterschachtleiste außen -1- am vorderen Ende in die Tür einschieben -Pfeil a-.

- Fensterschachtleiste außen -1- gleichmäßig von Hand auf den Türflansch -2- drücken.

Fensterschachtleiste innen aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Fensterschachtleiste innen. Der Aus- und Einbau der rechten Fensterschachtleiste wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

- Fensterschachtleiste innen -1- gleichmäßig und ohne diese zu verbiegen vom Flansch -2- abheben -Pfeile-.

Einbauen

- Fensterschachtleiste innen -1- vermitteln und gleichmäßig von Hand auf den Flansch -2- der Tür vorn drücken.

    Tür
    Montageübersicht - Tür Hinweis Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet. Nach dem Ersatz der B-Säule ist für die Schrauben -2 u ...

    Schiebedach
    Schiebedach Montageübersicht - Schiebedach Schiebedachdeckel hinten aus- und einbauen einstellen Schraube 4 Stück 7 Nm Dichtung für den Glasdeckel hinten aus- und ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Ratgeber Räder, Reifen - Allgemeine Informationen: Reifenbeurteilung
    Standplatte Was ist eine Standplatte? Für den Begriff Standplatte werden auch Begriffe wie Abflachung, Abplattung verwendet. Standplatten erzeugen ebenfalls Laufunruhe, wie ein nicht korrekt ausgewuchtetes Rad. Wichtig ist, dass Sie eine Standplatte auf der Lauffläche als solche erkennen! ...

    © 2021 www.passatde.com - 0.015
