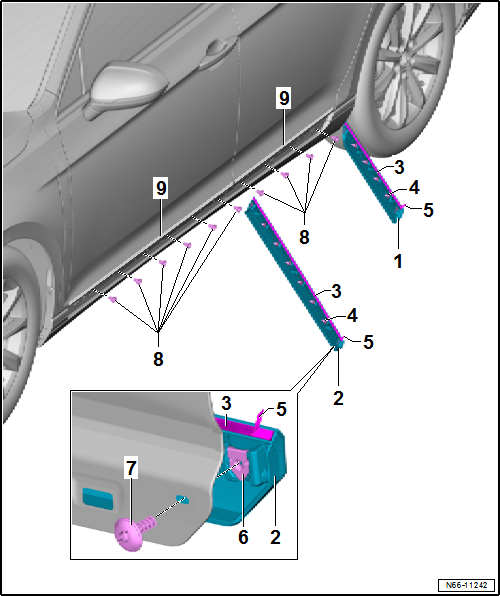

Montageübersicht - Abdeckleiste Türen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Abdeckung Tür vorn
    • aus- und einbauen
  2. Abdeckung Tür hinten
    • aus- und einbauen
  3. Klebeband
    • Bestandteil der Abdeckung
  4. Clip
    • 6 Stück für Abdeckung Tür vorn
    • 4 Stück für Abdeckung Tür hinten
  5. Schutzfolie
    • deckt das Klebeband ab
  6. Klammer
    • 2 Stück je Abdeckung
  7. Schraube
    • 2 Stück je Abdeckung Tür
    • Anzugsdrehmoment: 1,5 Nm
  8. Tülle
    • 6 Stück für Tür vorn
    • 4 Stück für Tür hinten
  9. Klebefläche

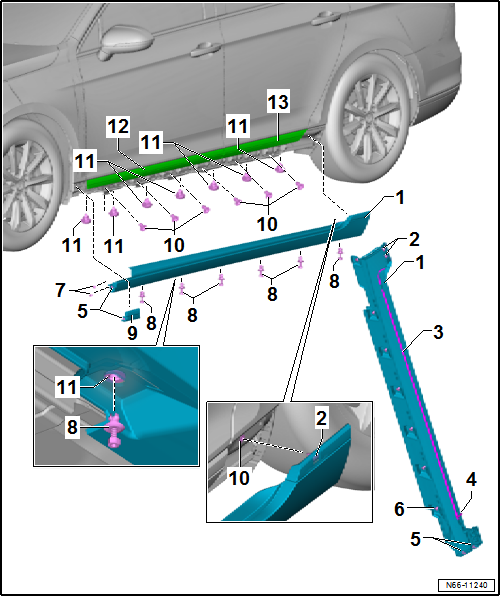

Montageübersicht - Unterholmverkleidung

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Unterholmverkleidung
    • aus- und einbauen
  2. Clip
    • 2 Stück
  3. Klebeband
    • Bestandteil der Abdeckung
  4. Schutzfolie
    • deckt das Klebeband ab
  5. Klammer
    • 2 Stück
  6. Clip
    • 6 Stück
  7. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 1,5 Nm
  8. Spreizniet
    • 6 Stück
  9. Abdeckung Kotflügel
  10. Tülle
    • 8 Stück für Clip -2 und 6-
  11. Tülle
    • 6 Stück für Spreizniet -8-
  12. Klebefläche
  13. Klebefläche

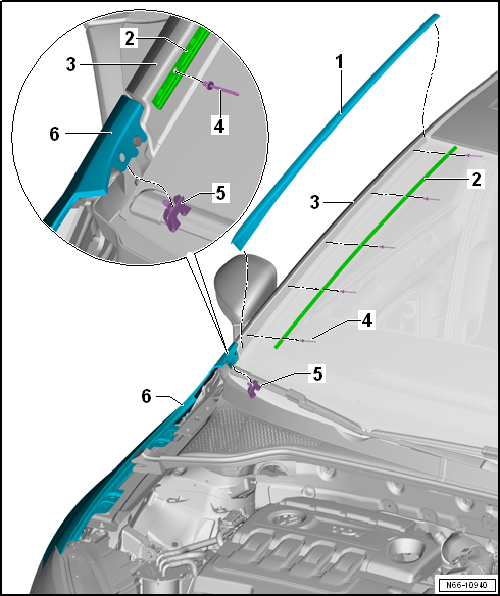

Montageübersicht - Wasserfangleiste

Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Wasserfangleiste
    • aus- und einbauen
  2. Halteleiste

- Beim Ausbau die Nietköpfe abbohren und Nietschäfte durchschlagen.

  1. A-Säule
  2. Blindniet
    • 5 Stück
    • mit der Blindnietzange -VAS 5072- einziehen
  3. Klammer
    • Klammer in Loch Kotflügel ansetzen und nach vorn drücken, anschließend um 90º drehen.
  4. Kotflügel
    • aus- und einbauen

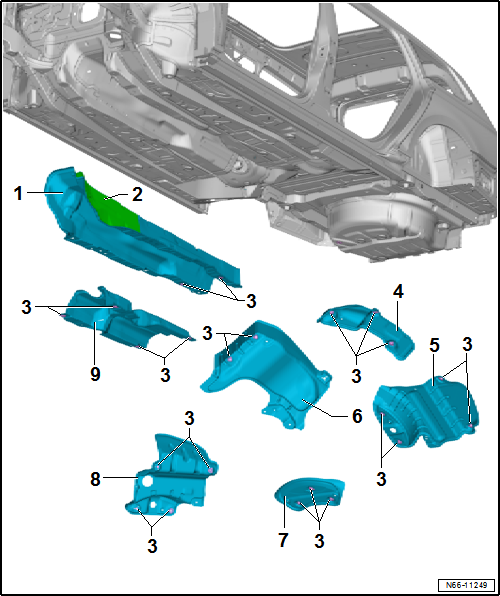

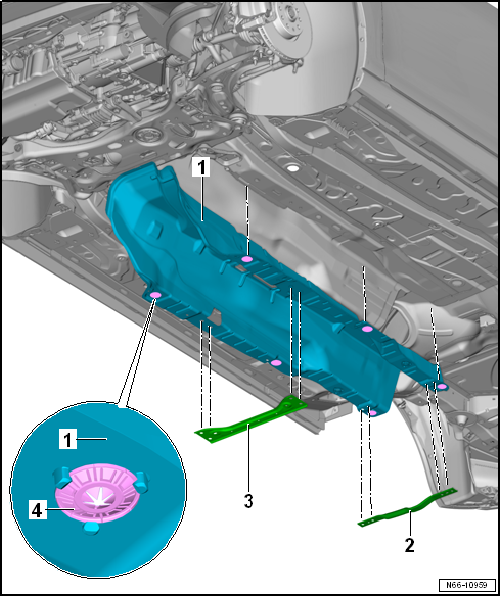

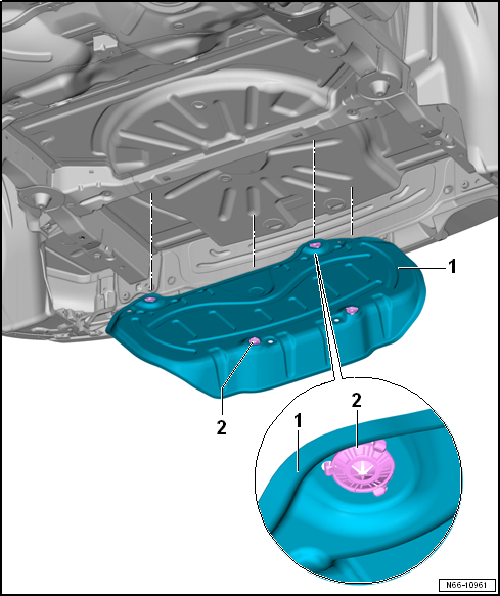

Montageübersicht - Wärmeschutzblech

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Wärmeschutzblech für Boden
    • aus- und einbauen
  2. Dämpfung
    • zusätzlich, nicht bei allen Modellen eingebaut
  3. Klemmscheibe
  4. Wärmeschutzblech für Abgasanlage Mitte links
    • aus- und einbauen
  5. Wärmeschutzblech für Nachschalldämpfer links
    • aus- und einbauen
  6. Wärmeschutzblech für Abgasanlage Mitte
    • aus- und einbauen
  7. Wärmeschutzblech für Reserveradmulde
    • aus- und einbauen
  8. Wärmeschutzblech für Nachschalldämpfer rechts
    • aus- und einbauen
  9. Zusätzliches Wärmeschutzblech für Boden
    • aus- und einbauen
    • nicht bei allen Modellen eingebaut

Abdeckleiste Türen aus- und einbauen

Montagehinweise für geklebte Abdeckungen

Hinweis

  • Abdeckung vor der Demontage mit einem Heißluftgebläse -V.A.G 1416- erwärmen.
  • Es ist ausschließlich der Klebstoffentferner -D 002 000 10- zu verwenden.
  • Es ist darauf zu achten, dass die Klebeflächen staub- und fettfrei sind.
  • Die Schriftzüge, Folien oder Embleme sind unmittelbar nach der Reinigung aufzukleben.
  • Die Schutzfolie ist erst unmittelbar vor der Montage abzuziehen.
  • Die Verarbeitungstemperatur beträgt ca. 21º C.

Ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

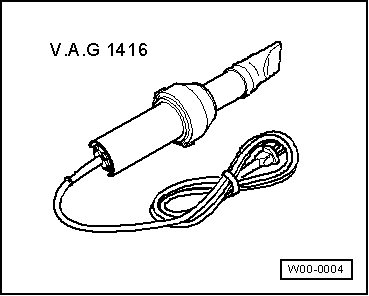

  • Heißluftgebläse -V.A.G 1416-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Der Aus- und Einbau erfolgt nur für die linken Abdeckungen Tür vorn und hinten. Der Aus- und Einbau der rechten Abdeckungen Tür vorn und hinten ist sinngemäß daraus abzuleiten.
  • Die Abdeckungen lassen sich nicht beschädigungsfrei ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Abdeckung Tür vorn

- Schrauben -7- an der Innenseite der Tür herausdrehen.

- Abdeckung im Bereich des Klebebands -3- mit dem Heißluftgebläse -V.A.G 1416- erwärmen.

- Abdeckung -2- kräftig von der Tür abziehen.

Abdeckung Tür hinten

- Schrauben -7- an der Innenseite der Tür herausdrehen.

- Abdeckung im Bereich des Klebebands -3- mit dem Heißluftgebläse -V.A.G 1416- erwärmen.

- Abdeckung -1- kräftig von der Tür abziehen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Abdeckung Tür vorn

- Alle Tüllen -8-, und Clips -4- sind auf Beschädigungen zu prüfen und ggf. zu ersetzen.

- Abdeckung -2- mit den Clips -4- in die Tüllen -8- führen und festdrücken.

- Schutzfolie -5- vom Klebeband -3- abziehen.

- Abdeckung im Bereich des Klebebands -3- kräftig an die Tür andrücken.

- Schrauben -7- festdrehen.

Abdeckung Tür hinten

- Alle Tüllen -8-, und Clips -4- sind auf Beschädigungen zu prüfen und ggf. zu ersetzen.

- Abdeckung -1- mit den Clips -4- in die Tüllen -8- führen und festdrücken.

- Schutzfolie -5- vom Klebeband -3- abziehen.

- Abdeckung im Bereich des Klebebands -3- kräftig an die Tür andrücken.

- Schrauben -7- festdrehen.

Anzugsdrehmomente

  • Schrauben
Unterholmverkleidung aus- und einbauen

Mehrausstattung Volkswagen R GmbH

Montagehinweise für geklebte Abdeckungen

Hinweis

  • Unterholmverkleidung vor der Demontage mit einem Heißluftgebläse -V.A.G 1416- erwärmen.
  • Es ist ausschließlich der Klebstoffentferner -D 002 000 10- zu verwenden.
  • Es ist darauf zu achten, dass die Klebeflächen staub- und fettfrei sind.
  • Die Schriftzüge, Folien oder Embleme sind unmittelbar nach der Reinigung aufzukleben.
  • Die Schutzfolie ist erst unmittelbar vor der Montage abzuziehen.
  • Die Verarbeitungstemperatur beträgt ca. 21º C.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

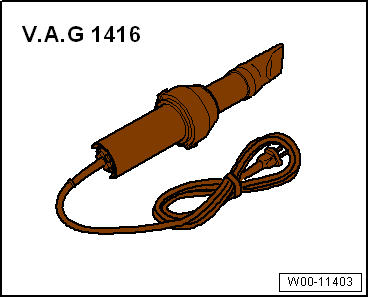

  • Heißluftgebläse -V.A.G 1416-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Der Aus- und Einbau erfolgt nur für die linke Unterholmverkleidung. Der Aus- und Einbau der rechten Unterholmverkleidung ist sinngemäß daraus abzuleiten.
  • Die Unterholmverkleidungen lassen sich nicht beschädigungsfrei ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Schrauben -7- am Kotflügel herausdrehen.

- Spreiznieten -8- herausdrehen und aus den Tüllen ziehen.

- Unterholmverkleidung -1- im Bereich des Klebebands -3- mit dem Heißluftgebläse -V.A.G 1416- erwärmen.

- Unterholmverkleidung -1- kräftig vom Unterholm abziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Alle Tüllen -8-, Clips -4- und Spreizniete -8- sind auf Beschädigungen zu prüfen und ggf. zu ersetzen.

- Unterholmverkleidung -1- mit den Clips -2 und 6- in die Tüllen -10- führen und festdrücken.

- Schutzfolie -4- vom Klebeband -3- abziehen.

- Unterholmverkleidung im Bereich des Klebebands -3- kräftig an den Unterholm andrücken.

- Schrauben -7- festdrehen.

Anzugsdrehmomente

  • Schrauben
Wasserfangleiste aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Seite. Der Aus- und Einbau der rechten Seite ist sinngemäß daraus ableiten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

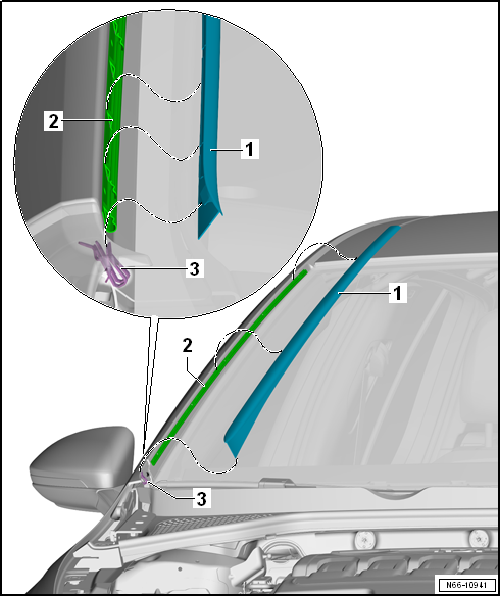

- Wasserfangleiste -1- von unten beginnend aus der Klammer -3- und der Halteleiste -2- ziehen.

Einbauen

- Obere Innenkante Wasserfangleiste -1- an Oberkante Frontscheibe ansetzen.

- Wasserfangleiste -1- von oben in Halteleiste -2- und Klammer -3- drücken.

- Anlagelippe der Wasserfangleiste zur Frontscheibe hinter das Glas fädeln.

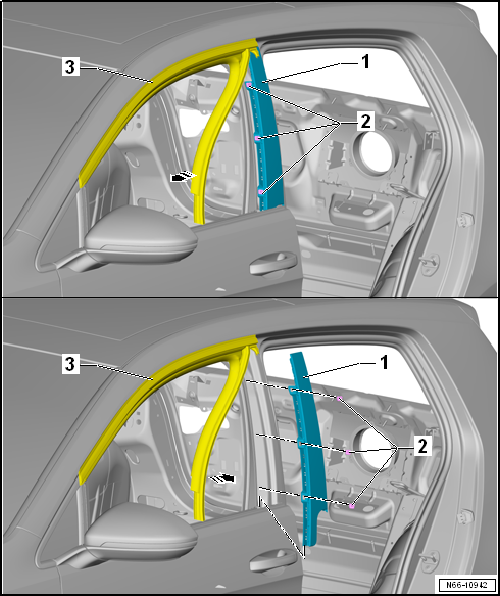

Blende B-Säule Tür aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Seite. Der Aus- und Einbau der rechten Seite ist sinngemäß daraus ableiten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Türscheibe nach unten fahren.

- Fensterführung -3- im Bereich der Blende B-Säule -1- aus dem Türrahmen herausziehen.

- Spreizniet -2- ausclipsen.

- Blende B-Säule -1- nach unten schieben und vom Türrahmen abziehen.

- Blende B-Säule -1- nach oben herausziehen.

Einbauen

- Blende B-Säule -1- am Türrahmen ansetzen.

- Blende B-Säule -1- unten einfädeln und positionieren.

- Blende B-Säule -1- nach oben schieben, bis diese an der Fensterführung -3- anliegt.

- Spreizniet -2- von oben nach unten einclipsen und Fensterführung -3- in Blende B-Säule einlegen.

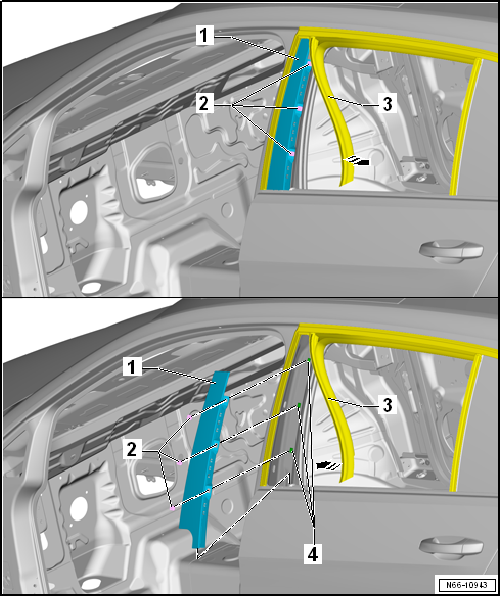

Blende B-Säule Tür hinten aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Seite. Der Aus- und Einbau der rechten Seite ist sinngemäß daraus ableiten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Türscheibe nach unten fahren.

- Fensterführung -3- im Bereich der Blende B-Säule -1- aus dem Türrahmen herausziehen.

- Spreizniet -2- ausclipsen.

- Blende B-Säule -1- nach unten schieben und vom Türrahmen abziehen.

- Blende B-Säule -1- nach oben herausziehen.

Einbauen

- Blende B-Säule -1- am Türrahmen einführen.

- Blende B-Säule -1- in Langlöcher -4- im Rahmenteil einfädeln.

- Blende B-Säule -1- positionieren und auf Anschlag schieben.

- Blende B-Säule -1- nach oben schieben, bis diese an der Fensterführung -3- anliegt.

- Spreizniet -2- von oben nach unten einclipsen und Fensterführung -3- in Blende B-Säule einlegen.

Zierleiste Fensterführung Tür vorn aus- und einbauen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

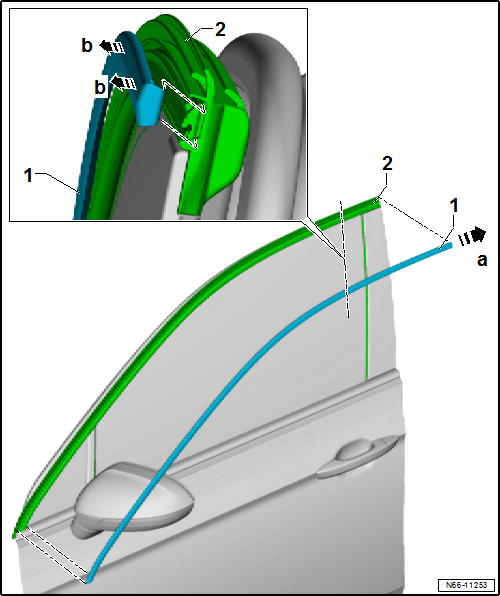

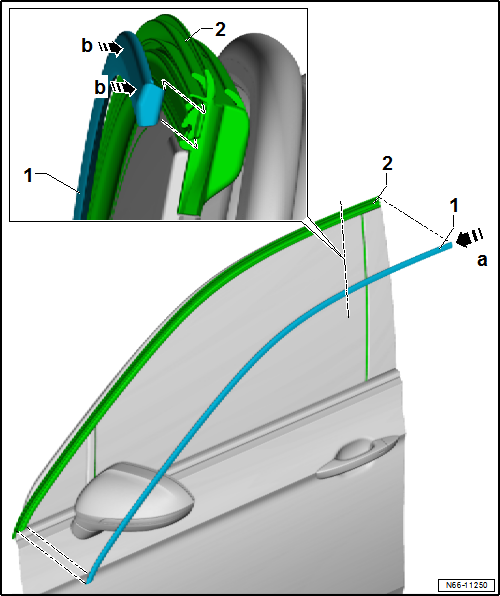

- Zierleiste -1- von vorn beginnend gleichmäßig aus der Fensterführung -2- lösen -Pfeile b-.

- Zierleiste -1- nach hinten aus der Fensterführung -2- schieben -Pfeil a-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Zierleiste -1- nach vorn in die Fensterführung -2- schieben -Pfeil a-.

- Zierleiste -1- gleichmäßig in die Fensterführung -2- drücken -Pfeile b-.

Zierleiste Fensterführung Tür hinten aus- und einbauen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

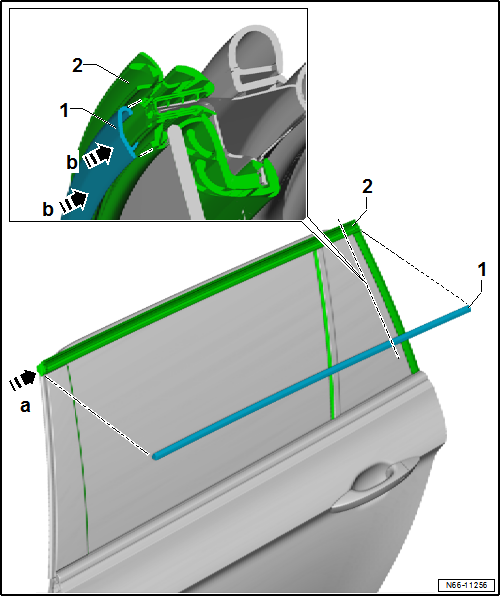

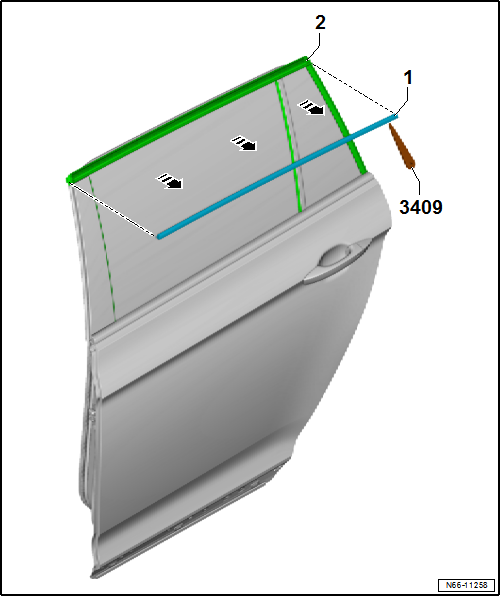

- Zierleiste -1- gleichmäßig aus der Fensterführung -2- lösen -Pfeile-.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Zierleiste -1- nach der Blende B-Säule ausrichten -Pfeil a-.

- Zierleiste -1- in die Fensterführung -2- drücken -Pfeile b-.

Einstiegsleiste außen aus- und einbauen

Montagehinweise

  • Wird eine Einstiegsleiste bei Neufahrzeugen und neu lackierten Oberflächen zum ersten Mal angebaut, ist die beschriebene Vorgehensweise im → Reparaturleitfaden Lack; ⇒Reparatur Lackierung; ⇒Lack-Finish; ⇒Dekorstreifen & Folien zu beachten.
  • Wird eine Einstiegsleiste aus- und eingebaut, ist zum Entfernen der Klebereste im Montagebereich ausschließlich der Klebstoffentferner -D 002 000 10- zu verwenden.
  • Darauf achten, dass die Klebeflächen staub- und fettfrei sind.
  • Die Einstiegsleiste ist unmittelbar nach der Reinigung aufzukleben.
  • Schutzfolie erst unmittelbar vor der Montage abziehen
  • Die Verarbeitungstemperatur beträgt ca. 21 ºC.

Einstiegsleiste außen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Heißluftgebläse -V.A.G 1416-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Die Einstiegsleiste lässt sich nicht beschädigungsfrei ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Einstiegsleiste -1- mit einem Heißluftgebläse -V.A.G 1416- erwärmen und vom Einstieg abziehen.

Einbauen

- Montagehinweise.

- Schutzfolie abziehen.

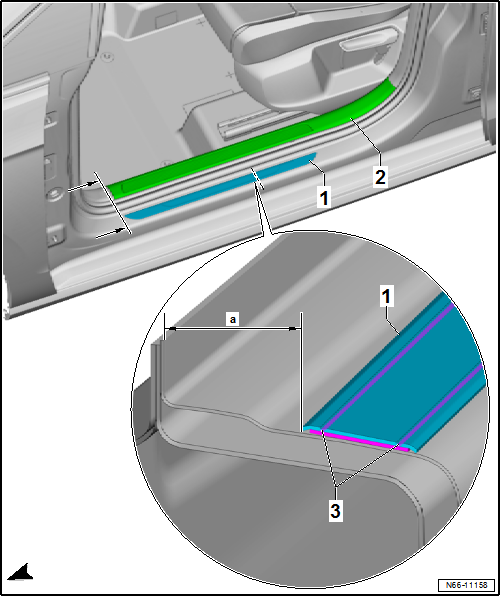

- Das vordere Ende der Einstiegsleiste außen -1- nach dem vorderen Ende der Einstiegsleiste innen positionieren -Pfeile-.

- Ein gleich bleibendes Maß -a- von 12 mm vom Blechflansch zur Einstiegsleiste einhalten.

- Mit einem Kunststoffrakel, der mit einem weichen Papiertuch umwickelt ist, glatt streichen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Wärmeschutzblech für Boden aus- und einbauen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Unterbodenkleidungen Mitte ausbauen.

- Tunnelbrücke vorn -3- und hinten -2- ausbauen.

- Abgasanlage hinten ausbauen.

- Klemmscheiben -4- (6 Stück) lösen und Wärmeschutzblech Tunnel -1- nach hinten abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Wärmeschutzblech für Abgasanlage Mitte aus- und einbauen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Abgasanlage hinten ausbauen.

- Klemmscheiben -2- lösen.

- Wärmeschutzblech -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Wärmeschutzblech für Nachschalldämpfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

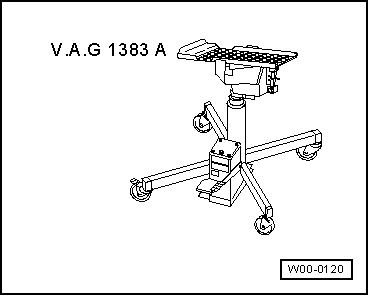

  • Motor- und Getriebeheber -V.A.G 1383 A-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

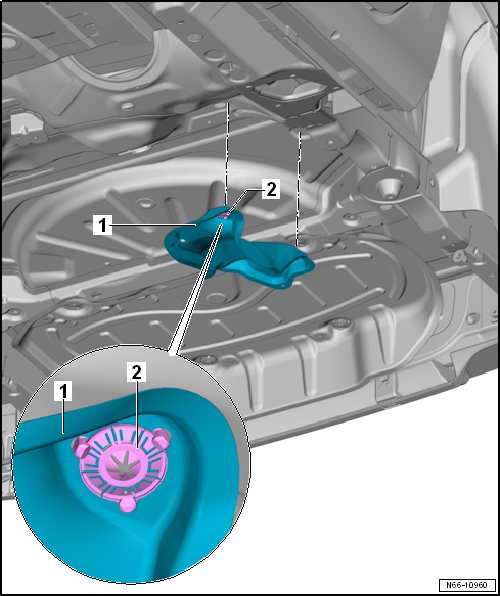

- Aufhängung für Nachschalldämpfer lösen und mit dem Motor- und Getriebeheber -V.A.G 1383 A- etwas absenken.

- Klemmscheiben -2- lösen.

- Wärmeschutzblech -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

    Spoiler
    Montageübersicht - Spoiler Seitenspoiler mit Klebeband aus- und einbauen Dichtung Bestandteil des Seitenspoilers Abziehhilfe Bestandteil des Klebebands am Seitenspoiler K ...

    Geräuschdämpfung
    Montageübersicht - Geräuschdämpfung Montageübersicht - Geräuschdämpfung kurz Hinweis Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden. ...

    Mehr sehen:

    Volkswagen Passat Variant Betriebsanleitung > Notschließen oder -öffnen: Beifahrertür und hintere Türen manuell verriegeln
    Abb. 268 In der Stirnseite der hinteren rechten Tür: Notverriegelung, durch eine Gummidichtung abgedeckt. Abb. 269 In der Stirnseite der hinteren rechten Tür: Notverriegelung des Fahrzeugs mit dem Notschlüssel. Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheits ...

    © 2021 www.passatde.com - 0.0147
