VW Passat Reparaturanleitung: Schriftzüge und Embleme

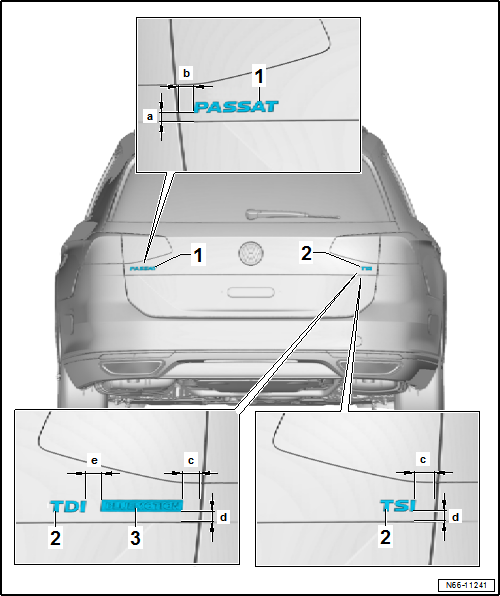

Maßangaben - Schriftzüge und Embleme an der Heckklappe

Maßangaben - Schriftzüge an der Heckklappe

Hinweis

Beim Einbau der Schriftzüge die Montagehinweise beachten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Schriftzug
    • Modellbezeichnung
    • Höhenmaß -a-, 12 +- 1 mm, von der Unterkante Schriftzug bis zur Kante in der Heckklappe.
    • Seitenmaß -b-, 20 +- 1 mm, von der Außenkante der Heckklappe bis zum Schriftzug
  2. Schriftzug
    • Motorisierungsbezeichnung
    • Höhenmaß -d-, 12 +- 1 mm, von der Unterkante Schriftzug bis zur Kante in der Heckklappe.
    • Seitenmaß -e-, 8 +- 1 mm, von Schriftzug zu Schriftzug, wenn eine Technikbezeichnung vorhanden ist
    • Seitenmaß -c-, 20 +- 1 mm, von der Außenkante der Heckklappe bis zum Schriftzug ohne Technikbezeichnung
  3. Schriftzug
    • Technikbezeichnung
    • Höhenmaß -d-, 12 +- 1 mm, von der Unterkante Schriftzug bis zur Kante in der Heckklappe.
    • Seitenmaß -c-, 20 +- 1 mm, von der Außenkante der Heckklappe bis zum Schriftzug

Markenemblem am Heck aus- und einbauen

Hinweis

Das Emblem lässt sich nicht beschädigungsfrei ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

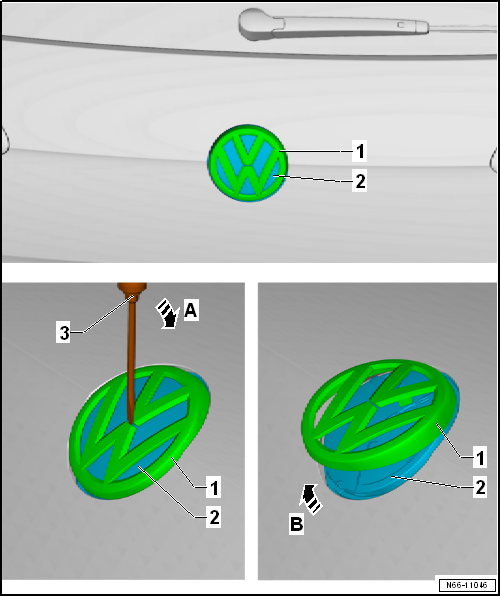

- Markenemblem -1- vorsichtig mit einem Schraubendreher -3- in -Pfeilrichtung A- vom Schwenkemblem -2- hebeln.

Einbauen

- Markenemblem -1- auf das Schwenkemblem -2- aufdrücken, bis es hörbar einrastet.

Maßangaben - Schriftzüge am Kotflügel

Hinweis

  • Beim Aus- und einbauen der Schriftzüge die Montagehinweise beachten.
  • Die Maßangaben erfolgen nur für den linken Kotflügel. Die Maßangaben für den rechten Kotflügel sind sinngemäß daraus abzuleiten.
  • Die Maßangaben gelten für alle Schriftzüge.
  • Der Schriftzug lässt sich nicht beschädigungsfrei ausbauen.

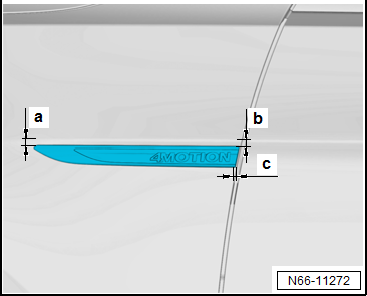

Maß -a-: 4 mm, von Sicke im Kotflügel bis Oberkante Schriftzug vorm.

Maß -b-: 5 mm, von Sicke im Kotflügel bis Oberkante Schriftzug hinten.

Maß -c-: 1 mm von Kante Kotflügel bis Schriftzug unten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Embleme Front aus- und einbauen

Markenemblem aus- und einbauen, Fahrzeug ohne Steuergerät für Abstandsregelung

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

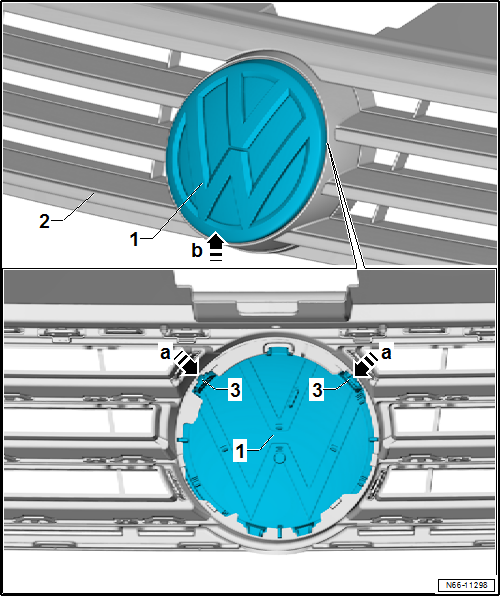

- Kühlergrill -2- ausbauen.

- Auf der Rückseite die beiden Rasthaken -3- entriegeln -Pfeil a-.

- Emblem -1- etwas aus dem Kühlergrill -2- drücken.

- Emblem -1- nach oben aus dem Kühlergrill -2- ziehen -Pfeil b-.

Einbauen

- Emblem -1- in den Kühlergrill -2- drücken, bis die Rasthaken -3- hörbar verrasten.

Markenemblem aus- und einbauen, Fahrzeuge mit Steuergerät für Abstandsregelung -J428-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

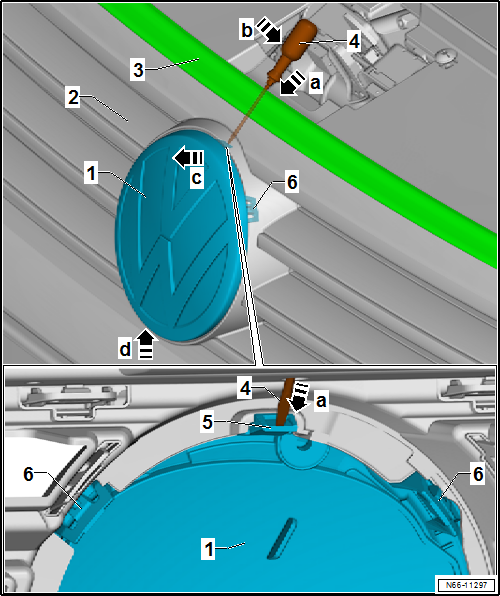

- Dichtung -3- etwas zur Seite drücken.

- Schraubendreher -4- durch die Öffnung führen -Pfeil a-.

- Dabei den Schraubendreher -4- nach hinten drücken -Pfeil b-. Damit wird der Schraubendreher -4- auf den Rasthaken -3- geführt.

- Rasthaken -3- entriegeln -Pfeil a-.

- Emblem -1- etwas nach vorn aus dem Kühlergrill ziehen -Pfeil c-. Dabei lösen sich die beiden Rasthaken -6- von selbst.

- Emblem -1- nach oben aus dem Kühlergrill -2- ziehen -Pfeil d-.

Einbauen

- Emblem -1- in den Kühlergrill -2- drücken, bis die Rasthaken -5 und 6- hörbar verrasten.

Modellbezeichnung "R-Line" aus- und einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Kühlergrill ausbauen.

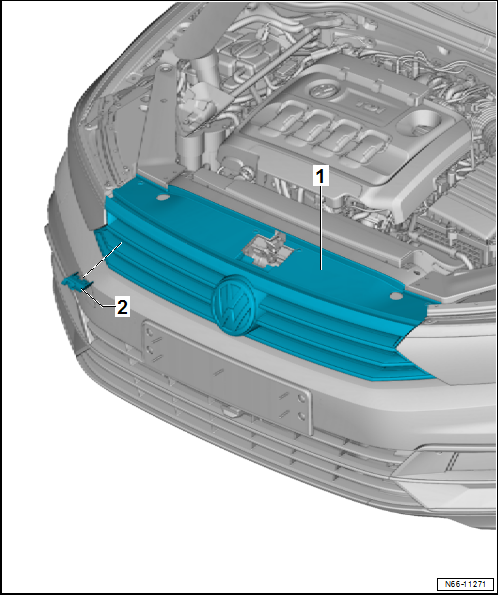

- Emblem -2- aus dem Kühlergrill -1- von innen vorsichtig ausclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Schriftzüge aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

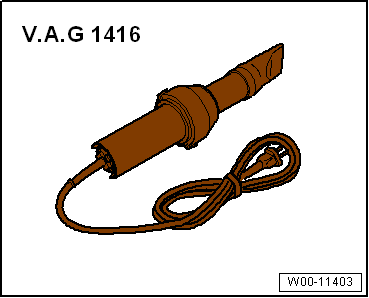

  • Heißluftgebläse -V.A.G 1416-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

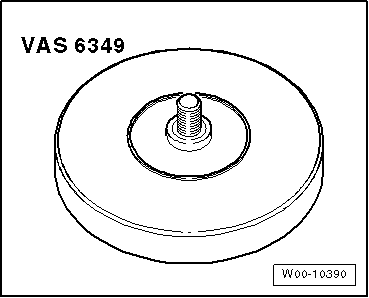

  • Klebestreifen-Entferner -VAS 6349-

Hinweis

  • Das Höhen- und Seitenmaß der Schrittzüge der verschiedenen Motorisierungen ist identisch.
  • Beim Einbau der Schriftzüge die folgenden Montagehinweise beachten.

Montagehinweise

  • Schriftzüge oder Emblem vor der Demontage mit einem Heißluftgebläse -V.A.G 1416- erwärmen.
  • Wird ein Schriftzug oder Emblem aus- und eingebaut, wird zum Entfernen der Klebereste ausschließlich der Klebstoffentferner -D 002 000 10- verwendet.
  • Ggf. vorhandene Klebereste des Klebebands mit dem Klebestreifen-Entferner -VAS 6349- entfernen.
  • Darauf achten, dass die Klebeflächen staub- und fettfrei sind.
  • Die Schriftzüge oder Embleme werden unmittelbar nach der Reinigung aufgeklebt.
  • Schutzfolie erst unmittelbar vor der Montage abziehen.
  • Die Verarbeitungstemperatur beträgt ca. 21 ºC.
  • Die geklebten Schriftzüge oder Embleme lassen sich nicht beschädigungsfrei ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Sonderanbauteile

Mehrausstattung Volkswagen R GmbH

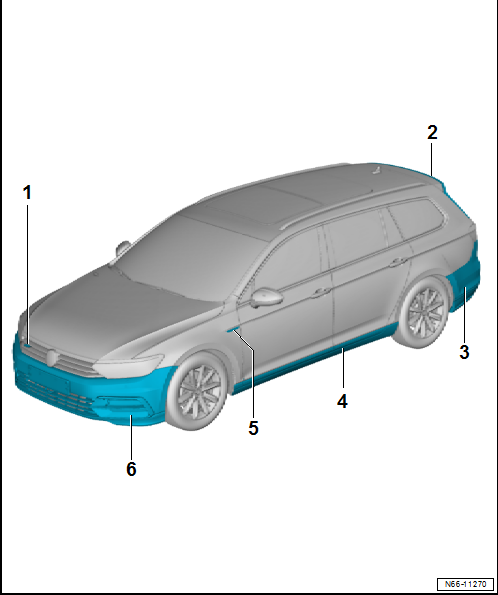

Montageübersicht - Sonderanbauteile "R-Line"

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Modellbezeichnung "R-Line"
    • aus- und einbauen
  2. Dachkantenspoiler
    • aus- und einbauen
  3. Stoßfängerabdeckung hinten
    • aus- und einbauen
  4. Unterholmverbreiterung
    • links und rechts
    • aus- und einbauen
  5. Schriftzüge am Kotflügel
    • links und rechts
    • aus- und einbauen
  6. Stoßfängerabdeckung vorn
    • aus- und einbauen
    Radhausschale
    Montageübersicht - Radhausschale vorn Hinweis Je nach Modellvariante müssen bei der Radhausschale vorn geringfügige Abweichungen berücksichtigt werden. Die Darstellung erfolgt für die link ...

    Anhängevorrichtung
    Montageübersicht - Anhängevorrichtung Hinweis Je nach Ausführung müssen geringfügige Abweichungen berücksichtigt werden. Die Anzugsdrehmomente beziehen sich nur auf werkseitig verbaute An ...
