VW Passat Reparaturanleitung: Ausstattungen

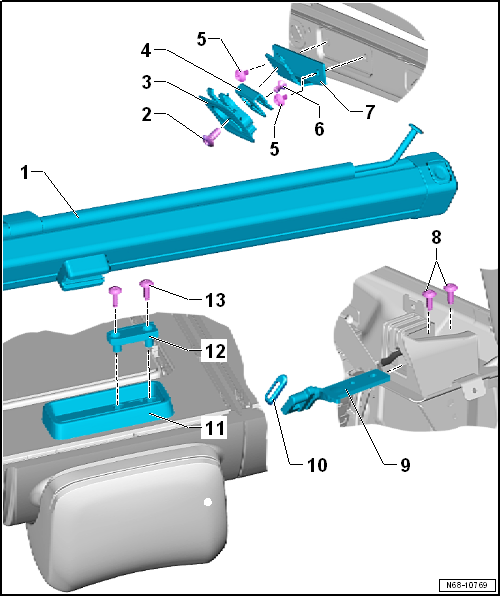

Montageübersicht - Netztrennwand

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Netztrennwand
    • aus- und einbauen
  2. Schraube
    • 4,5 Nm
  3. Blende Einhängeöse
    • Zuordnung → Elektronischer Teilekatalog
    • aus- und einbauen
  4. Einhängeöse Netztrennwand
    • aus- und einbauen
  5. Schraube
    • 2 Stück
    • 4,5 Nm
  6. Schraube
    • 1,5 Nm
  7. Halter Einhängeöse
    • Zuordnung → Elektronischer Teilekatalog
    • Ausbauen

- Formhimmel ausbauen.

- Schrauben -5- herausdrehen und Halter Einhängeöse abnehmen.

  1. Schraube
    • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen"
  2. Halter Netztrennwand
    • aus- und einbauen
  3. Gummitülle
    • über den Halter Netztrennwand schieben und in die Kofferraum-Seitenverkleidung einsetzen
  4. Aufnahme
    • an der Rücksitzlehne 2/3 rechts
    • aus- und einbauen
  5. Einleger
    • aus- und einbauen
  6. Schraube
    • 2 Stück
    • 8 Nm

Hinweis

  • Gewinde der Schrauben mit einer Drahtbürste von Sicherungsmittel befreien. Anschließend Schrauben mit Sicherungsmittel ( → Elektronischer Teilekatalog einsetzen.
  • Gewindebohrungen ebenfalls von Sicherungsmittel befreien (z. B. mit einem Gewindebohrer).

Montageübersicht - Sonnenblenden

Hinweis

Die Darstellung der Montageübersicht erfolgt für die Fahrerseite. Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

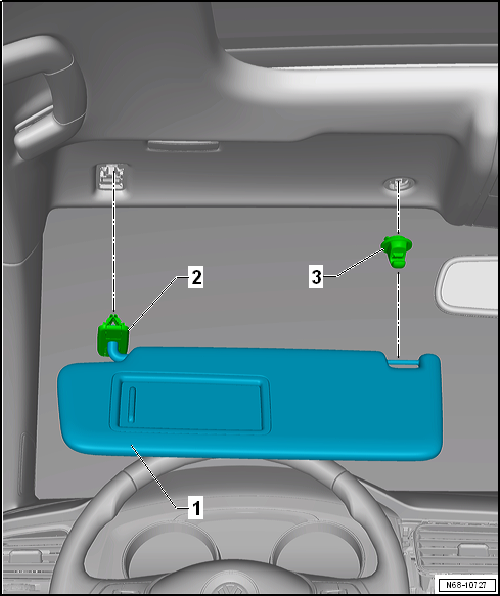

  1. Sonnenblende
    • aus- und einbauen
  2. Sonnenblendenlager
    • kann nicht von der Sonnenblende getrennt werden
  3. Mittellager
    • für Sonnenblende
    • aus- und einbauen

Netztrennwand aus- und einbauen

Ausbauen

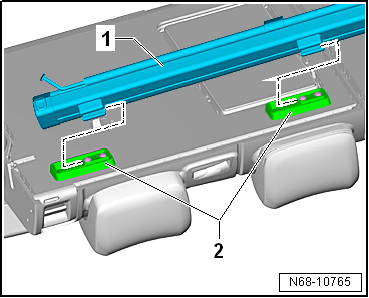

- Beide Rücksitzlehnen nach vorn klappen.

- Netztrennwand -1- nach rechts aus den Aufnahmen -2- an der Rücksitzlehne 2/3 rechts herausziehen und abnehmen.

Einbauen

- Netztrennwand -1- mit den Führungen in die Aufnahmen -2- an der Rücksitzlehne 2/3 rechts legen.

- Netztrennwand bis zum Anschlag nach links in die Aufnahmen -2- an der Rücksitzlehne 2/3 rechts drücken.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Aufnahme Netztrennwand aus- und einbauen

Ausbauen

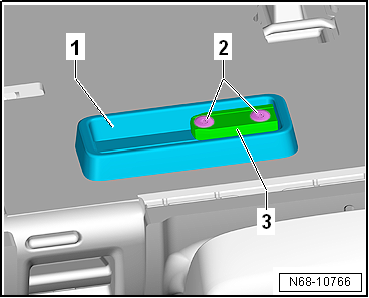

- Netztrennwand ausbauen.

- Schrauben -2- herausdrehen.

- Einleger -3- und Aufnahme -1- von der Rücksitzlehne 2/3 rechts abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

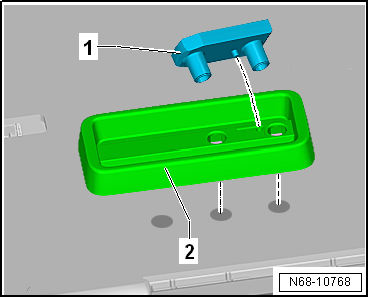

  • Einbaulage des Einlegers -1- und der Aufnahme -2- beachten.
  • Die Aufnahme -2- in den linken Gewindebohrungen befestigen.
  • Die Führungsnase am Einleger -1- in die Aussparung der Aufnahme -2- einsetzen.
  • Gewinde der Schrauben mit einer Drahtbürste von Sicherungsmittel befreien. Anschließend Schrauben mit Sicherungsmittel ( → Elektronischer Teilekatalog einsetzen.
  • Gewindebohrungen ebenfalls von Sicherungsmittel befreien (z. B. mit einem Gewindebohrer).

Anzugsdrehmomente

  • "Montageübersicht - Netztrennwand"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Halter Netztrennwand aus- und einbauen

Ausbauen

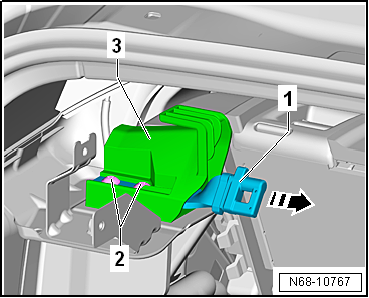

- Kofferraum-Seitenverkleidung ausbauen.

- Gurtband zur Seite ziehen und die Schrauben -2- herausdrehen.

- Halter Netztrennwand -1- aus der Gurtführung -3- herausziehen -Pfeil- und entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einhängeöse Netztrennwand aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

Einhängeöse Netztrennwand, ohne Leseleuchte hinten

Hinweis

Der Aus- und Einbau ist für die Einhängeöse Netztrennwand hinten links beschrieben. Der Aus- und Einbau für die restlichen Einhängeösen Netztrennwand erfolgt sinngemäß.

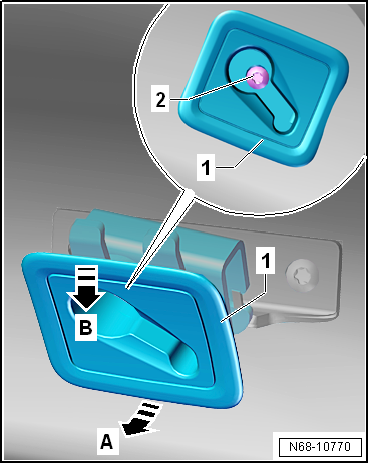

- Schraube -2- herausdrehen.

- Blende -1- mit der Einhängeöse Netztrennwand an der Unterseite mit dem Demontagekeil -3409- aus dem Formhimmel, lösen -Pfeil A-.

- Anschließend Blende -1- mit der Einhängeöse Netztrennwand ein wenig nach unten aus dem Formhimmel herausfädeln -Pfeil B-.

- Danach die Einhängeöse Netztrennwand mit Blende nach oben aus dem Formhimmel herausführen und entnehmen.

Hinweis

Bei Fahrzeugen mit Schiebedach sind die Haltenasen an den hinteren Blenden -1- um 180º gedreht angebracht. Die Vorgehensweise beim Aus- und Einbau dieser Einhängeösen Netztrennwand ist sinngemäß anzupassen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

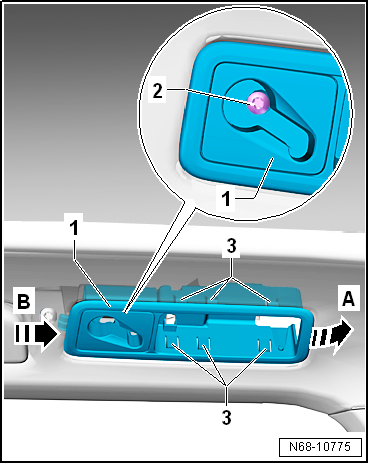

Einhängeöse Netztrennwand, mit Leseleuchte hinten

Hinweis

Der Aus- und Einbau ist für die Einhängeöse Netztrennwand links beschrieben. Der Aus- und Einbau für die Einhängeöse Netztrennwand rechts erfolgt sinngemäß.

- Leseleuchte hinten links -W11- ausbauen → Elektrische Anlage.

- Schraube -2- herausdrehen.

- Haltenasen -3- an der Blende -1- entriegeln und die Blende mit dem Demontagekeil -3409- aus dem Formhimmel lösen -Pfeil A-.

- Anschließend Blende -1- mit der Einhängeöse Netztrennwand nach vorn aus dem Formhimmel herausführen -Pfeil B- und entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

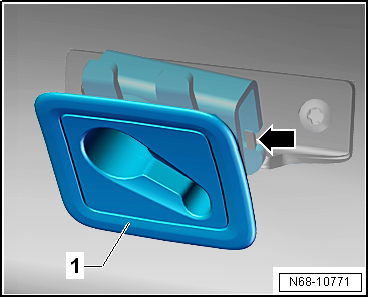

Auf den korrekten Sitz der Führungsnase -Pfeil- am Halter Netztrennwand in der Aussparung der Einhängeöse Netztrennwand -1- achten.

Anzugsdrehmomente

  • "Montageübersicht - Netztrennwand"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Sonnenblende aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Sonnenblende Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

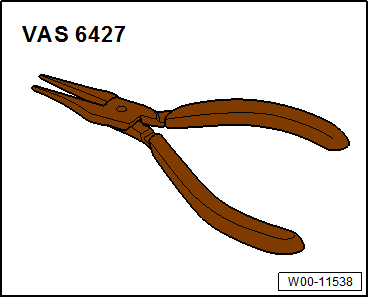

  • Entriegelungszange -VAS 6427-

Ausbauen

- Sonnenblende nach vorn schwenken.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

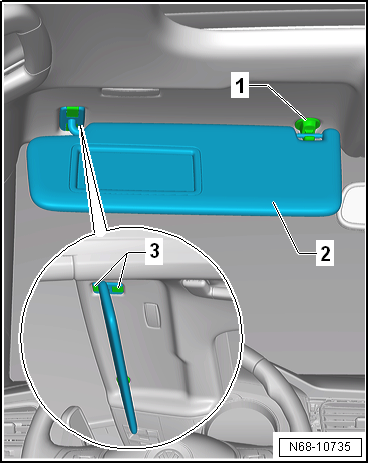

- Sonnenblende -2- am Mittellager -1- aushängen.

- Abdeckkappen -3- im Sonnenblendenlager öffnen.

Hinweis

Bei den folgenden Handlungen ist darauf zu achten, dass die Entriegelungszange -VAS 6427- mittig in den Halteklammern positioniert wird.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

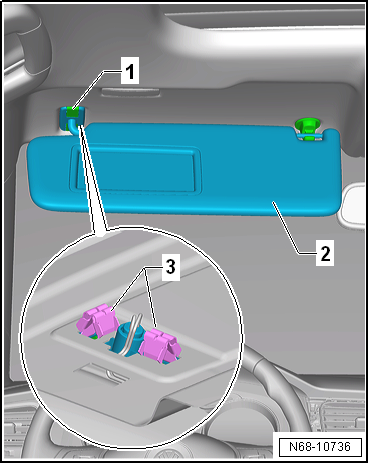

- Mit der Entriegelungszange -VAS 6427- die vordere Halteklammer -3- im Sonnenblendenlager -1- aus der Aufnahme der Karosserie lösen.

- Die Sonnenblende auf Spannung halten, um zu verhindern, dass die Halteklammer ungewollt wieder verrastet.

- Mit der Entriegelungszange -VAS 6427- die hintere Halteklammer -3- im Sonnenblendenlager -1- aus der Aufnahme der Karosserie lösen.

- Sonnenblende -2- mit Sonnenblendenlager -3- vorsichtig nach unten aus der Aufnahme der Karosserie herausnehmen. Die Transportsicherung entfernen.

- Den auf dem Formhimmel verklebten elektrischen Leitungsstrang nach vorn ziehen. Die elektrische Steckverbindung trennen und Sonnenblende abnehmen.

Hinweis

Sollte der elektrische Leitungsstrang beim "nach vorn ziehen" abreißen, ist der Formhimmel abzusenken. Zum in Stand setzen vom elektrischen Leitungsstrang das Leitungsstrang-Reparaturset -VAS 1978 B- verwenden.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

- Die elektrische Steckverbindung mit einer Lage Schaumstoffklebeband umkleben.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

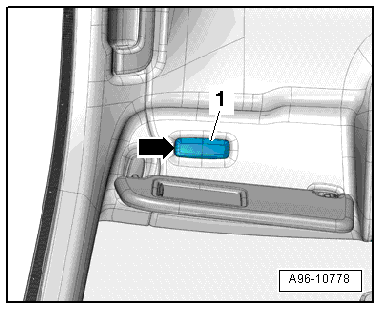

- Mit einem flachen Schraubendreher die Beleuchtung -1- für Make-up-Spiegel an der Aussparung -Pfeil- vorsichtig heraushebeln.

- Elektrische Steckverbindung trennen.

- Mit einem Finger in die Aussparung der Beleuchtung für Make-up-Spiegel greifen. Den Formhimmel etwas nach unten ziehen.

- Die elektrische Steckverbindung zwischen Formhimmel und Dachquerträger ca. 6 cm nach hinten schieben.

- Die vordere Halteklammer im Sonnenblendenlager in der Aufnahme der Karosserie verrasten.

- Die hintere Halteklammer im Sonnenblendenlager in der Aufnahme der Karosserie verrasten.

- Prüfen, ob beide Halteklammern komplett in der Karosserie verrastet sind.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Mittellager Sonnenblende aus- und einbauen

Hinweis

Der Aus- und Einbau ist für das Mittellager für Sonnenblende Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Ausbauen

- Sonnenblende am Mittellager für Sonnenblende aushängen und zur Seite klappen.

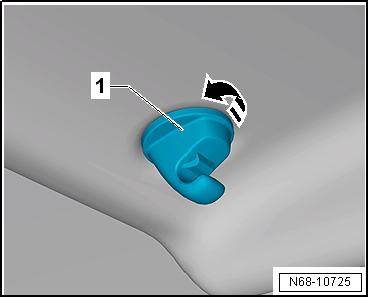

- Mittellager für Sonnenblende -1- etwa 90º (1/4 Umdrehung) gegen den Uhrzeugersinn -Pfeil- drehen.

- Mittellager für Sonnenblende -1- nach unten abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dachhaltegriff aus- und einbauen

Montageübersicht - Dachhaltegriff

Hinweis

Die Darstellung der Montageübersicht erfolgt für den Dachhaltegriff vorn links. Die Darstellung für die restlichen Dachhaltegriffe ist sinngemäß daraus abzuleiten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

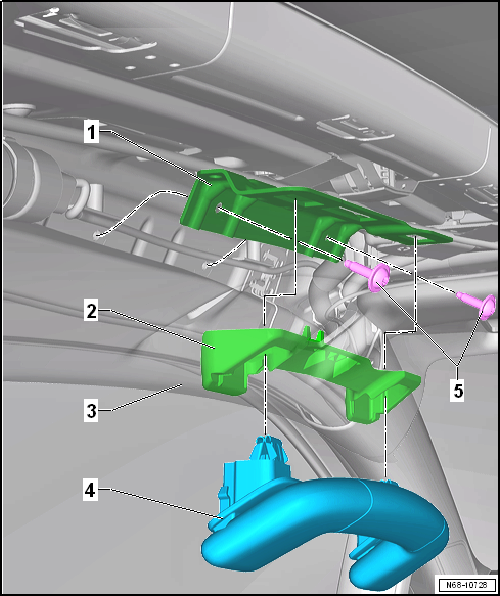

  1. Halter Dachhaltegriff
    • aus- und einbauen
  2. Abstandshalter
    • mit Dachhaltegriff verclipst
    • vor dem Wiedereinbau auf korrekte Einbaulage achten, ggf. korrigieren
    • ein Entfernen vom Abstandshalter ist nicht zulässig
  3. Formhimmel
    • aus- und einbauen
  4. Dachhaltegriff
    • aus- und einbauen
  5. Schraube
    • 2 Stück
    • 4,5 Nm

Dachhaltegriff aus- und einbauen

Hinweis

Der Aus- und Einbau ist für den Dachhaltegriff vorn links beschrieben. Der Aus- und Einbau für die restlichen Dachhaltegriffe erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

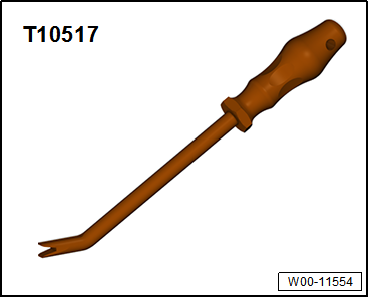

  • Entriegelungswerkzeug -T10517-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

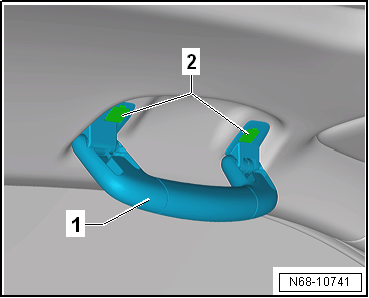

- Dachhaltegriff -1- herunterklappen und Abdeckkappen -2- ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

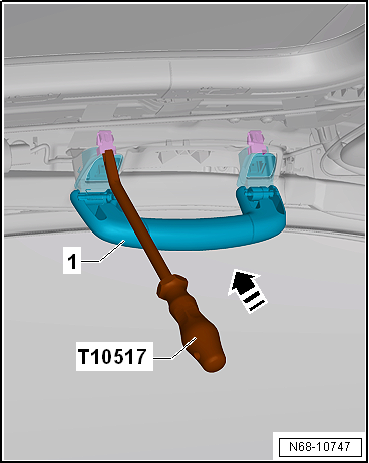

- Dachhaltegriff -1- nach unten klappen und das Entriegelungswerkzeug -T10517- bis zum Anschlag in die linke Halteklammer drücken -Pfeil-.

- Im Bereich der linken Halteklammer vorsichtig am Dachhaltegriff -1- ziehen.

- Die rechte Halteklammer wie beschrieben ausclipsen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

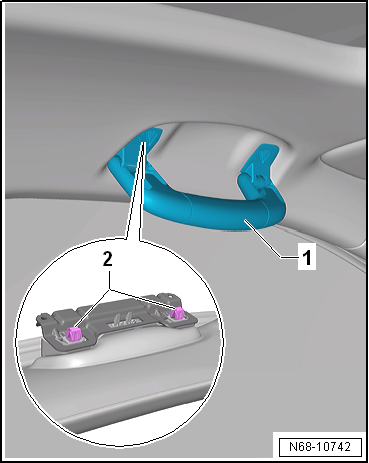

- Die Halteklammern -2- vom Dachhaltegriff -1- sind somit aus den Aufnahmen im Halter Dachhaltegriff gelöst.

Hinweis

  • Der nächste Arbeitsschritt ist nur erforderlich, wenn der Dachhaltegriff ausgebaut werden soll.
  • Zum Ausbau des Formhimmels muss der Dachhaltegriff nur aus den Aufnahmen der Karosserie gelöst werden.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

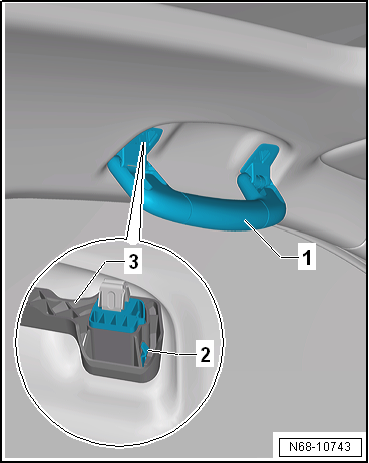

- Seitliche Rastnase -2- an beiden Seiten lösen.

- Dachhaltegriff -1- nach unten aus dem Abstandshalter -3- herausziehen.

Einbauen

Unterhalb vom Dachhaltegriff, zwischen Formhimmel und dem Halter, Dachhaltegriff, ist ein Abstandshalter verbaut. Vor dem Einbau die Einbaulage vom Abstandshalter kontrollieren und ggf. korrigieren. Ein Entfernen des Abstandshalters ist nicht zulässig.

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Prüfen, ob beide Halteklammern komplett im Halter Dachhaltegriff verrastet sind.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Halter Dachhaltegriff aus- und einbauen

Hinweis

Der Aus- und Einbau ist für den Halter Dachhaltegriff vorn links beschrieben. Der Aus- und Einbau für die restlichen Halter Dachhaltegriff erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

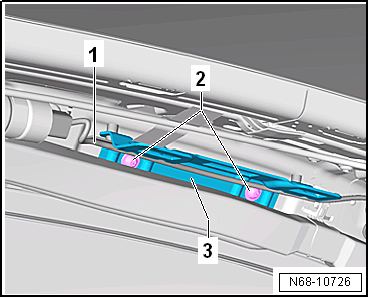

- Formhimmel ausbauen.

- Falls vorhanden, Leitungsführung -1- vom Halter Dachhaltegriff -3- abclipsen.

- Schrauben -2- herausdrehen und Halter Dachhaltegriff -3- abnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Dachhaltegriff"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

    Ablagen/Abdeckungen
    Einbauorteübersicht - Ablagen/Abdeckungen Schalttafel Montageübersicht Handschuhfach Montageübersicht Mittelkonsole aus- und einbauen Lenksäulenverkleidung Montageü ...

    Mittelkonsole
    Ascher vorn aus- und einbauen Ausbauen - Ascher vorn -1- nach oben aus der Mittelkonsole -2- entnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge. Blende hinten Mittelkonso ...
