VW Passat Reparaturanleitung: Abdeckstellen
Abdeckstellen der Karosserie vorn

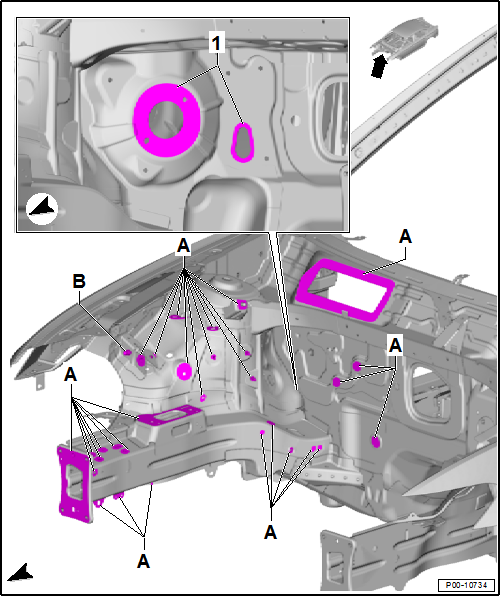

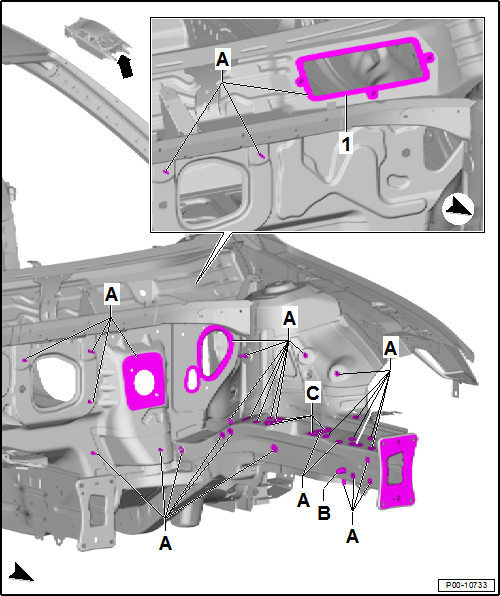

Ansicht Radhaus links, Stirnwand/Wasserkasten
A- Gewinde und Anlageflächen frei von Dichtmasse
B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
C- Anlageflächen frei von Dichtmasse, Gewinde gewachst
- Abweichung
"Rechtslenker"
- Gewinde und Anlageflächen frei von Dichtmasse
Ansicht Radhaus rechts, Stirnwand/Wasserkasten
A- Gewinde und Anlageflächen frei von Dichtmasse
B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
- Abweichung
"Rechtslenker"
- Gewinde und Anlageflächen frei von Dichtmasse

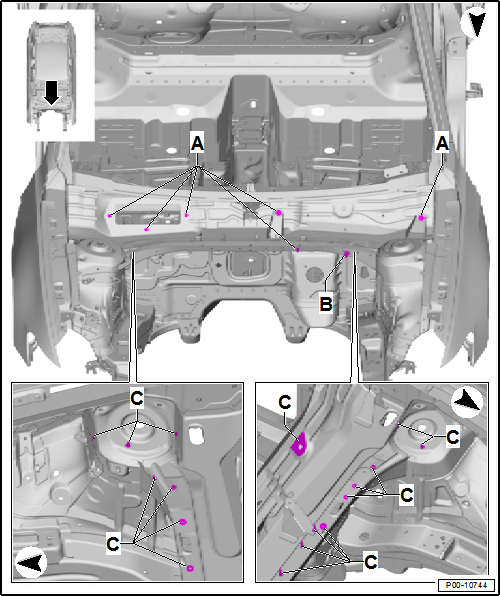

Ansicht Stirnwand/Wasserkasten
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack
- Anlageflächen dürfen lackiert werden
B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
C- Gewinde und Anlageflächen frei von Dichtmasse

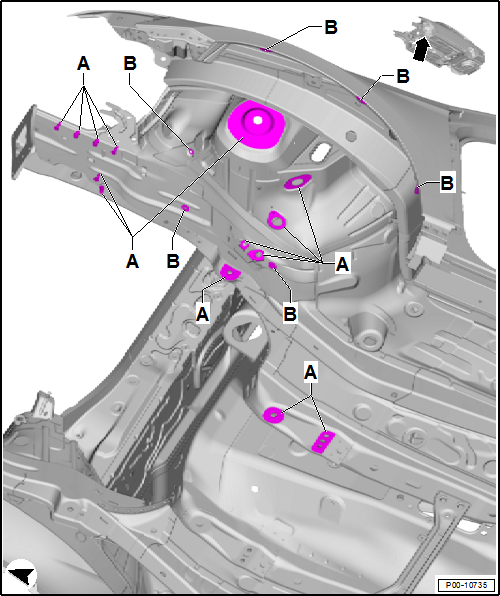

Ansicht Radhaus links unten
A- Anlageflächen frei von Dichtmasse, Gewinde gewachst
B- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack
- Anlageflächen dürfen lackiert werden

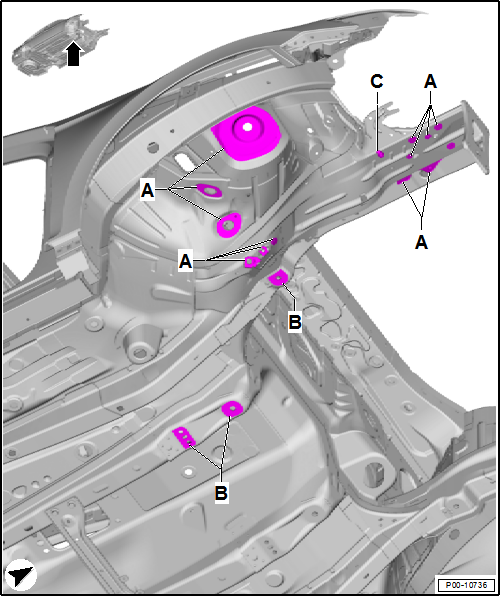

Ansicht Radhaus rechts unten
A- Gewinde und Anlageflächen frei von Dichtmasse
B- Anlageflächen frei von Dichtmasse, Gewinde gewachst
C- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller, Basislack Dichtmasse und Wachs
Abdeckstellen der Karosserie Mitte

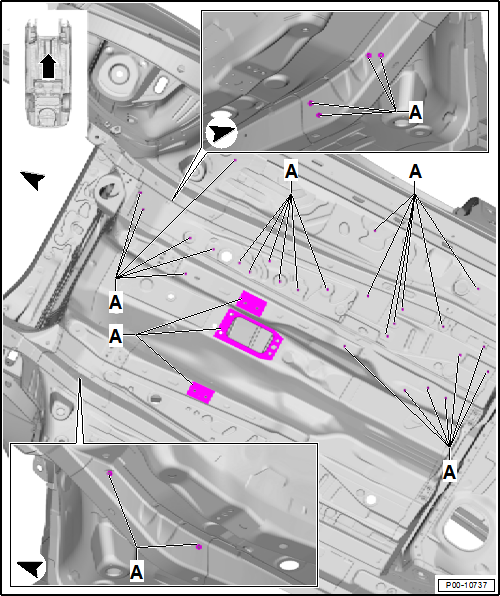

Ansicht Karosserie Mitte unten
A- Gewinde und Anlageflächen frei von Dichtmasse
Abdeckstellen der Karosserie hinten

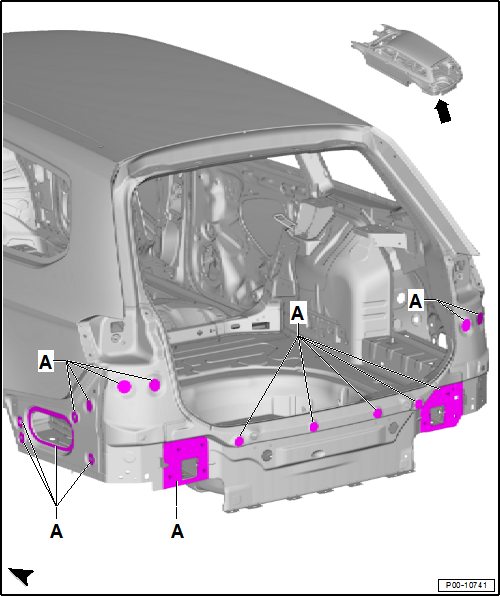

Ansicht Karosserie hinten
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack
- Anlageflächen dürfen lackiert werden
Ansicht Radhaus hinten, links und rechts
A- Anlageflächen frei von Dichtmasse, Gewinde gewachst

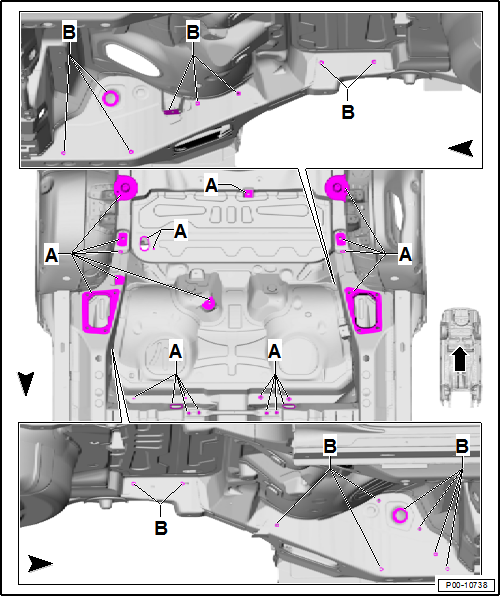

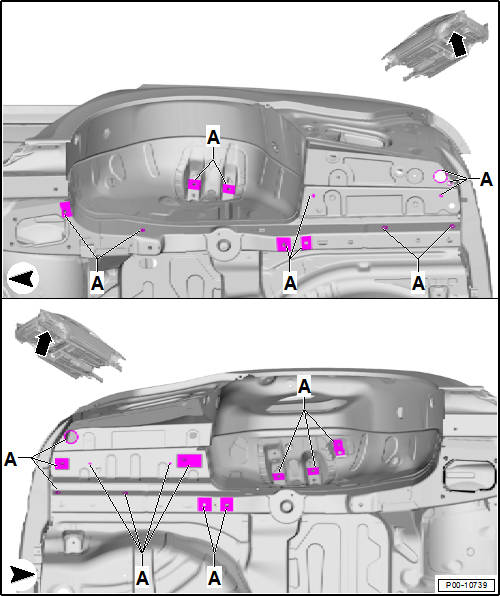

Abdeckstellen Unterboden hinten
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack, Gewinde gewachst
- Anlageflächen dürfen lackiert werden
B- Gewinde und Anlagefläche frei von Dichtmasse

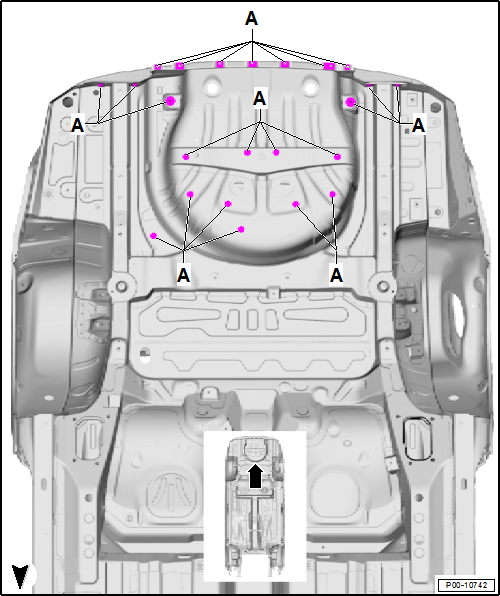

Abdeckstellen Kofferraumboden unten
A- Gewinde und Anlagefläche frei von Dichtmasse

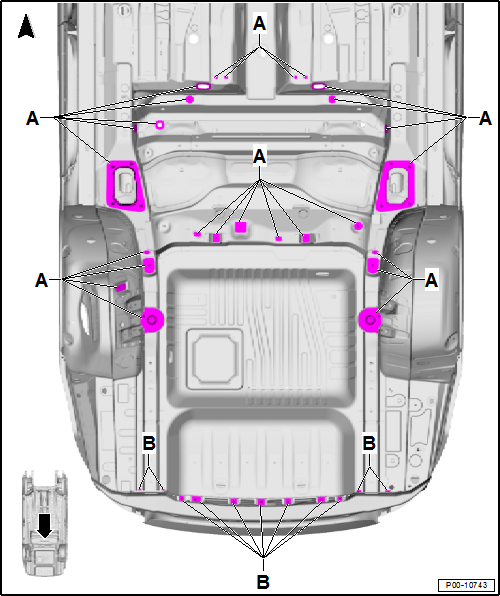

Abdeckstellen Kofferraumboden unten, Fahrzeuge mit "Hybrid-Antrieb"
A- Gewinde und Anlageflächen frei von Dichtmasse, Füller und Decklack, Gewinde gewachst
- Anlageflächen dürfen lackiert werden
B- Gewinde und Anlagefläche frei von Dichtmasse
Symbolerklärungen
Schleifen
Durchschliffstellen
vermeiden
- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen,
um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.
Nahtabdichtu ...
Nahtabdichtung
Nahtabdichtung der Karosserie vorn
Hinweis
In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der
Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
Um Beschädigun ...
