VW Passat Reparaturanleitung: Kurbelwelle

Nadellager in der Kurbelwelle ersetzen

Nur für Fahrzeuge mit Doppelkupplungsgetriebe

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

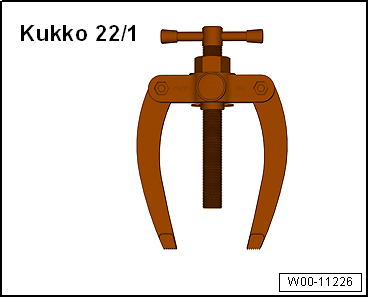

  • Adapter Kukko -22/1-

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

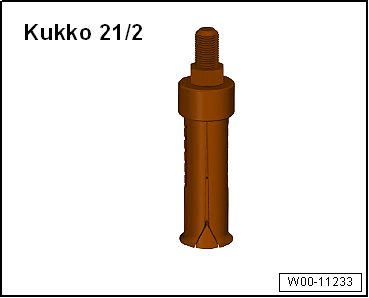

  • Auszieher -Kukko 21/2-

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

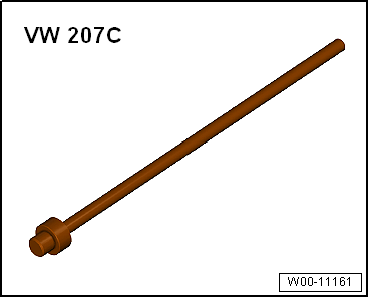

  • Dorn -VW 207 C-

Ausbauen

- Getriebe ausbauen.

- Nadellager mit handelsüblichem Auszieher z. B. Kukko -21/2- und Adapter Kukko -22/1- ausziehen.

Einbauen

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

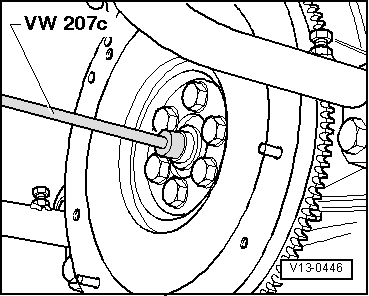

- Mit Dorn -VW 207 C- oder Zentrierdorn -3176- bündig eintreiben.

- Getriebe einbauen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Kurbelwellenmaße

Beschädigungsgefahr der Lagerstühle durch Ausbau der Kurbelwelle.Durch Lösen der Schrauben des Kurbelwellenlagerdeckels verformen sich die Lagerstühle des Zylinderblocks und Lagerschäden entstehen.Niemals Kurbelwelle ausbauen.

Das Messen des Kurbelwellenlagerspiels ist mit Werkstattmitteln nicht möglich.

Axialspiel der Kurbelwelle messen

Beschädigungsgefahr der Lagerstühle durch Ausbau der Kurbelwelle.Durch Lösen der Schrauben des Kurbelwellenlagerdeckels verformen sich die Lagerstühle des Zylinderblocks und Lagerschäden entstehen.Niemals Kurbelwelle ausbauen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

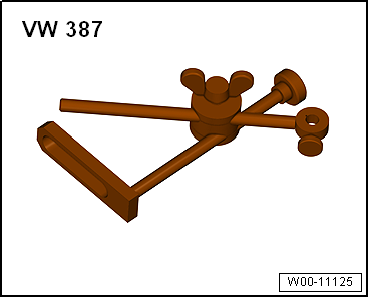

  • Universal-Messuhrhalter -VW 387-

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

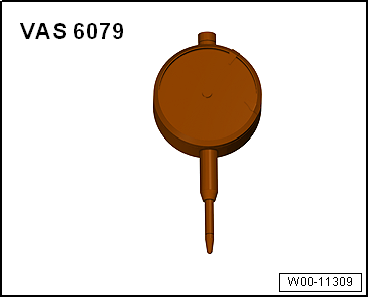

  • Messuhr -VAS 6079-

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Arbeitsablauf

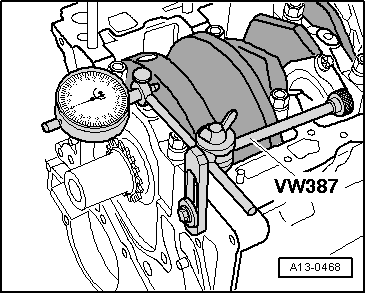

- Messuhr -VAS 6079- mit dem Universal-Messuhrhalter -VW 387- am Zylinderblock festschrauben, wie in der Abbildung gezeigt.

- Messuhr gegen die Kurbelwellenwange stellen.

- Kurbelwelle von Hand gegen die Messuhr drücken und Messuhr auf "0" stellen.

- Kurbelwelle von der Messuhr abdrücken und Messwert ablesen.

  • Axialspiel: 0,066... 0,233 mm.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

    Zylinderblock Getriebeseite
    Montageübersicht - Zylinderblock Getriebeseite Hinweis Für Montagearbeiten den Motor am Motor- und Getriebehalter befestigen. Schraube ersetzen 60 Nm +90º Schwungrad aus- und e ...

    Kolben und Pleuel
    Montageübersicht - Kolben und Pleuel Schrauben ersetzen Gewinde und Anlagefläche ölen 30 Nm +90º Pleuellagerdeckel durch die im Brechverfahren (Cracken) getrennten Pleuel passt d ...
