VW Passat Reparaturanleitung: Bremssattel hinten

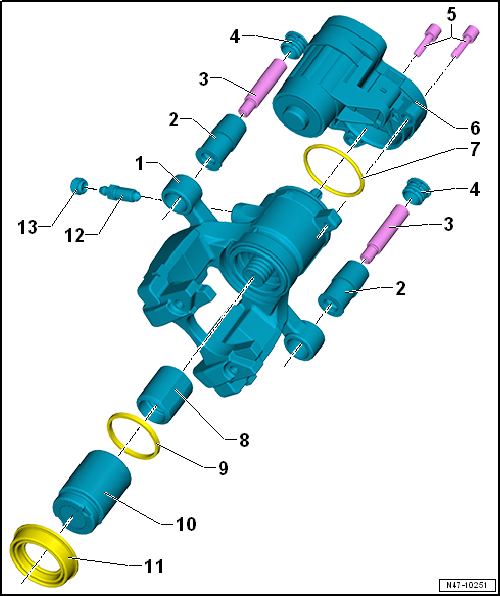

Montageübersicht - Bremssattel hinten

• Bei Instandsetzungen kompletten Reparatursatz einbauen.
• Zum Reinigen der Bremse ist ausschließlich nur Spiritus zu verwenden.
• Neue Bremssättel sind mit Bremsflüssigkeit befüllt und vorentlüftet.

1. Bremssattel
2. Dämpfungsbuchsen
3. Führungsbolzen
4. Abdeckkappen
5. Innensechskantschraube
   • 8 Nm
6. Feststellmotor
7. Dichtring
   • erneuern
8. Druckmutter
   • aus- und einbauen nicht möglich

Zerstörungsgefahr des Kugelgewindetriebs durch Ausbau von Kolben und Druckmutter.

Niemals Kolben und Druckmutter vollständig herausdrehen.

9. Dichtring
   • aus- und einbauen nicht möglich
10. Kolben
    • aus- und einbauen nicht möglich

Zerstörungsgefahr des Kugelgewindetriebs durch Ausbau von Kolben und Druckmutter.

Niemals Kolben und Druckmutter vollständig herausdrehen.

11. Schutzkappe
    • aus- und einbauen

Hinweis

Zum Austausch der Schutzkappe braucht der Bremssattel nicht ausgebaut werden, den Bremsschlauch nicht abschrauben.

12. Entlüftungsventil
    • vor dem Einschrauben Gewinde leicht mit Montagepaste G 052 150 A2 fetten
    • 10 Nm
13. Staubkappe

Schutzkappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

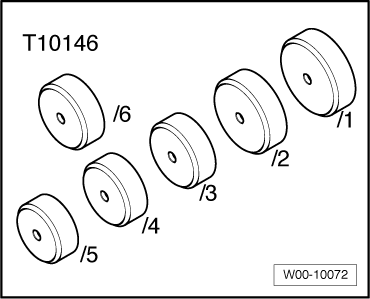

• Montagewerkzeug -T10146/5- für Hinterradbremse FNc-M42 (17")

• Kolbenrücksetzvorrichtung -T 10145-

Ausbauen

Es ist vorgesehen, nur die Schutzkappe zu ersetzen.

Hinweis

Zum Austausch der Schutzkappe braucht der Bremssattel nicht ausgebaut werden, den Bremsschlauch nicht abschrauben.

• Der Kolben ist zurückgefahren.
• Der Feststellmotor ist abgebaut.

Zerstörungsgefahr des Kugelgewindetriebs durch Ausbau von Kolben und Druckmutter.

Niemals Kolben und Druckmutter vollständig herausdrehen.

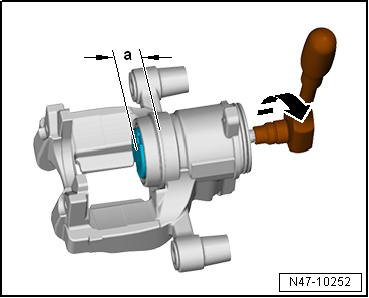

- Den Kolben maximal 20 mm -Maß a- mit einem Torxeinsatz E11 -in Pfeilrichtung- herausdrehen.

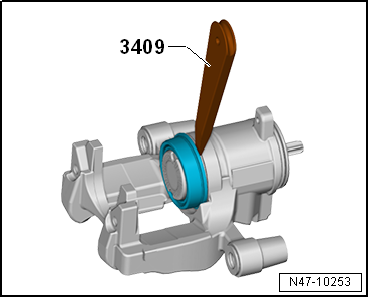

- Die Schutzkappe mit dem Montagekeil 3409 vom Bremssattel -Pfeile- hebeln.

Einbauen

- Die Flächen am Kolben und Bremssattel sind ausschließlich mit Spiritus zu reinigen und anschließend zu trocknen.

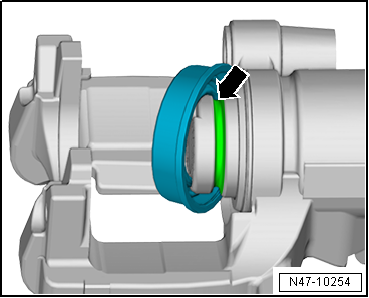

- Die Schutzkappe in die Nut -Pfeil- auf den Kolben setzen.

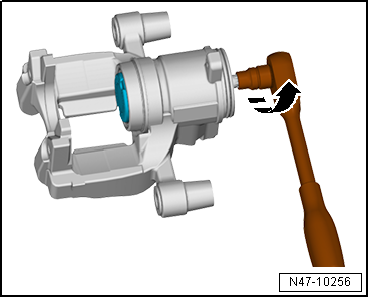

- Den Kolben -in Pfeilrichtung- wieder hineindrehen.

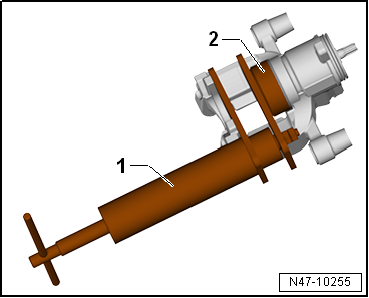

- Schutzkappe mit dem Montagewerkzeug -T10502--2- und der Kolbenrücksetzvorrichtung -T 10145--1- so auf den Bremssattel drücken, dass diese ringsum am Bremssattel anliegt.
