VW Passat Reparaturanleitung: Einbauorteübersicht - Klimaanlage

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums

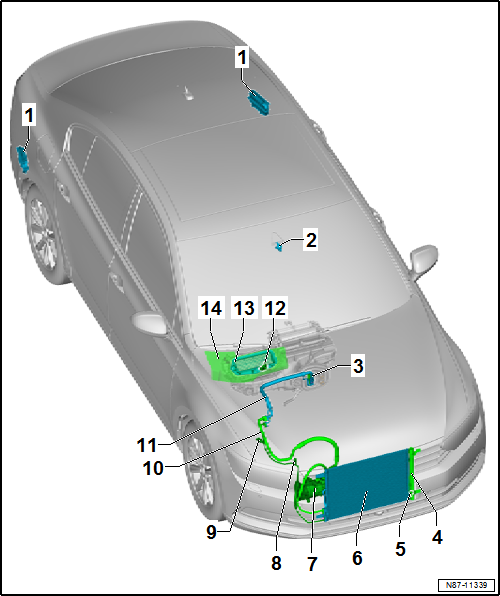

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Limousine

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

1. Zwangsentlüftung des Fahrgastraums
   • prüfen
   • aus- und einbauen
2. Luftfeuchtigkeitsgeber für Klimaanlage -G260-
   • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
3. Expansionsventil
   • aus- und einbauen
   • Anzugsdrehmomente
4. Trocknerbeutel
   • Montageübersicht
   • aus- und einbauen
5. Temperaturfühler für Außentemperatur -G17-
   • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
6. Kondensator
   • mit integriertem Flüssigkeitsbehälter
   • Montageübersicht
   • aus- und einbauen

Hinweis

Der Flüssigkeitsbehälter mit Trocknerbeutel ist unter bestimmten Voraussetzungen nicht mehr nach jedem Öffnen des Kältemittelkreislaufs zu ersetzen. Siehe in der ELSA unter Heizung-Lüftung-Klimaanlage; Klimaanlage mit Kältemittel R134a → Klimaanlage mit Kältemittel R134a;

7. Klimakompressor
   • Montageübersicht
   • aus- und einbauen
   • vom Halter ab- und anbauen
8. Absaug- und Füllventil, Hochdruckseite
   • aus- und einbauen
9. Druckgeber für Kältemittelkreislauf -G805-
   • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
   • 8 Nm
10. Absaug- und Füllventil, Niederdruckseite
    • aus- und einbauen
11. Kältemittelleitung mit innerem Wärmetauscher
    • vom Kondensator und Klimakompressor
    • aus- und einbauen
12. Sensor für Luftgüte und Luftfeuchte außen -G935-
    • nur bei Fahrzeugen mit Climatronic
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
13. Frischluftansaugung
    • aus- und einbauen
14. Abdeckung für Frischluftansaugung
    • aus- und einbauen

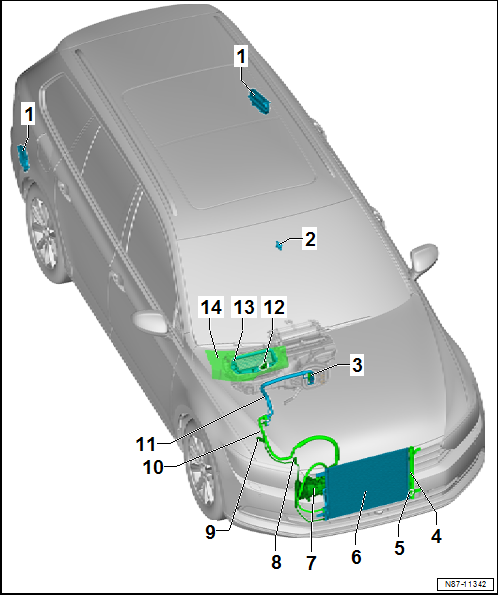

Einbauorteübersicht - Bauteile außerhalb des Fahrgastraums, Variant

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

1. Zwangsentlüftung des Fahrgastraums
   • prüfen
   • aus- und einbauen
2. Luftfeuchtigkeitsgeber für Klimaanlage -G260-
   • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
3. Expansionsventil
   • aus- und einbauen
   • Anzugsdrehmomente
4. Trocknerbeutel
   • Montageübersicht
   • aus- und einbauen
5. Temperaturfühler für Außentemperatur -G17-
   • prüfen: über das Bordnetzsteuergerät -J519- → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
6. Kondensator
   • mit integriertem Flüssigkeitsbehälter
   • Montageübersicht
   • aus- und einbauen

Hinweis

Der Flüssigkeitsbehälter mit Trocknerbeutel ist unter bestimmten Voraussetzungen nicht mehr nach jedem Öffnen des Kältemittelkreislaufs zu ersetzen. Siehe in der ELSA unter Heizung-Lüftung-Klimaanlage; Klimaanlage mit Kältemittel R134a → Klimaanlage mit Kältemittel R134a;

7. Klimakompressor
   • Montageübersicht
   • aus- und einbauen
   • vom Halter ab- und anbauen
8. Absaug- und Füllventil, Hochdruckseite
   • aus- und einbauen
9. Druckgeber für Kältemittelkreislauf -G805-
   • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
   • 8 Nm
10. Absaug- und Füllventil, Niederdruckseite
    • aus- und einbauen
11. Kältemittelleitung mit innerem Wärmetauscher
    • vom Kondensator und Klimakompressor
    • aus- und einbauen
12. Sensor für Luftgüte und Luftfeuchte außen -G935-
    • nur bei Fahrzeugen mit Climatronic
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
13. Frischluftansaugung
    • aus- und einbauen
14. Abdeckung für Frischluftansaugung
    • aus- und einbauen

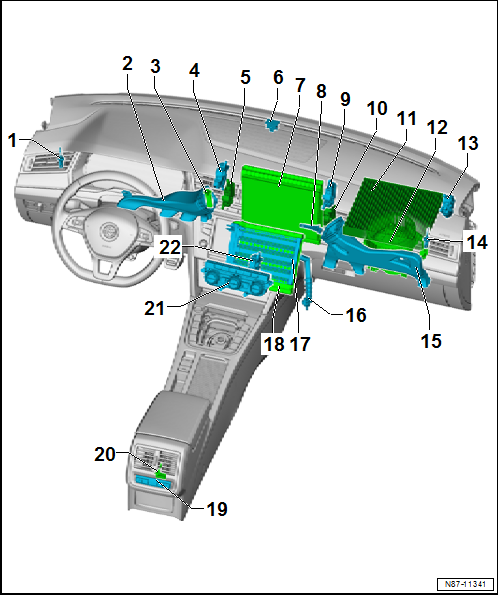

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

1. Ausströmtemperaturgeber links -G150-
   • nur bei Fahrzeugen mit Climatronic
   • Ein nicht richtig montierter Ausströmtemperaturgeber verursacht Strömungsgeräusche.
   • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
2. Fußraumausströmer Fahrerseite
   • Montageübersicht
   • aus- und einbauen
3. Ausströmtemperaturgeber für Fußraum -G192-
   • nur bei Fahrzeugen mit Climatronic
   • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
4. Stellmotor für Luftverteilerklappe vorn -V426- oder Stellmotor für Luftverteilerklappe -V428-
   • Einbauorteübersicht
   • aus- und einbauen
5. Stellmotor der Temperaturklappe links -V158- oder Stellmotor der Temperaturklappe -V68-
   • Einbauorteübersicht
   • aus- und einbauen
6. Fotosensor für Sonneneinstrahlung -G107-
   • nur bei Fahrzeugen mit Climatronic
   • aus- und einbauen
7. Verdampfer
   • aus- und einbauen
8. Temperaturfühler für Verdampfer -G308-
   • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
   • aus- und einbauen
9. Stellmotor der Defrostklappe -V107-
   • nur bei Fahrzeugen mit Climatronic
   • Einbauorteübersicht
   • aus- und einbauen
10. Stellmotor der Temperaturklappe rechts -V159-
    • nur bei Fahrzeugen mit Climatronic
    • Einbauorteübersicht
    • aus- und einbauen
11. Staub- und Pollenfilter
    • aus- und einbauen
12. Frischluftgebläse -V2- mit Steuergerät für Frischluftgebläse -J126-
    • Frischluftgebläse -V2- aus- und einbauen
    • Steuergerät für Frischluftgebläse -J126- aus- und einbauen
13. Stellmotor der Umluftklappe -V113- oder Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425-
    • Einbauorteübersicht
    • Stellmotor der Umluftklappe -V113- aus- und einbauen
    • Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- aus- und einbauen
14. Ausströmtemperaturgeber rechts -G151-
    • nur bei Fahrzeugen mit Climatronic
    • Ein nicht richtig montierter Ausströmtemperaturgeber verursacht Strömungsgeräusche.
    • prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" und → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
    • aus- und einbauen
15. Fußraumausströmer Beifahrerseite
    • Montageübersicht
    • aus- und einbauen
16. Kondenswasserablaufschlauch
    • prüfen
    • aus- und einbauen
17. Heizelement für Luftzusatzheizung -Z35- mit Steuergerät für Luftzusatzheizung -J604-
    • prüfen
    • aus- und einbauen
18. Wärmetauscher
    • aus- und einbauen
19. Bedienungs- und Anzeigeeinheit
    • aus- und einbauen
20. Ausströmtemperaturgeber hinten -G174-
    • aus- und einbauen
21. Bedienungs- und Anzeigeeinheit, hinten
    • aus- und einbauen
22. Stellmotor der Temperaturklappe hinten -V137-
    • aus- und einbauen
