VW Passat Reparaturanleitung: Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

VW Passat Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Drücke prüfen bei Fahrzeugen / Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Hinweis

  • Klimaservice-Station anschließen.
  • Prüfvoraussetzungen beachten.

- Motordrehzahl auf 2000 U/min bringen.

- Manometerbatterie beobachten.

Hinweis

Die Schaltdrücke und die Ausführung der Schalter am Kältemittelkreislauf sind fahrzeugspezifisch.

Die Drücke sind an den Serviceanschlüssen zu messen, der Einbauort dieser Anschlüsse ist fahrzeugspezifisch.

Sollwerte:

Hochdruckseite:

Vom Ausgangsdruck (beim Anschließen der Druckmanometer) bis auf maximal 20 bar Überdruck ansteigend.

Niederdruckseite:

Vom Ausgangsdruck (beim Anschließen der Druckmanometer) auf Diagrammwert abfallend.

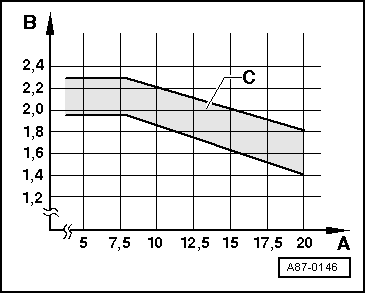

  1. Hochdruck in bar Überdruck.
  2. Niederdruck in bar Überdruck.
  3. Zulässiger Toleranzbereich.

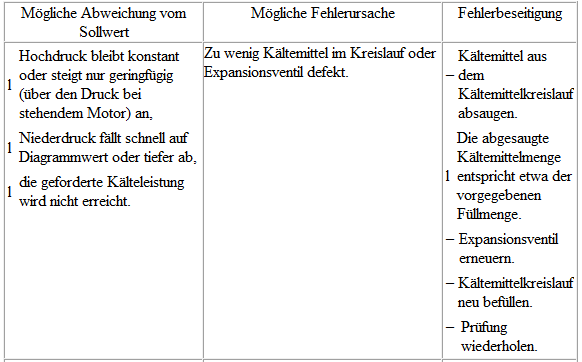

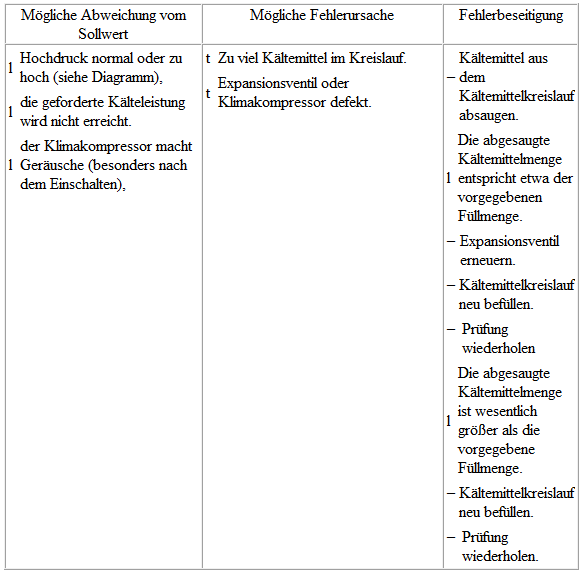

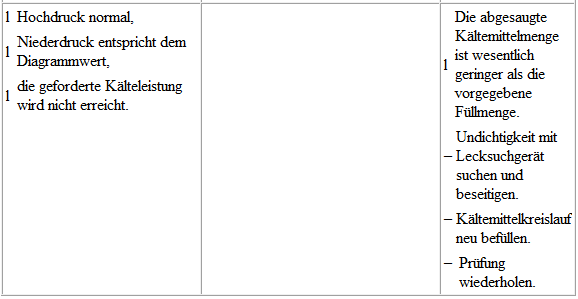

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Hinweis

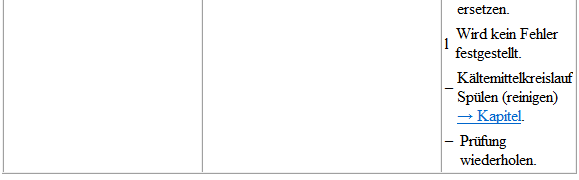

Kann kein Fehler festgestellt werden und ist die Funktion der Klimaanlage bei der Wiederholung der Prüfung nicht i. O. Kältemittelkreislauf mit Kältemittel R134a spülen (reinigen). Ist dies in dieser Werkstatt nicht möglich, Kältemittelkreislauf mit Druckluft durchblasen und mit Stickstoff entfeuchten.

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Hinweis

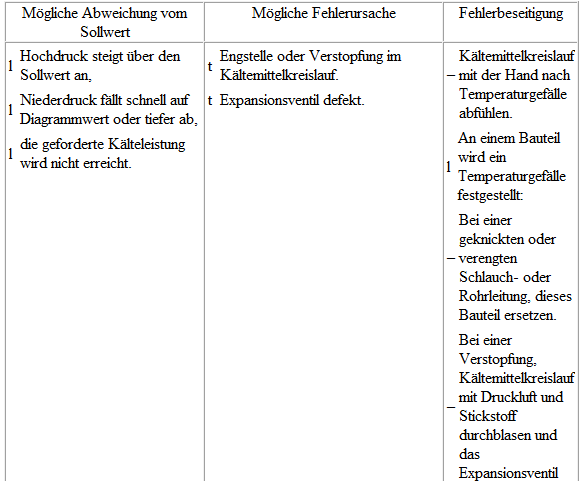

Ist nach dem Durchblasen des Kältemittelkreislaufes die Funktion nicht in Ordnung, muss das Expansionsventil ersetzt werden.

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Hinweis

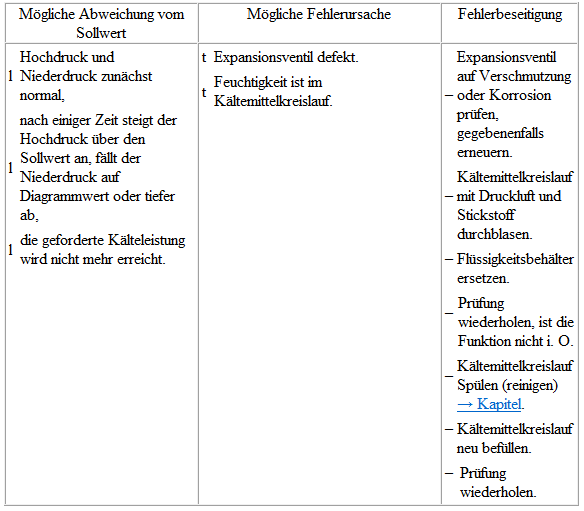

Bei diesem Fehler grundsätzlich Flüssigkeitsbehälter erneuern.

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Hinweis

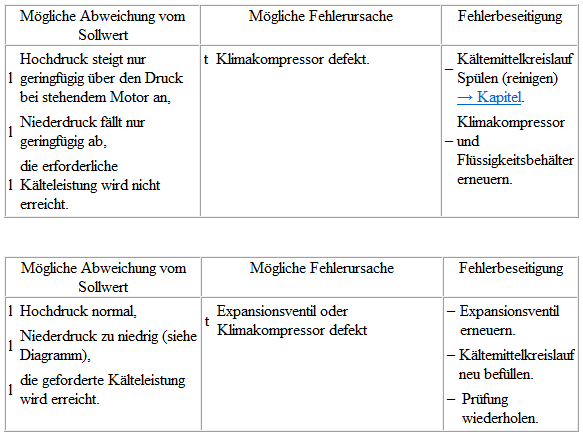

Ist die Funktion der Klimaanlage bei der Wiederholung der Prüfung der Prüfung nicht i. O., Expansionsventil rücktauschen, Kältemittelkreislauf mit Druckluft und Stickstoff durchblasen. Anschließend Klimakompressor und Flüssigkeitsbehälter erneuern.

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

Hinweis

  • Ist die Funktion der Klimaanlage bei der Wiederholung der Prüfung nicht i. O., spülen (reinigen) Sie den Kältemittelkreislauf. Anschließend Klimakompressor und Flüssigkeitsbehälter erneuern.
  • Bei diesem Fehler kann es vorkommen, das der Verdampfer vereist, obwohl die Kältemittelmenge im Kreislauf i. O. ist.

Volkswagen Passat. Mit Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)

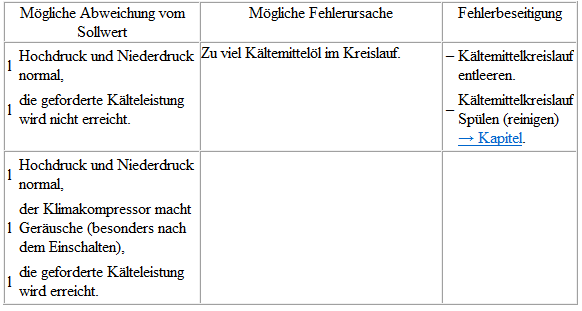

Hinweis

  • Zur Überfüllung mit Kältemittelöl kann es kommen, falls z. B. der Klimakompressor ersetzt wurde, ohne dabei die Kältemittelölmenge anzugleichen.
  • Soll der Klimakompressor nicht ersetzt werden, ist das Kältemittelöl aus dem Klimakompressor über die Ölablassschraube abzulassen. Von der Gesamtfüllmenge Kältemittelöl → Fahrzeugspezifischen Reparaturleitfaden sind 50 Gramm in den Klimakompressor und der Rest in den Kältemittelkreislauf einzubringen.
