VW Passat Reparaturanleitung: Prüfeinrichtungen und Werkzeuge

Aufstellung von Prüfeinrichtungen, Werkzeuge und Materialien

Hinweis

Diese Aufstellung gibt eine Übersicht über die zur fachgerechten Reparatur des Kältemittelkreislaufes notwendigen Prüfeinrichtungen, Werkzeuge und Materialien.

Vorsicht!

Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.

Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.

Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

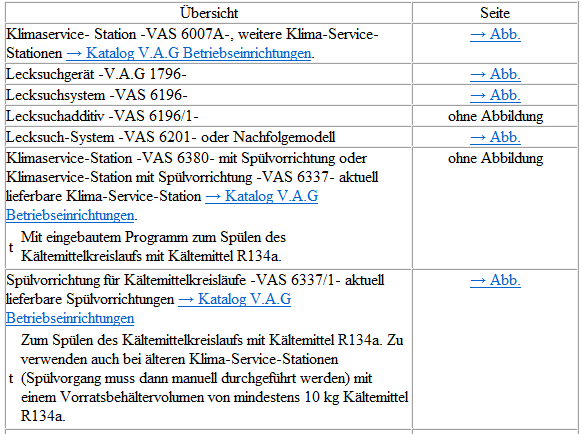

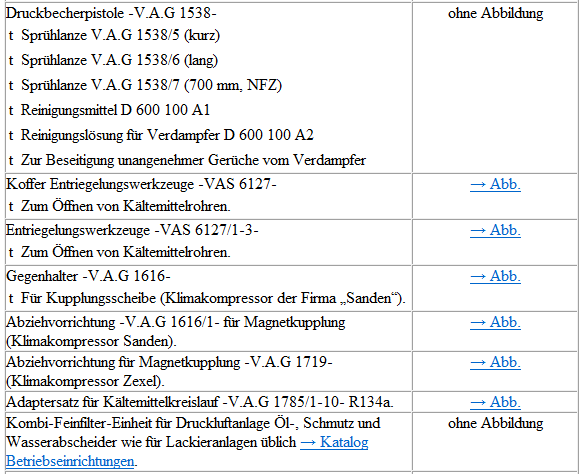

Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Volkswagen Passat. Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Volkswagen Passat. Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Volkswagen Passat. Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Volkswagen Passat. Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

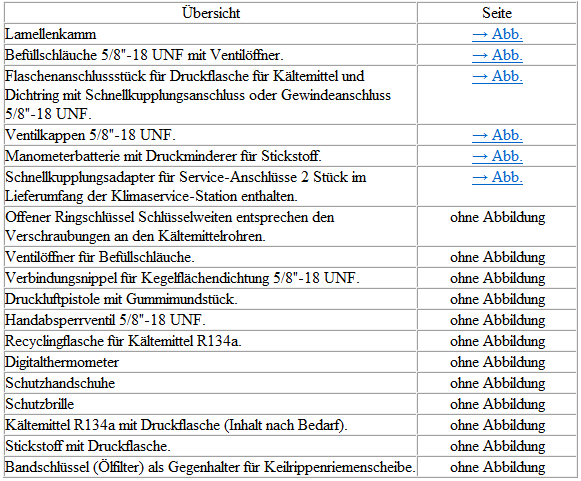

Werkzeuge und Materialien, die Sie im Fachhandel erhalten

Vorsicht!

Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.

Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.

Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

Volkswagen Passat. Werkzeuge und Materialien, die Sie im Fachhandel erhalten

Werkzeuge, die Sie selbst herstellen

Volkswagen Passat. Werkzeuge, die Sie selbst herstellen

Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Vorsicht!

Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.

Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.

Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

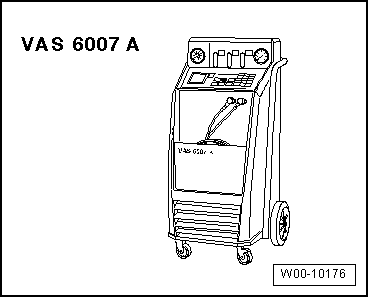

Klimaservice- Station -VAS 6007A- (und weitere bzw. aktuell lieferbare Klima-Service-Station)

  • Die Arbeitsabläufe: Prüfen, Absaugen (Recycling), Evakuieren und Befüllen sind nach zugehöriger Betriebsanleitung durchzuführen.
  • Die eingebauten Filter und Trockner sind spätestens nach der in der Betriebsanleitung angegebenen Laufzeit und nach jedem Entleeren der Station zu erneuern (Ersatzfilter bereithalten). Zu beziehen über den Gerätehersteller, siehe Betriebsanleitung.
  • Es können auch hier nicht dargestellte Klima-Service-Stationen oder Spülvorrichtungen, die von VW frei gegeben wurden, eingesetzt werden.

Hinweis

  • In dieser Klimaservice-Station sind folgende bekannte Einzelgeräte zusammengebaut: Füllzylinder, Manometerbatterie, Vakuumpumpe, Absperrventile und Füllschläuche.
  • Zum Lieferumfang dieser Klimaservice-Station gehört je eine Schnellkupplung (für Serviceanschlüsse Hoch- und Niederdruckseite).

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

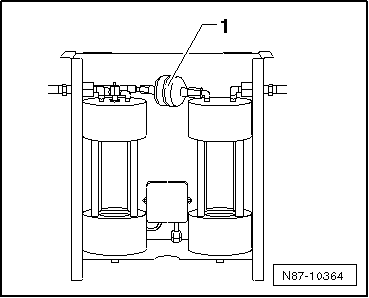

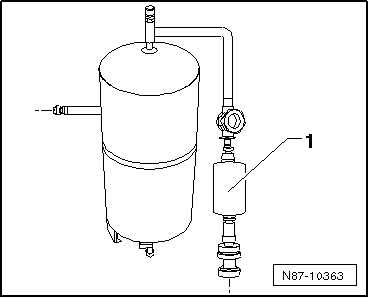

Spülvorrichtung für Kältemittelkreisläufe -VAS 6337/1- der Firma "Behr" oder Nachfolgemodell

Hinweis

  • Mit Filter -1- und zwei großen zylindrischen Schaugläsern
  • Der Filter in der Spülvorrichtung für Kältemittelkreisläufe ist abhängig von der Art und der Stärke der Verschmutzung der gespülten Kältemittelkreisläufe spätestens nach 2 Spülzyklen zu wechseln. Wird ein stark verschmutzter Kältemittelkreislauf gespült (das Kältemittelöl aus dem Kältemittelkreislauf ist schwarz und zähflüssig oder es befinden sich viele Späne im Kältemittelkreislauf) ist der Filter nach dem Spülen des Kältemittelkreislaufs zu ersetzen.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

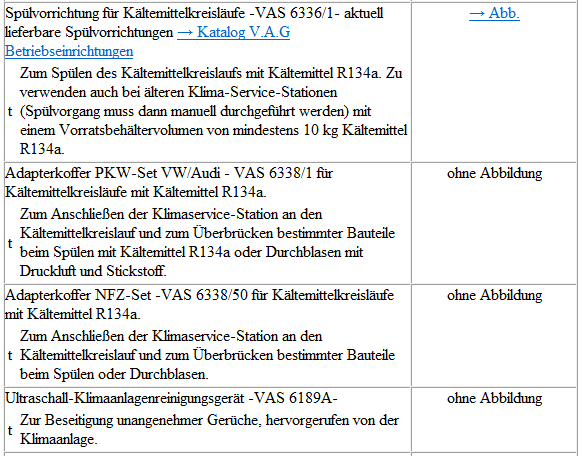

Spülvorrichtung für Kältemittelkreisläufe -VAS 6336/1- der Firma "Waeco" oder Nachfolgemodell

Hinweis

  • Mit Filter -1- und einem Schauglas
  • Der Filter in der Spülvorrichtung für Kältemittelkreisläufe ist abhängig von der Art und der Stärke der Verschmutzung der gespülten Kältemittelkreisläufe spätestens nach 2 Spülzyklen zu wechseln. Wird ein stark verschmutzter Kältemittelkreislauf gespült (das Kältemittelöl aus dem Kältemittelkreislauf ist schwarz und zähflüssig oder es befinden sich viele Späne im Kältemittelkreislauf) ist der Filter nach dem Spülen des Kältemittelkreislaufs zu ersetzen.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

Lecksuchgerät -V.A.G 1796-

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

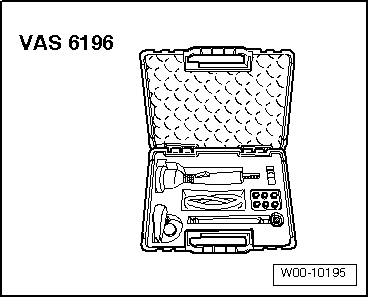

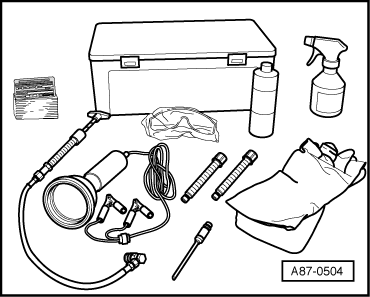

Lecksuchsystem -VAS 6196-

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

Lecksuch-System VAS 6201 oder Nachfolgemodell

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

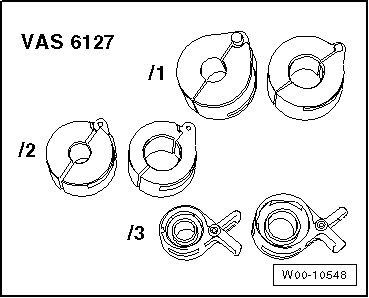

Koffer Entriegelungswerkzeuge -VAS 6127- bestehend aus den Sätzen Entriegelungswerkzeug -VAS 6127/1-Entriegelungswerkzeug -VAS 6127/2- und Entriegelungswerkzeug -VAS 6127/3-

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

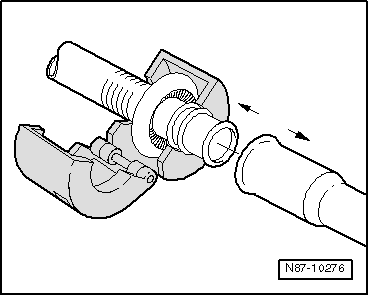

Entriegelungswerkzeug -VAS 6127/1-Entriegelungswerkzeug -VAS 6127/2-

  • blau 1/2 Zoll
  • schwarz 5/8 Zoll
  • rot 3/8 Zoll
  • weiß 3/4 Zoll

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

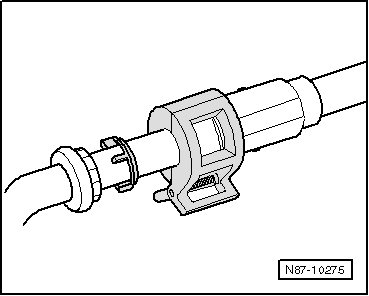

Entriegelungswerkzeug -VAS 6127/3-

  • grün NW 8 für die Hochdruckleitung
  • schwarz NW 13 für die Niederdruckleitung

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

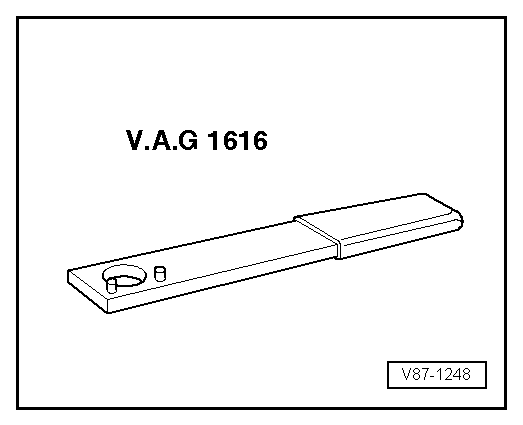

Gegenhalter -V.A.G 1616- für Kupplungsscheibe (für Klimakompressor der Firma "Sanden")

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

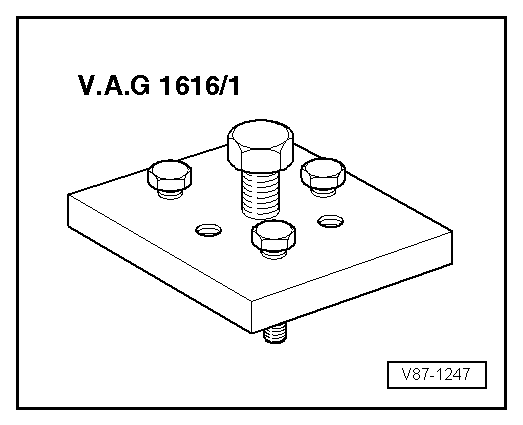

Abziehvorrichtung -V.A.G 1616/1- (für Klimakompressor der Firma "Sanden")

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

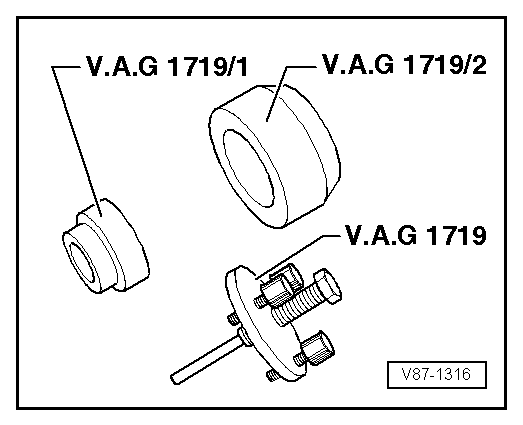

Abziehvorrichtung für Magnetkupplung -V.A.G 1719- (für Klimakompressor der Firma "Zexel")

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

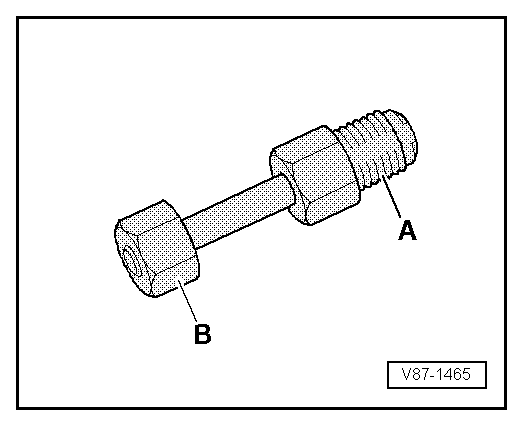

Adaptersatz für Kältemittelkreislauf -V.A.G 1785/1-10-

  • Adapter zum Reinigen des Kältemittelkreislaufs (mit Kältemittel R134a spülen) oder zum Durchblasen mit Druckluft und Stickstoff
  1. Gewinde 5/8"-18 UNF für Kegelflächendichtung
  2. Überwurfmutter (für Anschluss mit O-Ring) mit Gewinde
  • M 18x1,5 V.A.G 1785/1
  • M 20x1,5 V.A.G 1785/2
  • M 24x1,5 V.A.G 1785/3
  • M 28x1,5 V.A.G 1785/4

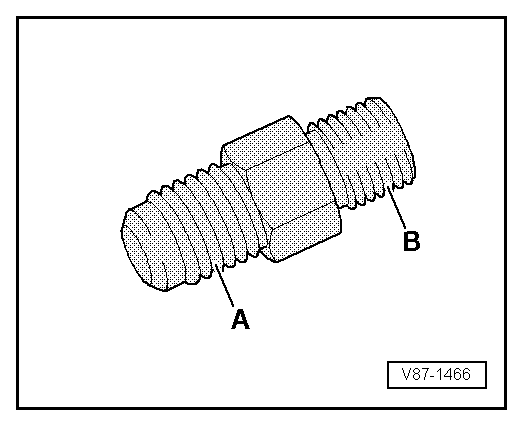

  1. Gewinde 5/8"-18 UNF für Kegelflächendichtung
  2. Gewindestutzen für O-Ring
  • M 18x1,5 V.A.G 1785/5
  • M 20x1,5 V.A.G 1785/6
  • M 24x1,5 V.A.G 1785/7

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

  • M 28x1,5 V.A.G 1785/8

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

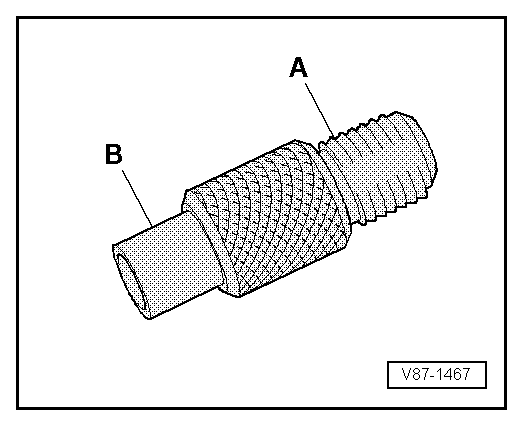

Ventiladapter

  1. Gewinde 5/8"-18 UNF für Kegelflächendichtung
  2. Innengewinde mit Ventilöffner M 10x1,25 V.A.G 1785/9 (für Anschlüsse mit Ventil auf der Hochdruckseite) M 12x1,5 V.A.G 1785/10 (für Anschlüsse auf der Niederdruckseite)

Hinweis

  • Im Anschluss -A- ist ein Schraderventil eingeschraubt.
  • Im Anschluss der Befüllschläuche muss ein Ventilöffner eingebaut sein.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

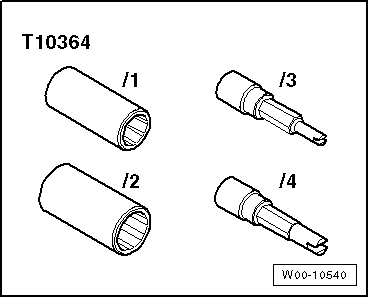

Steckeinsatz -T10364- für Ventile der Serviceanschlüsse HD/ND Seite im Kältemittelkreislauf

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

Werkzeuge und Materialien, die Sie im Fachhandel erhalten

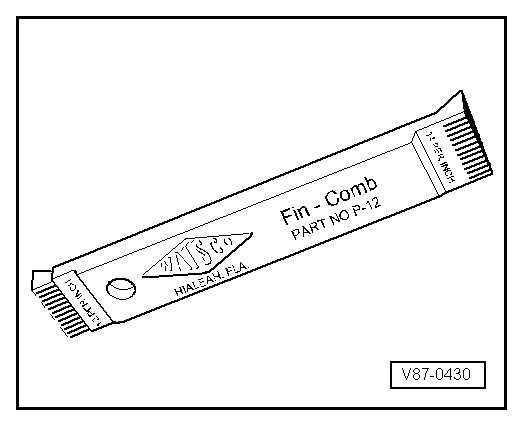

Lamellenkamm

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

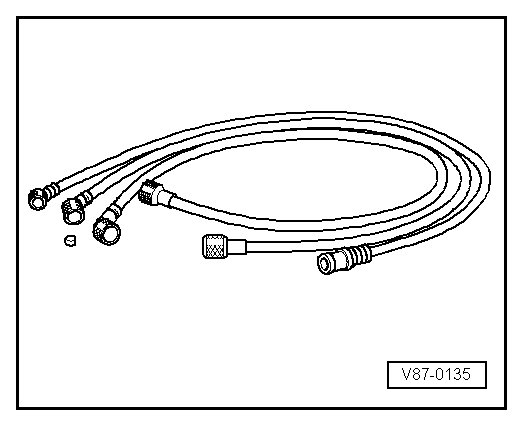

Befüllschläuche

Gewinde 5/8"-18 UNF

Hinweis

  • Verschiedenfarbige Befüllschläuche verwenden, 1800 mm lang.
  • Ventilöffner und Ersatzdichtungen bereithalten.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

Flaschenanschlussstück für Druckflasche für Kältemittel mit Dichtring, Schnellverschlussanschluss oder Gewindeanschluss 5/8''-18 UNF

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

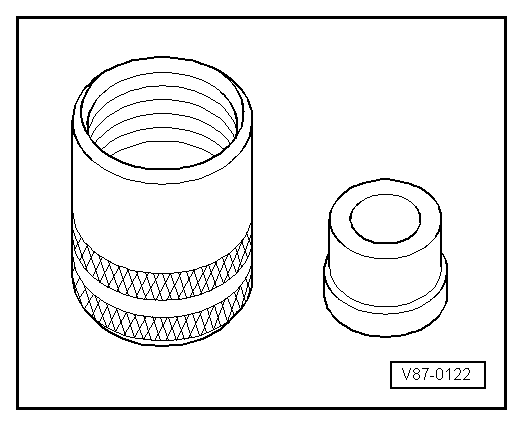

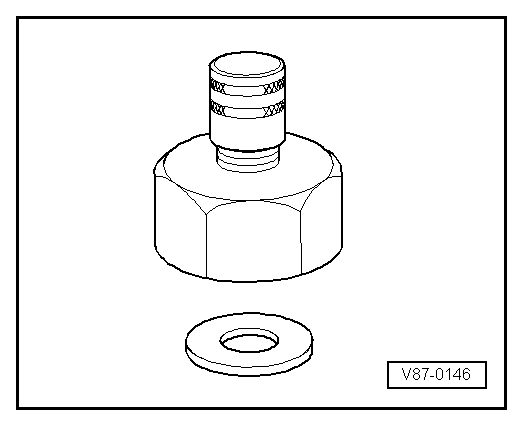

Ventilkappen mit Ersatzdichtungen (für Gewinde 5/8''-18 UNF)

Dichtungen können auch für Befüllschläuche verwendet werden.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

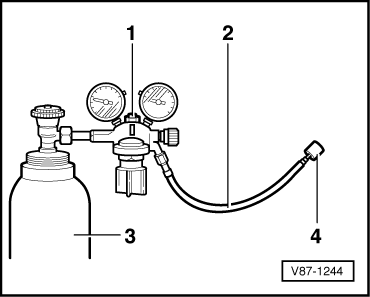

Manometerbatterie mit Druckminderer für Stickstoff (maximaler Reduzierdruck: 15 bar)

  1. Manometerbatterie mit Druckminderer
  2. Druckschlauch (Innendurchmesser 5 mm, Länge 2 m) mit Schlaucharmaturen
  3. Stickstoffflasche
  4. Schlaucharmatur

Hinweis

Schlaucharmaturen zum Anschließen an den Adaptersatz für Kältemittelkreislauf -V.A.G 1785- mit Gewinde 5/8"-18 UNF oder für Schnellkupplungsadapter der Serviceanschlüsse zum Kältemittelkreislauf.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

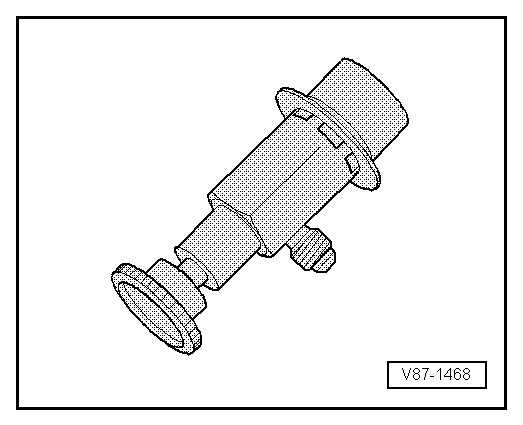

Schnellkupplungsadapter für Serviceanschlüsse

  • Hochdruckseite mit Nennweite 16 mm
  • Niederdruckseite mit Nennweite 13 mm

Hinweis

Diese Schnellkupplungen gehören zum Lieferumfang der Klimaservice-Station.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

Werkzeuge, die Sie selbst herstellen

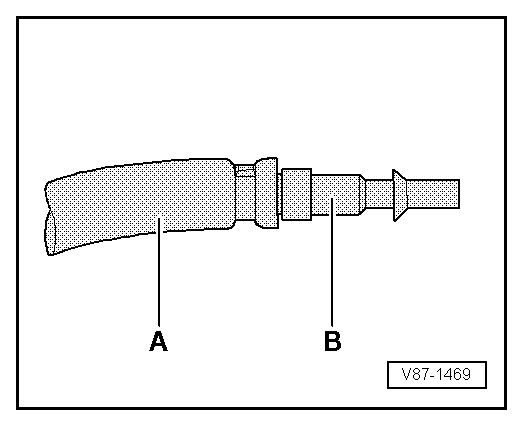

Füllschlauch mit Anschluss zur Werkstattdruckluftanlage

  1. Füllschlauch 5/8" - 18 UNF** (Ausführung mit großem Innendurchmesser)
  2. Anschluss für Werkstattdruckluftanlage** (nur mit Filter und Trockner für Druckluft betreiben)

** Werkzeuge und Materialien, die Sie im Fachhandel erhalten.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a
