VW Passat Reparaturanleitung: Seitenairbags

Montageübersicht - Seitenairbag vorn

Volkswagen Passat. Karosserie-Montagearbeiten Innen

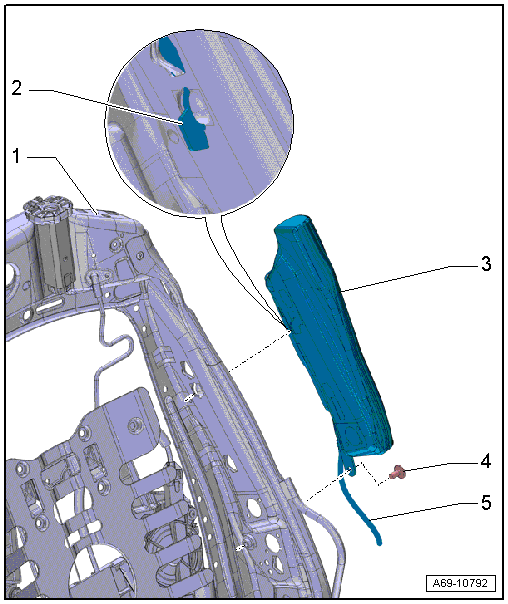

  1. Lehnenrahmen
  2. Haken
    • für Befestigung Seitenairbag an Lehnenrahmen
  3. Seitenairbag vorn
    • Fahrerseite: mit Zünder für Seitenairbag Fahrerseite -N199-
    • Beifahrerseite: mit Zünder für Seitenairbag Beifahrerseite -N200-

ACHTUNG!

Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.

  • aus- und einbauen
  1. Schraube
    • nach Demontage ersetzen
    • 8 Nm
  2. Elektrische Leitung
    • vom Zünder für Seitenairbag Fahrerseite -N199-/Zünder für Seitenairbag Beifahrerseite -N200-

Montageübersicht - Seitenairbag hinten

Volkswagen Passat. Karosserie-Montagearbeiten Innen

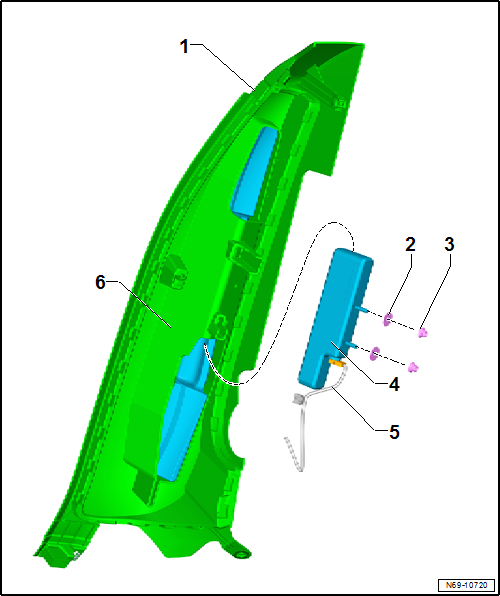

  1. Sitzwange
  2. Scheibe
    • 2 Stück
  3. Mutter
    • 2 Stück
    • 6 Nm
  4. Seitenairbag hinten
    • Fahrerseite: mit Zünder für Seitenairbag hinten Fahrerseite -N201-
    • Beifahrerseite: mit Zünder für Seitenairbag hinten Beifahrerseite -N202-
    • aus- und einbauen
  5. Elektrische Leitung
    • vom Zünder für Seitenairbag hinten Fahrerseite -N201-/Zünder für Seitenairbag hinten Beifahrerseite -N202-

ACHTUNG!

Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.

  1. Airbagtasche

Seitenairbag vorn mit Zünder aus- und einbauen

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die zusätzlichen Sicherheitsvorschriften für Seitenairbag beachten.
  • Die Entsorgungsvorschriften für pyrotechnische Bauteile beachten.

- Vordersitz ausbauen.

- Lehne vorn ausbauen.

- Bezug und Lehnenpolster ausbauen.

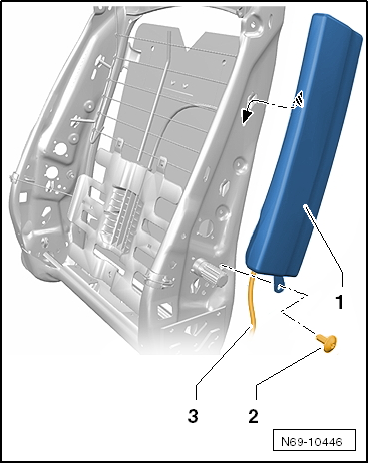

- Schraube -2- herausdrehen.

- Seitenairbag -1- nach oben schieben und vom Lehnengestell abnehmen.

- Den Kabelhalter vom elektrischen Leitungsstrang für Seitenairbag -3- vorsichtig von der Sitzlehne lösen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Anzugsdrehmomente

  • "Montageübersicht - Seitenairbag vorn"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Seitenairbag hinten mit Zünder aus- und einbauen

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die zusätzlichen Sicherheitsvorschriften für Seitenairbag beachten.
  • Die Entsorgungsvorschriften für pyrotechnische Bauteile beachten.

- Seitenpolster ausbauen.

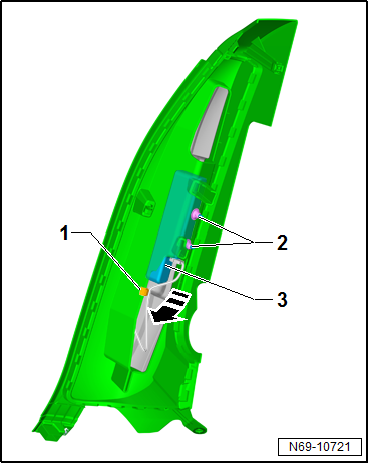

- Die 2 Muttern -2- herausdrehen.

- Clip -1- von Sitzwange lösen.

- Den Seitenairbag -3- aus der Airbagtasche -4- herausnehmen und den Stecker lösen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Anzugsdrehmomente

  • "Montageübersicht - Seitenairbag hinten"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

    Airbag Beifahrerseite
    Montageübersicht - Airbag Beifahrerseite Elektrische Steckverbindung für Zünder 1 für Airbag Beifahrerseite -N131- Schrauben 2 Stück vor dem Wiederverbau reinigen mit Sicherungs ...

    Kopfairbags
    Montageübersicht - Kopfairbag Halteklammer 5 Stück Schraube nach Demontage ersetzen 4,5 Nm Kopfairbag Fahrerseite: mit Zünder für Kopfairbag Fahrerseite -N251- Beifahrerse ...
