VW Passat Reparaturanleitung: Türverkleidungen vorn

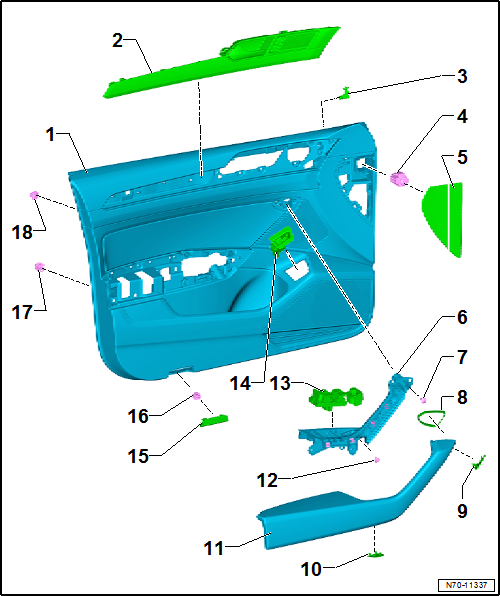

Montageübersicht - Türverkleidung vorn

Hinweis

Die Darstellung der Montageübersicht erfolgt für die Türverkleidung vorn Fahrerseite. Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Türverkleidung vorn
    • aus- und einbauen
  2. Zierblende
    • mit Taster für Innenverriegelung Fahrerseite -E308-
    • Zuordnung → Elektronischer Teilekatalog
    • aus- und einbauen
  3. Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133-
    • nur Fahrertür
    • Einbauorteübersicht → Elektrische Anlage.
  4. Einstellelement
    • dient der Justage der Türverkleidung
    • um 90 Grad in die gewünschte Lage drehen und wieder in die Türverkleidung verrasten
  5. Abdeckung Einstellelement
  6. Grundkörper
  7. Schraube
    • Befestigung Türverkleidung oben
    • 4,5 Nm
  8. Zierblende Türzuziehgriff
  9. Abdeckung oben
    • für Befestigung Türverkleidung
  10. Abdeckung unten
    • für Befestigung Türverkleidung
  11. Armlehne vorn
  12. Schraube
    • Befestigung Türverkleidung unten
    • 4,5 Nm
  13. Bedienungseinheit für Fensterheber in Fahrertür -E512-
    • mit Außenspiegelverstellung -EX11-
    • Einbauorteübersicht → Elektrische Anlage.
  14. Taster für Fernentriegelung der Heckklappe -E233-
    • Einbauorteübersicht → Elektrische Anlage.
  15. Rückstrahler
    • Ausstattungsvariante
    • Türwarnleuchte
  16. Drehflügelclip
    • um 90º (1/4 Umdrehung) verdrehen/entriegeln
    • 1 Stück
  17. Clip
    • 5 Stück
    • in die Verkleidung einsetzen
    • beschädigte oder verformte Clips ersetzen
  18. Crashclip
    • 1 Stück

Zierblende aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Zierblende Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Türverkleidung vorn ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Stecker Taster für Innenverriegelung Fahrerseite -E308- abziehen.

- Je nach Ausstattung Stecker für Ambientebeleuchtung abziehen.

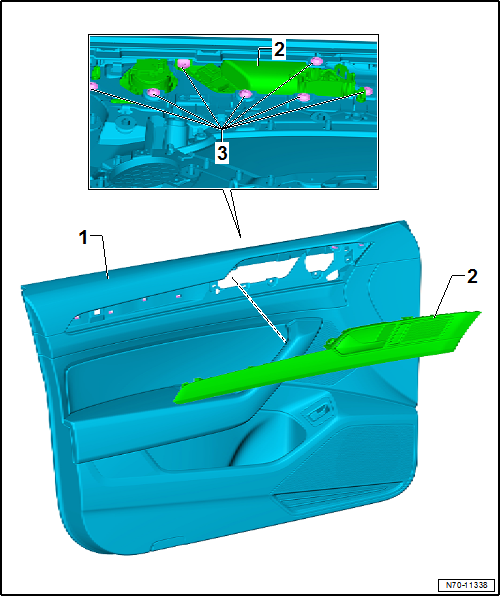

- Schrauben -3- der Zierblende -2- ausbauen.

- Vorsichtig mit dem Demontagekeil -3409- die Zierblende -2- lösen und von der Türverkleidung abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

- Neue Zierblende -2- in die Türverkleidung -1- einsetzen und verschrauben.

- Steckverbindungen wieder herstellen.

- Türverkleidung vorn einbauen.

Anzugsdrehmomente

Türverkleidung vorn aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Türverkleidung vorn Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

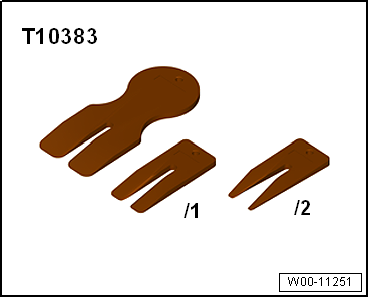

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

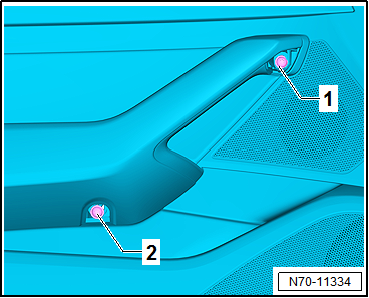

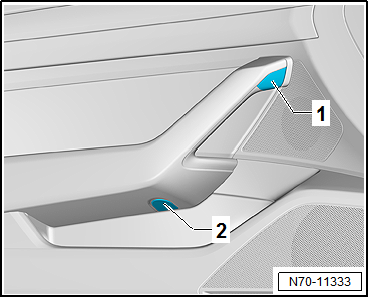

- Die Kappen -1- und -2- mit dem Demontagekeil -3409- aus den Aufnahmen in der Armlehne heraushebeln.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Die Schrauben -1- und -2- herausdrehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

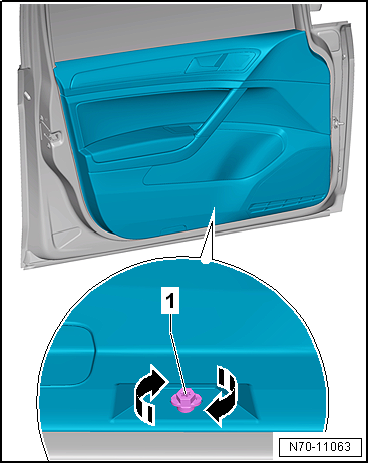

- Drehflügelclip -1- mit Maulschlüssel (SW 10) oder Torx T30 in -Pfeilrichtung- um 90º (1/4 Umdrehung) verdrehen/entriegeln.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

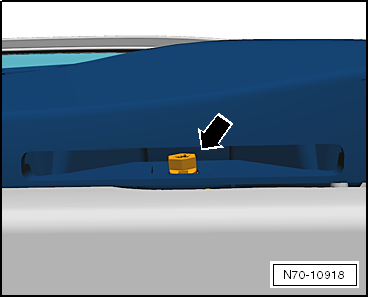

  • Drehflügelclip -Pfeil- ist gelöst.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

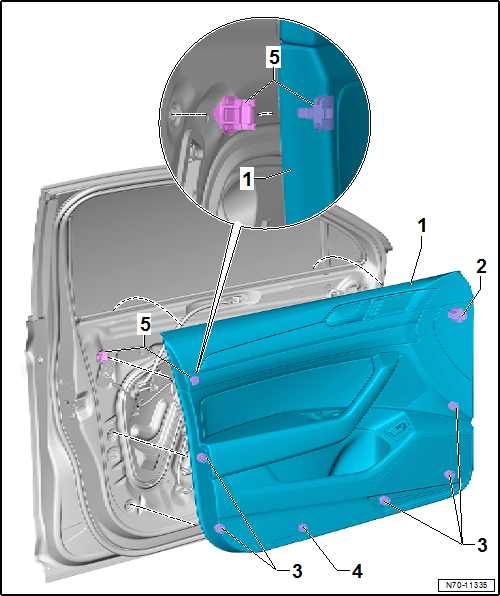

- Halteclips -3- der Türverkleidung -1- mit den Keilen -T10383- aus den Aufnahmen lösen. Der Clip -4- wurde schon entriegelt.

Hinweis

  • Das Einstellelement -2- dient der Höheneinstellung der Türverkleidung -1-. Das Einstellelement muss nicht entriegelt werden, es wird nur durch eine Dichttülle im Türinnenblech geführt.
  • Der Clip -5- ist als Crashclip ausgeführt. Dieser wird beim Herausheben der Türverkleidung -1- aus der Fensterschachtleiste automatisch entriegelt.

- Türverkleidung -1- senkrecht nach oben aus der Fensterschachtleiste herausziehen. Dabei wird der Crashclip -5- automatisch entriegelt.

- Entsprechend der Fahrzeugausstattung die elektrischen Steckverbindungen von der Türverkleidung -1- trennen.

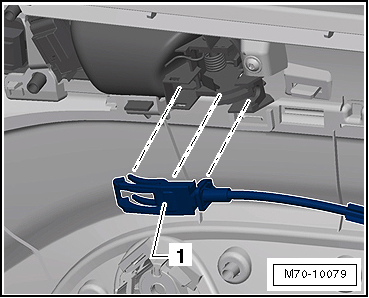

- Bowdenzug -1- aus der Türinnenbetätigung aushängen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Halteclips in die Türverkleidung vorn einsetzen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Vorsicht!

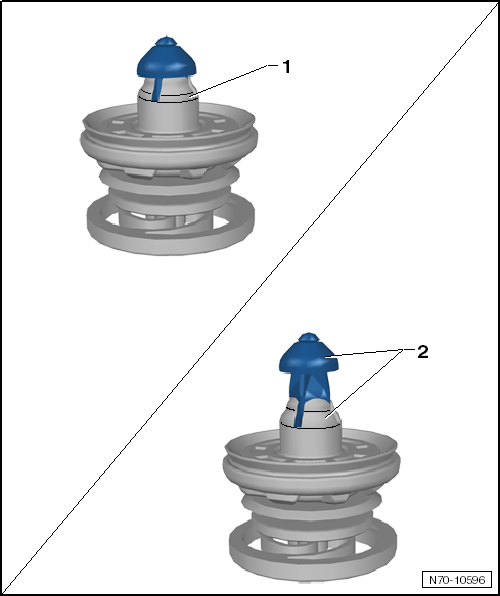

Vor dem Einbau der Türverkleidung sicherstellen, dass sich der Verriegelungsmechanismus sämtlicher Clipverbindungen in -Position 1- befindet!

In der -Position 2- ist ein fehlerfreier Einbau der Türverkleidung nicht möglich!

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Falls die Bündigkeit mit der Schalttafel nicht gegeben ist, kann die Türverkleidung vorn mit dem Einstellelement -1- in der Höhe geringfügig eingestellt werden.

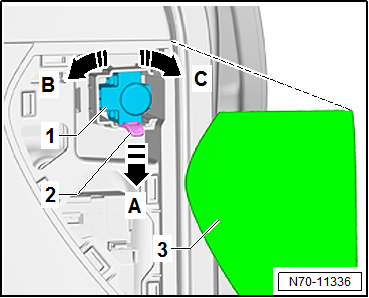

- Abdeckung -3- mit dem Demontagekeil -3409- aus den Aufnahmen in der Türverkleidung heraushebeln.

- Verrastung -2- entriegeln -Pfeil A- und Einstellelement -1- aus der Türverkleidung herausziehen.

- Einstellelement -1- um 90º (1/4 Umdrehung) verdrehen -Pfeil B- oder -Pfeil C-.

  • -Pfeil B-: Türverkleidung vorn um 2 mm nach unten verstellen
  • -Pfeil C-: Türverkleidung vorn um 2 mm nach oben verstellen

- Einstellelement -1- in der neuen Position in die Türverkleidung einsetzen und hörbar verrasten.

- Abdeckung -3- in die Türverkleidung einclipsen.

Anzugsdrehmomente

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Armlehne vorn aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Armlehne der Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Türverkleidung ausbauen.

- Je nach Ausstattung Stecker für Ambientebeleuchtung abziehen.

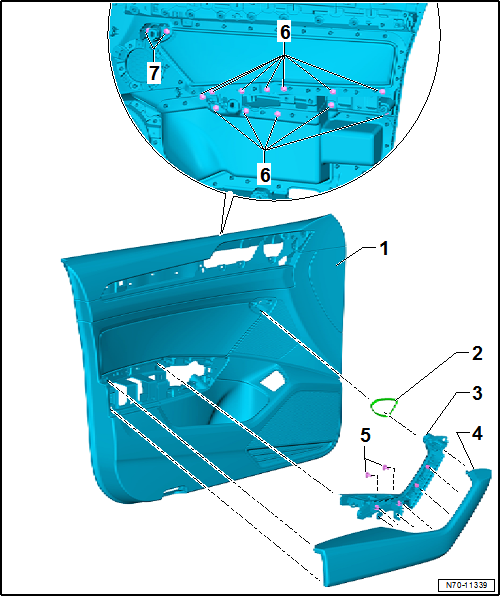

- Schrauben -6- und -7- der Armlehne -4- ausbauen.

- Die Armlehne -4- lösen und von der Türverkleidung abnehmen.

- Die Schrauben -5- ausbauen.

- Vorsichtig mit dem Demontagekeil -3409- den Grundträger -3- von der Armlehne -4- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

Volkswagen Passat. Karosserie-Montagearbeiten Innen
