VW Passat Reparaturanleitung: Kofferraumverkleidungen

Einbauorteübersicht - Kofferraumverkleidungen

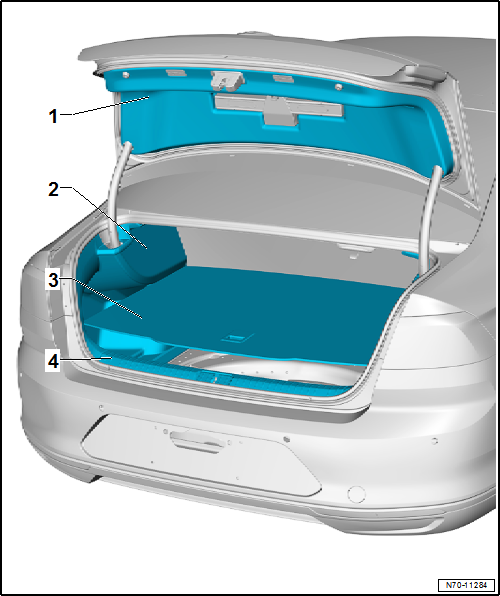

Einbauorteübersicht - Kofferraumverkleidungen, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Verkleidung unten für Heckklappe
    • Montageübersicht
    • aus- und einbauen
  2. Kofferraum-Seitenverkleidung
    • Montageübersicht
    • aus- und einbauen
  3. Kofferraumboden
    • Montageübersicht
  4. Verkleidung Schlossträger
    • aus- und einbauen

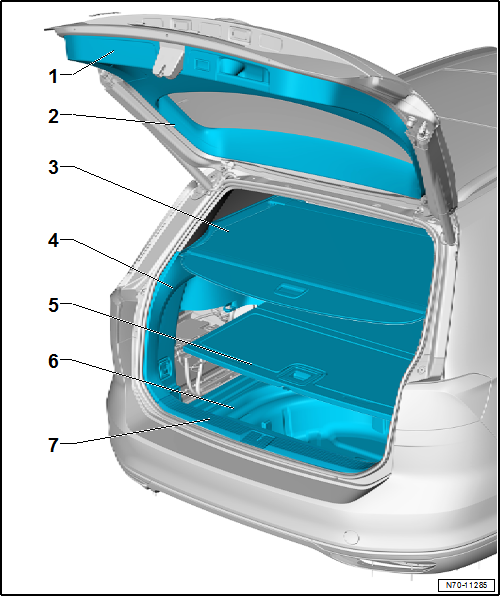

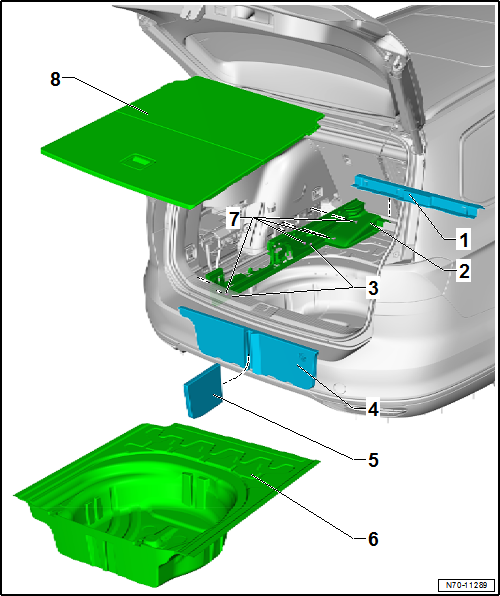

Einbauorteübersicht - Kofferraumverkleidungen, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Verkleidung unten für Heckklappe
    • Montageübersicht
    • aus- und einbauen
  2. Verkleidung oben für Heckklappe
    • Montageübersicht
    • aus- und einbauen
  3. Kofferraumabdeckung
    • aus- und einbauen
  4. Kofferraum-Seitenverkleidung
    • Montageübersicht
    • aus- und einbauen
  5. Kofferraumboden
    • Montageübersicht
  6. Auskleidung Reserveradmulde
    • Montageübersicht
  7. Verkleidung Schlossträger
    • aus- und einbauen

Montageübersicht - Kofferraum-Seitenverkleidung

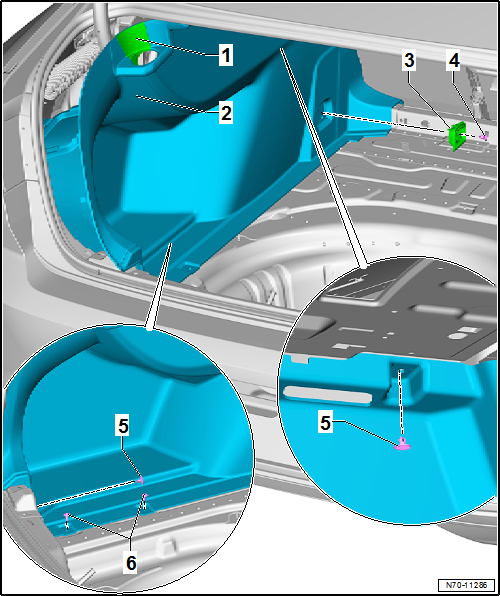

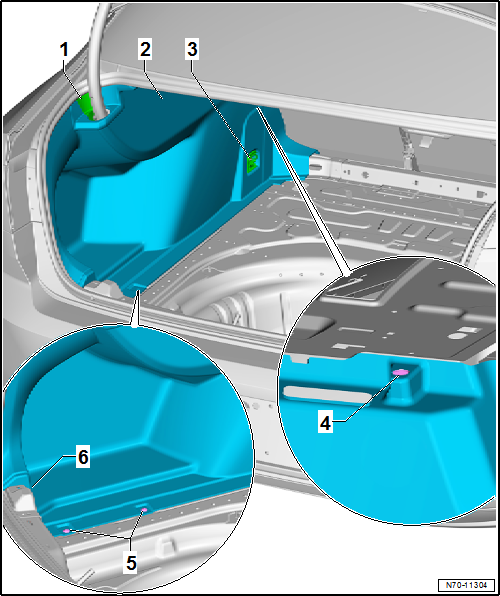

Montageübersicht - Kofferraum-Seitenverkleidung, Limousine

Hinweis

Die Abbildung zeigt die Kofferraum-Seitenverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Blende Scharnier
  2. Kofferraum-Seitenverkleidung
    • aus- und einbauen
  3. Verzurröse
    • aus- und einbauen
  4. Schraube
    • 8 Nm
  5. Clip
    • 2 Stück
    • beschädigten oder verformten Clip ersetzen
  6. Schraube
    • 2 Stück
    • 1,5 Nm

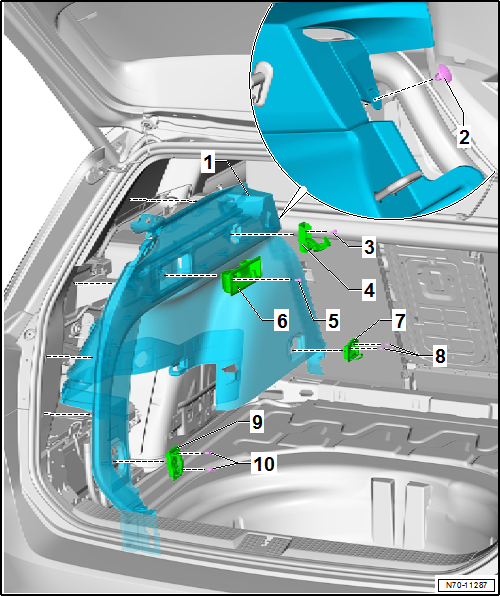

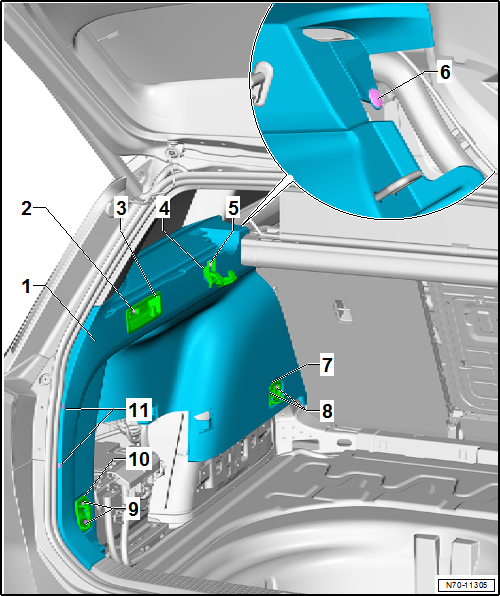

Montageübersicht - Kofferraum-Seitenverkleidung, Variant

Hinweis

Die Abbildung zeigt die Kofferraum-Seitenverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Kofferraum-Seitenverkleidung
    • aus- und einbauen
  2. Clip
    • beschädigten oder verformten Clip ersetzen
  3. Schraube
    • 8 Nm
  4. Taschenhaken
  5. Schraube
    • 8 Nm
  6. Betätigung für Fernentriegelung Rücksitzlehne
    • aus- und einbauen
  7. Verzurröse
    • aus- und einbauen
  8. Schraube
    • 2 Stück
    • 8 Nm
  9. Verzurröse
    • aus- und einbauen
  10. Schraube
    • 2 Stück
    • 8 Nm

Montageübersicht - Kofferraumboden

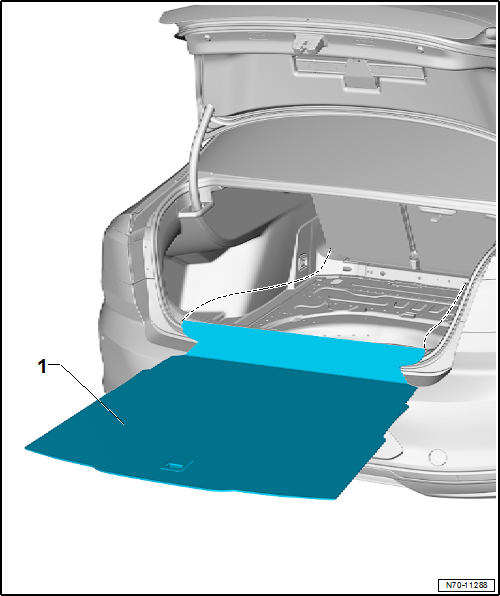

Montageübersicht - Kofferraumboden, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Kofferraumboden
    • Zuordnung → Elektronischer Teilekatalog
    • nach hinten aus dem Fahrzeug herausnehmen

Montageübersicht - Kofferraumboden, Variant ohne Schienensystem

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Verkleidung Querträger
    • nach oben vom Karosserieblech abclipsen
  2. Halter Kofferraumbodenbelag
    • aus- und einbauen
  3. Kappe
    • 2 Stück
  4. Trennelement quer
    • Ausbauen

- Trennelement quer nach oben herausnehmen.

  1. Trennelement längs
    • Ausbauen

- Trennelement längs nach oben herausnehmen.

  1. Auskleidung Reserveradmulde
  2. Schraube
    • 4 Stück
    • 6 Nm
  3. Kofferraumboden
    • Zuordnung → Elektronischer Teilekatalog
    • nach hinten aus dem Fahrzeug herausnehmen

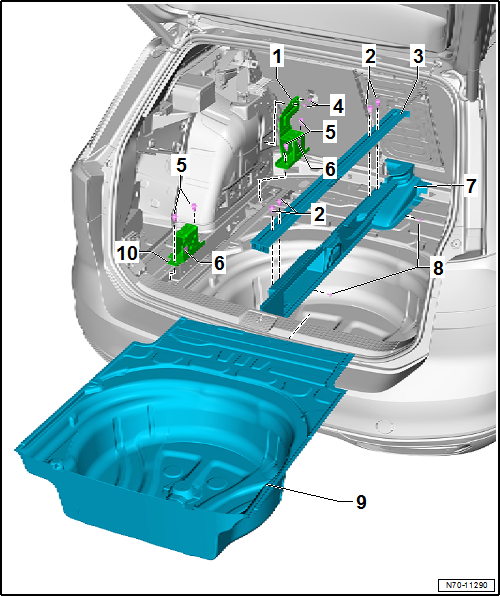

Montageübersicht - Kofferraumboden, Variant mit Schienensystem

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Halter vorn
    • aus- und einbauen
  2. Schraube
    • 4 Stück
    • 8 Nm
  3. Halteschiene
    • aus- und einbauen
  4. Schraube
    • 2 Stück
    • 8 Nm
  5. Schraube
    • 4 Stück
    • 8 Nm
  6. Klemmmutter
    • 2 Stück
  7. Halter Kofferraumbodenbelag
    • aus- und einbauen
  8. Schraube
    • 2 Stück
    • 6 Nm
  9. Auskleidung Reserveradmulde
  10. Halter hinten
    • aus- und einbauen

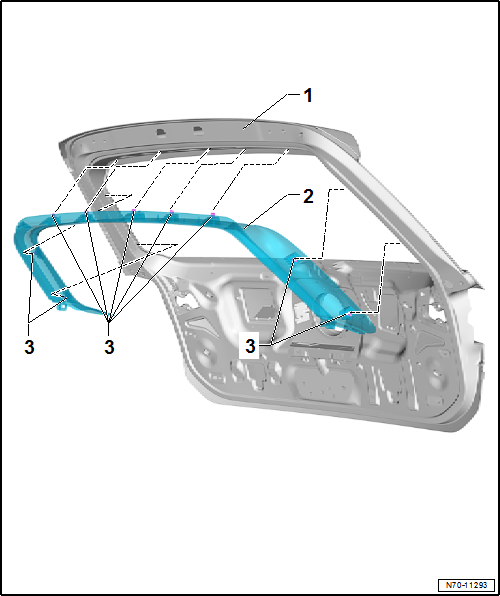

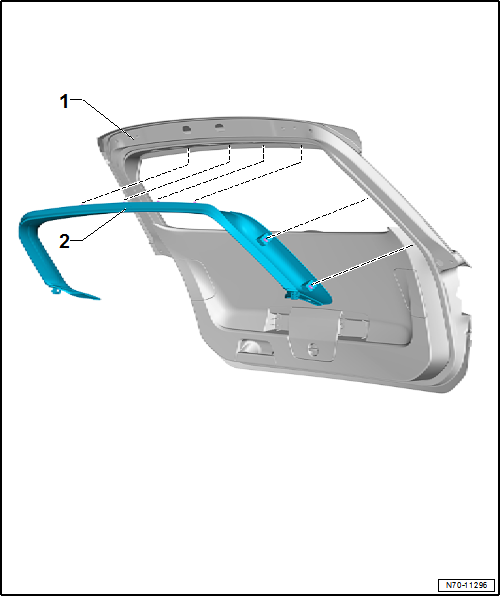

Montageübersicht - Verkleidung oben für Heckklappe

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Heckklappe
    • Montageübersicht - Verkleidung unten für Heckklappe
    • Verkleidung unten für Heckklappe aus- und einbauen
  2. Verkleidung oben für Heckklappe
    • aus- und einbauen
  3. Halteklammer
    • 9 Stück
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen

Montageübersicht - Verkleidung unten für Heckklappe

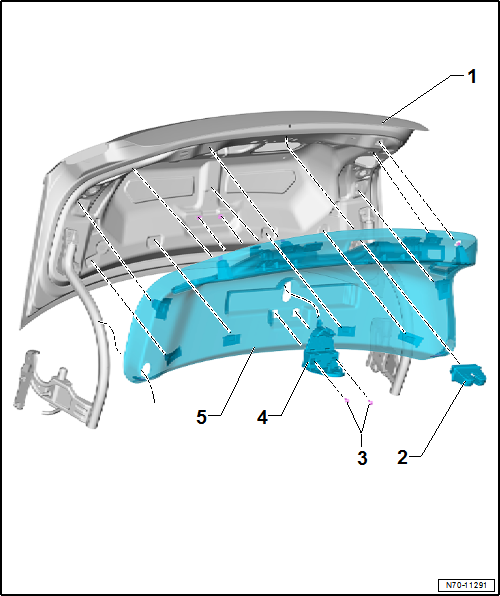

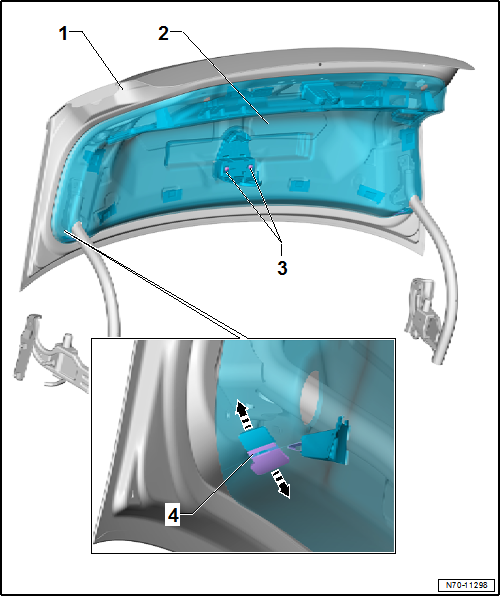

Montageübersicht - Verkleidung unten für Heckklappe, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Heckklappe
  2. Schlossabdeckung
  3. Schraube
    • 2 Stück
    • 1,5 Nm
  4. Aufnahme
    • für Warndreieck
  5. Verkleidung unten für Heckklappe
    • aus- und einbauen

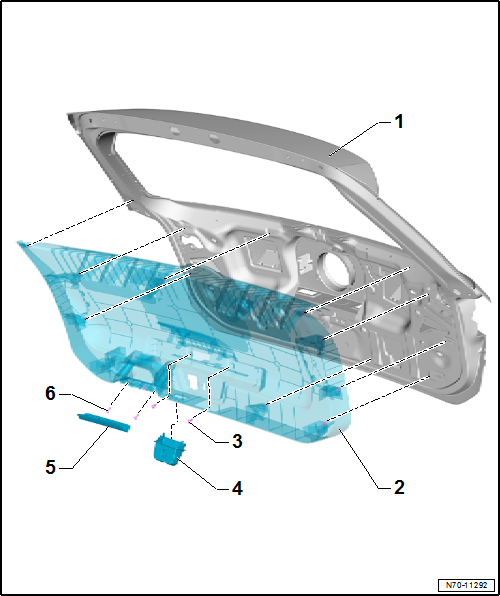

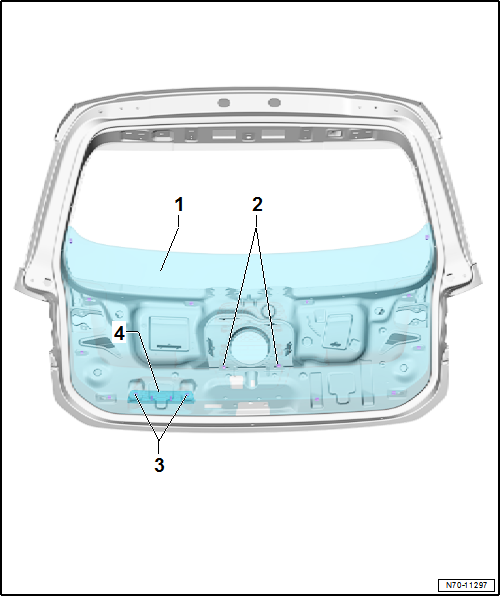

Montageübersicht - Verkleidung unten für Heckklappe, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Heckklappe
    • Montageübersicht - Verkleidung oben für Heckklappe
    • Verkleidung oben für Heckklappe aus- und einbauen
  2. Verkleidung unten für Heckklappe
    • aus- und einbauen
  3. Schraube
    • 2 Stück
    • 1,5 Nm
  4. Schlossabdeckung
  5. Blende für Griff
  6. Schraube
    • 2 Stück
    • 1,5 Nm

Kofferraumabdeckung aus- und einbauen

Ausbauen

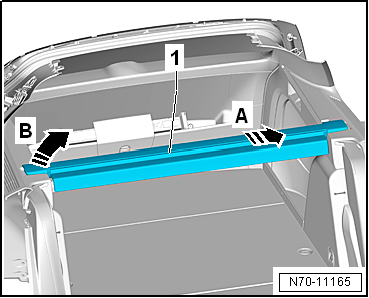

- Kofferraumabdeckung -1- komplett öffnen.

- Rücksitzlehnen nach vorn klappen.

- Kofferraumabdeckung -1- in -Pfeilrichtung A- drücken.

- Gleichzeitig Kofferraumabdeckung -1- nach oben aus der rechten Kofferraum-Seitenverkleidung heben -Pfeil B-.

- Kofferraumabdeckung -1- aus der linken Kofferraum-Seitenverkleidung ziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Verkleidung Schlossträger aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

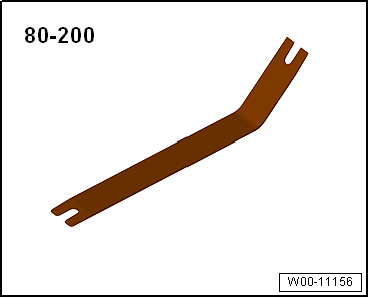

  • Abdrückhebel -80 - 200-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Kofferraumboden nach hinten herausnehmen.

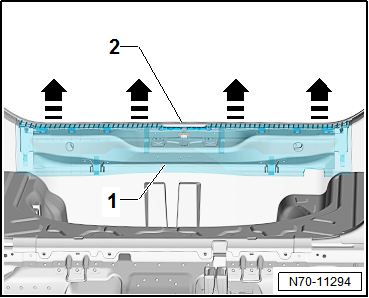

- Verkleidung Schlossträger -1- aus dem Keder der Heckklappendichtung -2- lösen.

- Verkleidung Schlossträger -1- mit dem Abdrückhebel -80 - 200- im Bereich der Halteklammern aus den Aufnahmen der Karosserie lösen -Pfeile-.

- Verkleidung Schlossträger -1- nach oben abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Verkleidung Schlossträger einsetzen.

- Verkleidung Schlossträger -1- in den Aufnahmepunkten der Karosserie verrasten.

- Verkleidung Schlossträger im Keder der Heckklappendichtung platzieren.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Verzurröse aus- und einbauen

Verzurröse aus- und einbauen, Verzurröse mit einer Befestigungsschraube

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

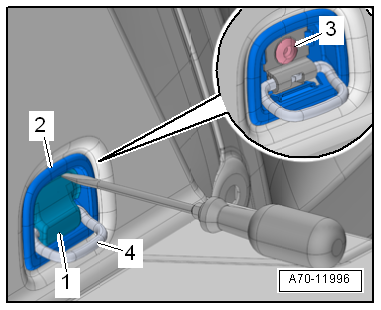

Ausbauen

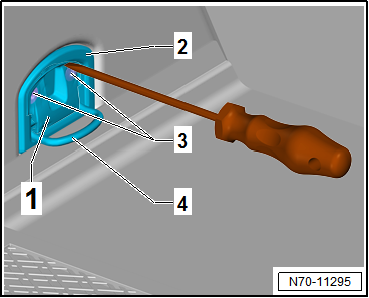

- Bügel -4- aufklappen und Abdeckung -1- mit einem Schraubendreher abclipsen.

- Schraube -3- herausdrehen, Verzurröse -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Kofferraum-Seitenverkleidung"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Verzurröse aus- und einbauen, Verzurröse mit zwei Befestigungsschrauben

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Bügel -4- aufklappen und Abdeckung -1- mit einem Schraubendreher abclipsen.

- Schrauben -3- herausdrehen, Verzurröse -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Kofferraum-Seitenverkleidung"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Halter Kofferraumbodenbelag aus- und einbauen

Halter Kofferraumbodenbelag aus- und einbauen, Fahrzeuge ohne Schienensystem

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Rücksitzlehnen nach vorn klappen.

- Kofferraumabdeckung ausbauen.

- Kofferraumboden nach hinten aus dem Fahrzeug entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

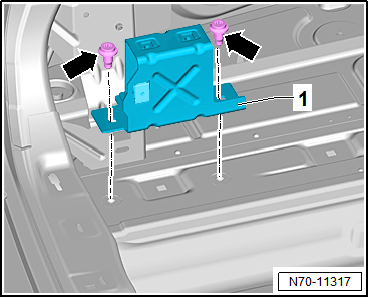

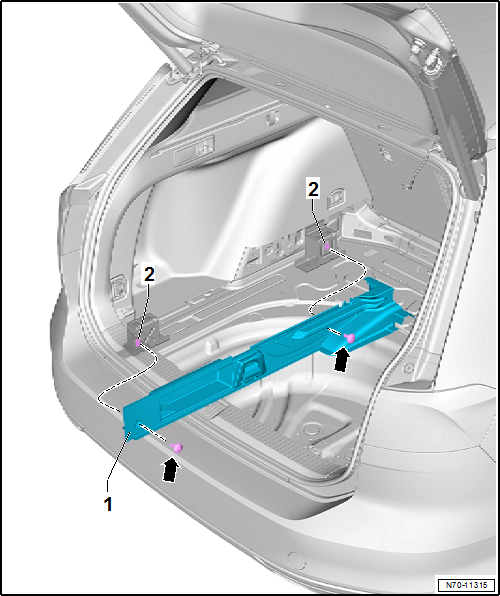

- Abdeckkappen -2-, falls vorhanden, abclipsen.

- Schrauben -Pfeile- herausschrauben.

- Halter Kofferraumbodenbelag -1- abnehmen und nach hinten herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Kofferraumboden, Variant ohne Schienensystem"

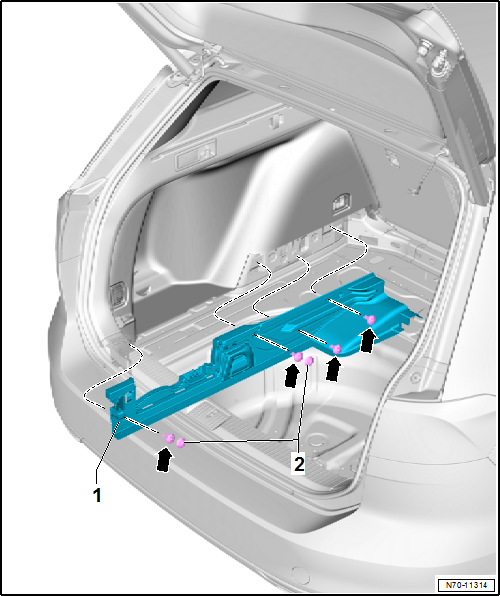

Halter Kofferraumbodenbelag aus- und einbauen, Fahrzeuge mit Schienensystem

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Kofferraumabdeckung ausbauen.

- Kofferraumboden nach hinten aus dem Fahrzeug entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

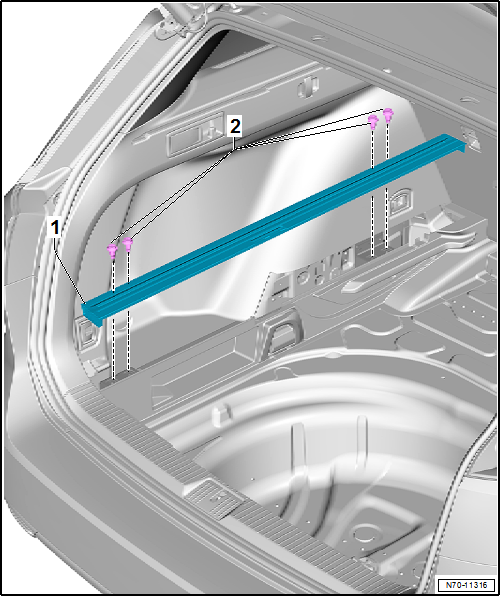

- Schrauben -2- herausdrehen.

- Halteschiene -1- nach oben abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -Pfeile- herausdrehen.

- Halter Kofferraumbodenbelag -1- anheben und seitlich abnehmen.

- Klemmmuttern -2- auf Beschädigung prüfen, gegebenenfalls ersetzen.

- Schrauben -Pfeile- herausdrehen.

- Hinteren Halter -1- abnehmen.

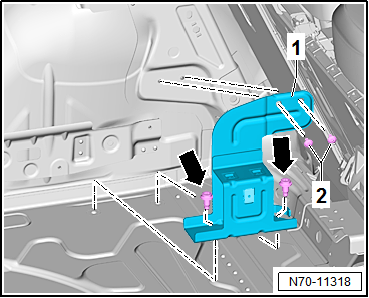

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -2- herausdrehen.

- Schrauben -Pfeile- herausdrehen.

- Vorderen Halter -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Kofferraumboden, Variant mit Schienensystem"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Kofferraum-Seitenverkleidung aus- und einbauen

Kofferraum-Seitenverkleidung aus- und einbauen, Limousine

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Rücksitzlehnen nach vorn klappen.

- Radhausverkleidung ausbauen.

- Verkleidung Schlossträger ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Verzurröse -3- ausbauen.

- Clip -4- und -6- ausbauen.

- Schrauben -5- herausdrehen.

- Kofferraum-Seitenverkleidung -1- lösen und Schanierblende -1- ausbauen.

- Falls vorhanden, Steckverbindungen trennen und Kofferraum-Seitenverkleidung -1- abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Kofferraum-Seitenverkleidung einsetzen.
  • Darauf achten, dass sich die Kofferraum-Seitenverkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Kofferraum-Seitenverkleidung, Limousine"

Kofferraum-Seitenverkleidung aus- und einbauen, Variant

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Kofferraumabdeckung ausbauen.

- Kofferraumboden nach hinten aus dem Fahrzeug entnehmen.

- Rücksitzlehnen nach vorn klappen.

- Radhausverkleidung ausbauen.

- D-Säulen-Verkleidung ausbauen.

- Verkleidung Schlossträger ausbauen.

- Halter Kofferraumbodenbelag ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Jeweils die 2 Schrauben -8- und -9- herausdrehen.

- Verzurrösen -7- und -10- entfernen.

- Clip -6- ausbauen.

- Taschenhaken -4- aufklappen und Schraube -5- herausdrehen.

- Betätigungshebel für Fernentriegelung Rücksitzlehne -3- ziehen und gezogen halten.

- Schraube -2- herausdrehen.

- Kofferraum-Seitenverkleidung -1- im Bereich der Halteklammern -11- mit Abdrückhebel -80 - 200- aus den Aufnahmen der Karosserie lösen.

- Falls vorhanden, Steckverbindungen trennen und Kofferraum-Seitenverkleidung -1- abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Kofferraum-Seitenverkleidung einsetzen.
  • Darauf achten, dass sich die Kofferraum-Seitenverkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Kofferraum-Seitenverkleidung, Variant"

Verkleidung oben Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

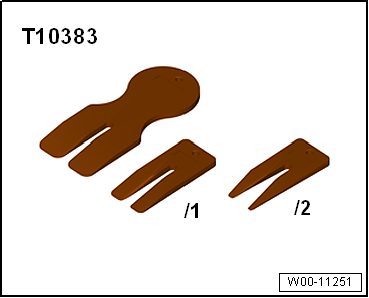

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Verkleidung oben Heckklappe -2- von der Mitte beginnend mit dem Keil -T10383- aus den Aufnahmen der Heckklappe -1- lösen.

- Verkleidung oben Heckklappe -2- abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Heckklappe verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Verkleidung oben Heckklappe einsetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Verkleidung unten Heckklappe aus- und einbauen

Verkleidung unten Heckklappe aus- und einbauen, Limousine

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

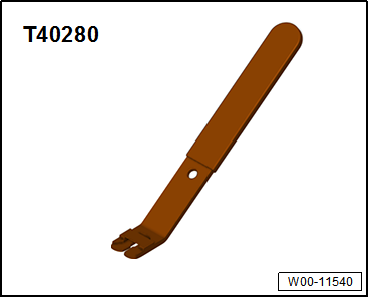

  • Demontagewerkzeug -T40280-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Warndreieck herausnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -3- herausdrehen.

- Den Verbinder -4- trennen -Pfeile-.

- Die Verkleidung -2- im Bereich der Halteklammern mit dem Keile -T10383- aus den Aufnahmen der Heckklappe lösen.

- Prüfen, ob sich die volle Anzahl der Halteklammern -4- in der Verkleidung -2- befinden.

- Eventuell in der Heckklappe verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausclipsen.

- Ausgeclipste Halteklammern wieder in die Verkleidung -3- einsetzen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Verkleidung unten für Heckklappe, Limousine"

Verkleidung unten Heckklappe aus- und einbauen, Variant

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagewerkzeug -T40280-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Verkleidung oben Heckklappe ausbauen.

- Warndreieck herausnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -2- herausdrehen.

- Aufnahme für das Warndreieck abnehmen.

- Blende -4- vom Griff abclipsen.

- Schrauben -3- herausdrehen.

- Die seitlichen Serviceklappen in der Verkleidung -1- öffnen.

- Mit den Händen in die Serviceöffnungen der Verkleidung greifen.

- Die Verkleidung -1- mit einer "ruckartigen Zugbewegung" aus den Aufnahmen der Heckklappe lösen.

- Prüfen, ob sich die volle Anzahl der Halteklammern in der Verkleidung -1- befinden.

- Eventuell in der Heckklappe verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausclipsen.

- Ausgeclipste Halteklammern wieder in die Verkleidung -1- einsetzen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Verkleidung unten für Heckklappe, Variant"
    Verkleidungen Innenraum
    Einbauorteübersicht - Verkleidungen Innenraum Einbauorteübersicht - Verkleidungen Innenraum, Limousine Hutablage Montageübersicht aus- und einbauen C-Säulen-Verkleidung Montage ...

    Dachverkleidungen
    Montageübersicht - Formhimmel Montageübersicht - Formhimmel, Limousine Formhimmel Zuordnung → Elektronischer Teilekatalog bei bestimmten Ausstattungsvarianten ist es erforderliche, A ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Ratgeber Räder, Reifen: Allgemeine Hinweise zur Verwendung des Ratgeber Räderreifen
    Allgemeines Volkswagen-Fahrzeuge sind nach den neuesten Erkenntnissen der Sicherheitstechnik konstruiert. Damit das so bleibt, empfehlen wir nur Volkswagen Original Ersatzteile zu verwenden. Zu erkennen sind diese am VW Audi Warenzeichen und an der Teilenummer. Für diese Ersatzteile wurden Zuverl ...

    © 2021 www.passatde.com - 0.0153
