Volkswagen Passat Variant Betriebsanleitung: Kamera

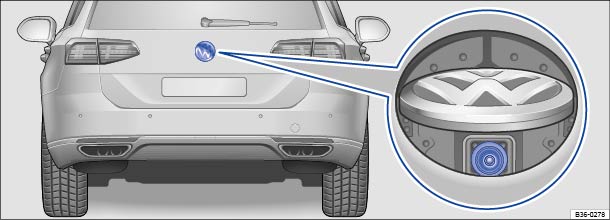

Abb. 187 In der Heckklappe: Einbauort der Rückfahrkamera.
Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise →
Einleitung
zum Thema Die Rückfahrkamera → Abb. 187 (Lupe) liefert nur zweidimensionale Bilder. Vertiefungen sowie hervorstehende Gegenstände am Boden oder hervorstehende Teile an anderen Fahrzeugen sind durch die fehlende räumliche Tiefe auf dem Bildschirm schwerer oder gar nicht zu erkennen.
Gegenstände oder andere Fahrzeuge können auf dem Bildschirm näher oder weiter entfernt erscheinen, als sie es tatsächlich sind:
| Optische Täuschungen durch die Rückfahrkamera (Beispiele): |
|---|
| – Beim Fahren von einer waagerechten Fläche auf eine Steigung oder in ein Gefälle. |
| – Beim Fahren von einer Steigung oder einem Gefälle auf eine waagerechte Fläche. |
| – Wenn das Fahrzeug hecklastig beladen ist. |
| – Beim Annähern an hervorstehende Gegenstände. Diese Gegenstände können bei einer Rückwärtsfahrt auch aus dem Blickwinkel der Rückfahrkamera verschwinden. |
Kameralinse reinigen
Kameralinse → Abb. 187 (Lupe) sauber, schnee- und eisfrei halten:
- Fahrzeug an einem sicheren Ort abstellen.
- Zündung einschalten.
- Elektronische Parkbremse einschalten.
- Rückwärtsgang einlegen.
- Kameralinse mit einem handelsüblichen Glasreinigungsmittel auf Alkoholbasis
befeuchten und mit einem trockenen Tuch reinigen →
.
- Schnee mit einem Handfeger entfernen.
- Eis mit Enteisungsspray entfernen → .
- Rückwärtsgang herausnehmen.
- Zündung ausschalten.
Hinweis
- Zur Reinigung der Kameralinse niemals Pflegemittel mit Schleifwirkung verwenden.
- Schnee oder Eis auf der Kameralinse niemals mit warmem oder heißem Wasser entfernen. Die Kameralinse kann sonst beschädigt werden.
Bei ausgeklapptem Volkswagen Emblem ist ein Öffnen der Heckklappe nicht möglich.
Checkliste
Die Heckklappe muss geschlossen sein.
Ein zuverlässiges und klares Bild muss zu
erkennen sein, z. B. saubere Kameralinse .
Der Raum hinter dem Fahrzeug muss deutlich
und vollstän ...
Rückfahrkamera bedienen
Abb. 188 Bildschirmanzeige der Rückfahrkamera:
Modus 1 eingeschaltet.
Abb. 189 Bildschirmanzeige der Rückfahrkamera:
Modus 2 eingeschaltet.
Lesen und beachten Sie zuerst die einleitenden Inf ...
