Volkswagen Passat Variant Betriebsanleitung: Menüs Umgebungsansicht (Modi)

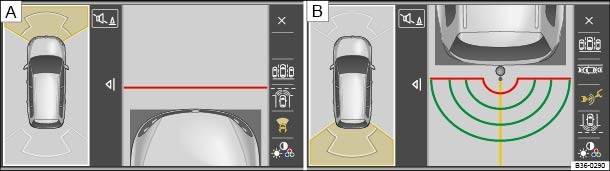

Abb. 202 Bildschirmanzeige der Umgebungsansicht: Kamera vorn: Geländeansicht, Kamera hinten: Anhängerunterstützung.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 
Legende für  → Abb. 202 
Symbol Bedeutung
m/k/n803MK Ausstattungsabhängig: Ton des ParkPiloten aus- bzw. einschalten.
m/k/n806MK Miniaturansicht einblenden.
m/k/n807MK Miniaturansicht ausblenden.
x Anzeige der Umgebungsansicht verlassen.
m/k/n642MK Zum Modus 2 wechseln.
m/k/n865MK Zum Modus Querverkehr hinten wechseln.
m/k/n808MK Anzeige einstellen: Helligkeit, Kontrast, Farbe.

Ansichten der Vogelperspektive (Bird-View)

Ansicht Bildschirmanzeige aller Kameras
Hauptmodus m/k/n641MK Fahrzeug und unmittelbare Umgebung werden in der Draufsicht dargestellt. Ausstattungsabhängig kann die Fahrweganzeige des ParkPiloten mit eingeblendet werden.
3D-Ansichten m/k/n868MK Fahrzeug und Umgebung werden in der Draufsicht dargestellt.
m/k/n869MK Fahrzeug und Umgebung werden von schräg oben dargestellt.
m/k/n870MK Fahrzeug und Umgebung werden von der Seite dargestellt.

Durch Wischen in die Pfeilrichtungen über den Bildschirm des Infotainmentssystems kann der Blickwinkel in den 3D-Ansichten auf das Fahrzeug und die Umgebung verändert werden.

Ansichten der Kamera vorn (Front-View)

Ansicht Bildschirmanzeige der Kamera vorn
Querverkehr vorn m/k/n866MK Bereich auf dem Bildschirm links: Kreuzende Straße auf der linken Seite.
Bereich auf dem Bildschirm mittig: Umgebung direkt vor dem Fahrzeug.
Bereich auf dem Bildschirm rechts: Kreuzende Straße auf der rechten Seite.
Querparken m/k/n639MK Umgebung vor dem Fahrzeug wird angezeigt. Zur Unterstützung werden Orientierungslinien eingeblendet. Siehe Rückfahrkamera Modus 1  → Quer zur Fahrbahn einparken (Modus 1)  .
Gelände m/k/n643MK Bereich direkt vor dem Fahrzeug wird als Draufsicht angezeigt. Zum Beispiel beim Überqueren eines Hangs, damit der Bereich direkt vor dem Fahrzeug einsehbar ist. Die eingeblendete rote Linie markiert den Abstand von etwa 0,4 m zum Fahrzeug.

Ansichten Kamera seitlich (Side-View)

Ansicht Bildschirmanzeige der Kameras seitlich
Linke und rechte Seite m/k/n644MK Bereiche direkt neben dem Fahrzeug werden als Draufsicht dargestellt, um das Fahrzeug präzise um Hindernisse herum steuern zu können. Die eingeblendeten orangefarbenen Hilfslinien markieren den Abstand von etwa 0,4 m zum Fahrzeug.
Linke Seite m/k/n645MK Fahrerseite oder Beifahrerseite wird einzeln, direkt neben dem Fahrzeug als Draufsicht gezeigt und ermöglichen den Einblick in die toten Winkel längs des Fahrzeugs. Die eingeblendete orangefarbene Hilfslinie markiert den Abstand von etwa 0,4 m zum Fahrzeug.
Rechte Seite m/k/n646MK

Ansichten Kamera hinten (Rear-View)

Ansicht Bildschirmanzeige der Kamera hinten
Querparken m/k/n640MK Umgebung hinter dem Fahrzeug wird angezeigt. Zur Unterstützung werden Hilfslinien angezeigt. Siehe Rückfahrkamera Modus 1  → Quer zur Fahrbahn einparken (Modus 1)  .
Parallelparken m/k/n642MK Bereich direkt hinter dem Fahrzeug wird angezeigt. Die farbigen Hilfsboxen und -linien dienen der Orientierung. Siehe Rückfahrkamera Modus 2  → Parallel zur Fahrbahn einparken (Modus 2)  .
Anhängerunterstützung m/k/n647MK
bzw. Gelände
Fahrzeugheck wird dargestellt, die eingeblendete rote Hilfslinie markiert den Sicherheitsabstand.
Bei Fahrzeugen mit werkseitig verbauter Anhängervorrichtung werden grüne und rote halbkreisförmige Hilfslinien angezeigt. Die Hilfslinien geben den Abstand zur Anhängervorrichtung an. Die Abstände der grünen Hilfslinien und der roten Hilfslinie betragen zueinander jeweils etwa 0,3 Meter. Die orangefarbene Hilfslinie deutet, abhängig vom Lenkradeinschlag, die vorausberechnete Richtung der Anhängevorrichtung an.
Bei Fahrzeugen ohne werkseitig verbaute Anhängevorrichtung beträgt der Abstand der roten Hilfslinie zum Fahrzeug etwa 0,4 Meter. Es werden keine weiteren Hilfslinien angezeigt.
Querverkehr hinten m/k/n865MK Bereich auf dem Bildschirm links: Kreuzende Straße auf der linken Seite.
Bereich auf dem Bildschirm mittig: Umgebung direkt hinter dem Fahrzeug.
Bereich auf dem Bildschirm rechts: Kreuzende Straße auf der rechten Seite.
    Betriebshinweise
    Abb. 201 Im oberen Teil der Mittelkonsole: Taste zum manuellen Einschalten der Umgebungsansicht. Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise →Einleitun ...
