Volkswagen Passat Variant Betriebsanleitung: Bedienungselemente der Klimaanlage vorn

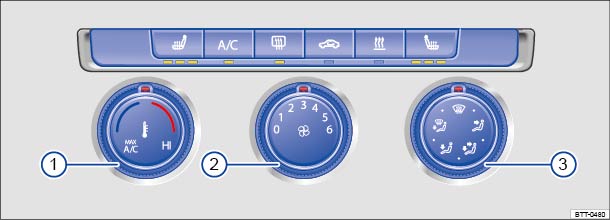

Abb. 234 Im oberen Teil der Mittelkonsole: Bedienungselemente der Klimaanlage (manuell).

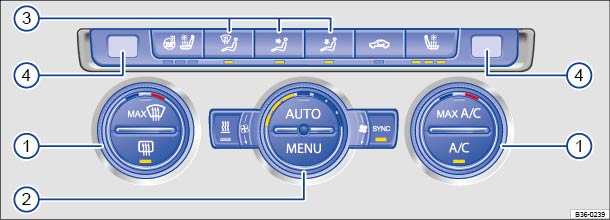

Abb. 235 Im oberen Teil der Mittelkonsole: Bedienungselemente der Climatronic.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Um eine Funktion ein- oder auszuschalten, die entsprechende Taste drücken. Zum Ausschalten der Funktion Taste noch einmal drücken.

Leuchtende LEDs in den Bedienungselementen bzw. unterhalb der Bedienungselemente zeigen an, ob die jeweilige Funktion aktiv ist.

Taste, Regler Ergänzende Informationen. Klimaanlage (manuell) → Abb. 234  und Climatronic  → Abb. 235 .
Temperatur ①. Klimaanlage (manuell): Regler drehen, um die Temperatur entsprechend einzustellen.
m/b/v143MB ... m/r/v143MR Climatronic: Linke und rechte Seite getrennt einstellbar. Regler drehen, um die Temperatur entsprechend einzustellen.
Gebläse ②. Klimaanlage (manuell): Stufe 0 = Gebläse und Klimaanlage (manuell) ausgeschaltet, Stufe 6 = Höchste Gebläsestufe.
m/k/a010MK , m/k/v101MK Climatronic: Die Stärke des Gebläses wird automatisch geregelt. Regler drehen, um das Gebläse auch manuell einzustellen.
Luftverteilung ③. Klimaanlage (manuell): Regler stufenlos drehen, um den Luftstrom in die gewünschte Richtung einzustellen.
Climatronic: Der Luftstrom wird automatisch komfortabel eingestellt. Er ist über die Tasten auch manuell zuschaltbar.
Climatronic: Displayanzeigen der eingestellten Temperatur für die linke und rechte Seite.
m/k/v059MK Klimaanlage (manuell): Defrostfunktion. Die Defrostfunktion befreit die Frontscheibe von Beschlag. Dazu wird die Luft auf die Frontscheibe geleitet. Zusätzlich wird die Umluftfunktion aus- und der Klimakompressor der Kühlanlage eingeschaltet. Dadurch wird die Luft entfeuchtet, was zum schnellen Befreien der Frontscheibe von Beschlag führt. Aus diesem Grund kann bei Defrostbetrieb die Umluftfunktion nicht eingeschaltet und der Klimakompressor der Kühlanlage nicht ausgeschaltet werden. Gegebenenfalls zusätzlich die Stärke des Gebläses erhöhen, um die Frontscheibe möglichst schnell von Beschlag zu befreien.
m/k/s026MK Climatronic: Defrostfunktion. Die angesaugte Außenluft wird an die Frontscheibe geleitet und der Umluftbetrieb automatisch ausgeschaltet. Um die Frontscheibe möglichst schnell von Beschlag zu befreien, wird die Luft bei Temperaturen über etwa +3 °C (+38 °F) entfeuchtet und das Gebläse auf eine hohe Gebläsestufe eingestellt.
m/k/n081MK Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen in der Instrumententafel.
m/k/n082MK Luftverteilung in den Fußraum.
m/k/n085MK Klimaanlage (manuell): Luftverteilung auf den Oberkörper und in den Fußraum.
m/k/n306MK Klimaanlage (manuell): Luftverteilung zur Frontscheibe und in den Fußraum.
m/k/s008MK Climatronic: Luftverteilung zur Frontscheibe.
m/k/v060MK Heckscheibenbeheizung: Funktioniert nur bei laufendem Motor und schaltet sich spätestens nach 10 Minuten selbstständig aus.
m/k/a236MK Umluftbetrieb  → Umluftbetrieb  .
m/k/v061MK Sofortheiztaste der Standheizung  → Standheizung (Zusatzheizung)  .
m/k/a238MK , m/k/a239MK Tasten für Sitzheizung und -belüftung  → Sitzfunktionen  .
m/k/n199MK Climatronic: Lenkradheizung. Das Lenkrad wird zügig aufgeheizt und die Temperatur wird annähernd konstant gehalten  → Lenkradheizung  .
m/k/v028MKm/k/v135MKm/k/v030MK Taste drücken, um die Kühlanlage ein- oder auszuschalten.
m/k/n721MK Klimaanlage (manuell): Regler in Position m/k/n721MK drehen, um die maximale Kühlleistung bereitzustellen. Der Umluftbetrieb und die Kühlanlage werden automatisch eingeschaltet.
Climatronic: Taste drücken, um die maximale Kühlleistung bereitzustellen. Der Umluftbetrieb und die Kühlanlage werden automatisch eingeschaltet und die Luftverteilung wird automatisch auf die Position m/k/n081MK gestellt.
m/k/v046MKm/k/v052MKm/k/v041MKm/k/v030MK Climatronic: Temperatureinstellungen der Fahrerseite für die Beifahrerseite und ggf. die hinteren Sitzplätze übernehmen: Wenn die Kontrollleuchte in der Taste m/k/v046MKm/k/v052MKm/k/v041MKm/k/v030MK leuchtet, gelten die Temperatureinstellungen der Fahrerseite auch für die Beifahrerseite. Taste drücken oder Temperaturregler für die Beifahrerseite betätigen, um unterschiedliche Temperatureinstellungen für die Beifahrerseite einzustellen. In der Taste leuchtet keine Kontrollleuchte.
m/k/v028MKm/k/v048MKm/k/v047MKm/k/v042MK Climatronic: Automatische Regelung für Temperatur, Gebläse und Luftverteilung. Taste drücken, um die Funktion einzuschalten. In der Taste m/k/v028MKm/k/v048MKm/k/v047MKm/k/v042MK leuchtet die Kontrollleuchte.
m/k/v045MKm/k/v032MKm/k/v046MKm/k/v047MK Climatronic: Taste m/k/v045MKm/k/v032MKm/k/v046MKm/k/v047MK drücken, um Restwärme zu nutzen. Bei warmem Motor und ausgeschalteter Zündung wird die Restwärme des Motors zum Warmhalten des Fahrzeuginnenraums genutzt. Bei eingeschalteter Funktion leuchtet in der Taste m/k/v045MKm/k/v032MKm/k/v046MKm/k/v047MK die Kontrollleuchte. Die Funktion wird nach 30 Minuten und bei geringem Fahrzeugbatteriestatus abgeschaltet.
m/k/v040MKm/k/v032MKm/k/v041MKm/k/v048MK Climatronic: Taste drücken, um die Klimaeinstellungen im Infotainmentsystem aufzurufen  → Bedienung über das Infotainmentsystem  .
Ausschalten. Klimaanlage (manuell): Gebläseschalter auf Stufe 0 drehen.
m/k/v042MKm/k/v033MKm/k/v033MK Climatronic: Gebläseschalter bis zum Anschlag nach links drehen.
ODER: Über das Infotainmentsystem ausschalten  → Bedienung über das Infotainmentsystem  .

Climatronic: Bei manueller Verstellung wird die eingestellte Gebläsestufe im Gebläseregler  → Abb. 235 ②   durch leuchtende LEDs angezeigt. Bei automatischer Regelung erfolgt keine Anzeige der Gebläsestufe.
