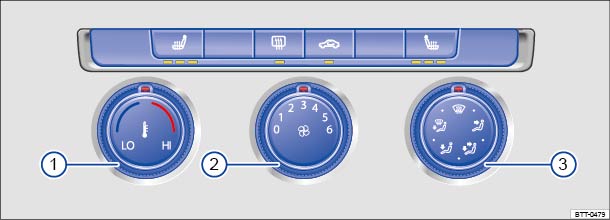

Abb. 236 Im oberen Teil der Mittelkonsole: Bedienungselemente des Heiz- und Frischluftsystems.
Taste, Regler | Ergänzende Informationen. Heiz- und Frischluftsystem → Abb. 236 . |
---|---|
Temperatur ①. | Regler drehen, um die Temperatur entsprechend einzustellen. Die gewünschte Innenraumtemperatur kann nicht niedriger sein als die vorhandene Außentemperatur, da das Heiz- und Frischluftsystem die Luft nicht kühlen und nicht entfeuchten kann. |
![]() ![]() |
|
Gebläse ②. | Stufe 0: Gebläse und Heiz- und Frischluftsystem ausgeschaltet, Stufe 6: Höchste Gebläsestufe. |
![]() |
|
Luftverteilung ③. | Regler stufenlos drehen, um den Luftstrom in die gewünschte Richtung einzustellen. |
![]() |
Luftverteilung zur Frontscheibe. |
![]() |
Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen in der Instrumententafel. |
![]() |
Luftverteilung auf den Oberkörper und in den Fußraum. |
![]() |
Luftverteilung in den Fußraum. |
![]() |
Luftverteilung zur Frontscheibe und in den Fußraum. |
![]() |
Heckscheibenbeheizung: Funktioniert nur bei laufendem Motor und schaltet sich spätestens nach 10 Minuten selbstständig aus. |
![]() |
Umluftbetrieb → Umluftbetrieb . |
![]() ![]() |
Tasten für Sitzheizung → Sitzfunktionen . |
Einstellung für optimale Sichtverhältnisse
VW Passat Reparaturanleitung > Innenausstattung: Mittelkonsole
Ascher vorn aus- und einbauen
Ausbauen
- Ascher vorn -1- nach oben aus der Mittelkonsole -2- entnehmen.
Einbauen
Der
Einbau erfolgt in umgekehrter Reihenfolge.
Blende hinten Mittelkonsole aus- und einbauen
Benötigte
Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
H ...
