Volkswagen Passat Variant Betriebsanleitung: Heckansicht

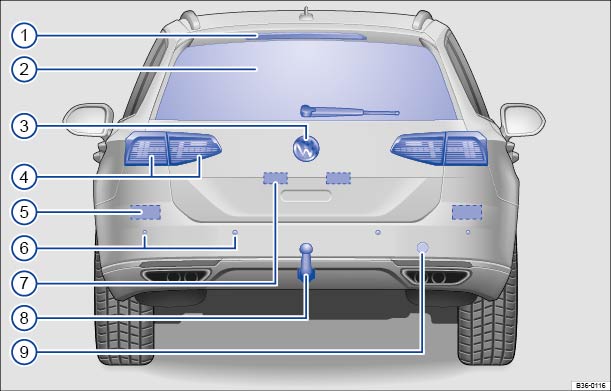

Abb. 3 Übersicht des Fahrzeughecks.

Legende zu  → Abb. 3 :

  1. Hochgesetzte Bremsleuchte
  2. Heckscheibe mit:

    • Heckscheibenbeheizung  → Heizen, Lüften, Kühlen 
    • Scheibenantenne  → Verbraucherinformationen 
    • Heckscheibenwischer  → Scheibenwischer und -wascher 
  3. Volkswagen Emblem:

    • zum Öffnen der Heckklappe  → Heckklappe 
    • mit Rückfahrkamera (Rear View)  → Rückfahrkamera (Rear View) 
    • mit Kamera für den Anhängerrangierassistenten (Trailer Assist)  → Anhängerrangierassistent (Trailer Assist) 
    • mit Kamera für die Umgebungsansicht (Area View)  → Heckklappe 
  4. Rückleuchten (links und rechts vorhanden)  → Licht  → Glühlampenwechsel 
  5. Radarsensor des Spurwechselassistenten (Side Assist) hinter dem Stoßfänger (links und rechts vorhanden)  → Spurwechselassistent (Side Assist) inkl. Ausparkassistent 
  6. Sensoren des ParkPiloten hinten bzw. des Parklenkassistenten (Park Assist) (links und rechts vorhanden)  → ParkPilot  → Parklenkassistent (Park Assist) 
  7. Kennzeichenbeleuchtung  → Glühlampenwechsel 
  8. Anhängevorrichtung  → Anhängerbetrieb 
  9. Aufnahme der hinteren Abschleppöse hinter einer Abdeckung  → An- und Abschleppen 
