Volkswagen Passat Variant Betriebsanleitung: Sicherungen im Fahrzeug

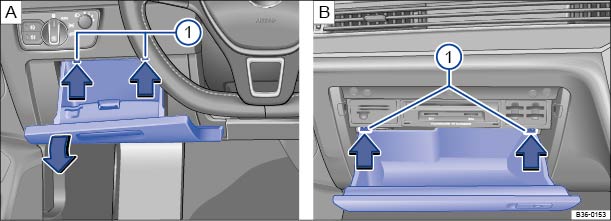

Abb. 290 Abdeckung des Sicherungskastens in der Instrumententafel: Linkslenker, links neben dem Lenkrad. Rechtslenker, auf der Beifahrerseite.

Abb. 291 Im Motorraum: Abdeckung ① des Sicherungskastens mit Kunststoffzange ②.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe und gleicher Aufdruck) und gleicher Baugröße ersetzen.

Sicherungsausführungen

  • Standard-Flachstecksicherung (ATO®).
  • Kleine Flachstecksicherung (MINI®).
  • Blocksicherung (JCASE®).

Farbkennzeichnung der Sicherungen

Farbe Stromstärke in Ampere (ATO® / MINI®) Stromstärke in Ampere (JCASE®)
schwarz 1
hellbraun 5
braun 7,5
rot 10 50
blau 15 20
gelb 20 60
weiß oder klar 25
grün 30 40
orange 40
rosa 30 30

Linkslenker: Sicherungskasten in der Instrumententafel öffnen

  • Ablagefach auf der Fahrerseite öffnen  → Abb. 290  m/k/s134MK.
  • Gegebenenfalls Ablagefach leeren.
  • Rastnasen  → Abb. 290  m/k/s134MK ① in Pfeilrichtung nach oben drücken und gleichzeitig Ablagefach weiter öffnen und entnehmen, bis der Sicherungsträger zugänglich ist.
  • Zum Einbauen, Ablagefach in die Aufnahmen der Instrumententafel drücken, bis es auf beiden Seiten hörbar einrastet und Fach schließen.

Rechtslenker: Sicherungskasten in der Instrumententafel öffnen

  • Ablagefach auf der Beifahrerseite öffnen  → Abb. 290  m/k/s135MK.
  • Gegebenenfalls Ablagefach leeren.
  • Anschlagzapfen  → Abb. 290  m/k/s135MK ① in Pfeilrichtung nach oben drücken und gleichzeitig Ablagefach weiter öffnen, bis der Sicherungsträger zugänglich ist.
  • Zum Einbauen, Ablagefach vorsichtig über den Widerstand der Anschlagzapfen  → Abb. 290  m/k/s135MK ① hinweg nach vorn drücken.

Sicherungskasten im Motorraum öffnen

  • Motorraumklappe öffnen m/r/n157MR → Vorbereitungen zu Arbeiten im Motorraum  .
  • Verriegelungstasten in Pfeilrichtung drücken, um die Abdeckung des Sicherungskastens  → Abb. 291 ①   zu entriegeln.
  • Abdeckung nach oben abnehmen.
  • Zum Einbauen, Abdeckung auf den Sicherungskasten legen und nach unten drücken, bis die Abdeckung auf beiden Seiten hörbar einrastet.

An der Innenseite der Abdeckung des Sicherungskastens im Motorraum kann sich eine Kunststoffzange  → Abb. 291 ②   zum Herausziehen von Sicherungen befinden.

Hinweis

  • Die Abdeckungen der Sicherungskästen vorsichtig ausbauen und wieder richtig einbauen, um Fahrzeugbeschädigungen zu vermeiden.
  • Geöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen können Beschädigungen an der elektrischen Anlage verursachen.

Im Fahrzeug befinden sich noch weitere Sicherungen als in diesem Kapitel angegeben. Diese sollten nur von einem Fachbetrieb gewechselt werden.
