VW Passat Reparaturanleitung: Ein- und Auslassventile
Ventilführungen prüfen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

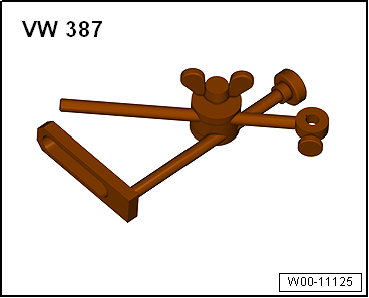

- Universal-Messuhrhalter -VW 387-

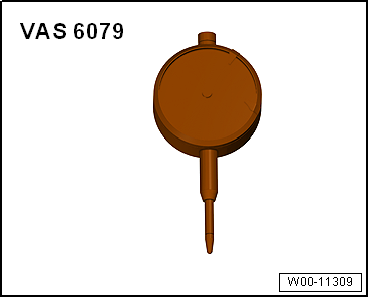

- Messuhr -VAS 6079-

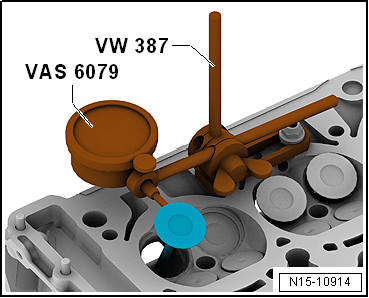

Prüfablauf
- Ventil in Führung stecken. Ventilschaftende muss mit Führung abschließen. Wegen der unterschiedlichen Schaftdurchmesser nur Einlassventil in Einlassventilführung bzw. Auslassventil in Auslassventilführung verwenden.
- Kippspiel ermitteln.
- Verschleißgrenze: 0,5 mm.
- Wenn die Verschleißgrenze überschritten wird, Messung mit neuen Ventilen wiederholen.
- Wenn die Verschleißgrenze weiterhin überschritten wird, Zylinderkopf wechseln.
Hinweis
Die Ventilführungen können nicht gewechselt werden.
Ventile prüfen
- Ventile am Schaft und an der Sitzfläche auf Einlaufspuren prüfen.
- Wenn deutliche Einlaufspuren zu erkennen sind, Ventil wechseln.

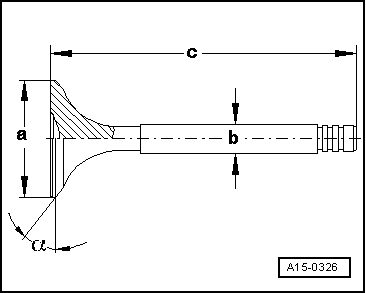

Ventilmaße
Hinweis
Ein- und Auslassventile dürfen nicht nachgearbeitet werden. Nur das Einschleifen ist zulässig.
Ventiltrieb
Montageübersicht - Ventiltrieb
Montageübersicht
- Ventile
Einlassventil
nicht nacharbeiten, nur einschleifen ist zulässig
Ventilmaße
Ventilführungen prüfen
Auslassventil
nic ...
