VW Passat Reparaturanleitung: Lenkrad

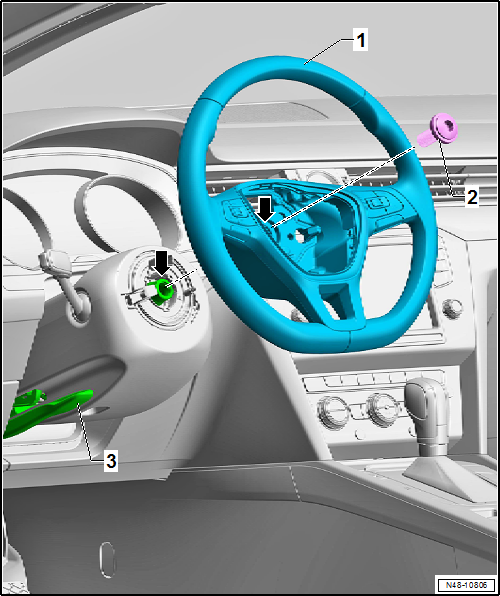

Montageübersicht - Lenkrad

1. Lenkrad
   • aus- und einbauen
   • verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog
   • Die Körnerpunkte -Pfeile- auf dem Lenkrad und der Lenksäule müssen beim Aufsetzen übereinander stehen. Einige Lenksäulen sind ab Werk nicht mit einem Körnerpunkt versehen. Bei diesen Lenksäulen muss vor dem Abnehmen des Lenkrads ein entsprechender Körnerpunkt gesetzt werden.
2. Schraube
   • nach Demontage ersetzen
   • 30 Nm +90º
3. Lenksäule
   • aus- und einbauen
   • Die Körnerpunkte -Pfeile- auf dem Lenkrad und der Lenksäule müssen beim Aufsetzen übereinander stehen. Einige Lenksäulen sind ab Werk nicht mit einem Körnerpunkt versehen. Bei diesen Lenksäulen muss vor dem Abnehmen des Lenkrads ein entsprechender Körnerpunkt gesetzt werden.

Lenkrad aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

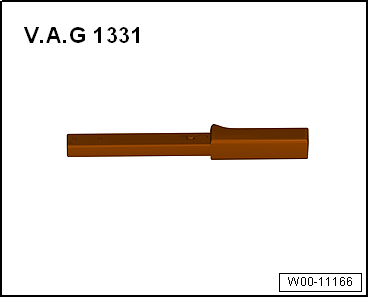

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

• Batterie abklemmen.
• Die Räder müssen sich in Geradeausstellung befinden.

Wenn diese Hinweise nicht beachtet werden, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

- Lenksäule in mittlere Höhenposition stellen.

- Airbag-Einheit ausbauen.

- Räder in Geradeausstellung bringen.

Hinweis

Der Aus- und Einbau des Lenkrads muss in Mittelstellung erfolgen (Räder in Geradeausstellung).

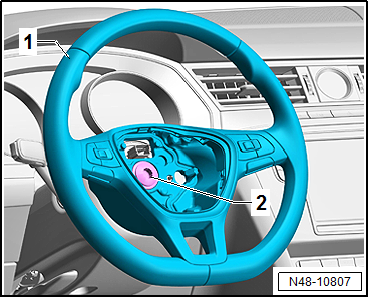

- Schraube -2- heraus drehen.

- Prüfen, ob die Lenksäule mit einem Körnerpunkt auf Höhe der Markierung Lenksäule versehen ist.

- Ist das nicht der Fall, dann muss die Stellung Lenkrad/Lenksäule mit einem Körnerpunkt auf der Lenksäule markiert werden.

- Lenkrad -1- von der Lenksäule abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vergewissern, dass die Räder in Geradeausstellung sind, bevor das Lenkrad aufgesetzt wird.

- Bei Einbau des ausgebauten Lenkrads: Darauf achten, dass die Markierungen auf Lenksäule/Lenkrad zueinanderstehen.

- Bei Einbau eines neuen Lenkrads (ohne Markierung): Lenkrad muss in Mittelstellung aufgesetzt werden (Lenkradspeiche muss waagerecht stehen und Räder in Geradeausstellung).

- Lenkrad einbauen.

- Airbag-Einheit einbauen.

- Probefahrt durchführen.

- Steht das Lenkrad schief, muss das Lenkrad wieder ausgebaut und auf der Verzahnung der Lenksäule umgesetzt werden.

Anzugsdrehmomente

• "Montageübersicht - Lenkrad"
