VW Passat Reparaturanleitung: Sensoren

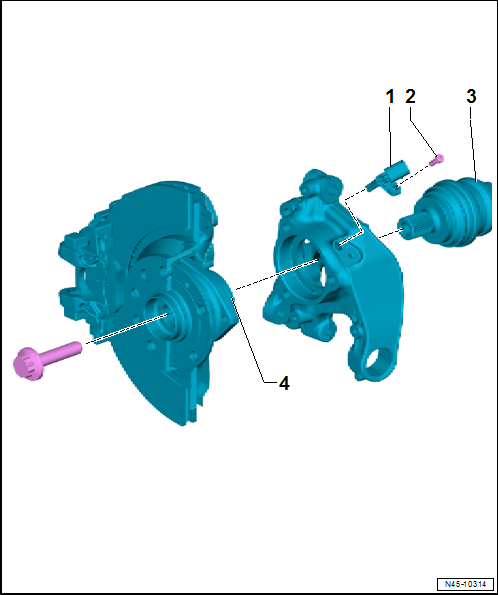

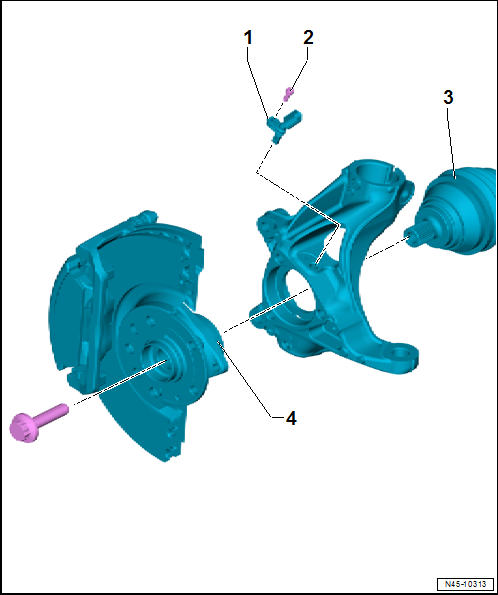

Montageübersicht - Drehzahlfühler an der Vorderachse

1. ABS-Drehzahlfühler
   • vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen
   • Innenfläche mit Heißschraubenpaste -G 052 112 A3- bestreichen
   • aus- und einbauen
2. Schraube
   • 8 Nm
3. Gelenkwelle
   • Montageübersicht
   • aus- und einbauen
4. Radnabe mit Radlagereinheit
   • Der Sensorring für ABS ist in der Radlagereinheit integriert.
   • aus- und einbauen

Montageübersicht - Drehzahlfühler an der Hinterachse

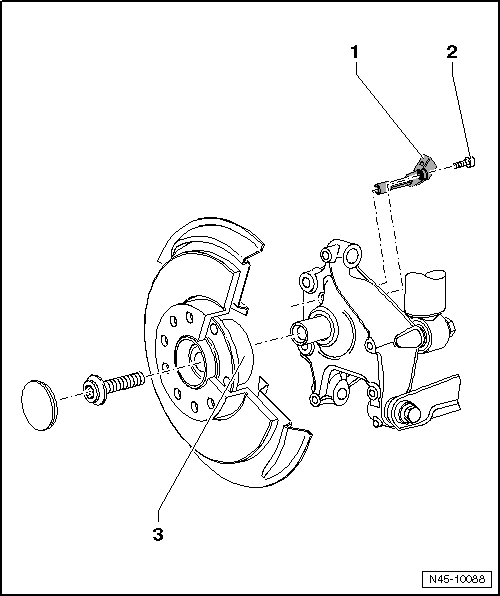

Montageübersicht - Drehzahlfühler an der Hinterachse, Frontantrieb

1. ABS-Drehzahlfühler
   • vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen
   • Innenfläche mit Heißschraubenpaste -G 052 112 A3- bestreichen
   • aus- und einbauen
2. Schraube
   • 8 Nm
3. Radnabe mit Radlagereinheit
   • Der Sensorring für ABS ist in der Radlagereinheit integriert.

Montageübersicht - Drehzahlfühler an der Hinterachse, Allradantrieb

1. ABS-Drehzahlfühler
   • vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen
   • Innenfläche mit Heißschraubenpaste -G 052 112 A3- bestreichen
   • aus- und einbauen
2. Schraube
   • 8 Nm
3. Gelenkwelle
   • Montageübersicht
   • aus- und einbauen
4. Radnabe mit Radlagereinheit
   • Der Sensorring für ABS ist in der Radlagereinheit integriert.

Drehzahlfühler an der Vorderachse -G45-/-G47- aus- und einbauen

Hinweis

Der Aus- und Einbau ist am Beispiel des Drehzahlfühlers vorn links beschrieben. Der Aus- und Einbau des Drehzahlfühlers vorn rechts erfolgt sinngemäß.

Ausbauen

- Fahrzeug anheben.

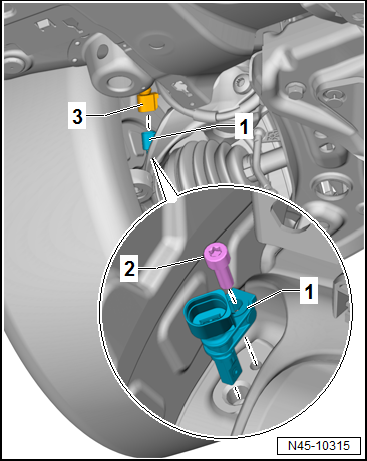

- Elektrische Steckverbindung -3- vom Drehzahlfühler vorn links -G47--1- trennen.

- Schraube -2- herausdrehen und Drehzahlfühler vorn links -G47--1- aus dem Radlagergehäuse ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen. Den Drehzahlfühler rundum mit Heißschraubenpaste -G 052 112 A3- bestreichen.

Anzugsdrehmoment

• "Montageübersicht - Drehzahlfühler an der Vorderachse"

Drehzahlfühler an der Hinterachse -G44-/-G46- aus- und einbauen

Drehzahlfühler an der Hinterachse -G44-/-G46- aus- und einbauen, Frontantrieb

Hinweis

Der Aus- und Einbau ist am Beispiel des Drehzahlfühlers hinten links beschrieben. Der Aus- und Einbau des Drehzahlfühlers hinten rechts erfolgt sinngemäß.

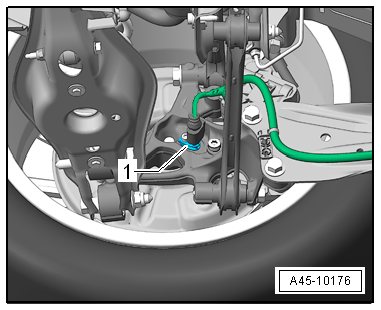

Drehzahlfühler hinten links -G46--1-:

Ausbauen

- Fahrzeug anheben.

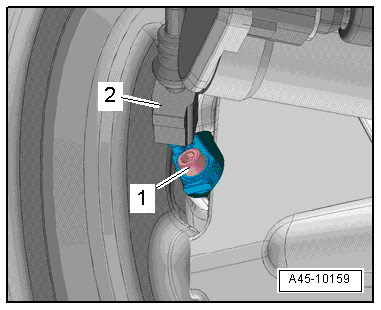

- Elektrische Steckverbindung -2- vom Drehzahlfühler hinten links -G46- trennen.

- Schraube -1- herausdrehen, Drehzahlfühler aus dem Radlagergehäuse ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen. Den Drehzahlfühler rundum mit Heißschraubenpaste G 052 112 A3 bestreichen.

Anzugsdrehmomente

• "Montageübersicht - Drehzahlfühler an der Hinterachse, Frontantrieb"

Drehzahlfühler an der Hinterachse -G44-/-G46- aus- und einbauen, Allradantrieb

Hinweis

Der Aus- und Einbau ist am Beispiel des Drehzahlfühlers hinten links beschrieben. Der Aus- und Einbau des Drehzahlfühlers hinten rechts erfolgt sinngemäß.

Ausbauen

- Fahrzeug anheben.

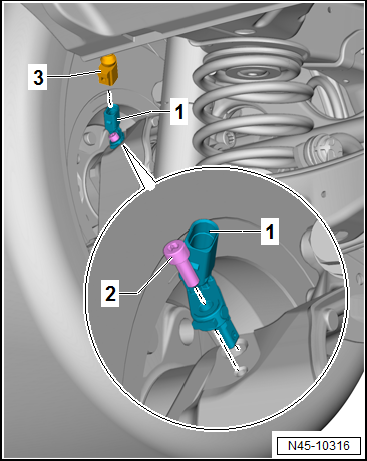

- Elektrische Steckverbindung -3- vom Drehzahlfühler hinten links -G46--1- trennen.

- Schraube -2- herausdrehen und Drehzahlfühler hinten links -G46--1- aus dem Radlagergehäuse ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen. Den Drehzahlfühler rundum mit Heißschraubenpaste -G 052 112 A3- bestreichen.

Anzugsdrehmomente

• "Montageübersicht - Drehzahlfühler an der Hinterachse, Allradantrieb"

Sensoreinheit für ESP -G419- aus- und einbauen

Der Querbeschleunigungsgeber -G200-, der Drehratengeber -G202- und der Längsbeschleunigungsgeber -G251- sind zusammen mit dem Steuergerät für elektromechanische Feststellbremse -J540- im Steuergerät für ABS -J104- verbaut.

Die Komponenten können nicht einzeln gewechselt werden.

- Steuergerät für ABS -J104- aus- und einbauen.

Lenkwinkelgeber -G85- aus- und einbauen

Der Lenkwinkelgeber -G85- ist im Lenkgetriebe verbaut.

Der Lenkwinkelgeber -G85- kann nicht separat gewechselt werden.

- Lenkung aus- und einbauen.
